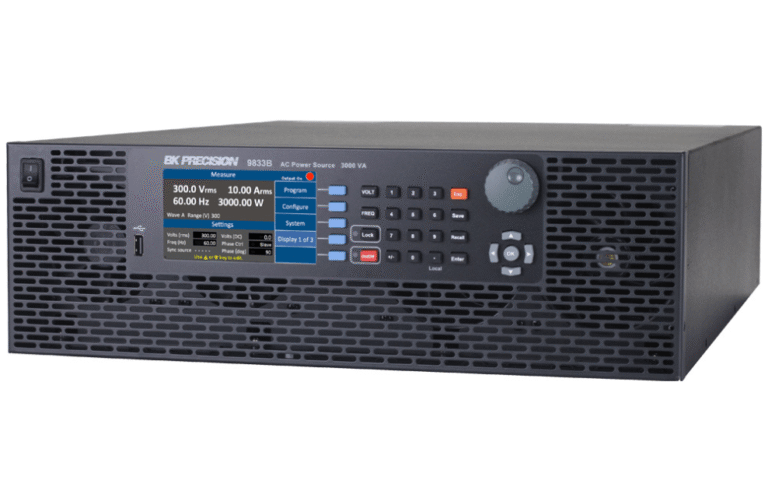

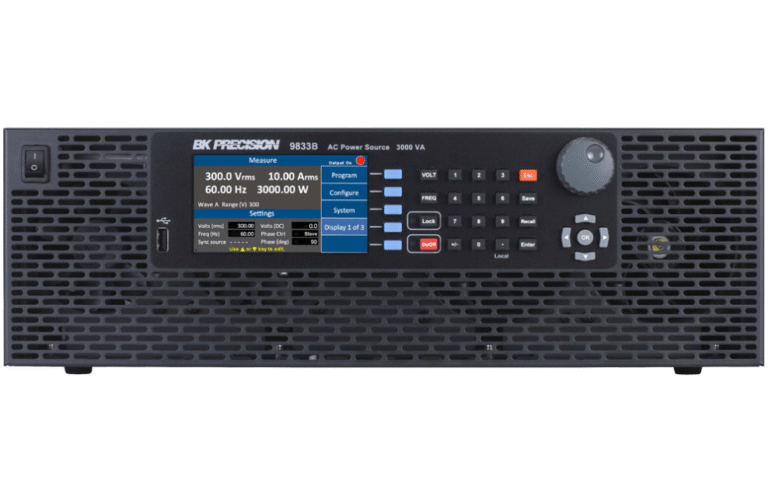

A Série 9830B da B&K Precision é a ferramenta essencial para simulação de energia global e testes de conformidade. Ela fornece até 3000 W de potência AC pura em um formato 3U. O principal diferencial é a capacidade de operar nos modos AC, DC e AC+DC, permitindo simular falhas e componentes DC na rede. Com baixo THD (Distorção Harmônica Total), ela oferece uma saída de alta qualidade e permite a injeção de harmônicos definidos pelo usuário ou internos (onda quadrada, senoidal cortada). A HPS é perfeita para testes de inrush current e para avaliar a imunidade e o consumo de energia de produtos globais.
A Série 9830B oferece modos de acoplamento AC, DC e AC+DC. O modo AC+DC é crucial para simular cenários de falha e testar a imunidade do DUT a componentes DC presentes na rede (como em testes de carregadores EV). O alto Crest Factor (até 3:1) e a baixa impedância de saída tornam a fonte ideal para medir a corrente de inrush de cargas indutivas ou capacitivas (fontes chaveadas, motores), validando o design do seu produto.

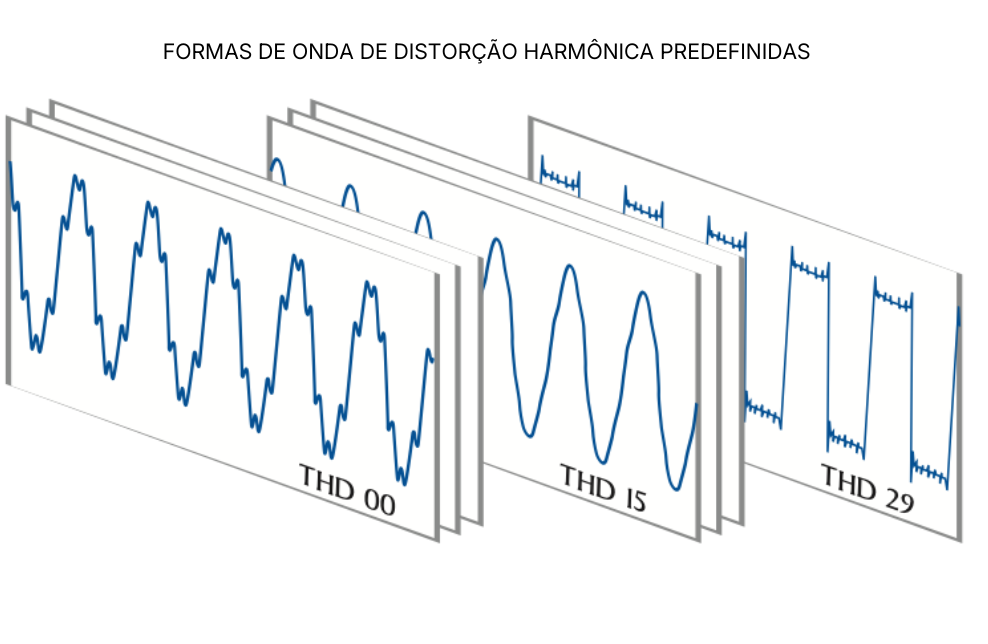

O diferencial de Qualidade de Energia está na capacidade de simular distorções da rede. A fonte permite ao usuário:
1) selecionar entre formas de onda pré-definidas (sinusoidal, quadrada, clipped sine);
2) definir harmônicos (até 40ª ordem) para testes de imunidade;
3) simular funções de sweep (varredura de frequência e tensão). Esta capacidade garante que seu produto atenda aos padrões globais de imunidade a distorções.

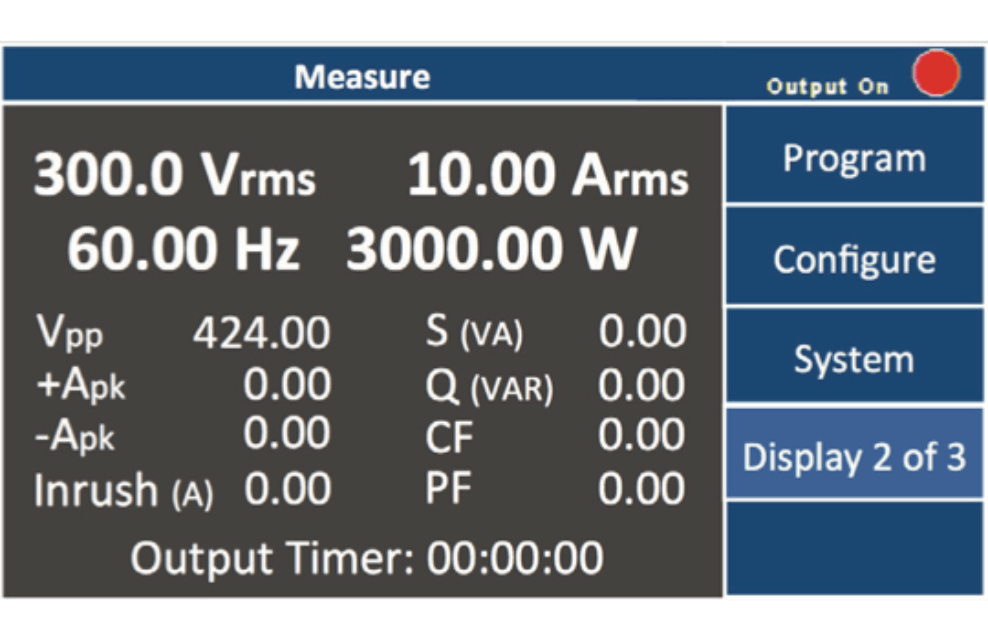

A 9830B é uma fonte e analisador em um único instrumento. Ela mede e exibe múltiplos parâmetros críticos simultaneamente, incluindo: Vrms, Arms, Frequência, Potência Ativa (W), Aparente (VA), Reativa (VAR), Fator de Potência (PF) e, crucialmente, Fator de Pico (CF). O recurso de Inrush Current Measurement captura e exibe a corrente de pico, essencial para engenheiros de P&D. O display gráfico de 5 polegadas facilita a visualização.

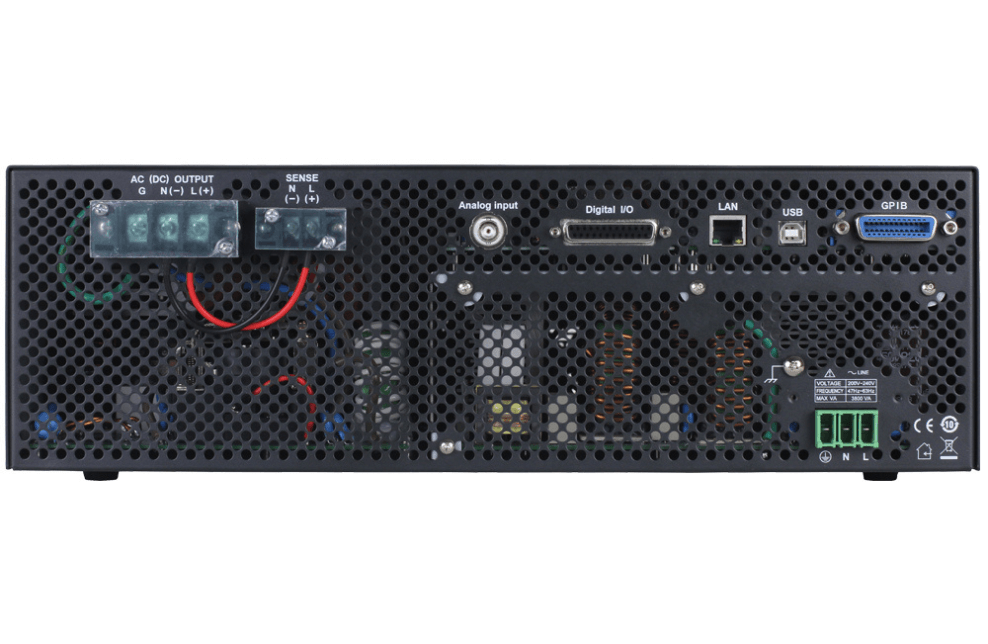

Para testes industriais ou de grandes equipamentos (ex: motores AC), a série suporta a configuração de potência trifásica (3-Phase), conectando três unidades Master/Slave (com o adaptador TL983P). As interfaces de comunicação USB, LAN (LXI) e RS232 são padrão, com GPIB opcional. O software de aplicação incluso permite o controle remoto e a programação de sequências de teste complexas.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua fonte AC / DC, abaixo estão os acessóros desta série:
Adaptador necessário para sincronizar e configurar três unidades do mesmo modelo em modo trifásico (3-Phase).
Cartão opcional para controle ATE via GPIB, comum em laboratórios de conformidade.
Este passo define o investimento de potência e a capacidade fundamental de simulação da rede elétrica.
Defina a Potência AC: Escolha o modelo que atenda à sua necessidade de Potência (até 3000 W) e Corrente (até 30 Arms).
Valide a Tensão: Confirme que a tensão de saída de 300 Vrms é suficiente para os seus testes globais (120 V, 230 V).
Escolha o Modo de Saída: Valide a necessidade dos modos AC+DC para simular falhas e componentes DC na rede.
Ação: Escolha o modelo por Potência/Corrente e valide a capacidade AC+DC necessária para o seu teste de conformidade.
Este passo garante que os diferenciais técnicos e as interfaces de automação adequadas para testes repetitivos sejam incluídos.
Simulação Harmônica: Valide a necessidade de Geração Harmônica (até 40ª ordem) para testes de imunidade e simulação de rede distorcida.
Medição de Inrush: Confirme a necessidade do recurso de medição de Inrush Current (pico) para análise de cargas indutivas/capacitivas.
Automação Padrão: O equipamento inclui LAN (LXI-compliant) e RS232. Confirme se o seu ambiente ATE exige GPIB (opcional).
Escalabilidade: Para testes de grandes equipamentos trifásicos, planeje o uso do Adaptador Trifásico (TL983P).
Ação: Selecione os acessórios de Interface (GPIB) e o Adaptador Trifásico (TL983P) conforme o escopo do seu teste.
Este passo finaliza o funil de vendas, focando na segurança do investimento e na validação do seu caso de uso.
Conformidade Global: Use o diferencial da faixa de frequência (10 Hz a 500 Hz) para garantir que a fonte simule todos os padrões de rede globais.
Análise de Bordo: Confirme o uso dos recursos de analisador embutido (Fator de Potência, Fator de Pico) para economizar tempo de setup com instrumentos externos.
Garantia: O instrumento possui 3 anos de garantia padrão.
Ação: Entre em contato com a CISTEK. Iremos validar a sua configuração (principalmente a necessidade do Adaptador Trifásico) e fornecer o orçamento que garante a certeza no investimento para os seus testes globais e de conformidade.
