Probes & Acessórios

Uma ponteira ativa (single-ended) mede um sinal em relação ao terra. Uma ponteira diferencial mede a diferença de tensão entre dois pontos quaisquer, ignorando o ruído de modo comum. É essencial para medir com segurança o lado “high-side” de fontes chaveadas.

Sim, muito provavelmente. O cabo de terra longo da garra jacaré tem uma indutância que causa “ringing” em sinais rápidos. A melhor prática é usar uma mola de aterramento, que cria uma conexão de terra muito curta e garante uma medição limpa.

Uma ponteira de corrente permite que o seu osciloscópio visualize a forma de onda da corrente, e não apenas da tensão. É uma ferramenta indispensável para analisar fontes de alimentação, motores e qualquer aplicação onde o consumo de corrente é um fator crítico.

É o ajuste que “casa” a capacitância da ponteira com a do canal do osciloscópio. Fazer este ajuste simples sempre que se conecta a ponteira garante que as suas medições de ondas quadradas e sinais rápidos não fiquem distorcidas.

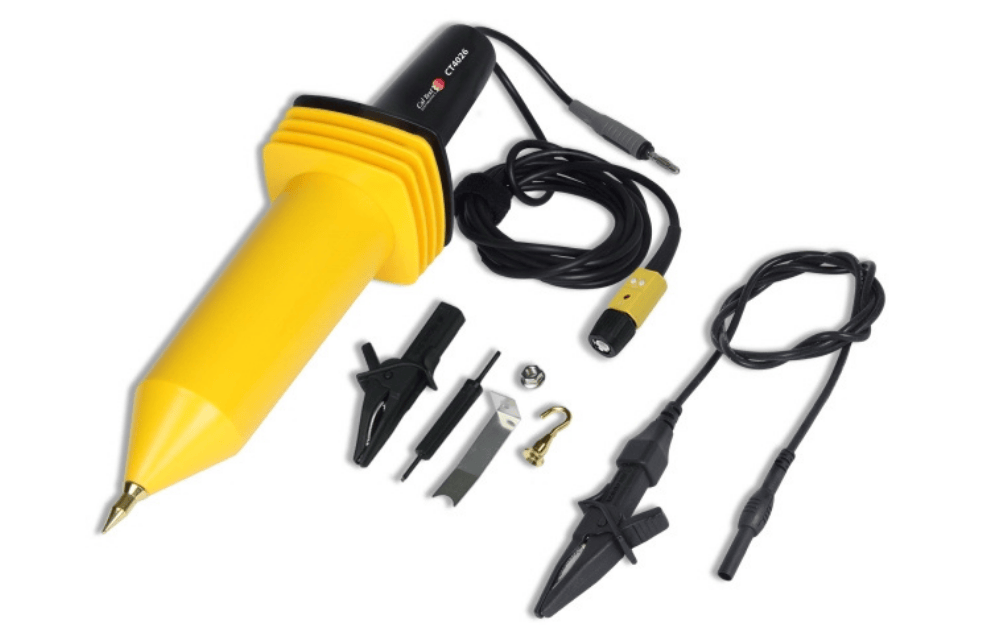

Use 1x para sinais de baixíssima amplitude (mas cuidado com a baixa largura de banda). Use 10x como padrão para a maioria das medições, pois oferece a melhor combinação de largura de banda e faixa de tensão. Use 100x ou mais para medir tensões elevadas com segurança.
