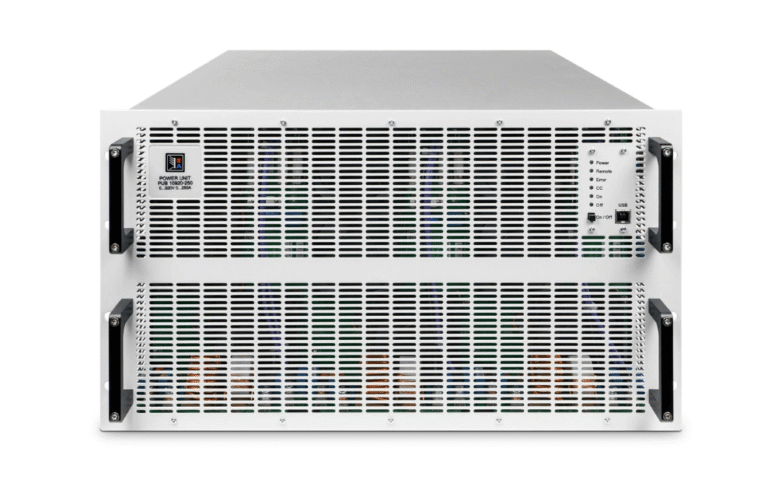

As séries EA PU, PUL e PUB 10000 representam a mais alta densidade de potência em soluções industriais, oferecendo até 60 kW por unidade (Rack 6U). Projetadas para integração em sistemas de teste automatizados e sistemas master-slave de até 1920 kW, elas são a espinha dorsal para testes de baterias de alta tensão, inversores e sistemas de armazenamento de energia (ESS). As unidades PUL (Carga) e PUB (Bidirecional) incluem a função de regeneração de energia, devolvendo até 96% da energia para a rede. A arquitetura Autoranging e a regulagem de 16-bit garantem flexibilidade e precisão em toda a área de operação.

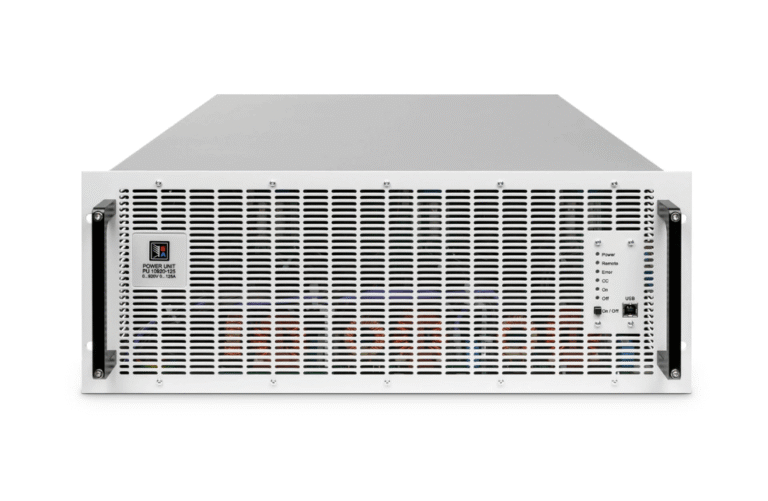

Ao contrário das unidades de bancada, a série PU/PUL/PUB é otimizada para ser a unidade central de potência em grandes sistemas de teste. A ausência do painel TFT frontal (touchscreen), substituído por uma interface de status LED e USB para comandos, reflete o foco em controle remoto e automação total. O design compacto (4U ou 6U) com alta densidade de potência e a opção de refrigeração a água são características essenciais para laboratórios de testes de alta demanda com restrições de espaço.
As séries PUL (Carga Eletrônica Programável) e PUB (Fonte Bidirecional) são equipadas com funcionalidade regenerativa, devolvendo a energia absorvida do DUT de volta à rede elétrica. Isso é crucial para aplicações de teste de baterias, onde ciclos de descarga geram grande quantidade de energia. A eficiência de regeneração atinge até 96%, resultando em economias significativas nos custos operacionais a longo prazo e eliminando a necessidade de grandes sistemas de dissipação de calor.

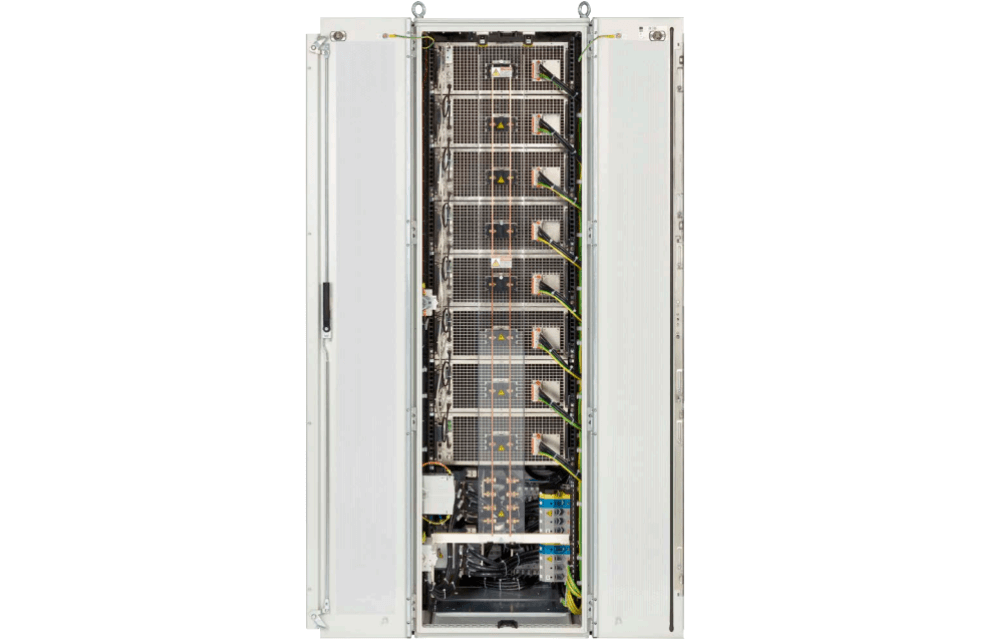

Projetadas para sistemas, as unidades PU/PUL/PUB utilizam o Master-Slave Bus e o Share-Bus isolado, permitindo a conexão em paralelo de até 64 unidades. Isso facilita a construção de sistemas de altíssima potência, atingindo até 1920 kW. O sistema opera como uma única fonte ou carga, simplificando o controle e a programação de testes complexos para simulação de redes ou sistemas de tração veicular.
A regulação é controlada por tecnologia digital de 16-bit (ADCs e DACs), garantindo alta precisão e resolução nas quatro regulagens programáveis (CV, CC, CP, CR). A arquitetura de Potência Flexível (Autoranging) permite que a potência máxima nominal seja mantida em uma ampla faixa de tensão e corrente, otimizando a utilização do equipamento em diversas aplicações com diferentes requisitos V/I.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua fonte AC / DC, abaixo estão os acessóros desta série:
Opção de refrigeração a água para máxima estabilidade e densidade de potência em ambientes de alta temperatura.
Software de controle e sequenciamento de testes para gerenciamento de dados e exportação (logging).
Módulos opcionais Plug & Play (ex: Profinet, EtherCAT) para integração rápida em sistemas de automação de fábrica.
Cabos necessários para conectar múltiplas unidades em sistemas paralelos de alta potência.
PU (Source): Fonte de alimentação DC programável tradicional.
PUL (Load): Carga eletrônica programável regenerativa.
PUB (Bidirecional): Fonte e Carga em 2 Quadrantes regenerativa.
Potência/Tensão: Escolha entre os modelos de 30 kW (4U) ou 60 kW (6U) e a tensão máxima (até 2000 V) que atende ao seu DUT.
Ação: Defina a função principal do teste (Source, Load ou Bidirecional) e a capacidade de potência total.
Escalabilidade: Para alta potência (acima de 60 kW), planeje o sistema Master-Slave e o número de unidades necessárias para atingir a potência final (máx. 1920 kW).
Comunicação: Selecione os módulos de interface Plug & Play necessários (CAN, Profinet, etc.) para garantir a comunicação eficiente com o seu sistema de controle de teste (banco de baterias, CLP, etc.).
Ambiente: Considere a opção de refrigeração a água se o equipamento for operar em alta potência continuamente ou em ambientes com restrições térmicas.
Ação: Defina os módulos de interface industrial e o tipo de refrigeração.
Garantia: Confirme o período de garantia padrão da CISTEK para a linha EA. A garantia é essencial para proteger seu investimento de alta potência.
Aplicações: A CISTEK oferece suporte técnico para o dimensionamento correto do sistema, incluindo os barramentos de cobre e a programação de scripts de teste para os softwares EA-Power Control ou LabVIEW/IVI.
Ação: Entre em contato com a equipe da CISTEK para validação de sistema e obtenção de um orçamento detalhado.
