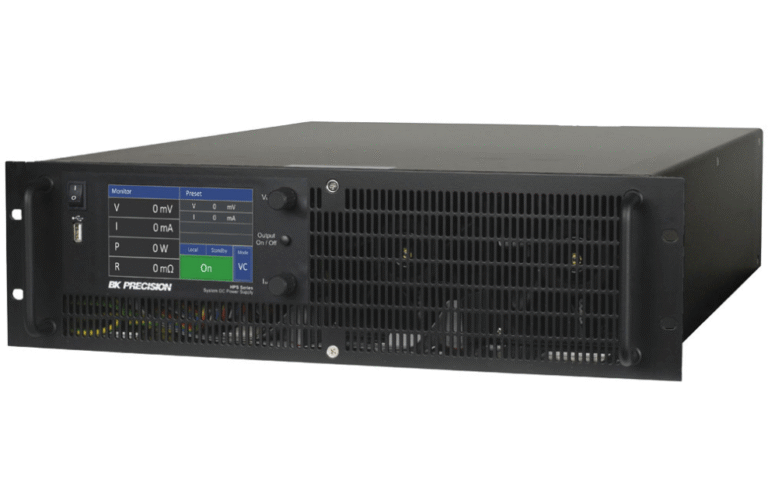

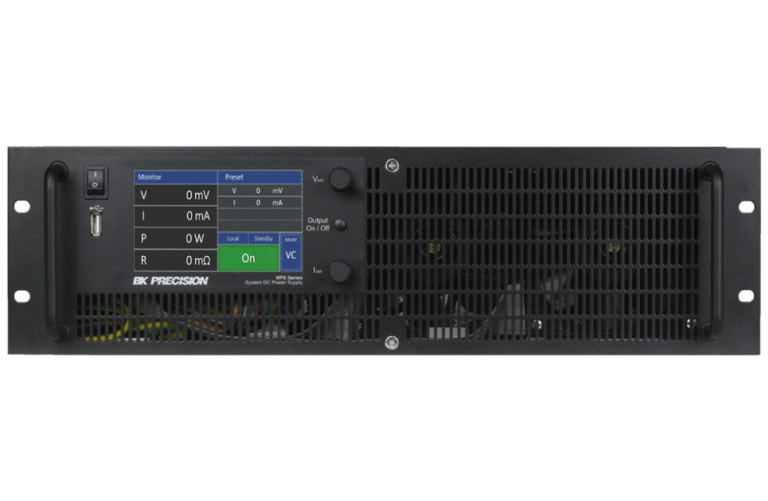

A Série HPS é a plataforma de altíssima potência da B&K, entregando 20 kW por unidade em um robusto formato 3U. É a solução essencial para testes críticos em Eletromobilidade (EV), componentes fotovoltaicos e sistemas aeroespaciais. O diferencial é a sua capacidade de escalar até 160 kW (com 8 unidades), suportando projetos de larga escala. Com Script Function para sequências de teste complexas, Resposta Transiente rápida ( ms) e datalogging USB, a HPS garante que o seu laboratório ou ATE execute testes de alta potência com eficiência, precisão e segurança. O investimento na HPS assegura a capacidade de crescimento futuro para projetos massivos.

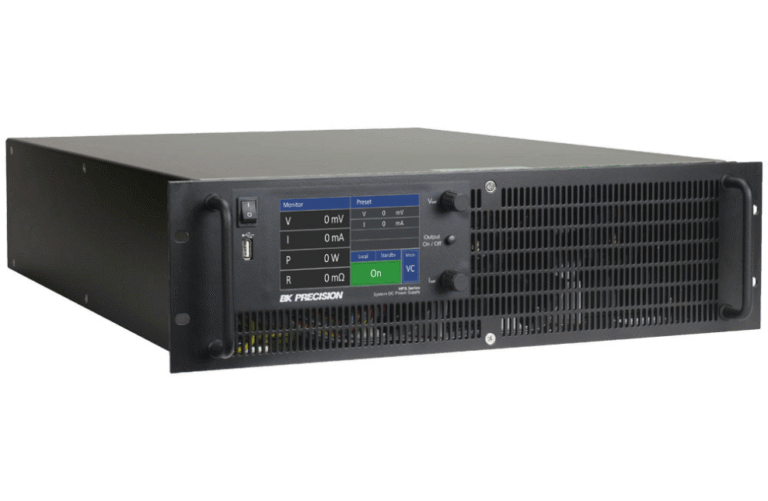

A Série HPS é sinônimo de potência: 20 kW por unidade em 3U, com a capacidade de expandir em modo Master/Slaveaté 160 kW. O suporte a input AC trifásico (208 VAC ou 400 VAC) garante a capacidade de alimentar grandes sistemas. Esta arquitetura Master/Slave permite que o seu investimento acompanhe o crescimento dos projetos EV e de energia, garantindo longevidade e máxima utilização da verba em P&D de alto impacto.

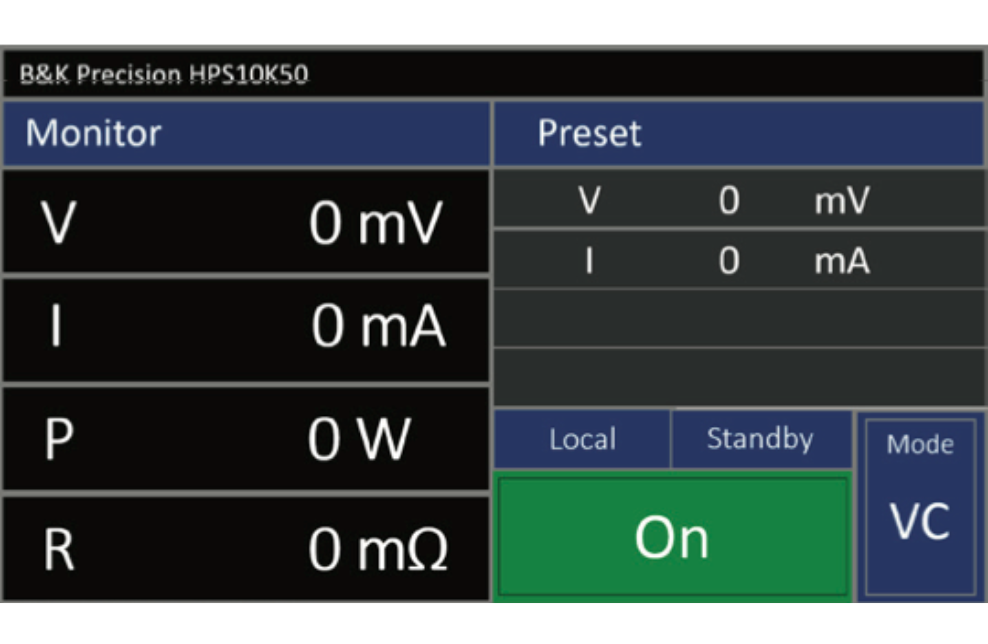

A HPS é ideal para simulação, suportando testes em componentes fotovoltaicos e baterias. O display touchscreen exibe a simulação de resistência interna. O controle de saída é preciso, com tempos de Resposta Transiente menores que 3 ms, o que é crítico para testes de load step. O recurso de Slew Rate é configurável para garantir a proteção do DUT (soft starting).

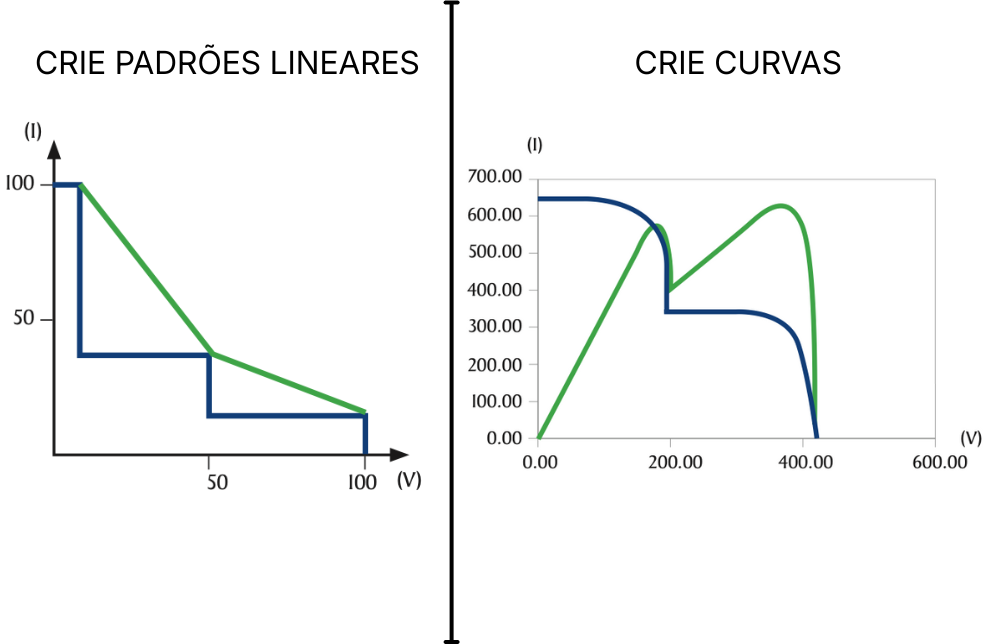

O diferencial de programação da HPS é a Script Function. Similar ao List Mode, o Script permite a criação de sequências de voltagem/corrente mais complexas e customizadas para testes de produção e ATE. A função facilita a geração de curvas e sequências não lineares. A programação é simples, podendo ser feita via comandos, software ou importação de planilhas. Esta capacidade reduz o tempo de setup em testes complexos.

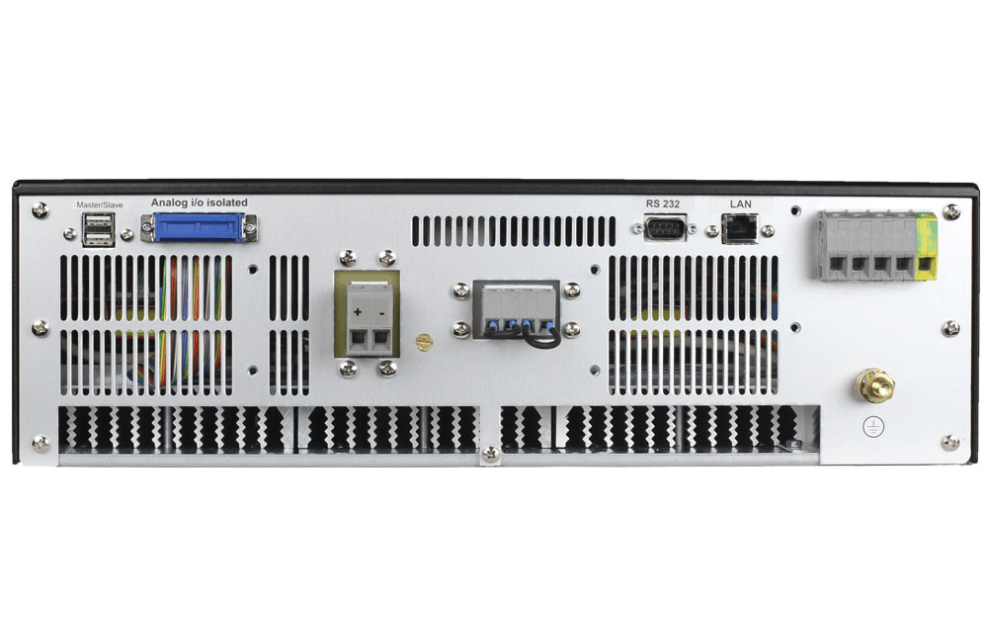

A fonte inclui LAN (LXI-compliant) e RS232 como interfaces padrão, com opções de Analog Interface e GPIB. O datalogging de V/I/P (tensão/corrente/potência) pode ser feito diretamente para um USB flash drive. A segurança é robusta, incluindo proteções OVP, OCP, OPP e a essencial UVP (Under Voltage Protection). O Web Server integrado permite controle e monitoramento remotos.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua fonte AC / DC, abaixo estão os acessóros desta série:
Cartão opcional (user-installable) para controle ATE via GPIB, essencial para integração em racks legados.
Cartão opcional que permite controle e monitoramento analógico galvanicamente isolado (0-5V/0-10V).
Barras paralelas opcionais, necessárias para a conexão segura e de alta corrente de múltiplas unidades HPS em paralelo.
Módulo de proteção opcional contra tensão reversa/indutiva, crucial para proteger o DUT em testes com cargas reativas (motores).
Este passo exige a definição das especificações de potência bruta e a configuração do input elétrico (trifásico) para a operação em 20 kW.
Potência e Tensão/Corrente: Defina o modelo HPS que atende à sua necessidade: Máximo de 1500 V (para testes de alta tensão) ou 25 A (para maior corrente), sempre com 20 kW de potência.
Input Trifásico: Escolha a configuração de input elétrico trifásico necessária para o seu laboratório ou sistema ATE: 208 VAC ou 400 VAC.
Tecnologia SiC: O investimento base já garante a arquitetura de MOSFETs SiC, crucial para a eficiência (até 94%).
Ação: Escolha o modelo que maximiza a Tensão ou Corrente necessária, confirmando a configuração elétrica trifásicade input.
Este passo adiciona o valor de P&D (Simulação) e a capacidade de automação complexa (Script Function), que diferencia a HPS no mercado.
Simulação de Baterias: Defina se o projeto exige a Resistência Interna Configurável para simular a saída de baterias.
Programação Complexa: Ative a Script Function (programação avançada de sequências V/I complexas) para automação de testes de produção ou QC.
Interface de Controle: Escolha as interfaces adicionais: GPIB (HMRGPIB) ou Interface Analógica Isolada (HMRALG).
Ação: Selecione as Interfaces Modulares e as opções que garantem a Fidelidade da Simulação e a Velocidade Dinâmica do seu teste.
Este passo final garante a longevidade do sistema, a segurança do DUT e o suporte no Brasil, consolidando a decisão de investimento.
Escalabilidade Massiva: O sistema pode escalar até 160 kW com 8 unidades em modo Master/Slave. Planeje a necessidade futura de Barras de Barramento Paralelo para conexão.
Datalogging Fácil: Aproveite o datalogging direto para USB (V, I, P) para simplificar a coleta de dados de longa duração.
Interfaces de Bordo: Confirme o uso das interfaces padrão LAN (LXI-compliant) e RS232.
Ação: Entre em contato com a CISTEK. Iremos validar a configuração trifásica, a escala Master/Slave e fornecer o orçamento que garante a certeza no investimento de alto valor para o seu laboratório
