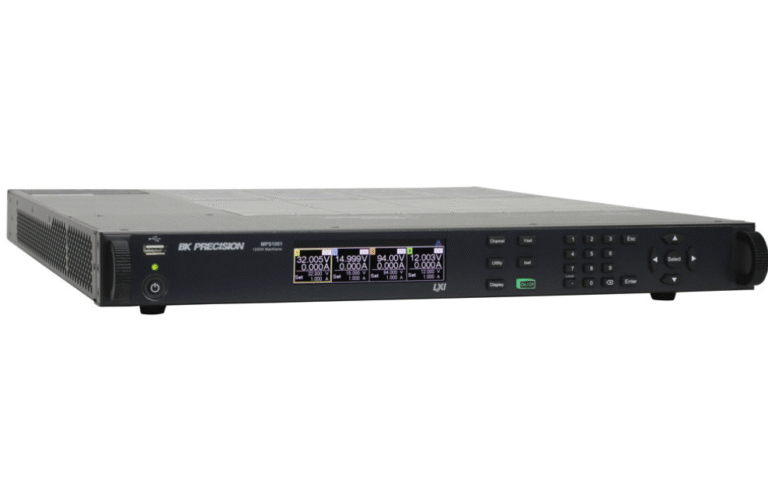

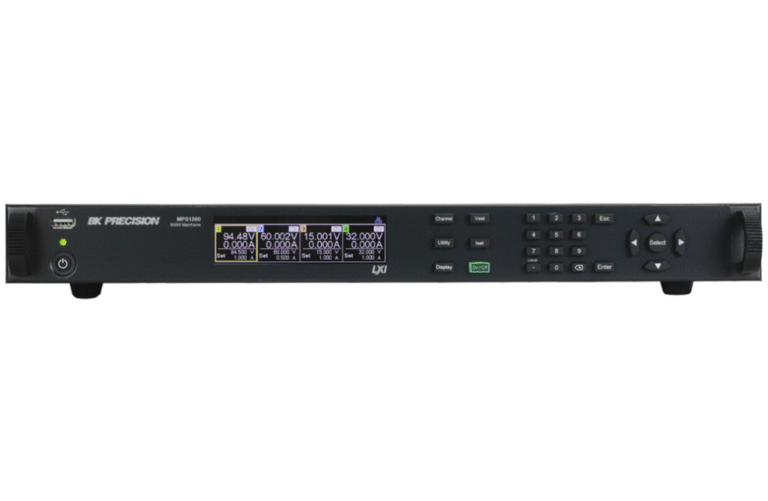

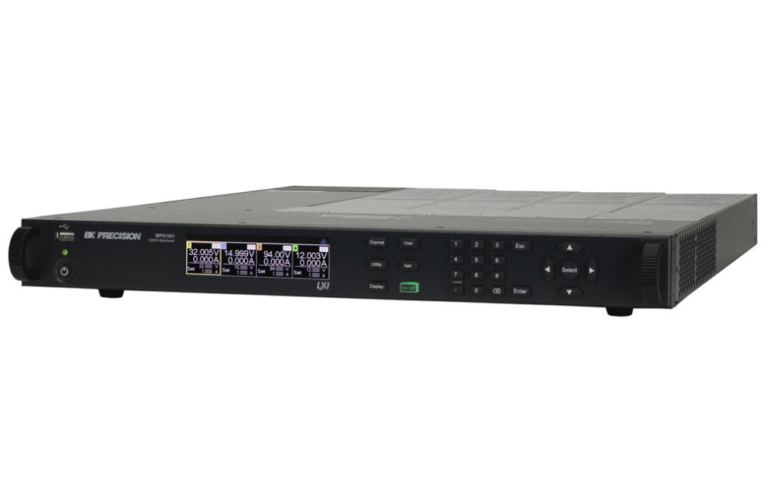

A Série MPS da B&K Precision é um sistema modular e customizável, ideal para aplicações de ATE e P&D que exigem múltiplas saídas. O mainframe 1U suporta até quatro módulos de saída, com potência total de até 1200 W. O grande diferencial é a flexibilidade de customizar a saída com módulos de 100 W Multi-Range ou 300 W Fixed Range. Com interfaces USB, LAN (LXI) e GPIB padrão, a MPS garante uma sincronização precisa entre os canais e o controle remoto. É o investimento mais eficiente para laboratórios que necessitam de densidade de canais e soluções customizadas.
A Série MPS permite a customização da saída DC, oferecendo até quatro canais independentes em um único mainframe1U. O sistema suporta oito tipos de módulos (100 W Multi-Range ou 300 W Fixed Range), que podem ser combinados para atender a requisitos específicos de V/I. O design Modular e o Rack-mount Kit incluso são ideais para Otimização de Espaço em sistemas ATE, onde a densidade de canais é crítica. Os módulos são facilmente intercambiáveis, maximizando a versatilidade do seu investimento.

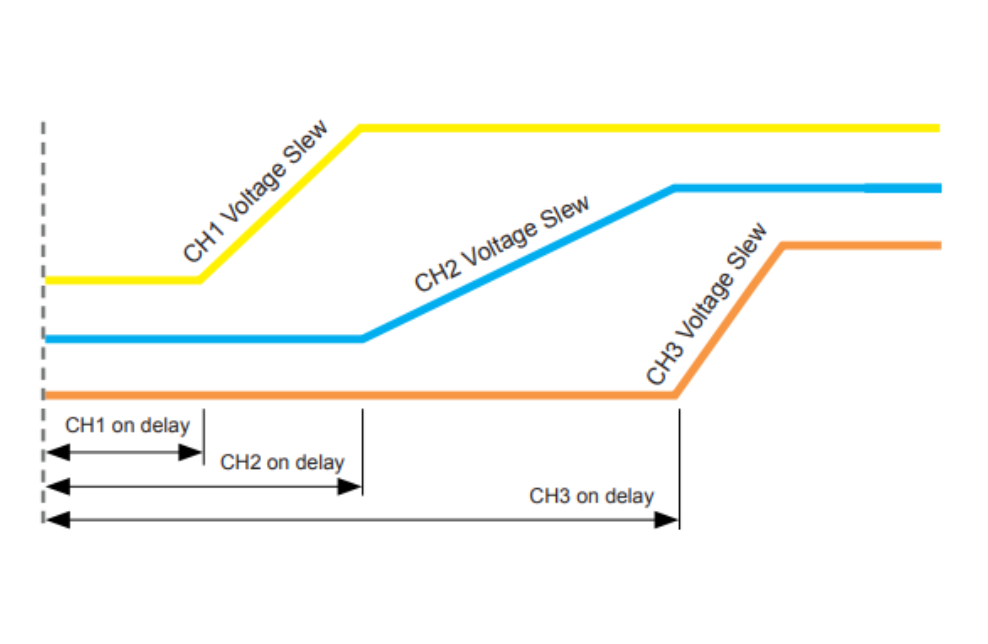

O diferencial da MPS é a precisão no controle de tempo. A série suporta a sincronização e o acoplamento entre os módulos instalados. É possível configurar delays de saída e Slew Rate (rise/fall time) para cada canal. Isso garante a execução de sequências de ativação de potência precisas em sistemas embarcados. A sincronização também pode ser expandida para múltiplos mainframes através do terminal Digital I/O, crucial para testes de sequenciamento complexos.

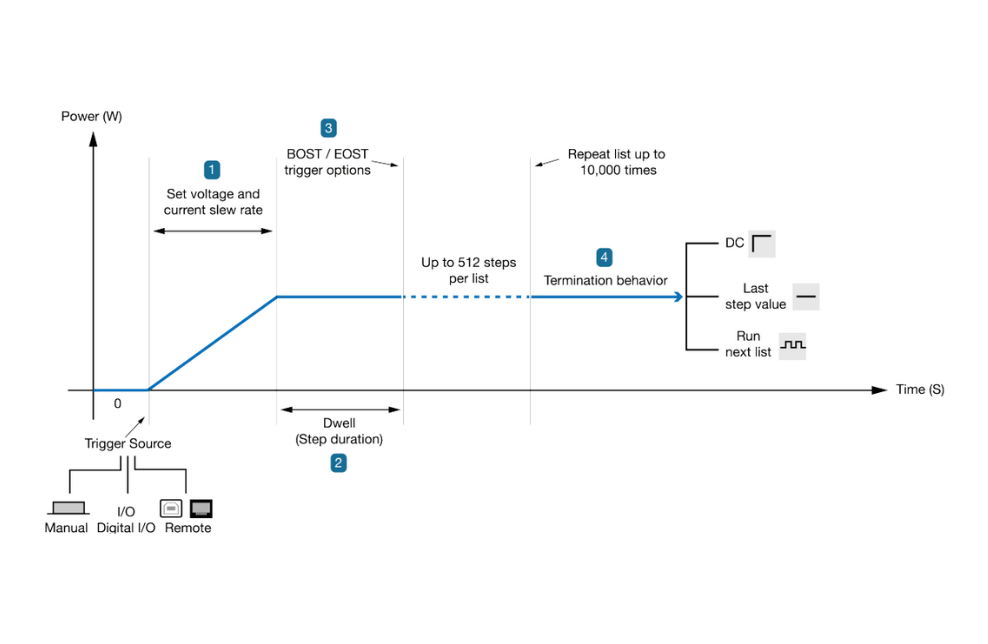

A série inclui um List Mode Avançado, que permite a programação de sequências de até 512 passos por lista, com a opção de repetição de até 10.000 vezes. O software incluso simplifica a criação e execução de testes complexos. Um diferencial de aplicação é o Software de Teste de Bateria opcional, que, combinado com uma carga eletrônica compatível, permite realizar ciclos de carga/descarga para caracterização precisa de baterias.

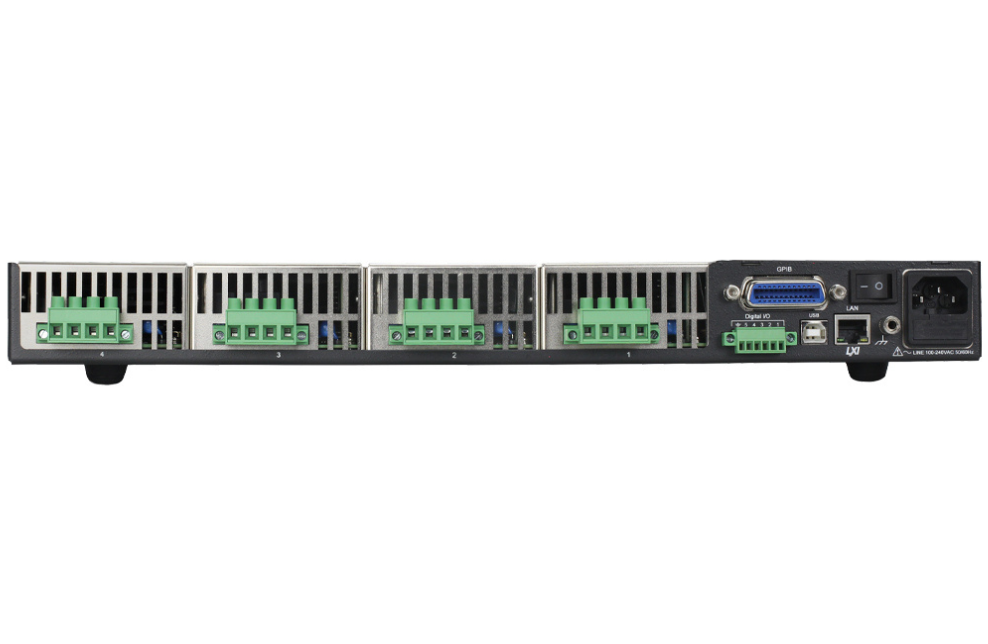

A Série MPS oferece interfaces de comunicação robustas como USB (USBTMC), LAN (LXI) e GPIB como padrão, essenciais para ATE. O controle remoto é simplificado via web browser (Web Server Integrado) e drivers LabVIEW/IVI são fornecidos. Para aumentar V/I, módulos idênticos podem ser combinados em modo Série/Paralelo (até 400 V ou 80 A). O recurso NISPOM sanitization é um diferencial de segurança para ambientes críticos.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua fonte AC / DC, abaixo estão os acessóros desta série:

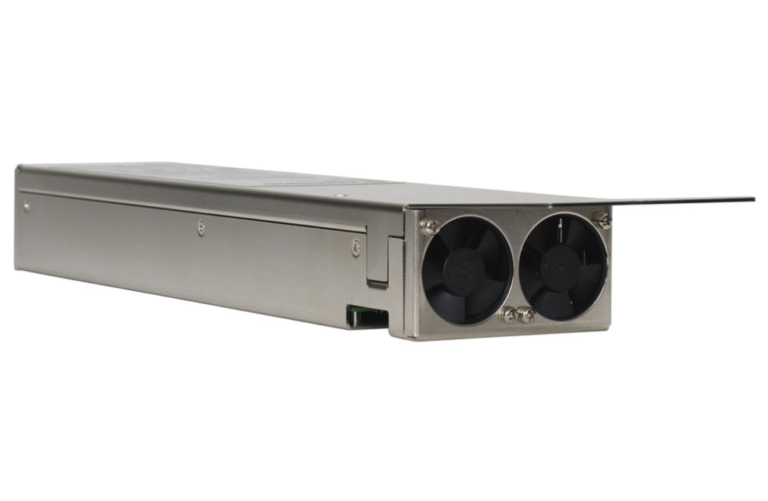

Os módulos (MPS110x / MPS130x) são a parte modular e devem ser adquiridos conforme o requisito V/A do seu projeto.
Software opcional para ciclos de carga/descarga, exigindo uma carga eletrônica compatível.
Defina a potência total do mainframe e a densidade de canais.
Defina o Mainframe (Base): Escolha o modelo conforme a potência máxima desejada: MPS1000 (600 W) ou MPS1001 (1200 W).
Densidade de Canais: Confirme o formato 1U que suporta até 4 módulos de saída.
Interfaces Standard: Verifique que o mainframe inclui USB, LAN (LXI) e GPIB, eliminando custos opcionais de comunicação.
Ação: Selecione o Mainframe (MPS1000/MPS1001) e valide se o formato 1U e o número de 4 slots atendem ao seu projeto multicanal.
Este passo é o coração da customização, onde o cliente define as saídas exatas para cada canal.
Defina V/I por Canal: Escolha a combinação de módulos (comprados separadamente ) que atendem a V/A de cada canal (ex: 100 V/3 A para teste de alta tensão ou 15 V/20 A para testes de alta corrente).
Escolha o Ranging: Defina entre os módulos de 100 W Multi-Range (para versatilidade de V/I) ou 300 W Fixed Range (para potência bruta).
Alocação de Potência: Confirme se a soma das potências dos módulos não excede a capacidade do mainframe (600 W ou 1200 W).
Ação: Selecione e combine os Módulos DC (100 W ou 300 W) para customizar os 4 canais com as saídas V/I ideais.
Ação: Contate a CISTEK. Iremos validar a compatibilidade dos módulos e a sequência de ativação multicanal, fornecendo o orçamento que garante a certeza no investimento customizável.
