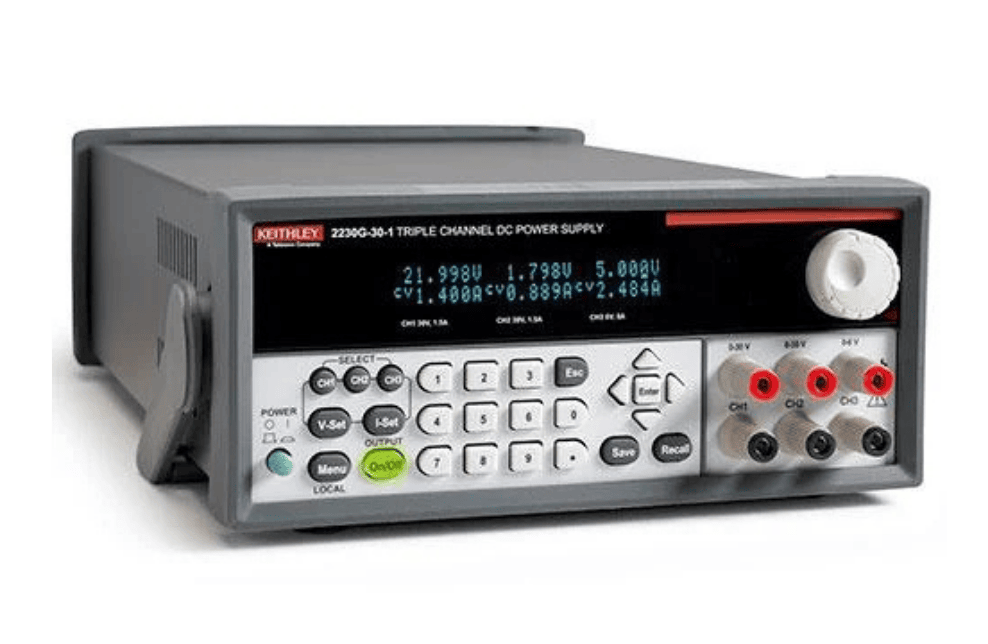

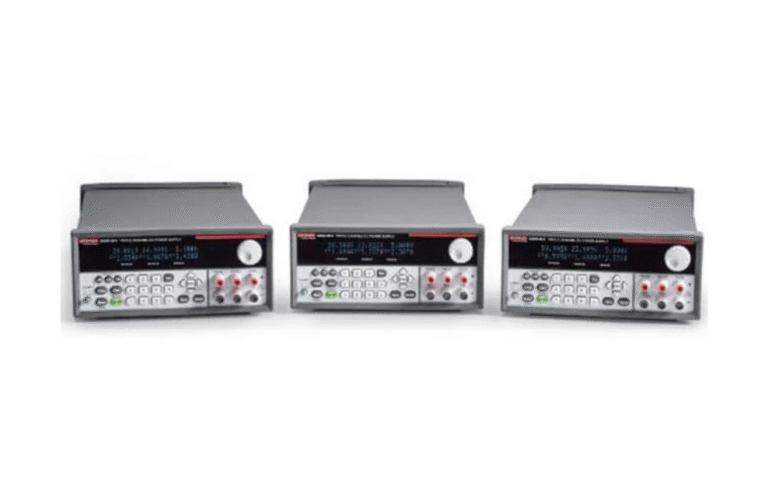

As fontes de alimentação multicanal da Keithley oferecem versatilidade incomparável para alimentar circuitos complexos com canais totalmente isolados e independentes. Disponíveis em versões de dois ou três canais com potências que variam de 90 W a 375 W, estas fontes lineares garantem baixo ruído e alta precisão para testes de semicondutores e dispositivos embarcados. Com a capacidade de combinar canais em série ou paralelo, você pode atingir até 60 V ou 15 A no mesmo equipamento, contando ainda com a segurança do sensoriamento remoto (Remote Sense) em todos os canais para garantir que a tensão programada chegue exatamente onde é necessária.
Cada canal de saída destas fontes é eletricamente isolado e independente dos demais. Isso permite alimentar circuitos com diferentes pontos de referência ou que sejam isolados por transformadores, eliminando a necessidade de múltiplas fontes na bancada. Você pode ligar e desligar cada canal individualmente, o que é ideal para circuitos que exigem sequenciamento de potência.
A série oferece uma precisão básica de voltagem de 0,03% com resolução de 1 mV. Para garantir que essa precisão chegue ao dispositivo sob teste, as conexões de Remote Sense compensam automaticamente as quedas de tensão nos cabos de teste. Isso assegura que o nível de tensão no terminal da carga seja exatamente o programado no instrumento.
Quando a aplicação exige níveis maiores de energia, os canais de 30 V podem ser combinados. No modo Série, a tensão é somada para atingir até 60 V, enquanto no modo Paralelo, a corrente é combinada para até 15 A (modelo 2230-30-6). O modo Tracking permite que dois canais mantenham uma razão definida entre si, facilitando o teste de circuitos bipolares.
Para evitar danos a componentes sensíveis, é possível programar limites máximos de voltagem (OVP) independentes para cada canal. Além disso, temporizadores integrados podem desligar as saídas após um intervalo pré-definido, protegendo o dispositivo de estresse térmico em testes prolongados. O painel frontal também pode ser bloqueado por senha para evitar alterações indesejadas.

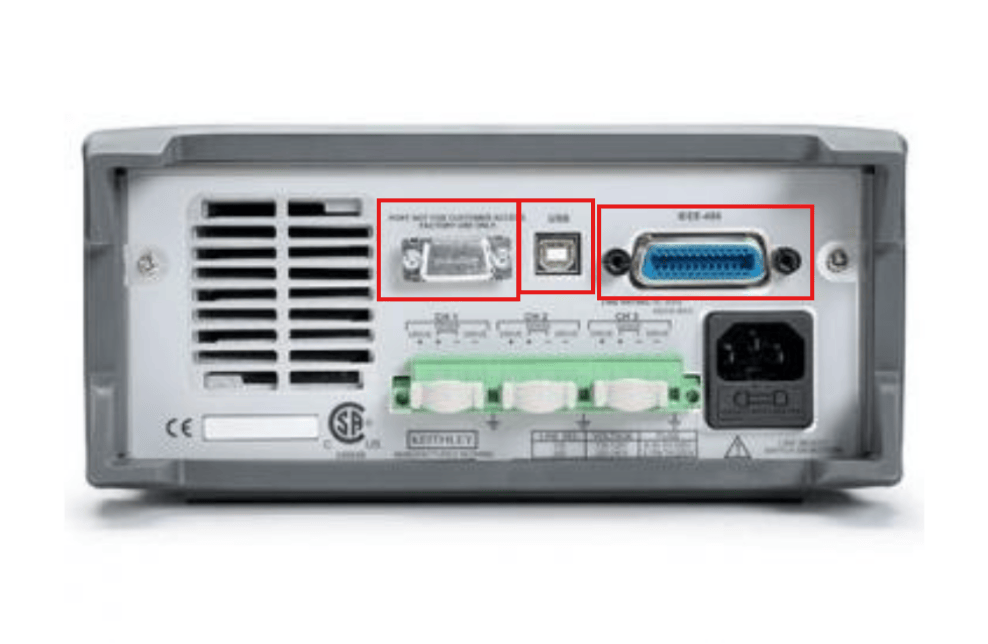

As fontes possuem apenas 2 U de altura e meia largura de rack, economizando espaço valioso em sistemas integrados. Com saídas no painel frontal e traseiro, a organização dos cabos é otimizada para bancadas ou racks. O controle remoto é facilitado pelas interfaces USB e RS-232, sendo que os modelos “G” incluem o barramento GPIB para sistemas de teste legados.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua fonte AC / DC, abaixo estão os acessóros desta série:
Interface USB para automação e controle via PC para o modelo 2231A.
Redutor de harmônicos obrigatório para conformidade em redes elétricas com modelos de 375 W.
Defina a base do seu setup de acordo com a necessidade de saídas independentes.
Dual Channel: O modelo 2220-30-1 oferece dois canais de 30 V / 1,5 A.
Triple Channel: Opte pelas séries 2230 ou 2231A para incluir um canal de 5 V ou 6 V para circuitos digitais.
Ação: Determine se a aplicação exige uma potência total de 195 W ou até 375 W.
Verifique se os requisitos de energia individuais por canal atendem ao seu dispositivo.
Alta Tensão nativa: O modelo 2230-60-3 entrega 60 V em dois canais principais.
Alta Corrente nativa: O modelo 2230-30-6 suporta até 6 A por canal.
Ação: Identifique se os canais deverão ser operados de forma isolada ou em modo combinado (Série/Paralelo).
Garanta que o instrumento esteja pronto para o seu ambiente de trabalho.
Protocolo de Comunicação: Para sistemas que exigem barramento GPIB, selecione as versões “G”.
Documentação: Todos os modelos acompanham certificado de calibração rastreável.
Ação: Entre em contato com nossos especialistas para definir o modelo exato e solicitar seu orçamento detalhado.
