A Série 2260B da Keithley (Tektronix) é a solução ideal para Testes de Bateria, LED e Sistemas Automotivos, oferecendo potências de 360 W a 1080 W. O grande diferencial é a programação de Slew Rate (rampa de tensão/corrente), que protege cargas de baixa impedância contra picos de corrente (inrush current). Com Resistência Interna Programável, ela simula o comportamento de diversas químicas de bateria. As interfaces USB, LAN e GPIB (opcional) e o tempo de recuperação transiente de 1 ms garantem alta performance em sistemas ATE. É o investimento certo para a segurança do DUT e testes dinâmicos precisos.

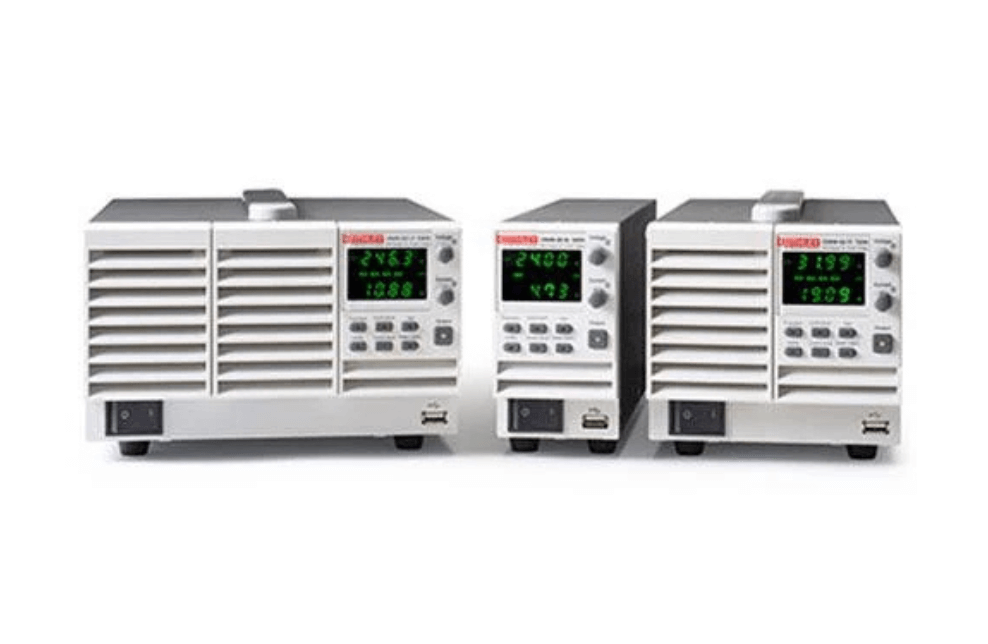

A 2260B é otimizada para sistemas ATE e testes dinâmicos. Possui tempo de recuperação transiente de 1 ms a mudanças de carga. O recurso de descarga rápida (fast discharge) minimiza o tempo de teste ao dissipar rapidamente a tensão de saída. Modelos de diferentes potências (360 W, 720 W, 1080 W) podem ser montados lado a lado em um rack padrão, economizando espaço.

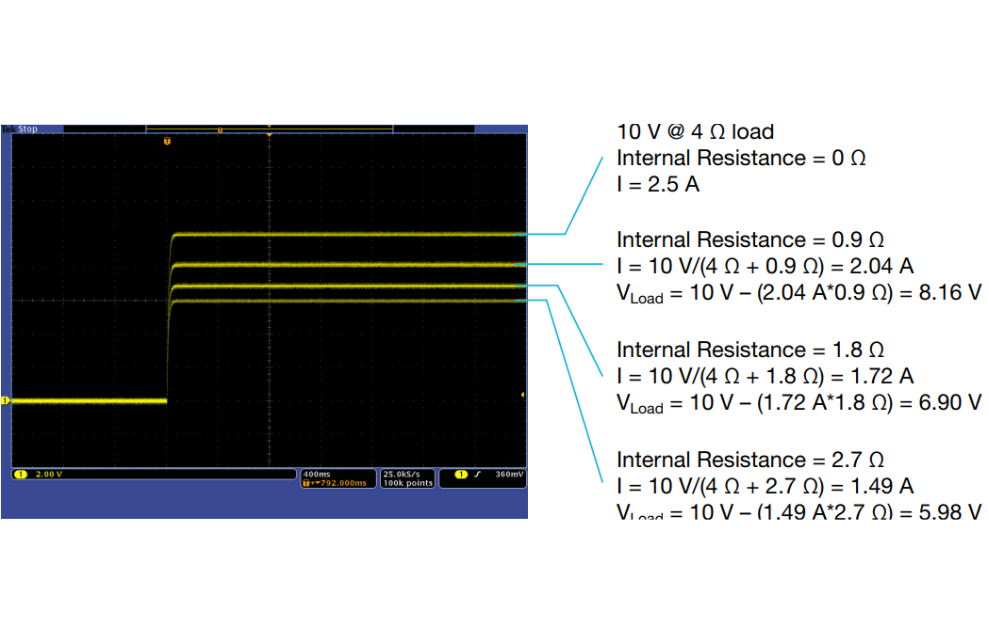

O recurso de Resistência Interna Programável permite que a fonte simule a saída de uma bateria real. É possível configurar uma resistência interna de até 555.5Ω para emular diversas químicas de bateria e condições de carga. Isso é fundamental para testes de Eletromobilidade e para garantir que o dispositivo sob teste (DUT) funcione corretamente sob condições realistas de queda de tensão.

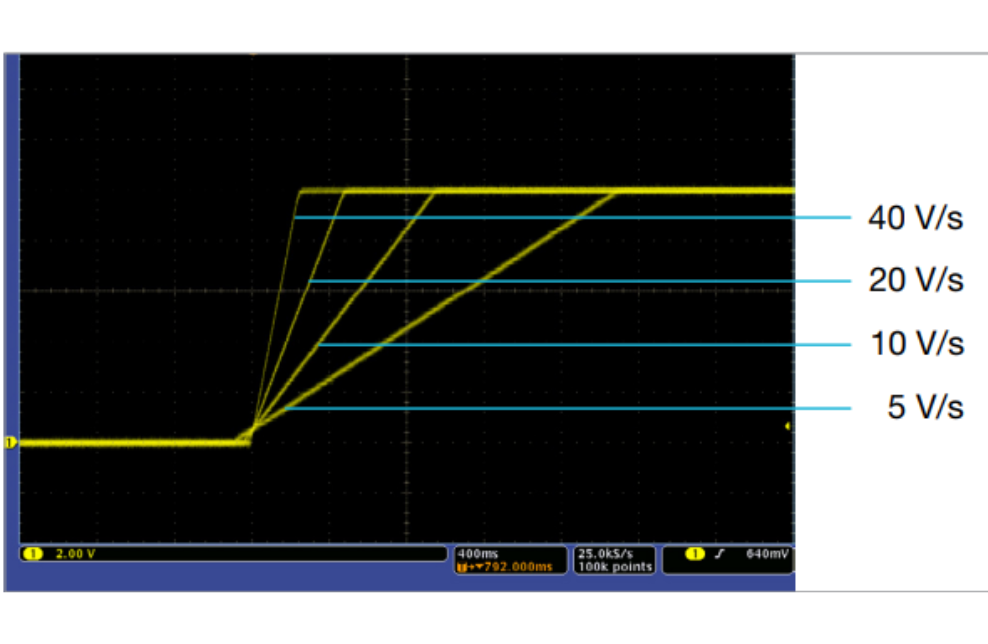

O diferencial de segurança da 2260B é o Slew Rate Programável. É possível controlar as rampas de subida e descida de tensão ou corrente. Este controle é vital para evitar overshoot e picos de corrente (inrush current), que podem danificar cargas de baixa impedância, como LEDs ou módulos automotivos. Este recurso garante a segurança do seu DUT, transformando a fonte em um seguro contra danos.

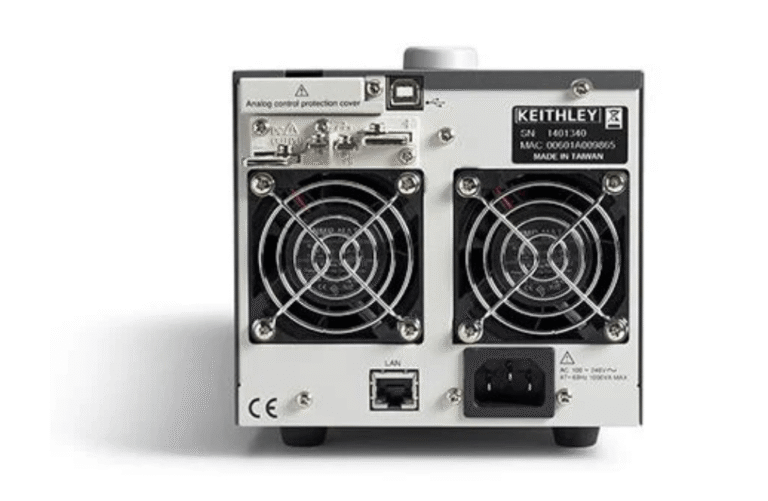

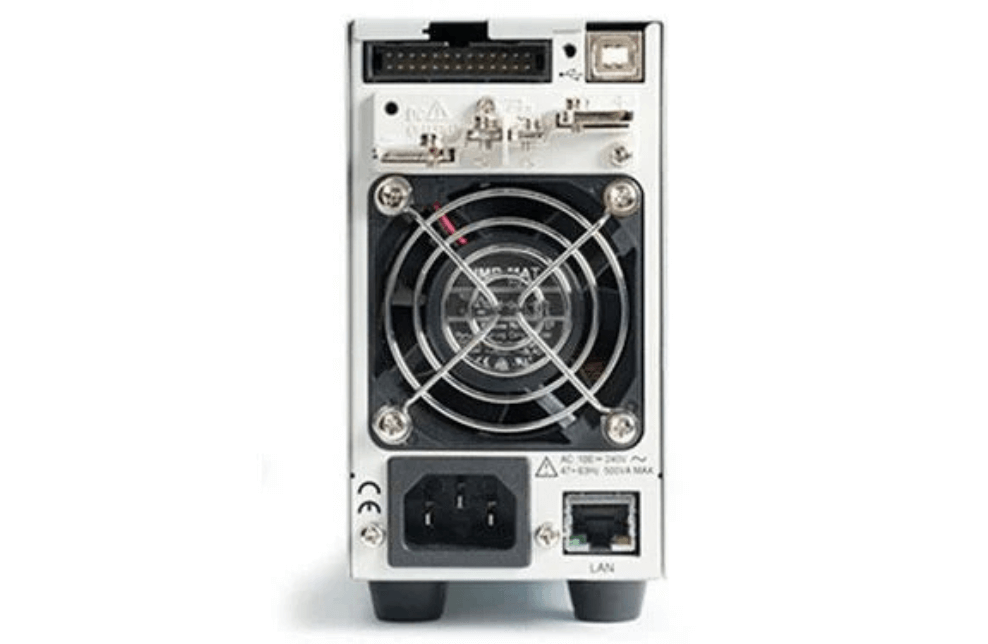

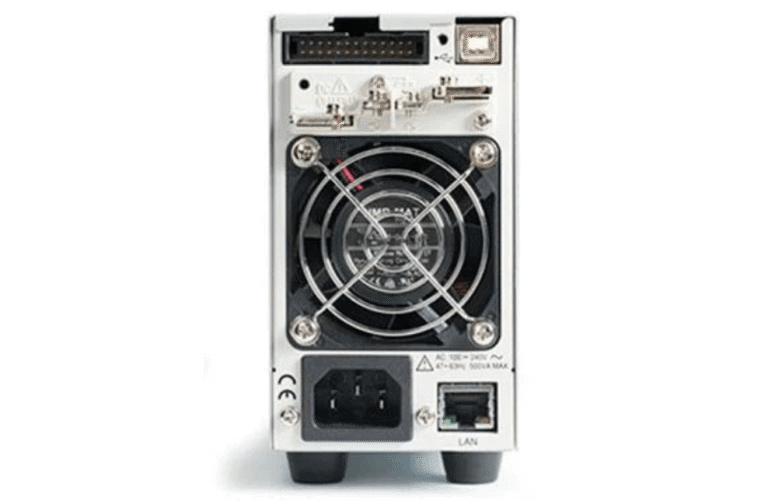

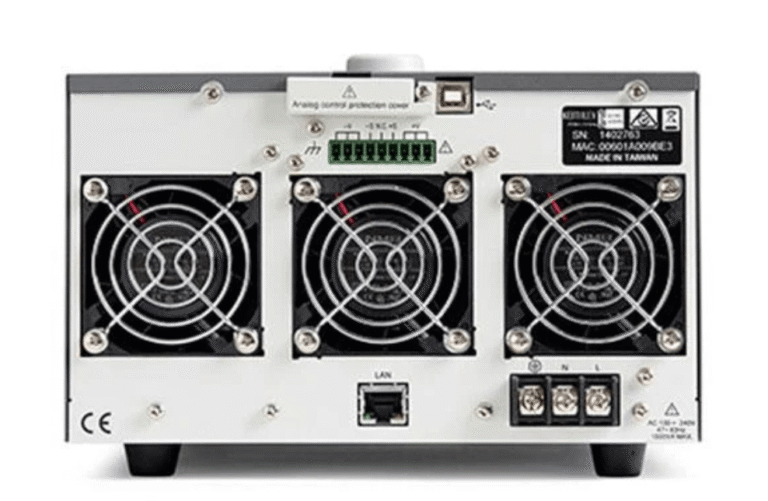

A série oferece flexibilidade total de integração: USB, LAN e controle Analógico são padrão. GPIB está disponível via adaptador opcional. O recurso de Analog Control permite gerar formas de onda complexas de DC a partir de um sinal externo. O software e drivers LabVIEW™ (NI Certified) estão inclusos, garantindo o controle remoto imediato.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua fonte AC / DC, abaixo estão os acessóros desta série:
Acessório Opcional: Permite controle ATE via GPIB, conectando a fonte ao PC via USB.
Acessório opcional para montar as fontes (2 ou 3 unidades) lado a lado.
Opções pagas (1 a 5 anos) que estendem a garantia e incluem planos de calibração (com ou sem dados).
Nesta etapa, o cliente valida o retorno do investimento com base na capacidade de V/A/W e no formato físico compacto.
Defina V/A/W: Escolha a potência necessária (360 W, 720 W ou 1080 W). Em seguida, defina a combinação de Tensão (até 800 V) e Corrente (até 108 A).
Formato de Bancada: Considere o formato Half-Rack (metade de um rack padrão), que permite montar até três unidades de 720 W ou duas unidades de 1080 W lado a lado no rack, otimizando o espaço.
Ação: Selecione o modelo (ex: 2260B-XX-XX) que satisfaça os seus limites de V e A e confirme se o formato compacto atende à sua bancada.
Este passo adiciona os acessórios pagos (custos extras) e o suporte técnico para a integração do sistema.
Automação Remota: Defina se a automação ATE exige a Interface GPIB. O Adaptador GPIB (2260B-GPIB-USB) é um acessório opcional (pago).
Montagem em Rack: Escolha o Kit de Montagem em Rack (EIA/JIS) opcional se for instalar a fonte em sistemas ATE (duas ou três unidades lado a lado).
Ação: Inclua no orçamento o Adaptador GPIB e o Kit de Montagem em Rack se forem necessários.
Este passo finaliza o processo de compra, focando na segurança e longevidade do investimento.
Garantia: O investimento inclui 3 anos de garantia.
Suporte: O softpanel e os drivers de automação (LabVIEW/IVI) são fornecidos gratuitamente.
Ação: Contate a CISTEK para que possamos validar o modelo exato e fornecer o orçamento final, garantindo a certeza no investimento da sua fonte Keithley.
