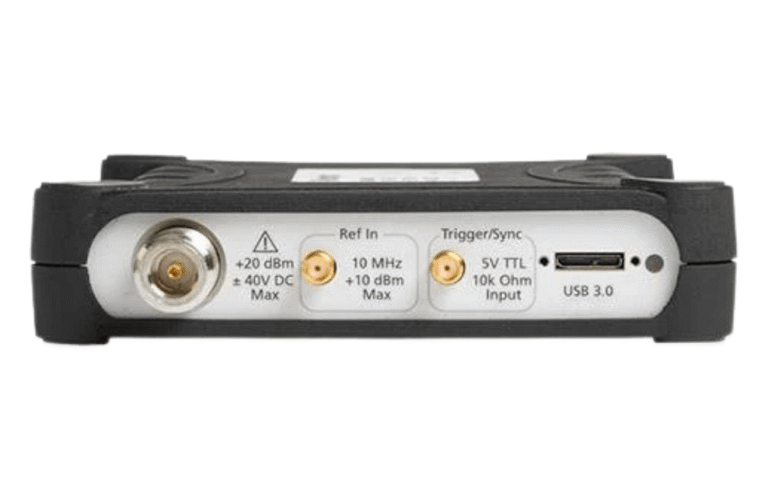

O Tektronix RSA306B é um analisador de espectro em tempo real de alto desempenho que utiliza a interface USB 3.0 para conectar-se ao seu PC ou tablet. Com uma faixa de frequência de 9 kHz a 6,2 GHz e largura de banda de aquisição de 40 MHz, ele é capaz de capturar sinais transientes de até 15 μs com 100% de probabilidade de interceptação. Seu design robusto atende a especificações militares (Mil-Std 28800 Classe 2), tornando-o a ferramenta perfeita para aplicações em campo, detecção de interferências, educação e conformidade prévia de EMI, tudo isso integrado ao poderoso software SignalVu-PC™,

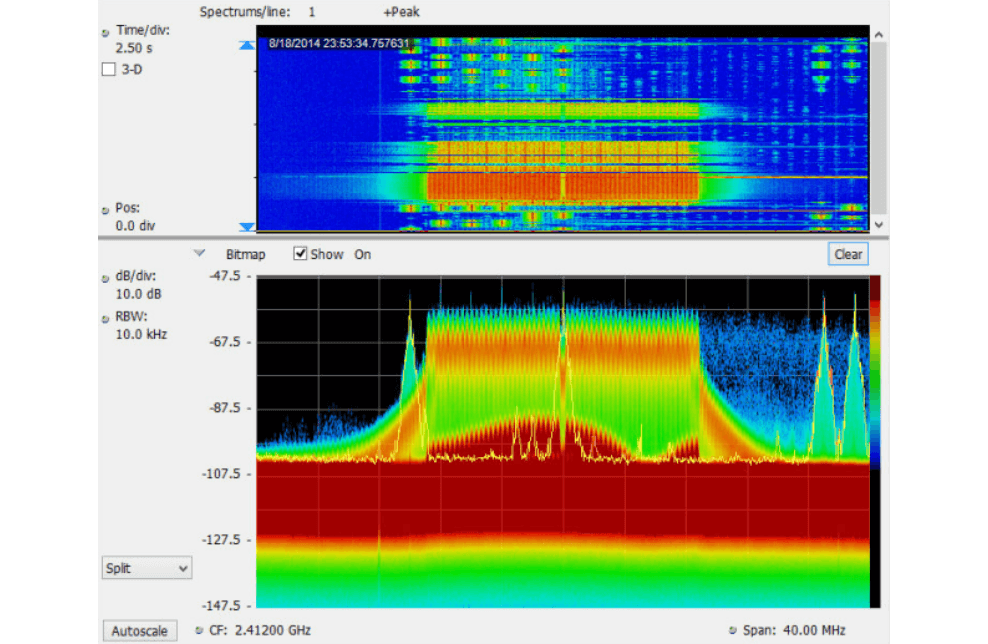

Diferente dos analisadores tradicionais, o RSA306B oferece análise de espectro em tempo real com a tecnologia DPX®. Isso permite visualizar sinais que mudam rapidamente ou que ocorrem de forma intermitente, como interferências de rádio ou saltos de frequência. Com uma probabilidade de interceptação (POI) de 100% para sinais de até 15 μs, o engenheiro consegue identificar anomalias que seriam invisíveis em analisadores de varredura convencional, garantindo uma depuração de projeto muito mais rápida e eficaz.

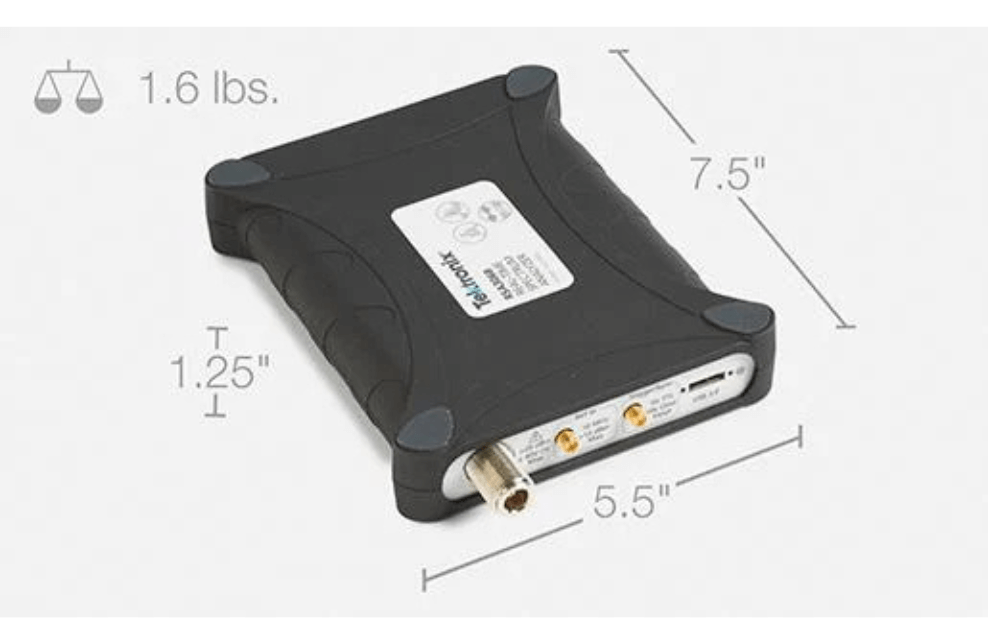

O RSA306B foi projetado para ir onde o problema está. Com apenas 0,75 kg e alimentado diretamente pela porta USB 3.0, ele elimina a necessidade de cabos de alimentação externos. Sua construção robusta segue os padrões Mil-Std 28800 Classe 2 para choque e vibração, o que permite o uso em ambientes industriais hostis ou diretamente no campo para caça de interferências (interference hunting) sem o risco de danificar o equipamento.

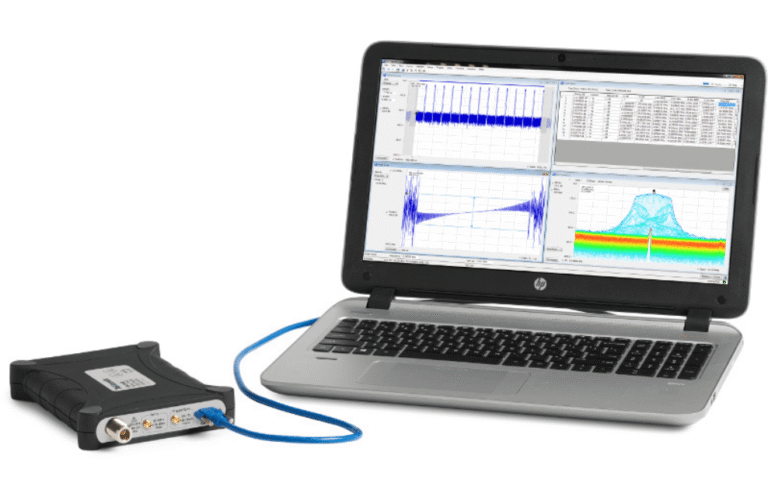

Todo o processamento de sinal do RSA306B é feito pelo software SignalVu-PC™, o mesmo motor utilizado nos analisadores de alto desempenho da Tektronix. O software oferece 17 exibições padrão de medição, incluindo espectrogramas, análise de modulação e medições de potência de canal. Isso permite que o usuário realize análises complexas de vetores de sinais modernos, como WLAN ou Bluetooth, com o custo de um instrumento portátil.

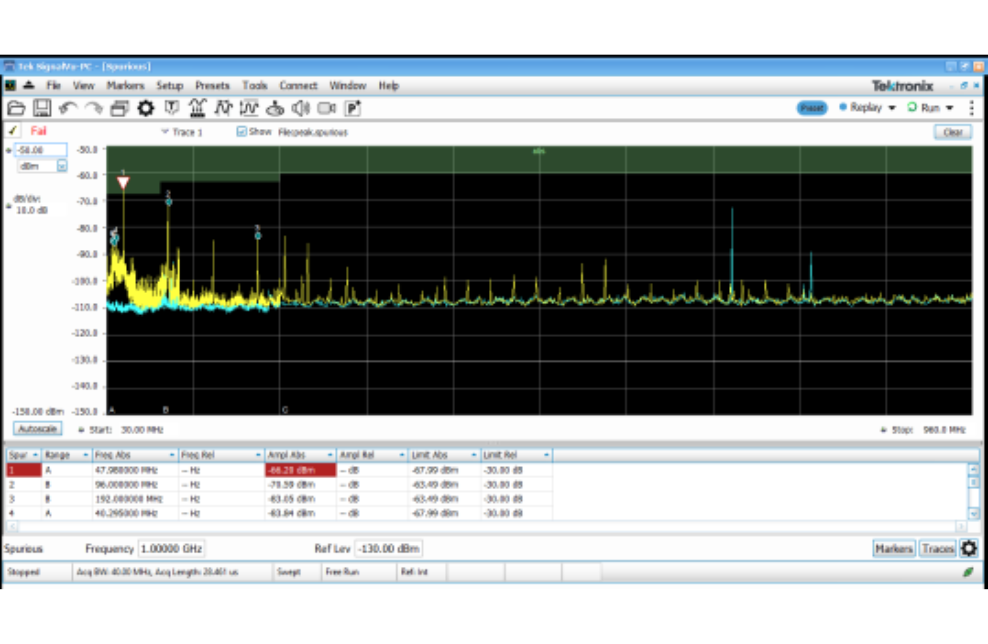

Economize tempo e custos de laboratórios externos utilizando o RSA306B para testes de pré-conformidade EMI. Combinado com o software opcional SignalVu-PC-EMCVU, ele oferece ferramentas para medições de emissões radiadas e conduzidas, incluindo detectores de pico, quase-pico e média conforme as normas CISPR. Isso permite identificar problemas de conformidade ainda na fase de prototipagem, garantindo que o seu produto passe nos testes oficiais de certificação na primeira tentativa.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Analisador de Espectro, abaixo estão os acessóros desta série:
Kit de sondas para localização de fontes de interferência em placas de circuito.
Estojo para transporte seguro do instrumento e acessórios em campo.
O RSA306B é o modelo ideal se você precisa de uma solução robusta e leve para medições de RF até 6,2 GHz. Certifique-se de que a faixa de frequência e a largura de banda de tempo real de 40 MHz atendem aos seus padrões sem fio (como Wi-Fi, Bluetooth ou rádio).
Ação: Valide se o seu PC atende aos requisitos mínimos de hardware (USB 3.0 e processador moderno) para garantir o desempenho total do tempo real.
O RSA306B vem com as funções básicas do SignalVu-PC. Para análises avançadas de modulação (como APCO P25), Bluetooth, ou conformidade de EMI, você precisará adicionar as licenças de software correspondentes.
Ação: Ao falar com nossa equipe, consulte sobre os pacotes de software opcionais para adequar o instrumento às suas necessidades específicas de análise.
Com a configuração definida, o próximo passo é garantir que você tenha os adaptadores (N para SMA ou BNC) e as antenas corretas para sua aplicação.
