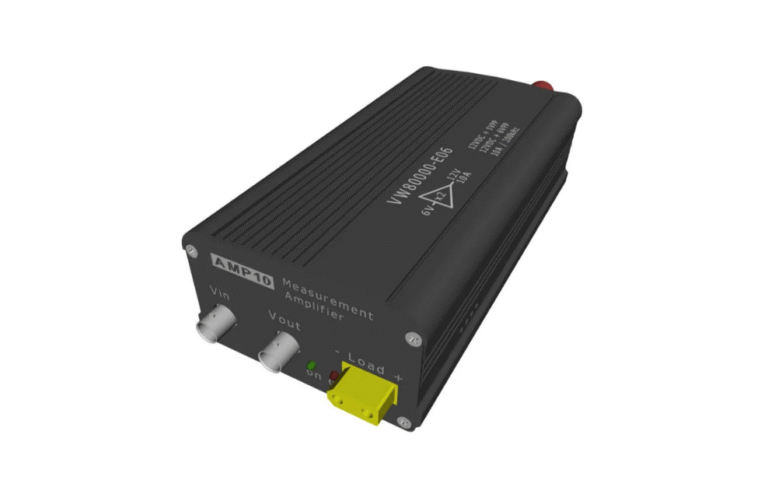

O AMP10 é um amplificador de medição de alta fidelidade desenvolvido pela CISTEK especificamente para atender aos rigorosos requisitos da norma VW80000-E06. Projetado para testes de ripple em componentes automotivos, o equipamento entrega até 120W de potência com uma resposta de frequência superior a 0,1dB até 200kHz. Como uma verdadeira parceria em medição, este instrumento permite que engenheiros de P&D e laboratórios de EMC realizem simulações de ruído em fontes de alimentação com máxima integridade de sinal, garantindo resultados precisos em conformidade com os padrões globais da indústria.
O AMP10 foi desenvolvido pela CISTEK para preencher uma lacuna crítica nos ensaios de Ripple Test. Focado especificamente no requisito E06 da norma VW80000, este equipamento atua como o elo de precisão entre o seu gerador de funções e o componente automotivo sob teste. Ele assegura que a forma de onda injetada mantenha a integridade necessária para validações oficiais, evitando distorções que poderiam comprometer os resultados. Com o AMP10, sua empresa eleva o padrão de conformidade técnica, garantindo que cada teste de ripple reflita fielmente as condições de operação exigidas pelas principais montadoras globais.
A medição precisa é o coração do AMP10, que oferece saídas de monitor de tensão e corrente com especificações de nível laboratorial. A saída de tensão apresenta precisão de 0,005%, enquanto o monitor de corrente atinge 0,02% com elevada largura de banda. Esse desempenho é sustentado por um gerenciamento térmico de baixo ruído e uma arquitetura que mantém o ruído elétrico abaixo de 5µVRMS. Isso significa que os dados visualizados no seu osciloscópio ou sistema de aquisição são puramente o comportamento do seu produto, sem interferências indesejadas do amplificador, permitindo análises de falhas muito mais profundas e confiáveis.
Projetado para lidar com cargas reais, o AMP10 suporta correntes constantes de 10ARMS com picos de até 15APK. O diferencial competitivo reside na sua capacidade de manter a resposta de frequência total mesmo sob carga máxima, garantindo que sinais de alta frequência comuns em testes de ripple não sejam atenuados. A baixa resistência dos cabos e a construção interna otimizada minimizam quedas de tensão, assegurando que a energia chegue ao dispositivo sob teste exatamente como planejado. Essa robustez torna o AMP10 a escolha ideal para testar desde pequenos sensores até componentes de maior consumo, como faróis e módulos eletrônicos.

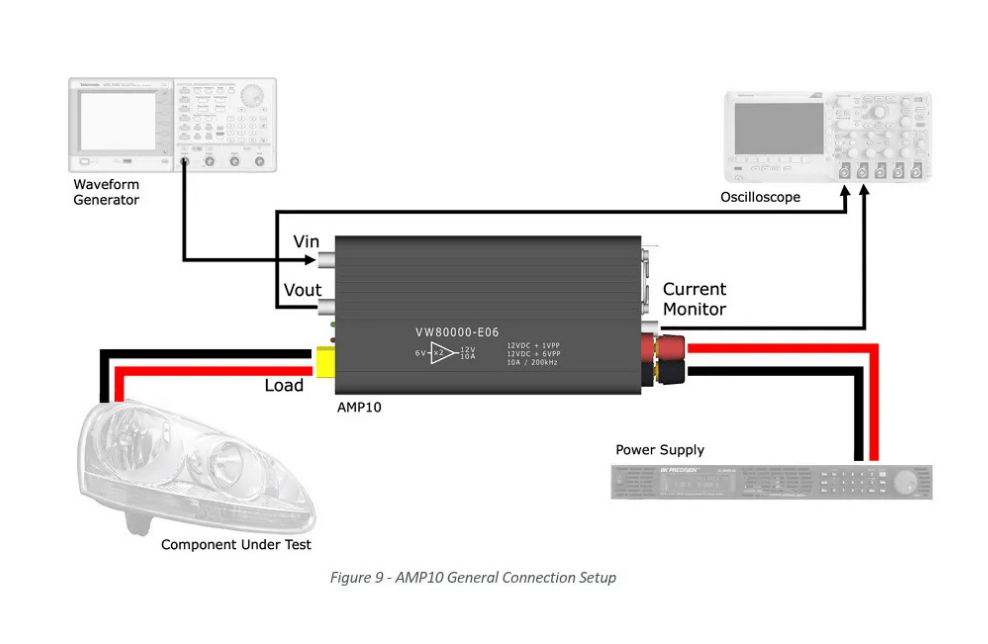

A versatilidade do AMP10 permite que ele se integre perfeitamente ao ecossistema de instrumentos já existente no seu laboratório. Com ganho fixo de 2x, ele é compatível com qualquer Gerador de Funções Arbitrárias padrão do mercado, simplificando a configuração do setup. Além disso, as saídas de monitoramento podem ser conectadas diretamente a instrumentos de automação, permitindo o registro contínuo de dados durante testes de longa duração. Essa facilidade de conexão transforma o AMP10 em um hub central de potência e medição, otimizando o espaço na bancada e reduzindo a complexidade de cabeamento necessária para ensaios complexos de EMC.
