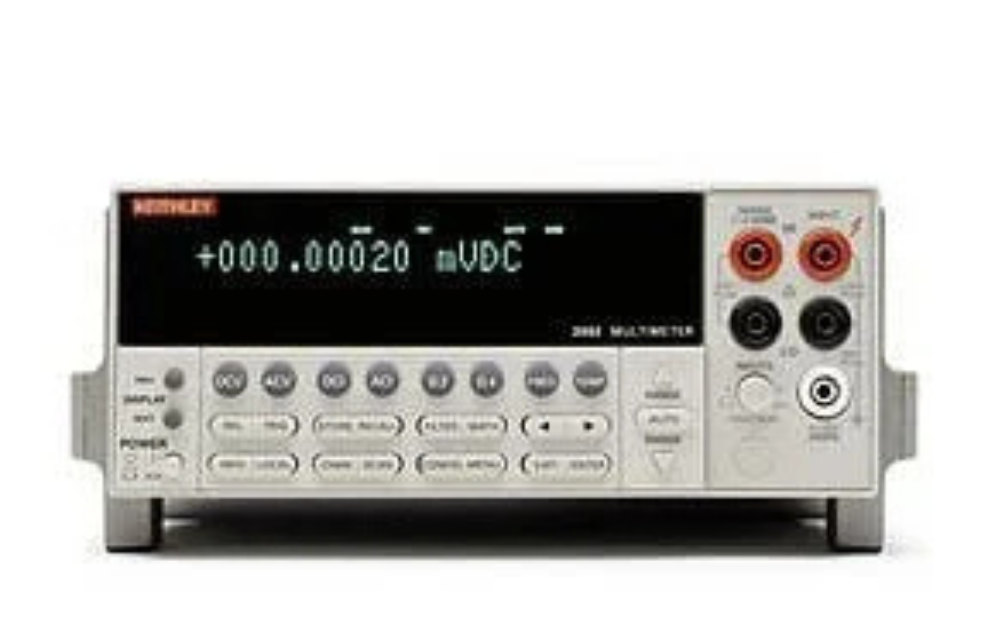

O Keithley 2002 é o multímetro de bancada de ultra-precisão para o engenheiro ou pesquisador que exige a mais alta resolução e exatidão. Com 8½ dígitos de resolução verdadeira, o 2002 atende aos rigorosos requisitos de metrologia, verificação de design e testes de produção de alto rendimento.
Sua fundação está em um conversor A/D de 28 bits que oferece resolução para discernir as menores alterações de sinal. Diferentemente de DMMs que estendem a resolução por média, o 2002 oferece esta performance genuína. Ele combina essa precisão com alta velocidade (mais de 2000 leituras/s em 4½ dígitos) e recursos de análise únicos, como detecção de picos de 1 µs e a capacidade de se transformar em um sistema de varredura multicanal com a placa scanner opcional. O DMM 2002 é a parceria da CISTEK com a sua busca pela excelência na medição.
O DMM 2002 é a resposta para aplicações que não podem comprometer a resolução. Sua especificação de 8½ dígitos é verdadeira, baseada em um avançado conversor A/D de 28 bits. Isso proporciona uma faixa dinâmica superior, permitindo medir desde 1 µV até 20 V em uma única faixa. A CISTEK oferece o DMM 2002 para clientes de metrologia e verificação de design (P&D) que precisam garantir a integridade da medição em níveis de precisão que DMMs comuns não conseguem alcançar. O 2002 também oferece um modo de emulação HP3458A, facilitando a transição de sistemas de teste legados12.

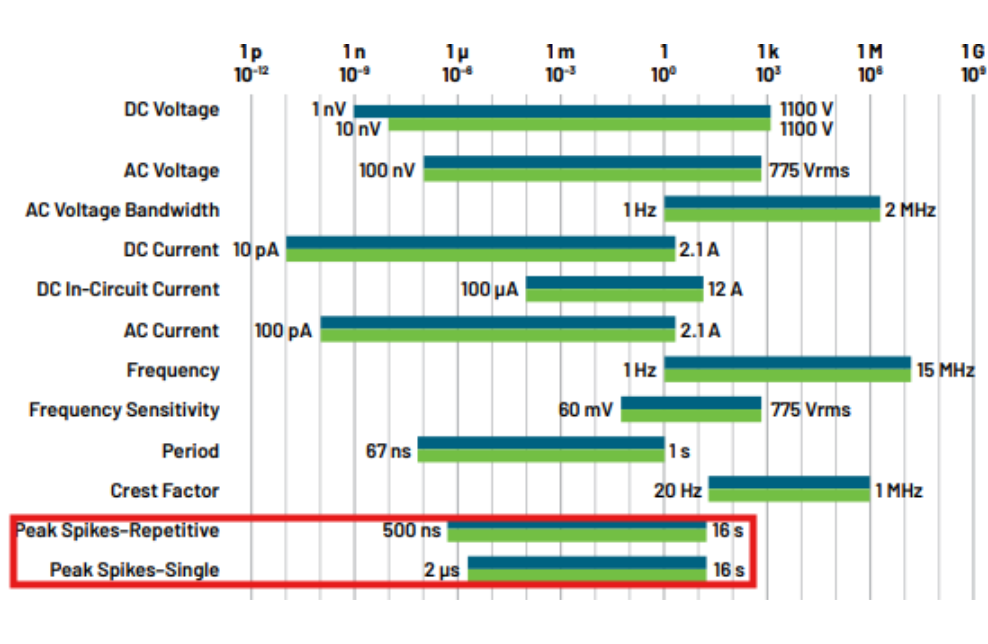

Em projetos sensíveis, transientes rápidos, picos de tensão ou dropouts em componentes podem ser a causa de falhas. O DMM 2002 integra detetores de pico internos que capturam picos de até 1 µs. Esta funcionalidade elimina a necessidade de um osciloscópio separado para o troubleshooting básico de surtos de linha CA, transientes de fonte de alimentação ou picos repetitivos de até 1 MHz. O DMM pode exibir automaticamente e armazenar o valor máximo dos picos, uma solução crucial para validar a robustez de um novo produto contra eventos inesperados.

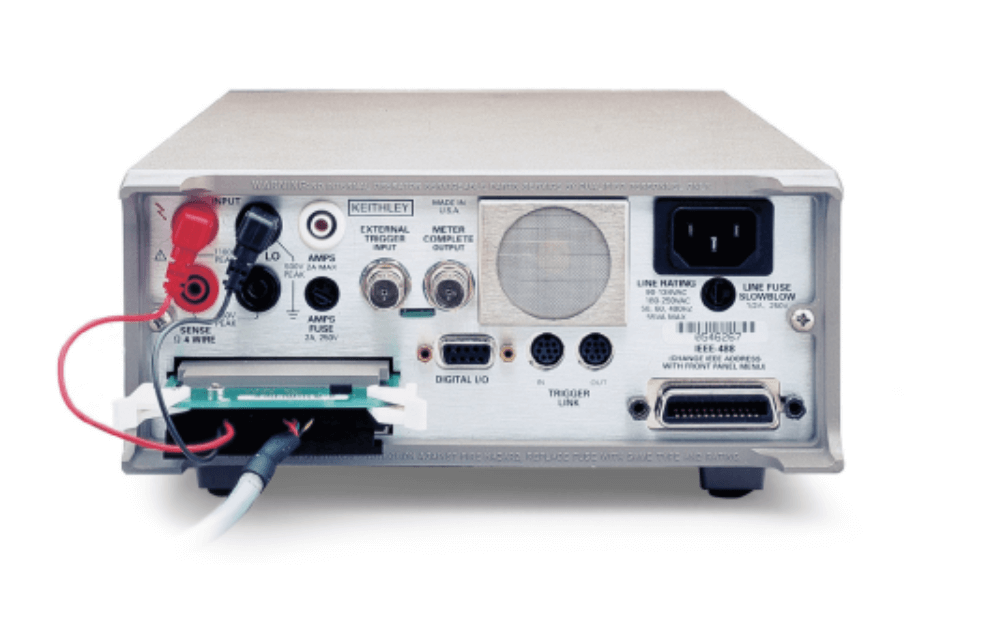

A CISTEK sabe que em ambientes de teste automatizado (ATE), a velocidade de medição e a capacidade multicanal são cruciais. O 2002 fornece mais de 2000 leituras por segundo com 4½ dígitos de resolução. Para aplicações que requerem múltiplas medições, a instalação de um cartão scanner plug-in (opcional) transforma o 2002 em um sistema completo de medição multicanal para até 10 pontos de teste. Este recurso, combinado com o Trigger-Link (seis linhas de trigger independentes), simplifica o controle e a coordenação de múltiplos instrumentos em sistemas de teste complexos.

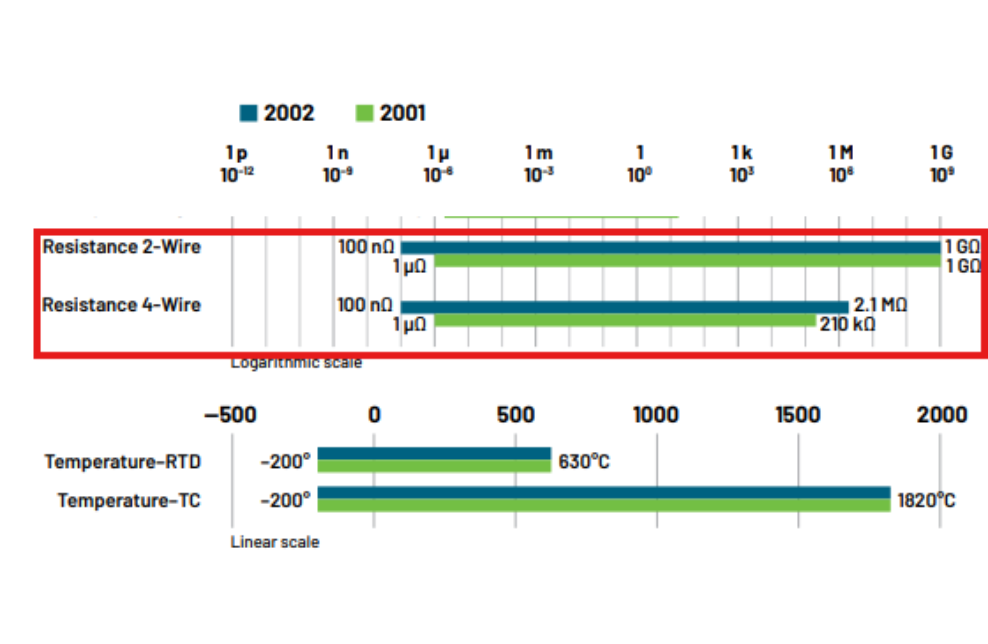

O DMM 2002 possui um método exclusivo de Ohms de 4 Fios em Fase Única que duplica a velocidade da medição em comparação com o ciclo de linha (NPLC) em DMMs concorrentes. Em testes de produção com manuseadores rápidos (fast handlers), isso elimina erros decorrentes de mudanças rápidas na resistência dos cabos de teste. Além disso, o circuito de detecção de cabo aberto integrado elimina muitos problemas comuns em testes de produção, garantindo medições de baixa resistência (até 100 nΩ de resolução) com a máxima integridade.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu multímetro, abaixo estão os acessóros desta série:
Probes com mola para medições de baixa resistência (Ohms Kelvin) de alta exatidão, eliminando o erro da resistência do cabo.
Cabo DIN-para-DIN necessário para a comunicação e o disparo (trigger) em sistemas multi-instrumento (TSP-Link®).
Placa plug-in opcional que transforma o DMM 2002 em um sistema de varredura multicanal de 10 canais para automação (DMM 2001).
Kit de montagem simples em rack, permitindo a instalação do DMM 2002 em ambientes de teste automatizados (ATE).
O DMM 2002 é para projetos de ponta.
Resolução Máxima: Confirme a necessidade da resolução verdadeira de 8½ dígitos e a precisão básica de 1.2 PPM para o seu projeto de metrologia ou P&D crítico.
ACV de Alta Frequência: Valide a necessidade da larga largura de banda ACV (até 2 MHz) para medições RMS precisas em sinais complexos.
Ação: Confirme se as especificações de ultra-precisão e baixa incerteza do 2002 são cruciais para o seu teste.
O 2002 foi feito para a automação de alta velocidade.
Escalabilidade (Scanner): Se o seu projeto exigir a medição de múltiplos pontos, inclua o Cartão Scanner (2001-SCAN) para varredura de até 10 canais.
Detecção de Picos: Considere a capacidade de capturar picos de 1 µs como um substituto eficiente para o osciloscópio em troubleshooting de transientes de energia.
Comunicação: Utilize o GPIB padrão e o Trigger-Link (Cabo 8501-1) para a integração mais rápida em sistemas ATE.
Ação: Inclua o Cartão Scanner e os Cabos Trigger-Link se precisar de automação multicanal.
A CISTEK garante que o seu investimento dure e permaneça em conformidade.
Garantia: O investimento pode ser protegido com a Extensão de Garantia de 3 anos (ex: 2002-3Y-EW).
Calibração: Considere os planos de calibração ISO-17025 (ex: C/2002-3Y-ISO) para garantir a rastreabilidade metrológica exigida por sua aplicação.
Ação: Contate a CISTEK para finalizarmos a configuração de ATE e validarmos o plano de calibração mais adequado ao seu laboratório.
