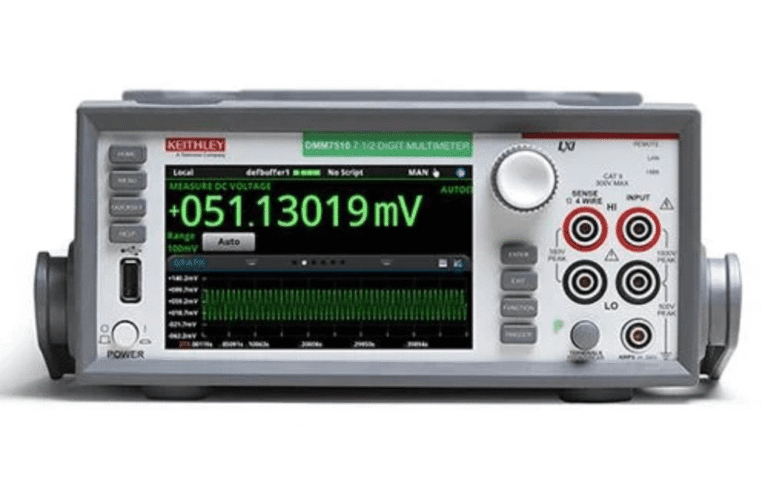

O Keithley DMM7510 é a solução “Três-em-Um” para medições de alta performance, fundindo um Multímetro Digital de Precisão (DMM), um Digitizador Gráfico e capacidades de SMU (Source-Measure Unit) em um único instrumento. Curado pela CISTEK, este equipamento é indispensável em P&D, caracterização de dispositivos de baixa potência e aplicações que exigem a mais alta fidelidade de sinal. Com 7½ dígitos de resolução e uma precisão DCV básica de 14 ppm , o DMM7510 oferece o desempenho tipicamente encontrado em instrumentos de metrologia. O ecrã touchscreen de 5 polegadas permite analisar transientes com o digitizador integrado de 1 MS/s , transformando a forma como você interage com seus resultados de teste. Confiança e precisão redefinidas.
O DMM7510 foi construído sobre a expertise em medição de baixo nível da Keithley, oferecendo um desempenho de ruído equivalente ou superior a muitos DMMs de 8½ dígitos. O conversor A/D de 32 bits e o estágio de entrada de baixo ruído garantem precisão de CC tipicamente encontrada em instrumentação de metrologia, mas com custo mais acessível. A CISTEK oferece este instrumento para engenheiros que trabalham com sinais críticos onde a fidelidade é crucial. Com a capacidade de auto-calibração, a precisão é mantida entre os ciclos de calibração, minimizando desvios por tempo ou temperatura.

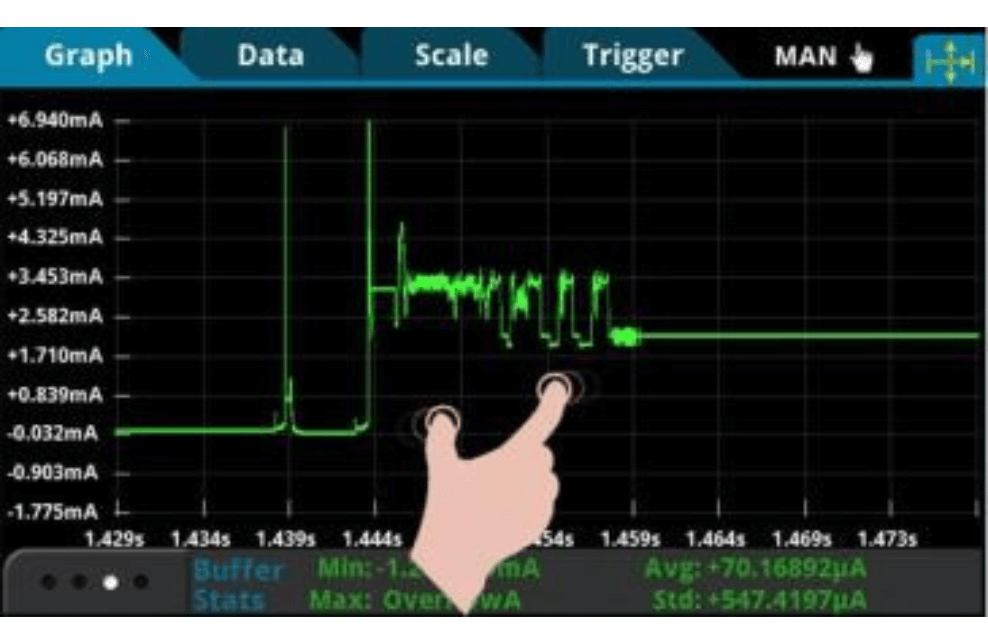

O ecrã tátil capacitivo de 5 polegadas de alta resolução do DMM7510 transforma a análise de dados. Ele permite observar, interagir e explorar medições com simplicidade de “pinçar e ampliar” (pinch and zoom). Esta interface gráfica elimina a necessidade imediata de transferir dados para um PC apenas para visualizar e solucionar problemas de formas de onda ou transientes. É uma ferramenta de produtividade que a CISTEK valoriza, pois fornece insights incomparáveis sobre os resultados dos testes de forma imediata. O utilitário de gráficos suporta a comparação de medições ou formas de onda de até quatro buffers de leitura simultaneamente.
O Digitizador de 1 MS/s e 18 bits integrado é o que torna o DMM7510 um “Multímetro de Amostragem Gráfica”. Ele permite a captura e exibição de formas de onda e eventos transientes (picos, ruídos, variações) sem a necessidade de um osciloscópio separado. Este recurso é vital para o setor automotivo ou de eletrônica de potência, onde a caracterização de picos rápidos e eventos inesperados é fundamental. O digitizador utiliza as mesmas faixas das funções CC, garantindo uma faixa dinâmica de medição excecional e reduzindo significativamente o carregamento no Dispositivo Sob Teste (DUT).

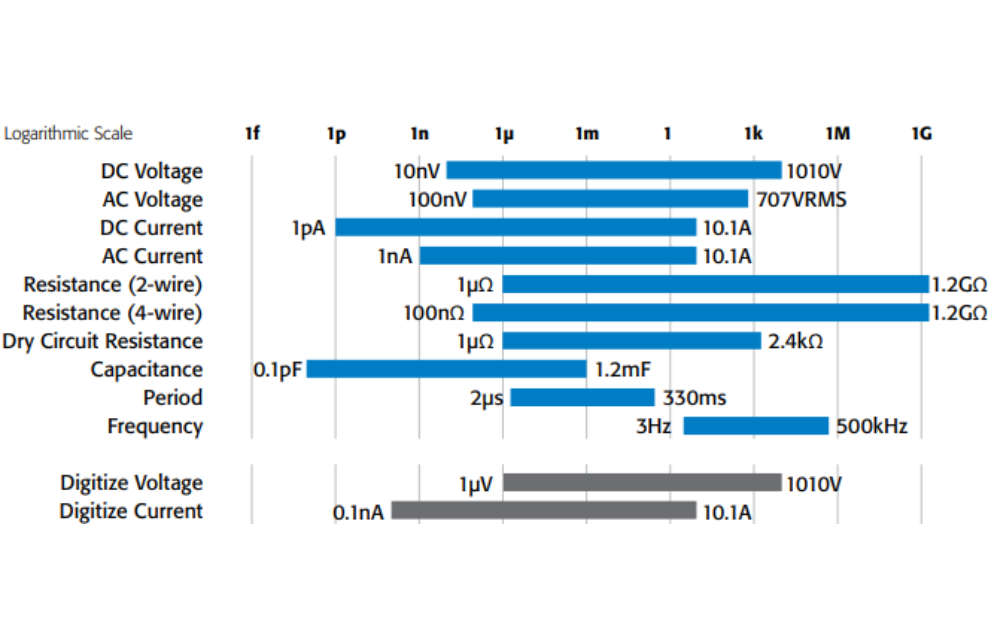

O DMM7510 oferece a sensibilidade necessária para medir sinais de baixo nível, como as correntes de modo sleep de dispositivos portáteis, uma aplicação crítica em projetos de IoT e baterias. As faixas de 100 mV, 1 Ohm e 10 Ohms proporcionam a sensibilidade para medições desafiadoras. A precisão aprimorada da função de corrente CC permite medir uma corrente de modo sleep de 1 µA com resolução de 1 pA e tolerância de 0,375 nA. A CISTEK oferece esta ferramenta para garantir que a caracterização do consumo de energia do seu produto seja feita com total confiança.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu multímetro, abaixo estão os acessóros desta série:
Probes com mola para medições de baixa resistência (Ohms Kelvin) de alta exatidão, eliminando o erro da resistência do cabo.
Cabo DIN-para-DIN necessário para a comunicação e o disparo (trigger) em sistemas multi-instrumento (TSP-Link®).
Adaptador USB-para-GPIB para integração em sistemas ATE que utilizam a interface GPIB, garantindo flexibilidade de programação.
Kit de montagem simples em rack, ideal para otimizar o espaço e integrar o DMM7510 em bancadas de teste automatizadas.
Precisão: Confirme a exigência de resolução de 7½ dígitos e a precisão de 14 PPM para o seu projeto de P&D.
Amostragem: Valide a necessidade do Digitizador de 1 MS/s para a captura de transientes e análise gráfica.
Baixa Corrente: Certifique-se de que a sensibilidade de 1 pA é crucial para a caracterização do modo sleep de dispositivos de baixa potência.
Ação: Confirme que a alta fidelidade de sinal e a análise gráfica são requisitos essenciais.
O DMM7510 é ideal para a automação.
Automação TSP®: Aproveite o Test Script Processor (TSP) para scripts de teste rápidos e sem PC. Utilize o TSP-Link e o Cabo 8501-1 para conectar outros instrumentos Keithley (como o 2450 SMU).

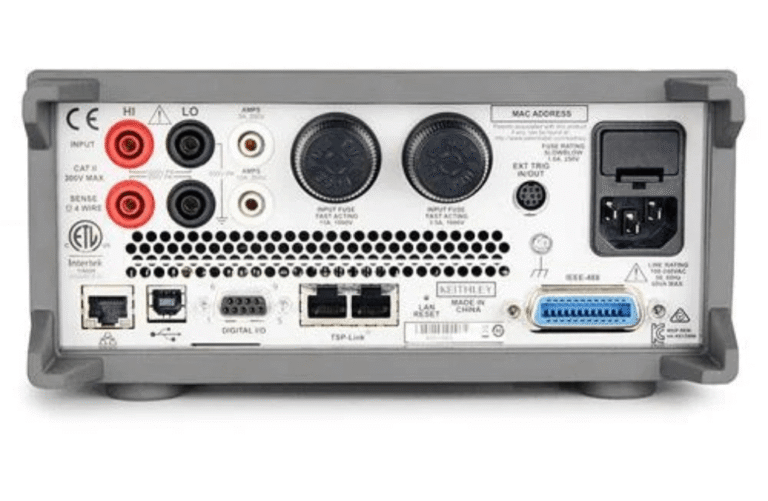

Integração: Defina a interface remota (LAN/LXI, USB ou GPIB) para o seu ambiente de teste.
Software: Baixe o software KickStart e os drivers (LabVIEW/IVI) para começar a medir em minutos.
Ação: Inclua os cabos e interfaces de comunicação necessários (como o KUSB-488B) para o seu plano de automação.
A CISTEK garante a durabilidade e a conformidade.
Calibração/Garantia: O investimento inclui 3 anos de garantia e especificações de precisão de 2 anos. Considere os planos KeithleyCare para calibração ISO-17025.
Acessórios: Confirme o uso de sondas Kelvin (5805) para medições de baixa resistência sem erro de cabo.
Ação: Contate a CISTEK para validarmos a sua configuração de sistema (incluindo acessórios e planos de calibração) e encaminharmos o orçamento final.
