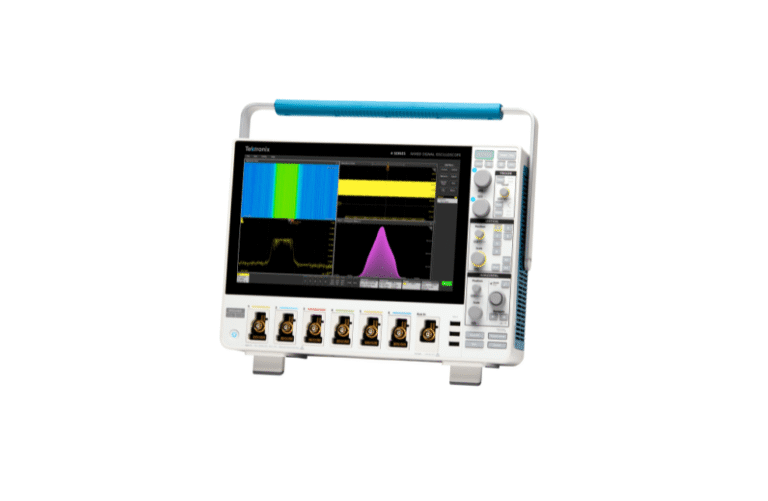

O Tektronix MSO4 (4 Series B MSO) é a nova referência em osciloscópios de bancada de alta performance, ideal para debug e validação de sistemas embarcados e conversores de potência. Ele oferece uma resolução vertical nativa de 12 bits, garantindo medições precisas em detalhes finos. A performance atinge até 1,5 GHz de largura de banda e 6,25 GS/s em todos os canais.
O diferencial são os FlexChannels (4 ou 6), onde cada entrada analógica se converte em 8 canais digitais (até 48 canais totais). Sua tela Touch HD de 13,3″ é a maior da categoria, e sua arquitetura é totalmente atualizável por opção de software.
O MSO 4 Series B eleva o padrão de visualização e precisão. Ele possui a maior tela HD (13,3″) da categoria, com uma interface touchscreen fluida que acelera o fluxo de trabalho. Crucialmente, oferece uma resolução vertical nativa de 12 bits, o que garante quatro vezes mais resolução que instrumentos convencionais. Este diferencial visual e de precisão é ideal para capturar os menores detalhes e anomalias do sinal.
A arquitetura FlexChannel® garante flexibilidade inigualável. Cada uma das 4 ou 6 entradas analógicas pode ser convertida em 8 canais digitais (basta adicionar a sonda TLP058). Essa conversão instantânea permite que o MSO 4 Series B seja configurado de um osciloscópio de 6 canais analógicos para um MSO de 48 canais digitais. É a plataforma ideal para depurar sistemas embarcados complexos com eficiência, sem sacrificar a visibilidade do sinal analógico.

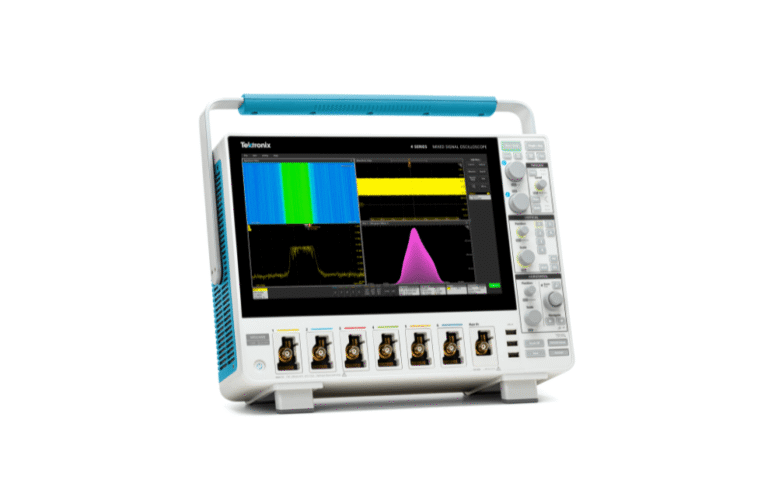

O instrumento entrega uma taxa de amostragem de 6,25 GS/s e 31,25 Mpoints de memória simultaneamente em todos os canais (analógicos e digitais). Essa capacidade é essencial para capturar sinais de alta velocidade com fidelidade, sem o comprometimento que ocorre em osciloscópios que dividem seus recursos. A memória é atualizável para 62,5 Mpoints, ideal para capturar longas janelas de tempo com o máximo de resolução de amostragem.

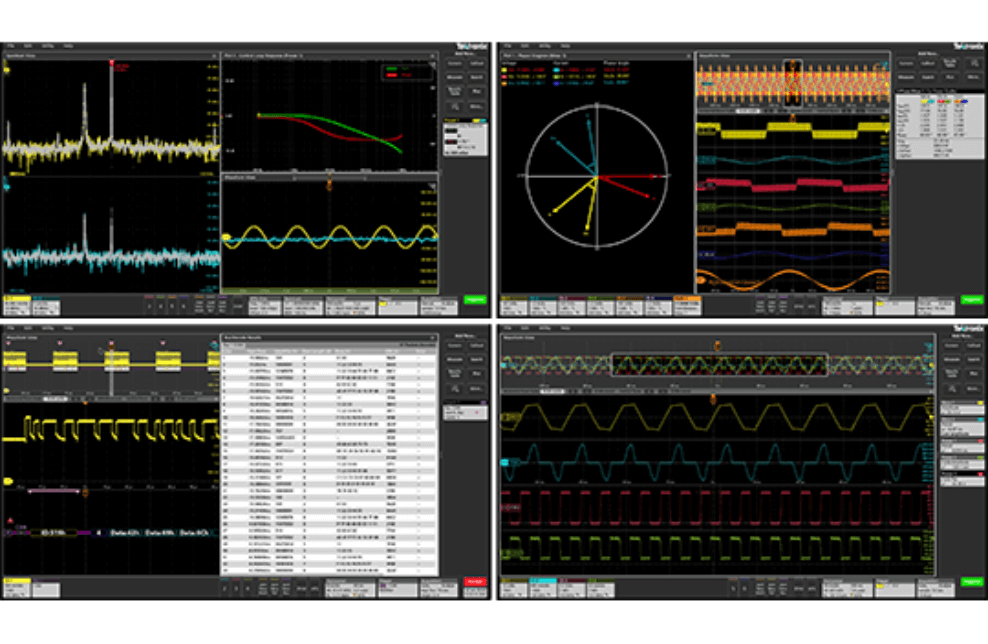

O MSO 4 Series B incorpora uma nova plataforma de processamento que mais que dobra a sua capacidade de resposta em relação à versão antiga. Além disso, a largura de banda (até 1,5 GHz) e as funcionalidades (Gerador de Funções, Análise de Protocolos, Análise de Espectro Avançada) são adicionadas por opção de software. Isso permite que o escopo evolua conforme a sua necessidade de P&D, garantindo que seu instrumento se mantenha relevante e rápido no futuro.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu osciloscópio, abaixo estão os acessóros desta série:
Sondas passivas 10X com interface TekVPI® e baixa capacitância. (O modelo incluído no MSO4 varia conforme a Largura de Banda(1GHz, 500MHz ou 250MHz)).
Sonda de tensão ativa de com interface TekVPI.
Sonda de 8 canais digitais de baixo carregamento. Necessária para ativar a funcionalidade MSO nos FlexChannels.
Adiciona Gerador Arbitrário/Função (AFG) de 50 MHz ao osciloscópio.
Trigger e análise de protocolos automotivos: CAN, CAN FD, LIN e FlexRay.
Trigger e análise de protocolos de computação: USB 2.0 Low/Full/High Speed.
Inclui todos os pacotes seriais (I2C, SPI, RS-232, Automotivo, Computação).
Adiciona medições avançadas de análise de potência e fontes de alimentação.
Inclui DVM (Digital Voltmeter) e Frequencímetro.
Adiciona o modo Spectrum View avançado para análise de domínio de frequência.
O 4 Series MSO é a plataforma de bancada ideal para engenheiros de P&D, oferecendo alta resolução de 12 bits e a flexibilidade dos FlexChannels.
Ação: Defina a configuração de canais (4 ou 6), a Largura de Banda desejada e o tamanho da memória de aquisição.
Adicione recursos que transformam cada FlexChannel em uma ferramenta multifuncional:
Ação: Selecione as opções de software (AFG, Análise Serial, Análise de Potência) necessárias para o seu trabalho.
Com a configuração técnica definida, finalize o processo:
Ação: Entre em contato com a equipe da CISTEK. Iremos fornecer um orçamento detalhado, tirar qualquer dúvida técnica restante e orientar sobre a finalização da sua compra.
