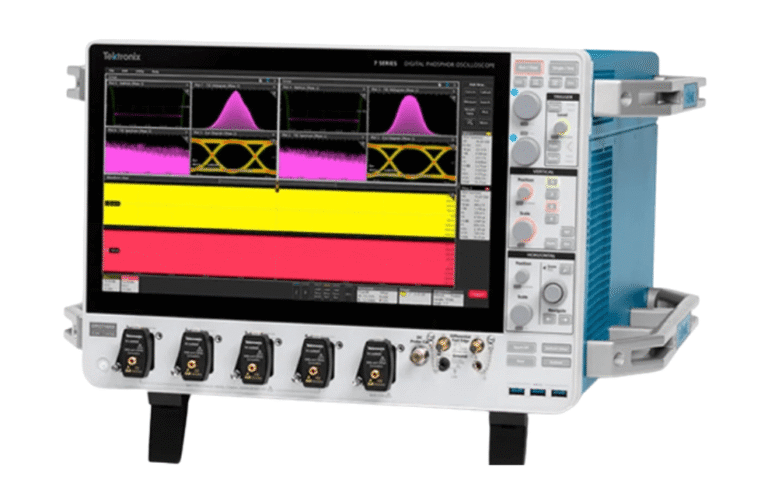

O Tektronix 7 Series DPO é o osciloscópio de ultra-performance projetada para o debug e validação de alta velocidade. Ele entrega até de largura de banda e amostragem de , com uma resolução vertical nativa de . Sua arquitetura de baixo ruído vertical garante a melhor fidelidade de sinal e precisão da categoria. O DPO7 oferece até canais de entrada TekConnect e de memória. A análise é otimizada pela tela Full HD de e pela conectividade de Ethernet (opcional), ideal para lidar com grandes volumes de dados de alta frequência.
Projetado para ambientes de P&D, o DPO7 possui uma interface de usuário intuitiva (built-for-touch), um grande display Full HD de e o recurso de rede Ethernet (opcional SFP+) para transferência de dados massivos. Esta combinação garante a produtividade e o processamento necessários para a análise avançada de sinais de alta velocidade, além de facilitar a colaboração e o acesso remoto ao instrumento.

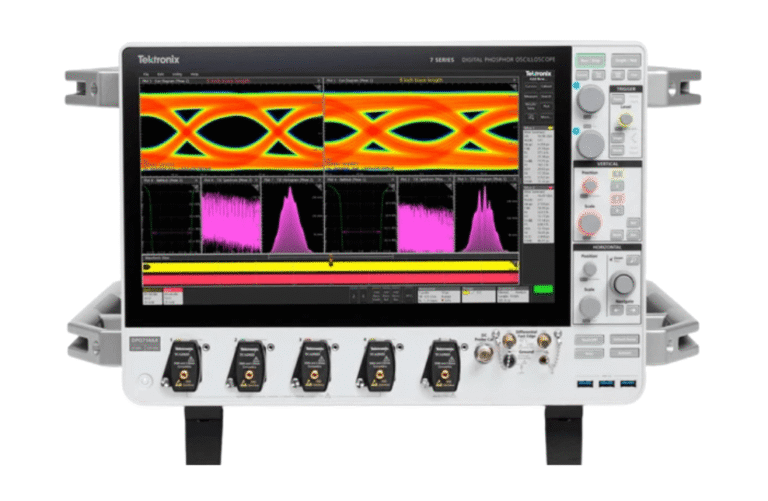

O DPO7 é o osciloscópio de mais alta performance da Tektronix. Com largura de banda de até 25 GHz e taxa de amostragem de 125 GS/s , entrega a performance em tempo real mais precisa da sua classe. É especificamente projetado para análise de Signal Integrity, jitter, e o debug de sistemas complexos. Seu desempenho inigualável é a garantia que o seu projeto de validação terá a margem de segurança crítica.

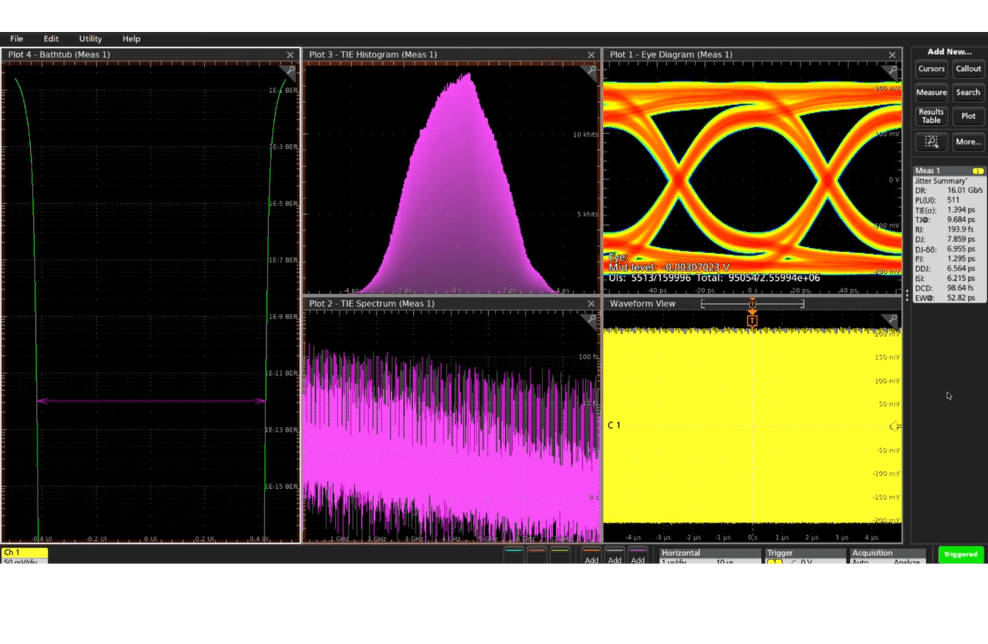

A arquitetura do DPO7 é otimizada para fidelidade máxima. Possui um ADC de 10-bit de resolução e baixo ruído vertical (Low Vertical Noise) , crucial para a análise de sinais de baixa amplitude em ambientes ruidosos. A tecnologia QuietChannel™ com CTLE ativo garante o melhor ENOB (Effective Number of Bits), tornando-o essencial para caracterização de Power Integrity e Eye Diagram Analysis.

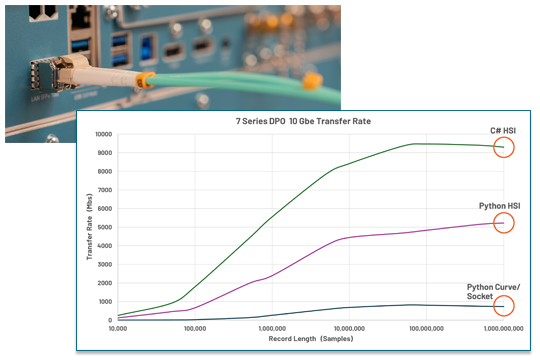

Otimizado para o fluxo de trabalho em P&D, o DPO7 possui uma interface touch built-for-touch e um display Full HD de 15.6”. Sua conectividade é crítica: o 10 Gb Ethernet (SFP+) com tecnologia TekHSI™ minimiza o tempo de teste, garantindo o throughput de dados até 10x mais rápido para análise de dados massivos e automação. Esta arquitetura de alto desempenho acelera a análise avançada de sinais de alta velocidade e facilita a colaboração remota, garantindo maior produtividade em seu laboratório.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu osciloscópio, abaixo estão os acessóros desta série:
Pontas de prova diferenciais de alta performance (até 33 GHz), que permitem alternar entre medições Diferenciais, Single-ended e Modo Comum sem reconexão física.
Adaptador TekConnect para conector coaxial de 2.92 mm (até 33 GHz) , fundamental para conectar cabos de altíssima frequência e minimizar perdas na medição.
Adiciona mais de 30 medições de jitter e algoritmos avançados , decompondo componentes como DCD, ISI e PJ para diagnóstico completo de Signal Integrity.
Permite modelagem de canal, de-embedding de cabos e sondas, e aplica equalização de receptor/transmissor (CTLE, FFE, DFE). Essencial para recuperar a fidelidade do sinal.
Habilita a análise no Domínio do Tempo (TDR/TDT) , sendo crucial para caracterização de impedância de canais e cabos e validação de interconexões.
Transforma o DPO7 em uma solução completa de Análise Vetorial de Sinais (VSA) de banda larga , ideal para análise avançada de RF e monitoramento de espectro.
Expansão da Memória de Registro padrão (500 Mpts) para 2 Gpoints por canal , permitindo a captura de longas durações de sinal em alta taxa de amostragem.
Adiciona um Gerador Arbitrário/Função integrado , com até 100 MHz e 13 tipos de forma de onda predefinidas , útil para simulação e teste de margem.

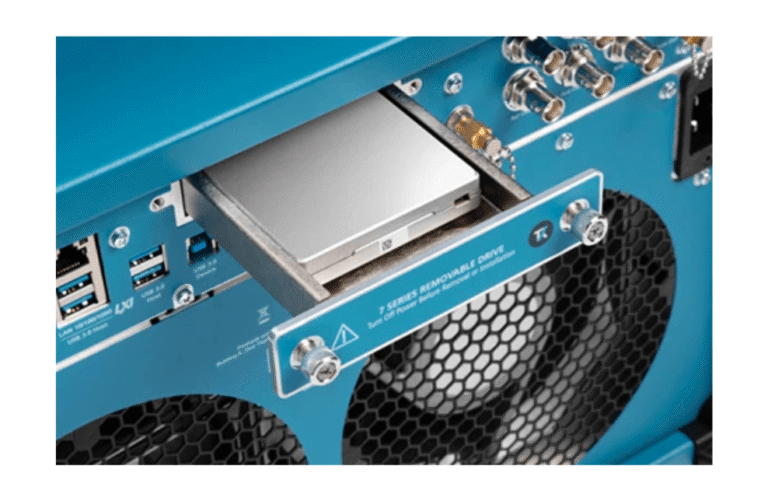

Adiciona um SSD removível com Windows 10 , permitindo a execução de softwares de terceiros e aplicações de automação de testes diretamente no instrumento.
O 7 Series DPO é a plataforma de aquisição de sinais de mais alta fidelidade da Tektronix, essencial para a validação de designs complexos em alta velocidade (Digital, RF e Power Integrity).
Ação: Defina a Largura de Banda (até 25 GHz) e o tamanho da Memória de Aquisição (até 2 Gpoints).
Adicione as opções de software que transformam o DPO7 em uma solução completa para seu desafio de alta velocidade.
Ação: Selecione as opções de software (DJA, SIM/SIMA, TekExpress, etc.) que garantem que o instrumento resolva seu desafio específico de medição.
Com a sua plataforma e soluções de software definidas, finalize o processo com a garantia da CISTEK.
Ação: Entre em contato com a equipe de consultoria técnica da CISTEK. Iremos validar as suas escolhas de banda, memória e opções de software (garantindo que atendam seu desafio em P&D ou Eletromobilidade) e fornecer um orçamento detalhado e personalizado, alinhado ao nosso compromisso de ser seu parceiro em medição.
