2- ABC das Fontes: Linear vs. Chaveada – Qual escolher?

Por Gilson Tristan | Especialista em Instrumentação Técnica

O dilema da eficiência: Entendendo as diferenças

Na busca pela fonte de alimentação perfeita, o engenheiro se depara com duas topologias principais: a regulação linear e o modo chaveado (SMPS). A principal diferença reside na forma como a energia é processada: enquanto uma foca na simplicidade e pureza do sinal, a outra prioriza a alta eficiência e a economia de espaço na bancada.

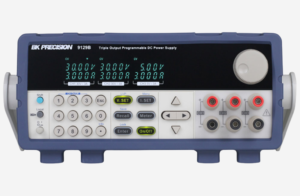

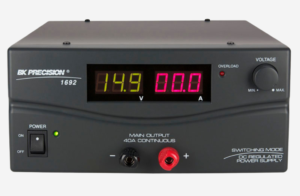

Linear                                Chaveada











Regulação Linear: Onde o baixo ruído é prioridade

A fonte linear opera de forma contínua, utilizando transistores em sua região linear para regular a saída. É a tecnologia favorita para quem trabalha com circuitos sensíveis a interferências, como áudio de alta fidelidade e sistemas de RF.

• Pontos Fortes: Baixíssimo ruído (ripple), resposta a transientes extremamente rápida e construção robusta.

• O Desafio: São ineficientes por natureza, dissipando muita energia na forma de calor, o que as torna grandes e pesadas devido aos transformadores de 60 Hz.

Modo Chaveado (SMPS): Potência e leveza em foco

As fontes chaveadas operam “recortando” a forma de onda em altas frequências (de 50 kHz a 1 MHz), o que permite o uso de transformadores e indutores muito menores e mais leves.

• Pontos Fortes: Eficiência que pode chegar a 95%, ocupando pouco espaço na bancada e oferecendo preços mais competitivos para altas potências.

• O Desafio: O chaveamento gera interferência eletromagnética (EMI), exigindo filtros complexos para que o ruído não interfira no seu dispositivo sob teste.



Tabela Comparativa: O veredito técnico

Baseado no guia do Gilson Tristan, preparamos este resumo para facilitar sua escolha:

Característica	Fonte Linear	Fonte Chaveada
Ruído (Ripple)	Extremamente Baixo	Moderado a Alto
Eficiência Média	30% a 40%	75% a 95%
Peso e Tamanho	Grande e Pesada	Compacta e Leve
Resposta a Transientes	Muito Rápida	Mais Lenta
