3- ABC das Fontes: Sensoriamento e Controle Remoto

Por Gilson Tristan | Especialista em Instrumentação Técnica

Sensoriamento Remoto: Precisão absoluta na carga

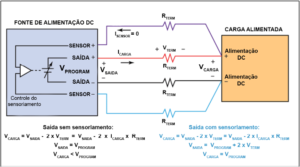

Em aplicações de alta corrente, a resistência interna dos cabos de conexão causa uma queda de tensão inevitável. Isso significa que a tensão que sai da fonte não é a mesma que chega no seu dispositivo. O recurso de Sensoriamento Remoto (Remote Sense) utiliza entradas de alta impedância para medir a tensão diretamente nos terminais da carga, corrigindo a saída automaticamente para compensar as perdas.

• Dica Técnica: Sempre transe ou blinde os fios de sensoriamento para evitar que ruídos externos interfiram na regulação da fonte.

  • Trançar: Ao enrolar os fios de sense um no outro, qualquer ruído eletromagnético externo atinge ambos por igual, mas em direções opostas, fazendo com que o ruído se “cancele”.

  • Blindar: Significa usar fios envolvidos por uma malha metálica aterrada. Essa malha atua como uma “Gaiola de Faraday”, bloqueando interferências de rádio (RFI) de motores ou outras máquinas próximas para que a fonte não receba uma leitura falsa.





Associação em Série e Paralelo: Escalando potência

Sua aplicação exige mais tensão ou mais corrente do que uma única fonte pode oferecer? Muitas unidades da B&K Precision, como a Série 9115, permitem associações inteligentes.

• Em Série: Soma-se a tensão das unidades (ex: três fontes de 80 V podem fornecer até 240 V).

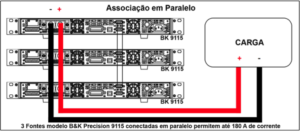

• Em Paralelo: Soma-se a capacidade de corrente (ex: três unidades de 60 A podem entregar até 180 A).

• Mestre/Escravo: Configure apenas a unidade mestre e as outras seguirão os parâmetros automaticamente.




Controle Analógico vs. Programação Digital

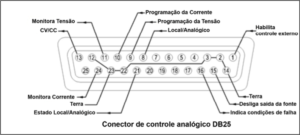

A versatilidade de uma fonte profissional também está em como ela é controlada. Enquanto a programação digital (via USB, LAN ou RS232) é ideal para testes automatizados em linhas de produção, o controle analógico permite variar a saída através de sinais externos de tensão ou resistência. Modelos como a PVS10005 trazem conectores DB25 para essa integração direta com outros sistemas de controle.

Segurança Total: Além do OVP e OCP

Proteger o seu protótipo é tão importante quanto alimentá-lo. As fontes CISTEK contam com proteções robustas como:

• OVP (Sobre Tensão): Trava a saída se a voltagem subir além do limite.

• OCP (Sobre Corrente): Evita que a carga “puxe” energia demais.

• OTP (Sobre Temperatura): Desliga o sistema se os componentes internos aquecerem perigosamente.

• OPP (Sobre Potência): Monitora se o conjunto V x A excede o limite do equipamento.

• Keylock: Bloqueia o painel frontal para que ninguém mude a configuração acidentalmente durante um teste longo.
