O DAQ3120 é um sistema de aquisição de dados (DA) e chaveamento de bancada que oferece uma solução completa para adquirir, analisar e registrar medições físicas variadas. Seu design modular e compacto possui um mainframe de 3 slots com um Multímetro Digital (DMM) de 6½ dígitos embutido.
Com precisão DCV básica de 0.0035%, o DAQ3120 é ideal para aplicações em P&D e inspeção de componentes. Ele suporta 14 tipos de entrada diferentes, incluindo temperatura, tensão, corrente, resistência e strain (tensão/deformação). O sistema pode ser expandido para até 120 canais e oferece velocidades de varredura de até 450 canais/s. A conectividade é versátil com LAN, USB e Micro GPIB opcional.

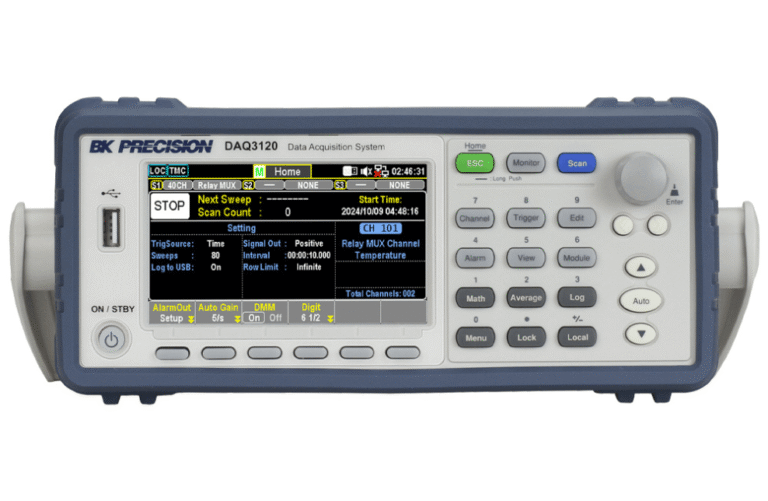

O DAQ3120 se destaca por integrar um DMM de 6½ dígitos de alta precisão diretamente no mainframe de 3 slots. Com uma precisão DCV básica de 0.0035%, ele fornece medições de alta resolução e elimina a necessidade de comprar um DMM de bancada separado. Isso não apenas otimiza o espaço e o custo, mas também simplifica a arquitetura do sistema de testes. O DMM integrado faz a aquisição de 14 tipos de entrada, incluindo AC/DC, resistência, capacitância, frequência, temperatura e strain.

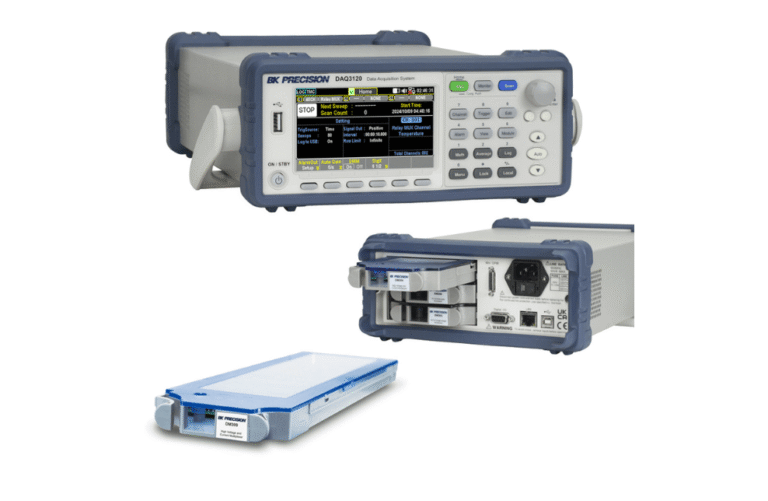

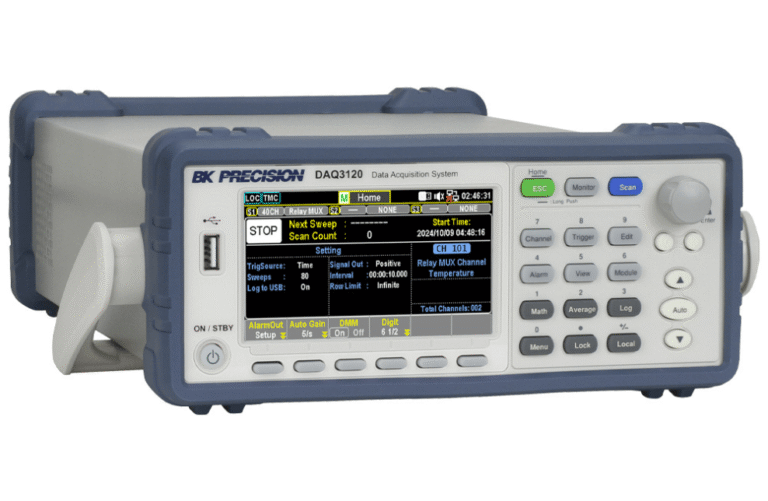

O mainframe aceita até 3 módulos em qualquer combinação, permitindo a expansão para até 120 canais. O sistema oferece 7 módulos de chaveamento (multiplexação) e funções, como o DM300, que utiliza relés de estado sólido para varreduras de alta velocidade de até 450 canais/s. Essa velocidade é essencial para aplicações de inspeção e monitoramento de stress em P&D. Além disso, o módulo DM309 expande a capacidade de medição para 600 VDC/400Vrms.

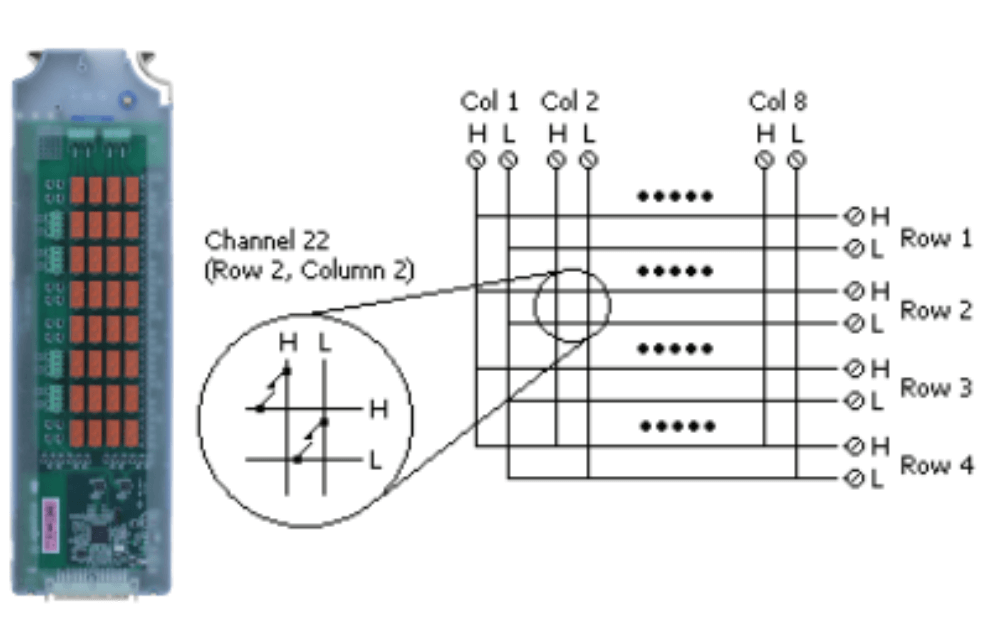

A modularidade do DAQ3120 se estende além da medição de canais. O módulo DM304 (Matriz 4 x 8) permite que diferentes equipamentos de teste se conectem a múltiplos pontos do DUT simultaneamente. Já o módulo DM307 (Multifunção) adiciona portas DIO (16 bits), um totalizador de 100kHz e 2 saídas analógicas (DAC). Essas funções de controle e saída tornam o DAQ3120 um controlador de sistema de teste de fato, e não apenas um registrador de dados passivo.

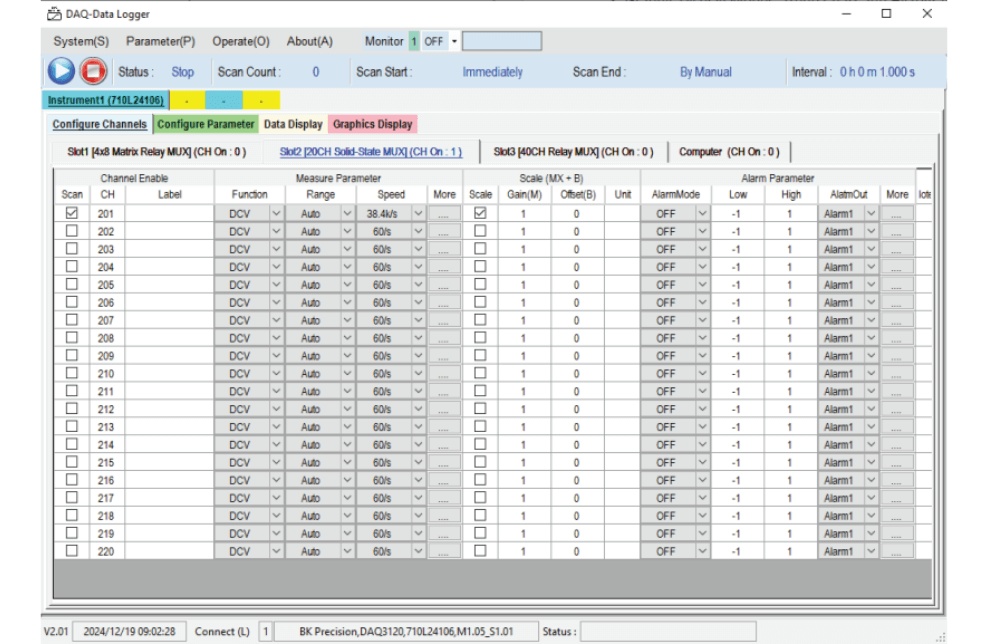

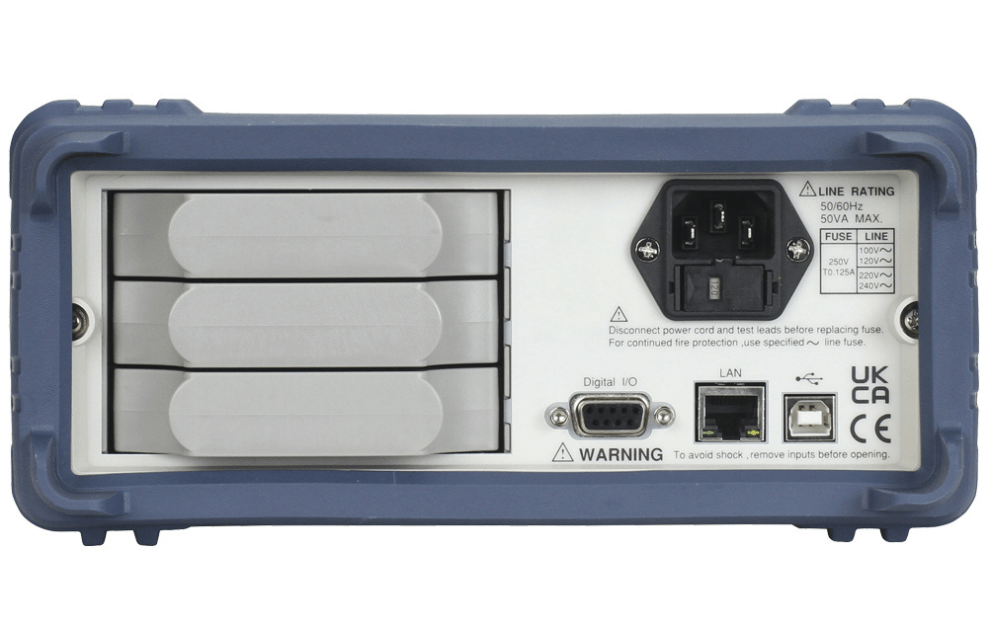

O DAQ3120 é totalmente preparado para o ambiente ATE, oferecendo interfaces LAN, USB (USBTMC) e Micro GPIB opcional. O software gratuito DAQ-Data Logger PC Software permite o controle intuitivo, a configuração de testes e a visualização de dados em tempo real (tabela, tendência ou histograma). Além disso, a interface web embutida fornece um painel frontal virtual, permitindo o controle remoto por qualquer dispositivo na rede sem a necessidade de instalação de software.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu data acquisition, abaixo estão os acessóros desta série:
Base com interface Micro GPIB integrada, ideal para sistemas ATE legados.
Módulo de 20 canais com relé de estado sólido, essencial para varreduras de 450 ch/s e medição de temperatura.
Módulo de 40 canais (Single-Ended), ideal para maximizar a contagem de canais em 300 V (até 120 canais no total).
Permite medições de alta tensão (600 VDC/400 Vrms) e 2 canais dedicados de corrente (2 A)
Adiciona E/S digital (16 bits), totalizador de 100 kHz e 2 saídas analógicas (± 12 V), transformando o sistema em um controlador.
Kit para montagem em rack de 19 polegadas.
Base: Selecione DAQ3120 ou DAQ3120-GPIB. O modelo -GPIB é recomendado para integração em sistemas ATE existentes.
Ação: Defina a base (-GPIB, se necessário) e o sistema de comunicação principal.
Velocidade: Para varredura rápida, escolha o módulo DM300 (450 ch/s).
Contagem de Canais: Para máxima densidade, use o DM303 (40 ch Single-Ended).
Função Especial: Se precisar de Alta Tensão ou Corrente, use o DM309; se precisar de controle de saída ou E/S digital, use o DM307.
Ação: Selecione a combinação de até 3 módulos que cobre os requisitos de medição e controle.
Software: Use o software gratuito DAQ-Data Logger e a Interface Web para controle remoto e análise.
Garantia: O investimento tem 3 anos de garantia.
Ação: Contate a CISTEK para validarmos a combinação de módulos e o suporte à integração no seu sistema ATE.
