O Keithley DAQ6510 é um sistema de aquisição de dados e switch de precisão que combina as funcionalidades de um DMM de 6½ dígitos com um Digitizador de Alta Velocidade em um mainframe compacto e modular. A sua interface touchscreen capacitiva de 5 polegadas simplifica a configuração e a análise gráfica dos dados.
Com capacidade para 20 canais e expansível para até 80 canais, o DAQ6510 atinge velocidades de varredura de até 800 canais/s e amostragem de 1 MSa/s no modo digitizador. Sua precisão de 0.0025% DCV o torna uma ferramenta de metrologia e engenharia de testes. O sistema é ideal para testes de larga escala, monitoramento ambiental e caracterização de componentes.

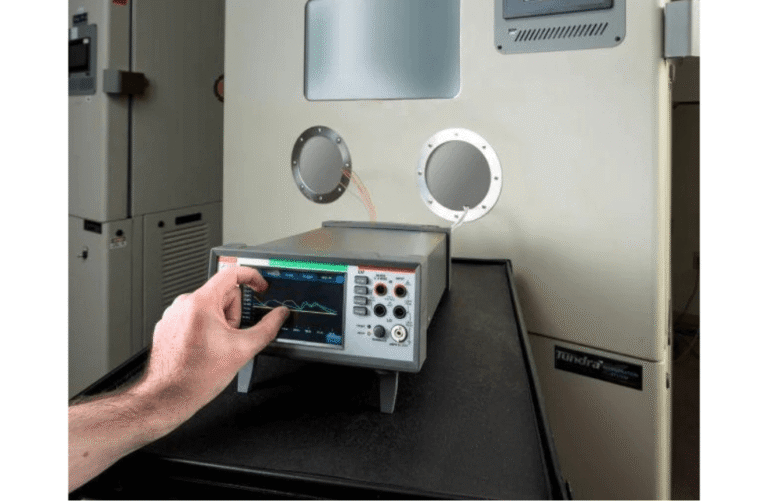

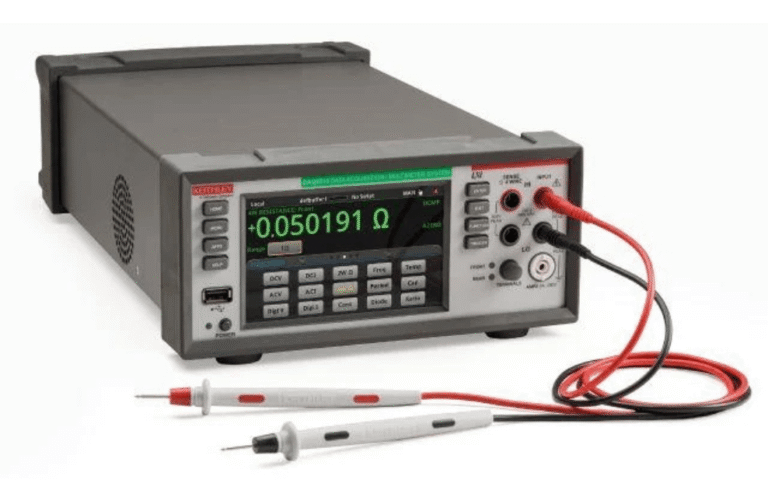

O DAQ6510 é a solução da CISTEK para engenheiros que precisam de precisão metrológica e alta velocidade em um só instrumento. O sistema integra um DMM de 6½ dígitos com uma precisão de 0.0025% DCV. Além disso, ele possui um Digitizador de 1 MSa/s e 16 bits que permite a captura de formas de onda e transientes rápidos diretamente em até 80 canais. Esta capacidade gráfica de análise de sinal em alta velocidade, normalmente reservada a osciloscópios, é crucial para identificar anomalias e ruídos em sistemas ATE.

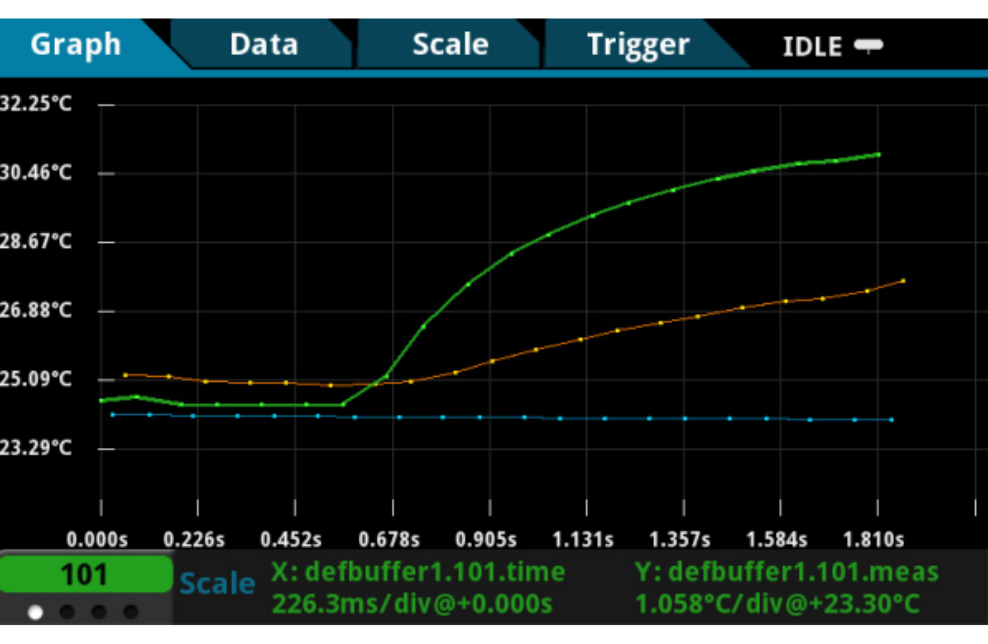

O DAQ6510 eleva a usabilidade com seu ecrã touchscreen capacitivo de 5 polegadas. Esta interface permite a análise gráfica em tempo real dos dados de aquisição com funcionalidade pinch-and-zoom. É possível plotar dados, realizar estatísticas (Min/Max, Pk-Pk) e configurar testes diretamente no ecrã. A CISTEK oferece esta ferramenta para simplificar a operação em campo e laboratório, transformando dados brutos em insights visuais de forma imediata.

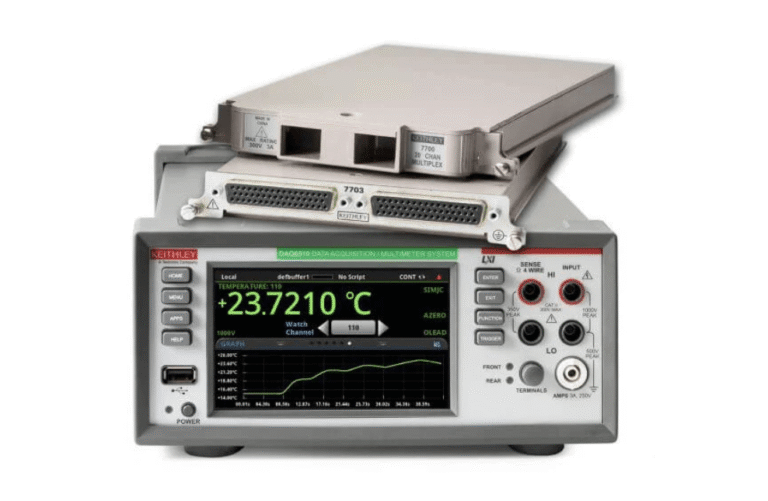

O DAQ6510 é uma máquina de produtividade para o ambiente ATE. Com varreduras de até 800 canais/s (usando o módulo 7703 A), ele reduz drasticamente o tempo de teste. O mainframe suporta até 80 canais analógicos (com módulos switch de 20 canais) e 40 canais de atuador. Sua arquitetura permite a medição de 15 funções, incluindo temperatura (Termopar/RTD), tensão, resistência e capacitância, com capacidade de memória interna não volátil para 1 milhão de leituras.

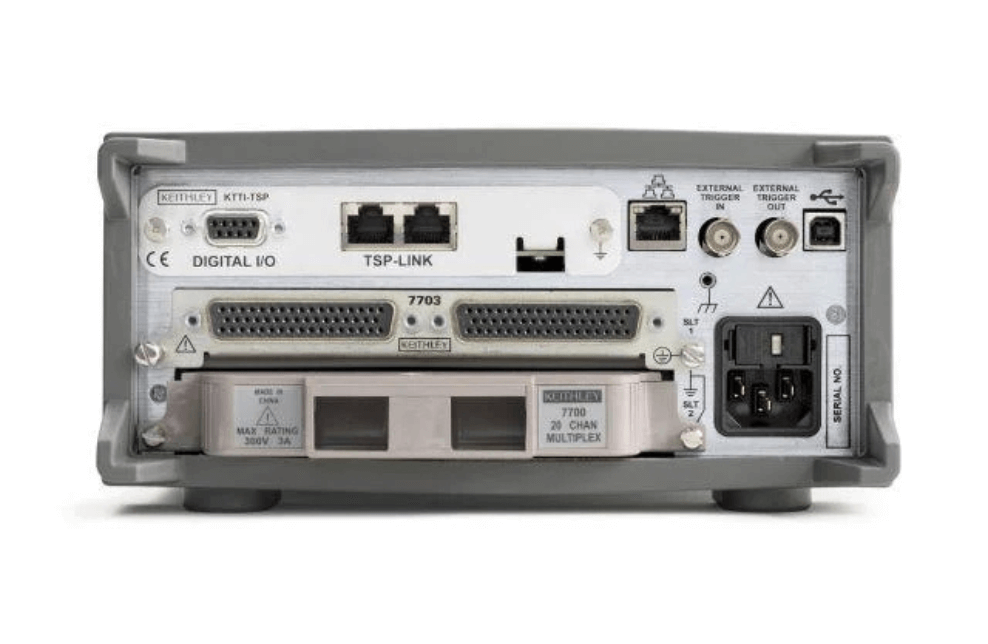

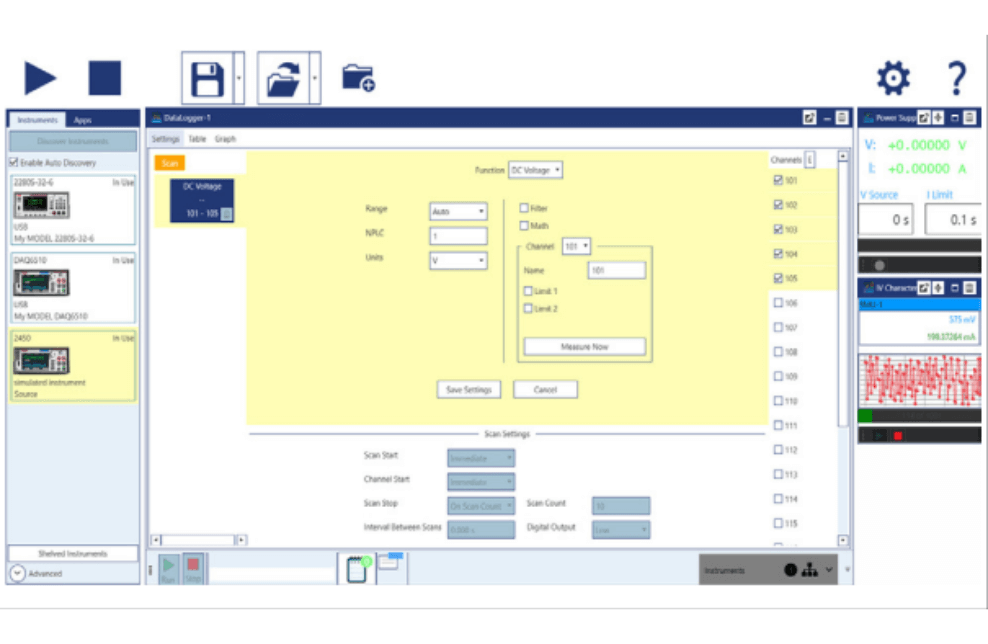

O DAQ6510 utiliza a linguagem de programação SCPI e é compatível com os drivers LabVIEW/IVI. Ele também se integra perfeitamente ao ecossistema Keithley, podendo ser controlado pelo software KickStart. A CISTEK se dispoe para ajudara integrar este sistema a seu ambiente de teste, aproveitando as interfaces de comunicação LAN, USB e GPIB (opcional). Além disso, ele possui 10 E/Ss digitais e trigger externo.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu data acquisition, abaixo estão os acessóros desta série:
Necessários para controle através da interface GPIB (opcional).
Módulo switch de estado sólido (relé) para varredura de até 800 ch/s. Ideal para maximizar o throughput.
Módulo de relé de armadura (eletromecânico) de uso geral para canais de tensão.
Módulo de maior densidade (40 ch) e com 2 canais de corrente integrados.
Necessário para instalação em racks de 19 polegadas (opcional).
Precisão: Valide a necessidade da precisão de 0.0025% DCV.
Velocidade: Se precisar de varredura rápida, inclua o Módulo 7703A (800 ch/s. Se precisar de análise de transientes, utilize o modo Digitizador de 1 MSa/s.
Ação: Selecione os módulos switch (7703A, 7700, 7702) de acordo com a velocidade, contagem e tipo de medição.
Interface: Defina a interface (LAN, USB, ou GPIB opcional) e confirme a necessidade do cabo GPIB (série 7007-x).
Software: Use o KickStart para visualização e análise de dados.
Ação: Instale e configure o sistema de comunicação (LAN/USB é padrão).
Suporte: A CISTEK oferece know-how para a montagem de sistemas DAQ/Switch.
Ação: Contate a CISTEK para finalizarmos a combinação de módulos e o suporte à integração no seu sistema ATE.
