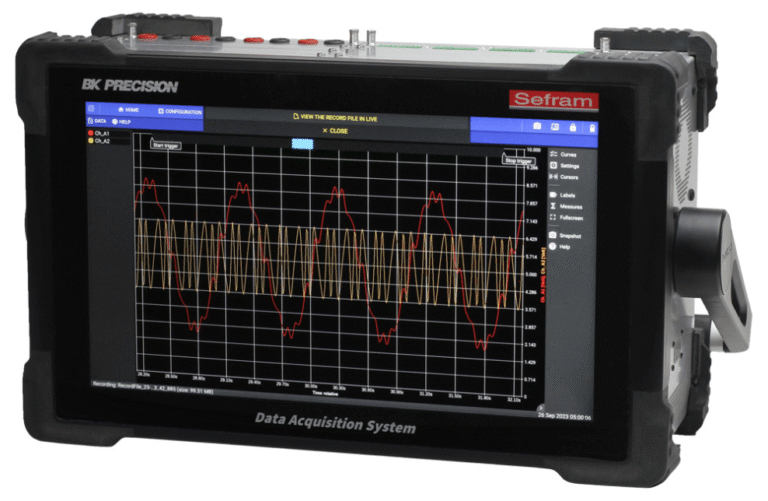

O DAS1800 é um sistema modular de Aquisição de Dados (DA) de alta velocidade e portabilidade que se adapta a uma ampla gama de aplicações críticas. Com 10 slots para módulos plug-and-play e capacidade de expansão para até 80 canais analógicos, ele é ideal para validação de produtos, monitoramento de processos e P&D em Eletromobilidade e Eletrônica de Potência. O sistema se destaca por sua capacidade de Power Analysis (Classe S) para redes de até 1500 VDC, calculando e registrando parâmetros de potência em tempo real ao lado das medições analógicas. Seu ecrã Full HD touchscreen de 15.6″ e o SSD interno de 2 TB garantem visualização e gravação de longo prazo sem precedentes.

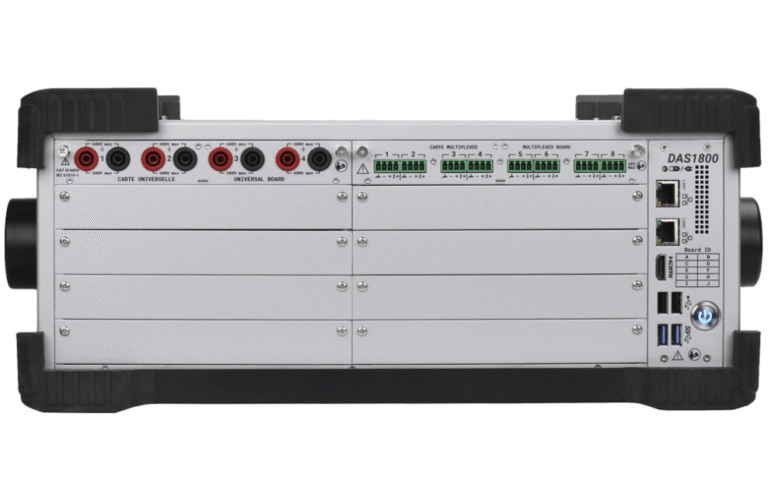

O DAS1800 é a solução modular definitiva para a complexidade crescente dos testes de hoje. Com 10 slots padrão e design plug-and-play, permite a configuração ideal para cada aplicação. O cliente pode escolher entre 4 tipos de módulos (Universal, Alta Impedância, Alta Tensão e Multiplexado) para medir tensão, corrente, resistência e temperatura. Isso significa que o usuário pode medir desde sinais de baixa voltagem em 5 kSa/s (D18-MUX8) até transientes rápidos em 1 MSa/s (D18-UNI4), tudo na mesma estrutura. A CISTEK oferece esta flexibilidade para garantir que o seu investimento cresça com suas necessidades.

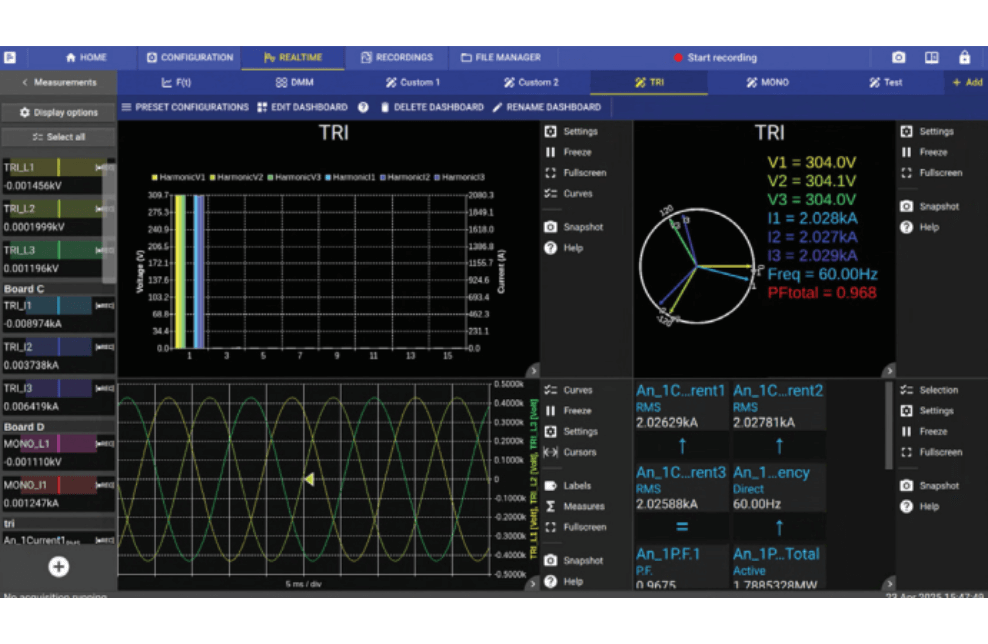

O DAS1800 é essencial para o futuro da Eletromobilidade e Energia Renovável. O módulo D18-HVM4 (High Voltage) é capaz de medir sinais de alta tensão até ± 1500 VDC ou 1000 Vrms com certificação de segurança CAT III 1500 V. Além disso, o sistema integra análise abrangente de potência (Classe S) para redes DC, monofásicas e trifásicas. Isso permite calcular e registrar parâmetros de potência e energia em tempo real, lado a lado com os dados analógicos brutos.

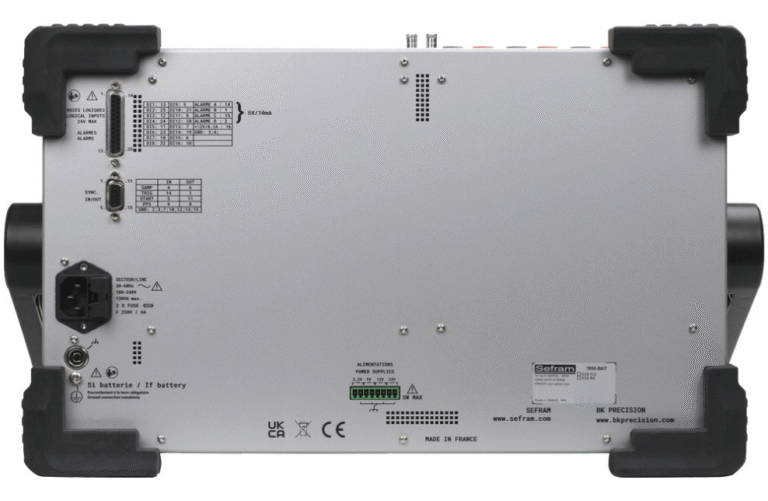

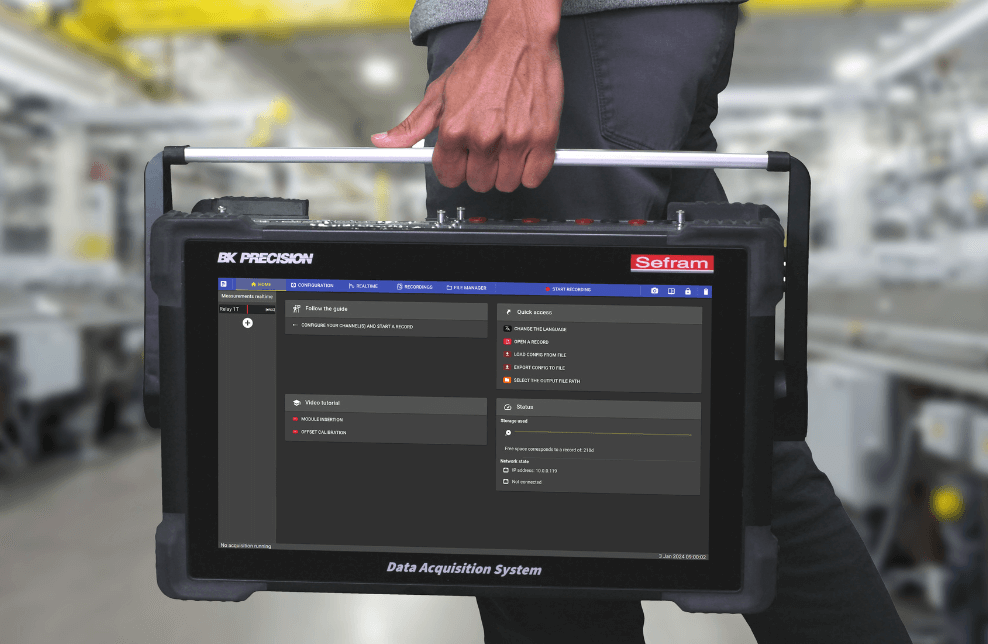

O DAS1800 foi projetado para portabilidade e usabilidade em campo. Possui um ecrã touchscreen Full HD de 15.6 polegadas com recursos multi-touch como pinch-to-zoom. O SSD interno de 2 TB, juntamente com a capacidade de gravação em múltiplas taxas de amostragem simultâneas (até 4 diferentes), permitindo o maior tempo de gravação do mercado. Mesmo com a bateria opcional, o base unit pesa apenas 6.8 kg. A CISTEK preza que o pesquisador tenha toda a capacidade de um laboratório no campo.

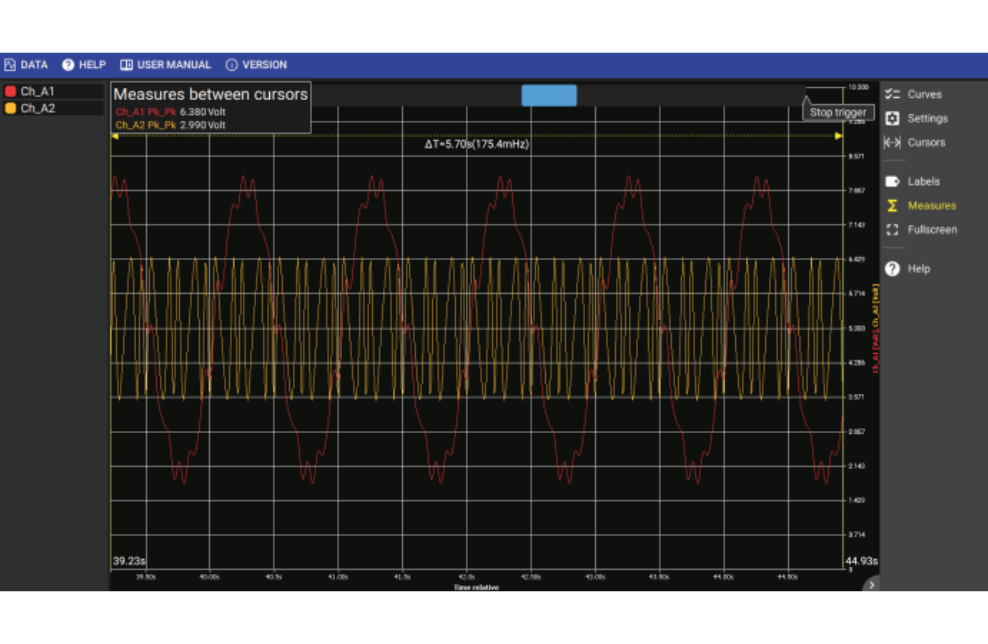

Para integrar e gerenciar os dados, o DAS1800 oferece recursos avançados. O sistema suporta sincronização de tempo opcional com IRIG, GPS e PTP (IEEE1588). A biblioteca de sensores integrada facilita a configuração de canais. Para controle remoto, o equipamento utiliza Web Server, VNC (Virtual Network Computing) e comandos SCPI. O software DASpro (livre de licença) permite visualizar e analisar os arquivos gravados (.mf4) no PC.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu data acquisition, abaixo estão os acessóros desta série:
Essenciais para configurar o sistema (mín. 1). O HVM4 é crucial para o mercado de Eletromobilidade (até ± 1500 VDC).
O MUX8 expande o número de canais a 5 kSa/s para monitoramento de tendências.
Unidade base com bateria para portabilidade e uso em campo (até 3,5 horas).
Opção de fábrica para habilitar IRIG, GPS e PTP, crucial para sincronização de múltiplos sistemas em testes de grande porte.
Acessórios passivos necessários para medir correntes de forma precisa (através de derivador/shunt).
Canais/Velocidade: Valide o número total de canais (até 80) e a velocidade máxima exigida (até 1 MSa/s/ch).
Módulos: Escolha os módulos necessários. O D18-HVM4 é mandatório se for testar alta tensão (acima de 600 VDC).
Ação: Selecione a quantidade e o tipo de módulo (UNI4, HVM4, MUX8, HIZ4) que o cliente precisa, considerando a Taxa de Amostragem vs. o Número de Canais.
Portabilidade: Inclua o DAS1800-BAT se o sistema for usado em campo.
Sincronização: Adicione a opção D18-SYNC para sincronização de tempo externo (GPS/PTP).
Análise: Utilize o recurso Power Analysis para redes trifásicas ou DC de alta tensão.
Ação: Defina as opções de Sincronização e Bateria e considere a necessidade de Shunts para medição de corrente.
Consultoria: Devido à natureza modular (passos 1 e 2), a configuração do DAS1800 é um sistema completo.
Suporte: O produto possui 3 anos de garantia e suporte CISTEK.
Ação: Contate a CISTEK. Iremos auxiliar no preenchimento do Formulário de Pedido para garantir a montagem correta e o orçamento final do sistema modular.
