O DAS1700 é um Gravador Sem Papel (Paperless Recorder) modular de alta velocidade, projetado para capturar e registrar sinais transientes e de longa duração. A unidade base possui 3 slots (expansível para 6) e pode ser configurada com 4 tipos de placas de medição, atingindo até 72 canais analógicos com a opção de expansão. Sua capacidade de amostragem chega a 1 MSa/s em até 36 canais simultaneamente.
Este sistema é ideal para P&D, testes de campo e manutenção. Possui modo dedicado para Power Analysis (50 Hz a 1 kHz, monofásico ou trifásico) e aceita entradas CAN/LIN opcionais para aplicações automotivas. O ecrã touchscreen de 15.6″ e o SSD interno de 500 GB (expansível para 2 TB) garantem gravação e análise eficientes.

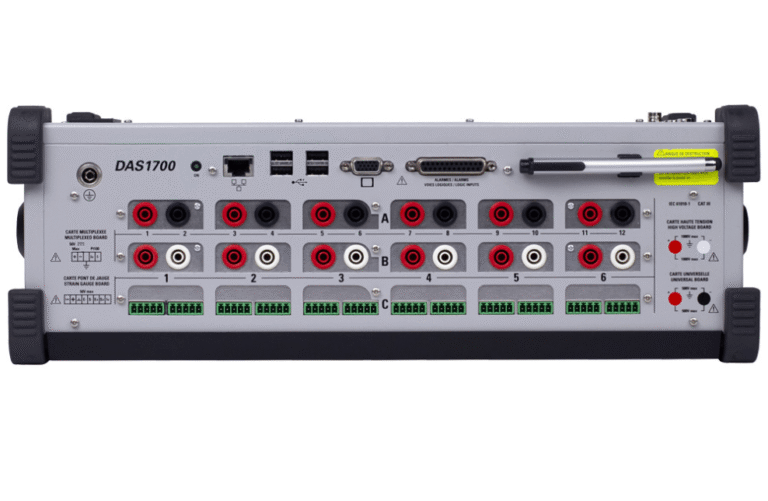

O DAS1700 começa com 3 slots para placas de medição, mas sua verdadeira força está na modularidade expansível. É possível adicionar uma unidade de extensão para um total de 6 slots e até 72 canais analógicos. O sistema suporta 4 tipos de placas: Universal (6 ch), Alta Tensão (6 ch, até 1000 Vrms), Multiplexado (12 ch, 5 kSa/s), e Strain Gauge (6 ch, 100kSa/s). Essa modularidade permite que a CISTEK configure a solução exata para a necessidade do cliente, seja para monitoramento de processos ou para testes de alta tensão.

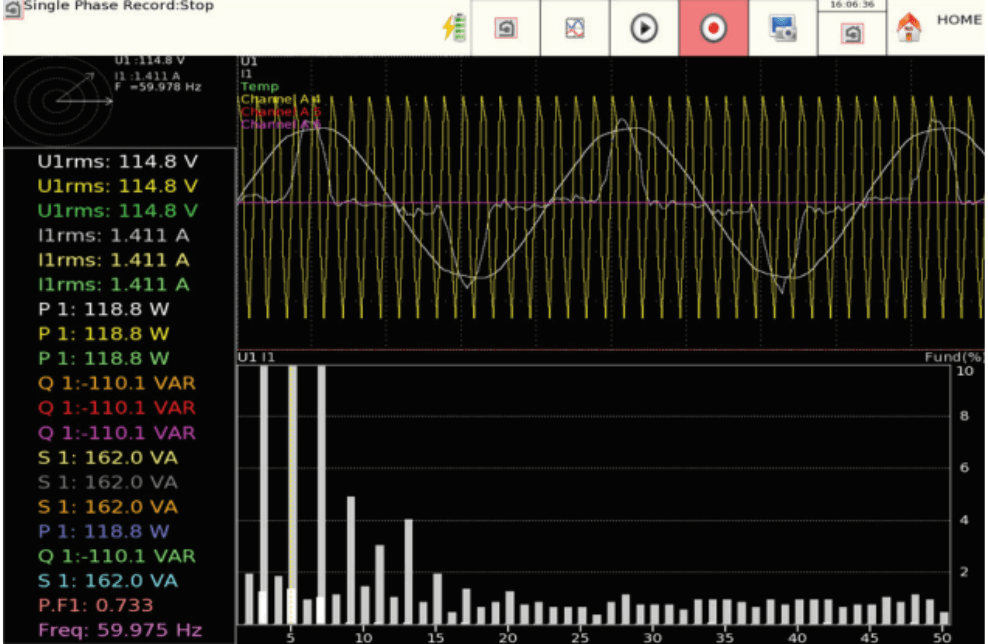

O DAS1700 possui um modo dedicado para Power Analysis, que é vital para o mercado de Eletrônica de Potência. Ele permite a análise de redes elétricas monofásicas e trifásicas (50 Hz, 60 Hz, 400 Hz e 1 kHz). As medições incluem valor médio, RMS, pico, fator de crista (crest factor), THD (Distorção Harmônica Total), potência ativa, reativa e aparente. Além disso, o sistema oferece opções CAN e LIN, tornando-o uma ferramenta indispensável para o desenvolvimento e teste de sistemas automotivos e de mobilidade.

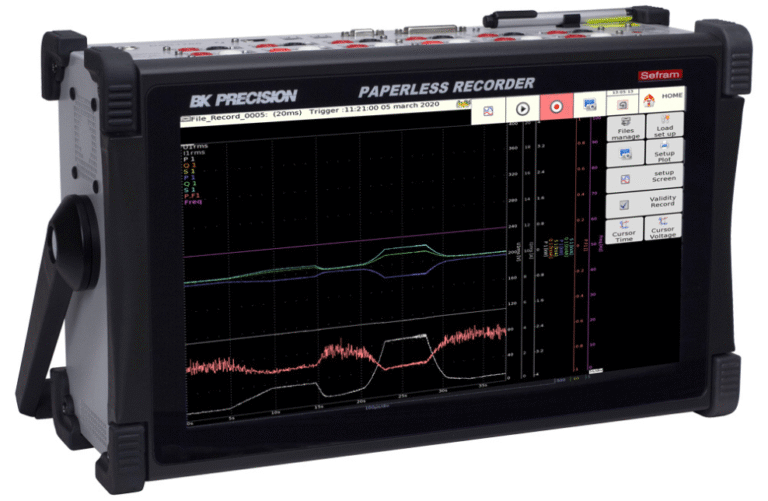

Construído em um estojo robusto e pesando apenas 8 kg (com um cartão instalado), o DAS1700 é ideal para testes de campo. O ecrã TFT touchscreen de 15.6″ facilita a visualização e a configuração. O sistema possui uma opção de bateria interna para até 2 horas de operação. Com o software Sefram Viewer (gratuito) para análise pós-aquisição e o Sefram Pilot para controle remoto, o ciclo de medição e avaliação é acelerado.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu data acquisition, abaixo estão os acessóros desta série:
Placa de 12 canais para medições de RTD, Termopar e Tensão DC, ideal para expandir canais de baixa velocidade.
Chassis de extensão que adiciona 3 slots (total de 6), dobrando a capacidade máxima de canais.

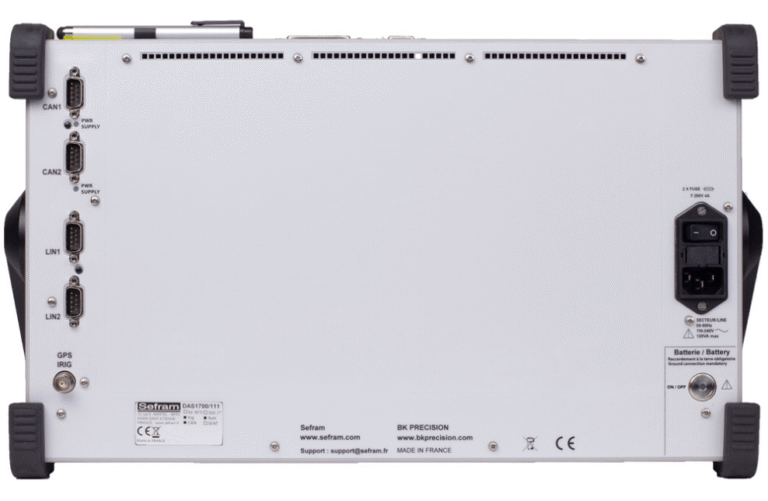

Adiciona entradas CAN/LIN (2 portas) para diagnóstico e testes automotivos.
Kit para montagem em racks de 19 polegadas (opcional).
Bateria interna para até 2 horas de operação em campo.
Capacidade: Defina o número de canais, lembrando que a unidade base tem 3 slots. Adicione a Opção de Extensão (917001000) se precisar de 4 a 6 placas.
Sinais: Escolha as placas necessárias: Alta Tensão ($1000 \text{ V}_{\text{rms}}$) para Eletrônica de Potência ou Strain Gauge para testes mecânicos.
Ação: Selecione as placas e, se necessário, adicione a Opção de Extensão para expandir a capacidade de canais.
Power Analysis: Utilize o modo Power Analysis para redes AC/3-Fases.
Automação: Se a aplicação for automotiva, adicione a Opção CAN/LIN (917005500).
Sincronização: Se necessário, selecione a Opção GPS ou IRIG (mas não ambas) para sincronização de tempo.
Ação: Defina as opções CAN/LIN (Automotivo) e a Sincronização (Teste de Sistema) no pedido de fábrica.
Suporte: O DAS1700 é altamente configurável (Step 1 a 3 no datasheet).
Garantia: O investimento tem 2 anos de garantia.
Ação: Contate a CISTEK. Iremos ajudar a montar o Part Number e a lista de acessórios, garantindo a configuração exata para sua aplicação crítica.
