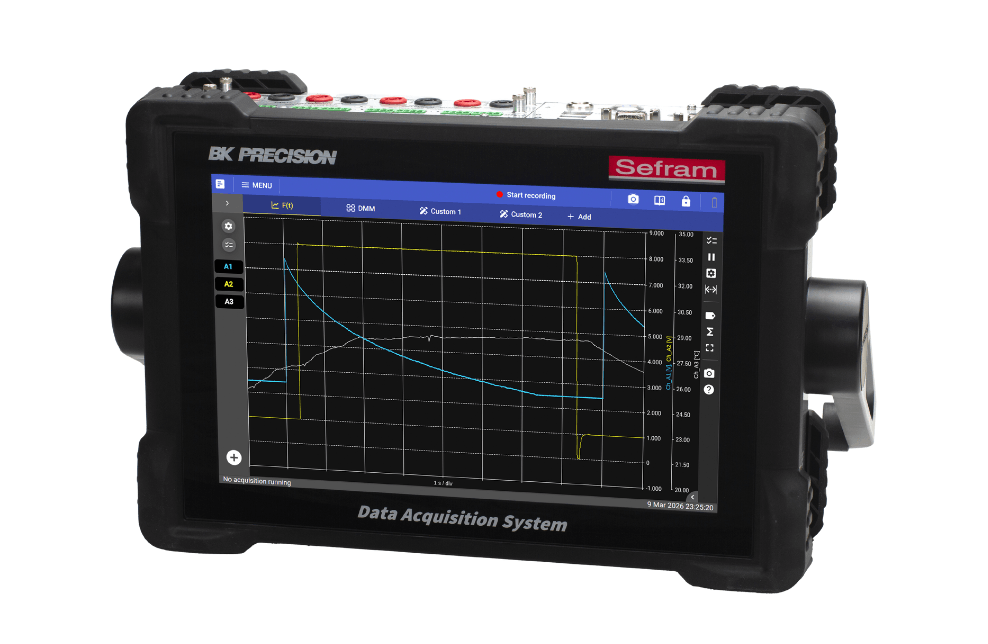

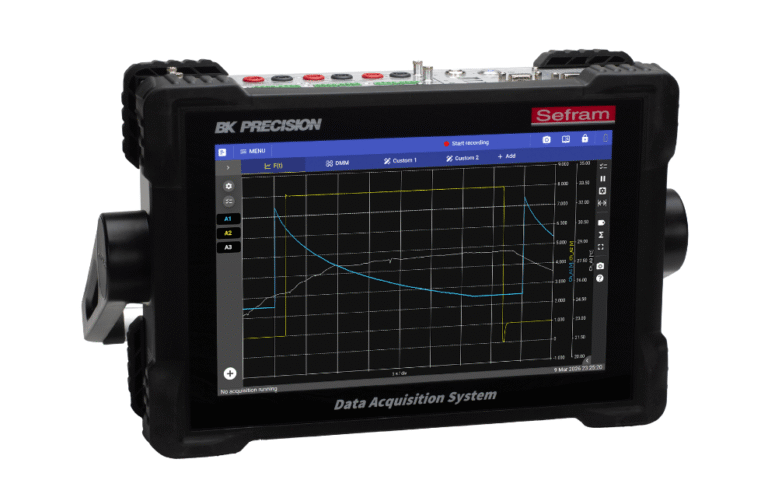

O DAS1820 é a solução definitiva para aquisição de dados em campo e laboratório, oferecendo a potência de um sistema de bancada em um formato compacto. Com arquitetura modular de dois slots, permite capturar sinais de alta tensão (até 1000Vrms) e transientes rápidos com amostragem de 1 MSa/s direto no SSD de 500GB. Equipado com uma tela touch HD de 12 polegadas e fornecido com maleta de transporte reforçada inclusa, é o equipamento ideal para quem busca autonomia e precisão em ambientes severos, com o suporte técnico de engenharia da CISTEK.
Diferente da maioria dos registradores portáteis que limitam a captura de alta velocidade à memória RAM volátil, o DAS1820 redefine a autonomia de dados ao gravar 1 MSa/s simultaneamente em todos os canais diretamente no seu SSD interno de 500 GB. Enquanto concorrentes dependem de cartões SD lentos que limitam a taxa de escrita, este sistema garante que transientes rápidos e sinais complexos sejam registrados por horas, e não apenas segundos. Na CISTEK, sabemos que em ensaios críticos de campo, a continuidade do dado sem interrupções é o que separa um diagnóstico preciso de uma falha de medição.
A arquitetura de dois slots do DAS1820 utiliza o mesmo ecossistema de módulos da linha DAS1800, permitindo uma flexibilidade sem precedentes sem necessidade de calibração de fábrica ao trocar módulos. Com o módulo D18-HVM4, é possível medir diretamente tensões de até 1000 Vrms e 1500 VDC com isolamento total, eliminando condicionadores de sinal externos que adicionam erro e ruído. Para sensores de temperatura ou deformação, o módulo D18-UNI4 oferece entradas universais de 16 bits, garantindo que o mesmo equipamento atenda desde a manutenção elétrica pesada até testes de P&D mecânico.

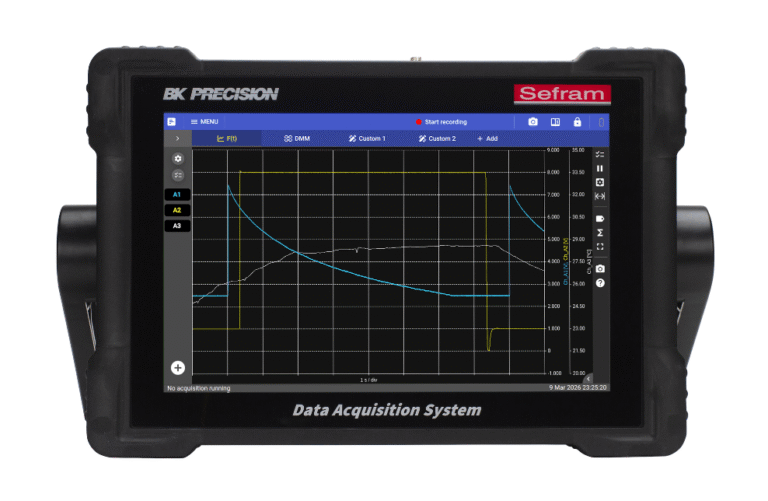

O DAS1820 destaca-se pela sua tela touch HD de 12 polegadas, significativamente maior que o padrão de mercado, facilitando a visualização de múltiplos canais e diagramas de fasores em ambientes externos. Mais que um registrador, ele é uma estação de análise: o sistema realiza FFT em tempo real e cálculos matemáticos complexos via scripting multi-linha, permitindo que o engenheiro valide a qualidade da energia ou o comportamento de um inversor no local. Isso elimina a dependência de pós-processamento em PC, transformando dados brutos em decisões de engenharia imediatas com total clareza visual.
Projetado para a realidade do campo, o DAS1820 permite a gravação em até 3 arquivos independentes com taxas de amostragem distintas no mesmo teste. É possível monitorar tendências térmicas lentas a 1 Hz enquanto se captura um surto de corrente a 1 MHz no mesmo arquivo MDF4, otimizando drasticamente o uso do SSD e simplificando a análise posterior. Combinando essa gestão inteligente com a bateria de Li-Ion opcional e um chassi robusto, a CISTEK entrega uma solução de elite para os setores aeroespacial, de defesa e energia, onde a confiabilidade do hardware em condições severas é inegociável.
Para projetos que exigem a correlação temporal exata entre múltiplos sistemas ou eventos geograficamente distribuídos, a CISTEK oferece a versão DAS1820-SYNC. Este modelo integra hardware dedicado para sincronização via GPS, IRIG e o protocolo PTP (IEEE 1588). Com essa tecnologia, é possível garantir que todos os dados coletados estejam alinhados em uma escala de tempo mestre com precisão de microssegundos. É a solução padrão para monitoramento de redes elétricas inteligentes (Smart Grids), testes em subestações e aplicações de defesa onde a estampa de tempo (timestamp) é um requisito crítico para a validade do ensaio técnico.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu data acquisition, abaixo estão os acessóros desta série:
Módulo Universal de 4 canais isolados (1 MSa/s, 16-bit) para tensão, temperatura, resistência e pontes.
Módulo de Alta Impedância de 4 canais (1 MSa/s, 16-bit) com entrada de 2 MΩ para sinais sensíveis.
Módulo Multiplexado de 8 canais (5 kSa/s, 16-bit) para monitoramento de múltiplos pontos lentos.
Módulo de Alta Tensão de 4 canais (1 MSa/s, 1000Vrms) com segurança CAT III 1500V / CAT IV 1000V.

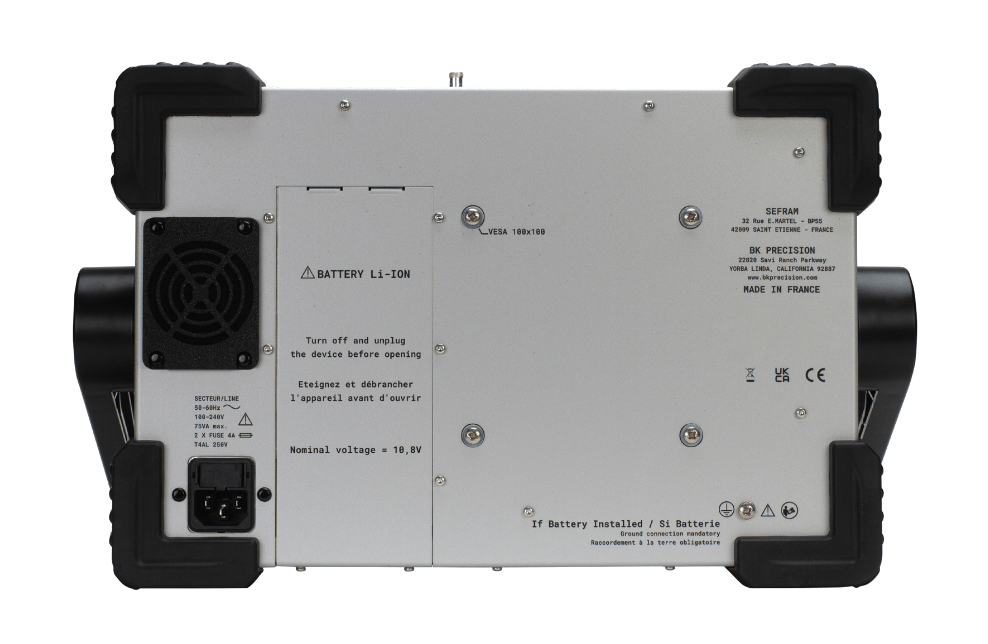

Kit de bateria interna Li-Ion para operação autônoma e proteção contra quedas de energia em campo.
Kit de atualização para sincronização de tempo de precisão (IEEE 1588) e suporte a GPS/IRIG.

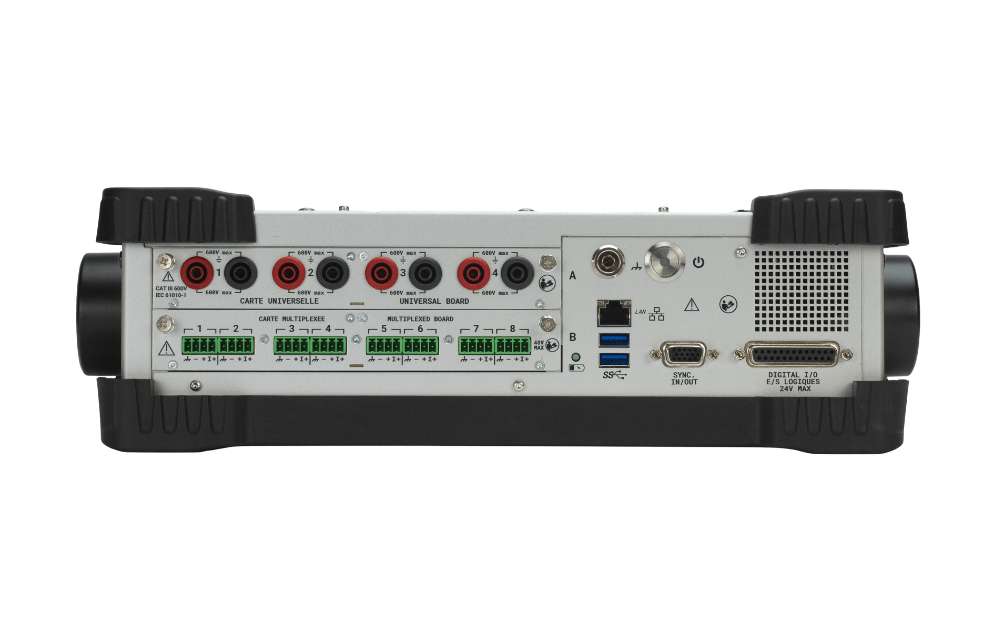

O chassi do DAS1820 possui 2 slots modulares. A escolha do módulo define a alma do seu sistema de aquisição:
Módulo Universal (D18-UNI4): Ideal para sinais mistos. Oferece 4 canais para tensão, temperatura (termopares/RTD), ponte de extensometria (strain gage) e resistência, com amostragem de 1 MSa/s.
Módulo de Alta Tensão (D18-HVM4): Projetado para potência e energia. Permite medições diretas de até 1000 Vrms ou 1500 VDC com total isolamento galvânico entre canais.
Módulo Multiplexado (D18-MUX8): Para monitoramento de múltiplos pontos lentos. Oferece 8 canais por módulo para sinais de até 5 kSa/s.
Ação: Defina a natureza dos seus sinais (alta tensão, sensores térmicos ou transientes rápidos) para configurar os slots do seu chassi.
O DAS1820 é otimizado para o campo, e os opcionais de hardware garantem que você nunca pare uma medição por falta de recursos:
Ação: Determine se a sua aplicação exige mobilidade total (bateria) e o volume de dados esperado para o seu plano de ensaios.
Um sistema de aquisição só é tão preciso quanto a interface com o fenômeno físico. Na CISTEK, não entregamos apenas o registrador:
Ação: Entre em contato com nossos especialistas para validar sua lista de módulos e acessórios, garantindo uma solução “plug-and-play” para o seu laboratório.
