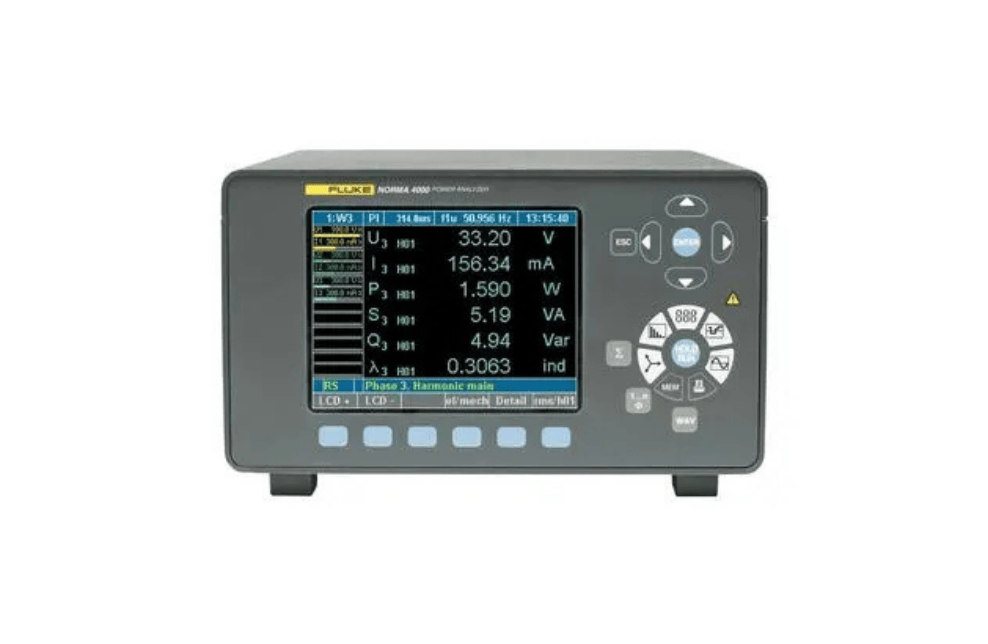

O Fluke Norma 4000 é o analisador de potência trifásica definitivo para testes de campo e laboratório, oferecendo uma relação preço/desempenho inigualável. Com uma arquitetura modular que permite de 1 a 3 fases de potência, ele entrega uma precisão básica de 0,03% e largura de banda de até 10 MHz. Sua amostragem contínua de alta velocidade captura todos os detalhes de sistemas complexos, como inversores e acionamentos de motores. Equipado com tela colorida de 5,7″, análise de harmônicos e modo osciloscópio, é a ferramenta essencial para engenheiros que exigem integridade total nos dados de potência.
O Fluke Norma 4000 traz a precisão dos laboratórios de calibração para o chão de fábrica e bancadas de P&D. Com uma precisão básica de 0,03%, ele garante que medições de eficiência em inversores e fontes de alimentação sejam conduzidas com o mais alto rigor técnico. Através da CISTEK, sua empresa conta com um parceiro capaz de especificar os módulos de potência exatos (PP42, PP50 ou PP54) para garantir que a incerteza de medição seja minimizada em cada projeto de eletrônica de potência.
Para capturar as harmônicas de alta frequência e os transientes de chaveamento rápidos de semicondutores modernos, o Norma 4000 oferece largura de banda de até 10 MHz. Essa performance permite uma análise fiel da distorção harmônica e das perdas de energia que outros analisadores de baixa frequência ignorariam. É a ferramenta ideal para validar a conformidade e a eficiência de novos designs de conversores de frequência e sistemas de energia renovável.
Diferente de sistemas de aquisição convencionais, o Fluke Norma 4000 utiliza tecnologia de amostragem contínua. Isso significa que todos os sinais de tensão e corrente são processados em tempo real, sem perda de ciclos ou janelas de tempo mortas. Em laboratórios de pesquisa essa característica é fundamental para calcular com precisão a energia total e os valores RMS em cargas que variam dinamicamente, onde qualquer perda de amostra invalidaria o estudo.
A visualização clara é o primeiro passo para o diagnóstico. O equipamento permite a análise de harmônicos até a 40ª ordem, exibindo-os em gráficos de barras intuitivos. Além disso, o diagrama de vetores em tempo real facilita a visualização das relações de fase entre tensão e corrente, permitindo o ajuste rápido de conexões e a identificação imediata de desequilíbrios em sistemas trifásicos. É a inteligência visual a serviço da manutenção preditiva e do design.
O registro de dados é simplificado através da memória RAM interna de 4 MB e da integração direta com o software para PC Fluke NormaView. Essa ferramenta permite o controle remoto do analisador, o download de configurações e a exportação de dados para análise em planilhas ou softwares de engenharia. Com essa conectividade, a CISTEK ajuda você a transformar horas de medições em relatórios técnicos profissionais e conclusivos de forma automatizada.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Analisador de Qualidade de Energia, abaixo estão os acessóros desta série:
Shunts de precisão e garras de corrente específicas para manter a largura de banda de até 10 MHz.
Software para configuração, visualização em tempo real e geração de relatórios técnicos.
Proteção robusta para o analisador e cabos de teste durante deslocamentos para campo.
O Norma 4000 é modular. Escolha a configuração de hardware baseada no seu desafio:
PP42/PP50: Ideais para alta frequência (até 10 MHz) e medições industriais gerais.
PP54: O módulo de “Alta Precisão” com 0,03% de precisão básica para calibrações.
Ação: Defina se sua aplicação exige mais largura de banda ou máxima precisão metrológica.
Personalize como o equipamento irá interagir com seu sistema:
Processos: Adicione entradas para sinais de torque e velocidade se o foco for teste de motores.
Comunicação: Escolha entre interfaces IEEE 488 (GPIB), LAN ou USB para integração com sistemas automatizados.
Ação: Selecione os opcionais de interface que melhor se adaptam ao fluxo de trabalho do seu laboratório.
Medir potência com alta precisão requer atenção aos detalhes:
Sondas: Orientamos sobre o uso de sondas isoladas e cabos de baixa indutância para não interferir na medição.
Setup: Auxiliamos na configuração inicial dos parâmetros de integração e filtros para sua carga específica.
Ação: Fale com os especialistas da CISTEK para validar a lista de materiais e garantir que sua configuração seja “plug-and-play”.
