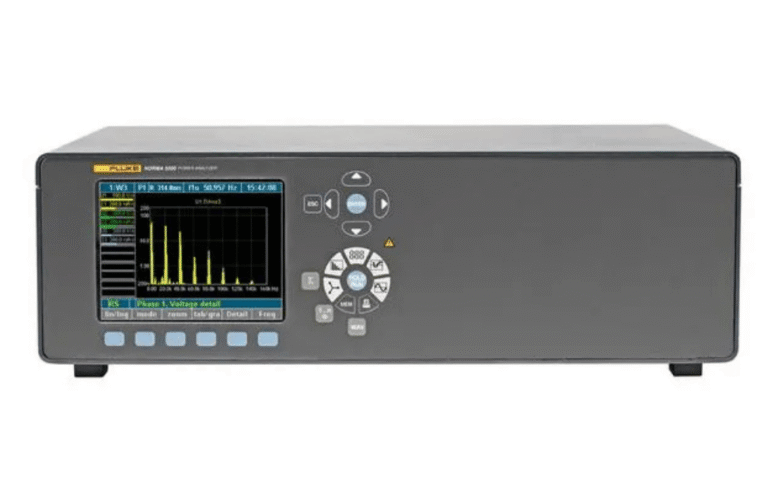

O Fluke Norma 5000 é a solução definitiva para o desenvolvimento de conversores de frequência e sistemas de iluminação de alta eficiência. Com capacidade para até 6 fases de potência, ele permite a medição síncrona de entradas elétricas e saídas mecânicas, fornecendo dados completos de eficiência em todo o sistema de transmissão. Sua arquitetura patenteada oferece a maior largura de banda do mercado (até 10 MHz) e amostragem de 1 MHz para análises detalhadas. É o instrumento ideal para engenheiros que buscam validar perdas de comutação e harmônicos em frequências elevadas com precisão laboratorial no campo.
O Fluke Norma 5000 permite a aquisição paralela e simultânea de até 6 fases de potência, garantindo que eventos dinâmicos sejam visualizados exatamente ao mesmo tempo em todo o sistema. Essa capacidade é crucial para o cálculo de perdas e eficiência em transformadores de grande potência e sistemas de transmissão multifásicos. Com entradas isoladas galvanicamente, o instrumento oferece segurança total contra curto-circuitos em qualquer aplicação industrial.
Equipado com uma taxa de amostragem de até 1 MHz, o Norma 5000 fornece análises de sinais detalhadas em saídas de balastros e inversores de frequência. A largura de banda de até 10 MHz permite medir com precisão as perdas de comutação provocadas por conversores, além de avaliar transientes de binário e harmônicos em frequências extremamente altas. Uma técnica de derivação exclusiva viabiliza medições de potência onde instrumentos convencionais falham.
Através da interface de processo PI1, o analisador integra a medição de binário e velocidade por sensores externos diretamente ao cálculo de potência. Isso possibilita observar instantaneamente como um componente elétrico influencia o desempenho mecânico de motores e transmissões. Na indústria automóvel, essa sincronização fornece dados precisos de eficiência de componentes individuais e de todo o trem de força.

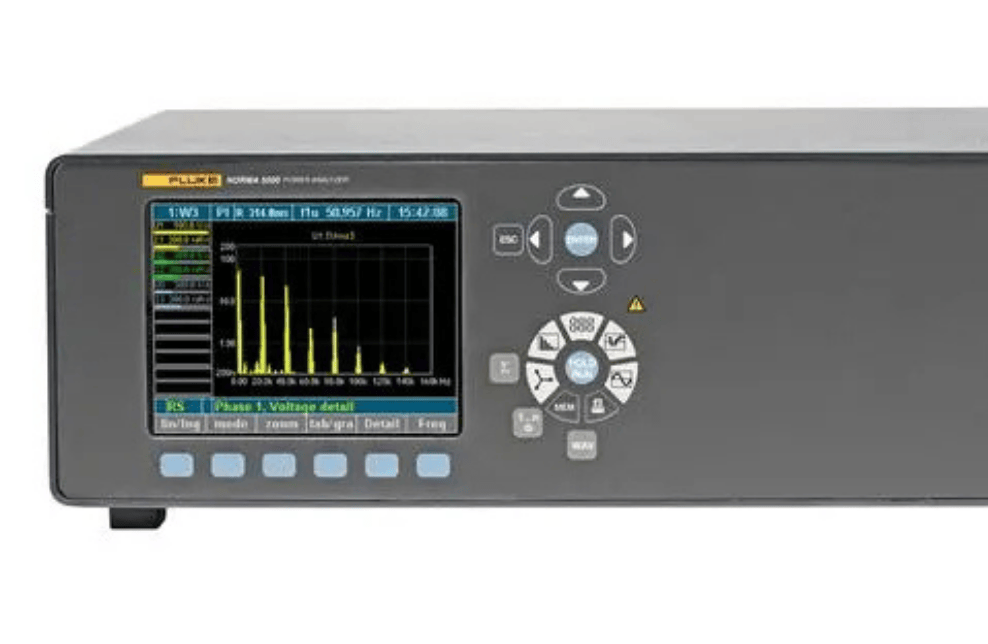

A unidade de base do Norma 5000 já inclui análise FFT, diagrama de vectores e modo de osciloscópio digital (DSO). O utilizador pode selecionar tempos médios de 15 ms a 3600 s para capturar desde variações rápidas até tendências de longo prazo em medições dinâmicas. Todos os dados são armazenados na memória interna de 4 MB, que pode ser expandida para até 128 MB para gravações extensas.
Mesmo com sua alta complexidade técnica, a interface de utilizador simples garante uma operação intuitiva em bancadas de laboratório ou no terreno. Para análise pós-teste, o software Fluke NormaView permite a transferência rápida de dados via RS232, USB, Ethernet ou IEEE488. A CISTEK oferece o suporte necessário para que você transforme essas medições em relatórios técnicos de conformidade com agilidade.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Analisador de Qualidade de Energia, abaixo estão os acessóros desta série:
Sensores externos para integração via interface PI1 para análise de motores.
pção de hardware para impressão imediata de resultados no local de teste.
Opções de comunicação para integração em sistemas de teste automatizados e redes industriais.
Diferente do modelo 4000, o Norma 5000 permite configurações maiores:
Fases: Escolha de 3 a 6 fases de potência instaladas no chassi.
Ação: Determine se sua aplicação exige análise trifásica simples ou hexafásica para sistemas de transmissão complexos.
Configure cada slot de acordo com o sinal a ser medido:
PP50: Para sinais de até 10 MHz (balastros e chaveamento rápido).
PP54: Para máxima precisão metrológica (0,03%) em laboratório.
Ação: Defina a combinação de módulos PP42, PP50 ou PP54 para otimizar custo e performance.
Finalize as funcionalidades periféricas:
Sensores: Adicione a interface PI1 se precisar medir torque e velocidade de motores.
Relatórios: Utilize o software NormaView incluso para gerir os dados coletados.
Ação: Consulte a CISTEK para validar a compatibilidade dos seus sensores externos e a configuração das interfaces de comunicação.
