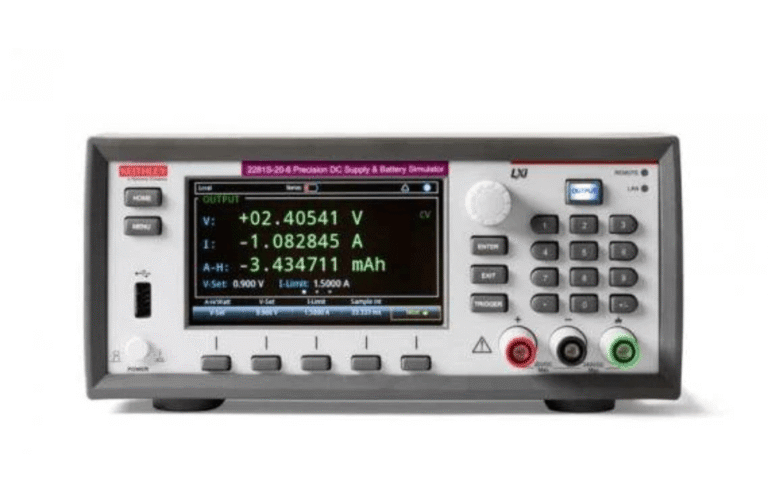

O Keithley 2281S é a solução 2 em 1 definitiva para engenheiros de P&D nas áreas de eletrônica embarcada, eletromobilidade e IoT. Ele inova ao integrar um simulador dinâmico de baterias e uma fonte de alimentação DC linear de alta precisão, oferecendo saída de 20V, 6A e 120W. O 2281S utiliza um modelo de 101 pontos para emular fielmente a tensão de circuito aberto (Voc) e a Resistência Série Equivalente (ESR) de uma bateria real ao longo de seu ciclo de descarga (SOC). Com resolução de 6 ½ dígitos, ele é capaz de medir correntes de repouso (sleep mode) na faixa de nanoamperes (10 nA). Possui uma interface gráfica (GUI) intuitiva que exibe em tempo real o estado da bateria. O resultado são testes rápidos e repetíveis, essenciais para acelerar a validação de produtos.

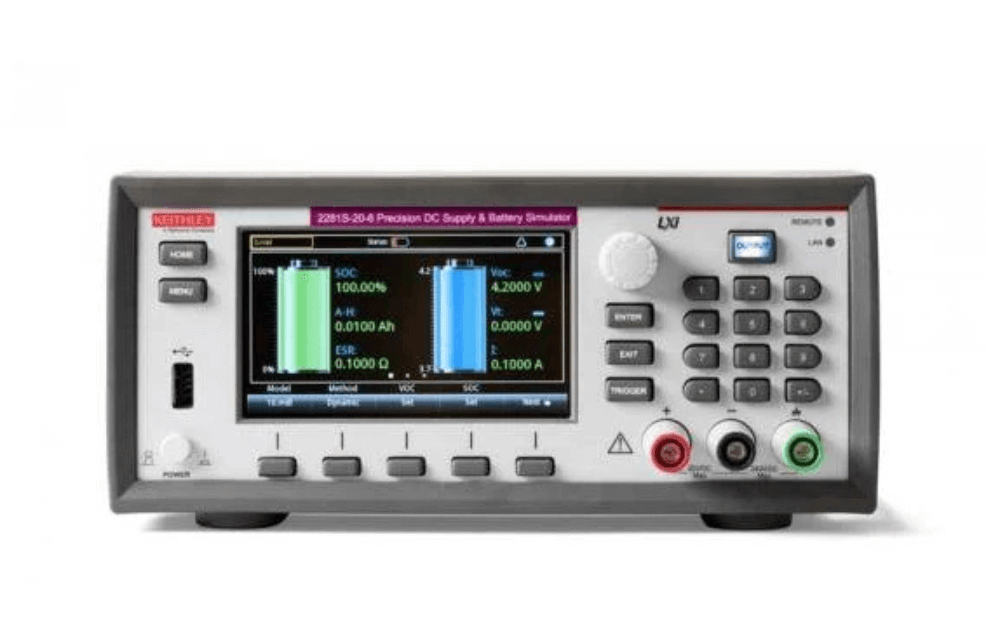

O principal desafio na eletrônica portátil e IoT é garantir que o produto funcione corretamente em todos os estados da bateria, do 100% carregado ao quase descarregado. O 2281S resolve isso ao permitir que você simule a saída de uma bateria real, variando o SOC (State of Charge) e a Voc (Open Circuit Voltage) para avaliar o desempenho do seu Dispositivo em Teste (DUT) sob condições extremas. Use o modo Dinâmico para simular as mudanças de VOC e SOC durante ciclos reais de carga/descarga. É a forma mais rápida e confiável de validar seu design.
Entender o modelo de uma bateria é crucial. O 2281S não só simula, como também cria modelos de baterias. Use a função de teste do equipamento para realizar ciclos de carga/descarga em uma bateria física. Durante esse processo, o 2281S mede continuamente a corrente e a tensão, computando automaticamente a capacidade (Amp-Hour) e a Resistência Série Equivalente (ESR) da bateria. O modelo resultante pode ser editado, importado ou exportado em formato CSV, permitindo que você construa uma biblioteca completa de modelos de baterias para seus projetos.

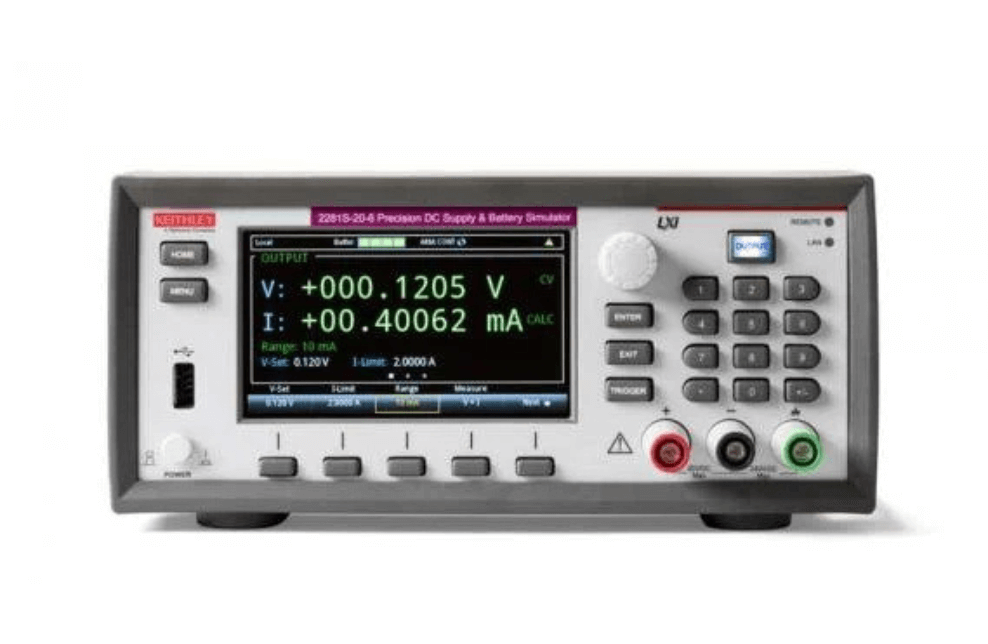

Um dos recursos mais críticos para dispositivos IoT e vestíveis é a medição de correntes em modos de espera (standby) e sono (sleep). O 2281S atua como uma Fonte DC de precisão , com a capacidade de medir correntes de carga a partir de incríveis 100 nA. Ele possui quatro faixas de medição de corrente (10 mA, 100 mA, 1 A e 10 A), garantindo precisão de multímetro (DMM-quality) tanto para correntes altas de carga/operação, quanto para as correntes minúsculas dos modos de baixa potência. Isso permite discernir pequenas variações na corrente de carga do seu dispositivo com total confiança.

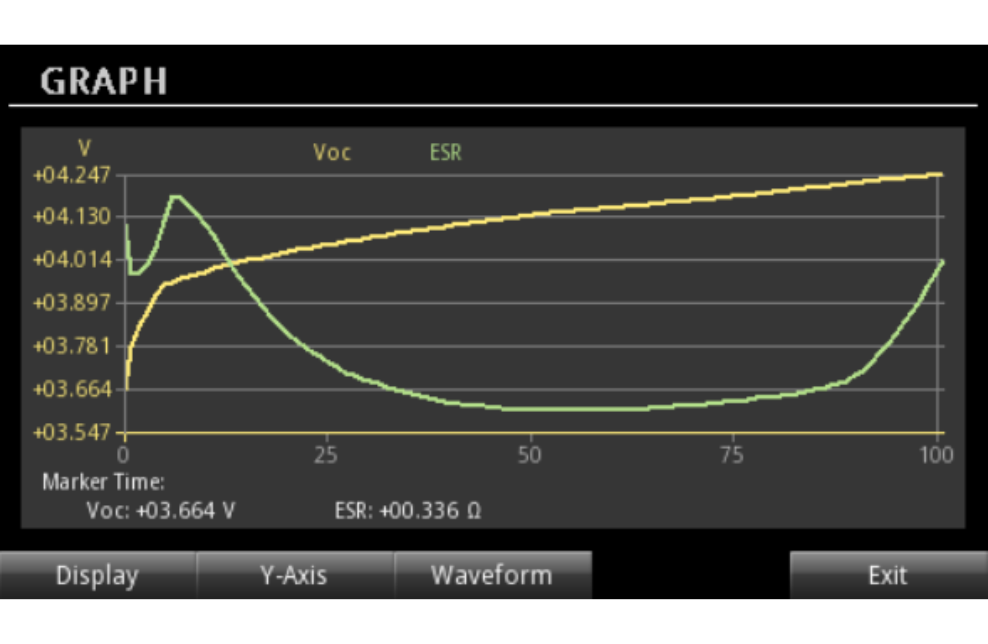

A análise de tendências é simplificada com a função de plotagem integrada de alta resolução do 2281S. O display TFT colorido exibe dados medidos em formato de gráfico, como as curvas de VOC e ESR em função do Estado de Carga (SOC). Essa visualização imediata no painel frontal simplifica a análise, eliminando a necessidade de exportar dados para um PC para a maioria das tarefas de bancada. Você pode monitorar deriva, picos de corrente e a performance do seu DUT ao longo do tempo.

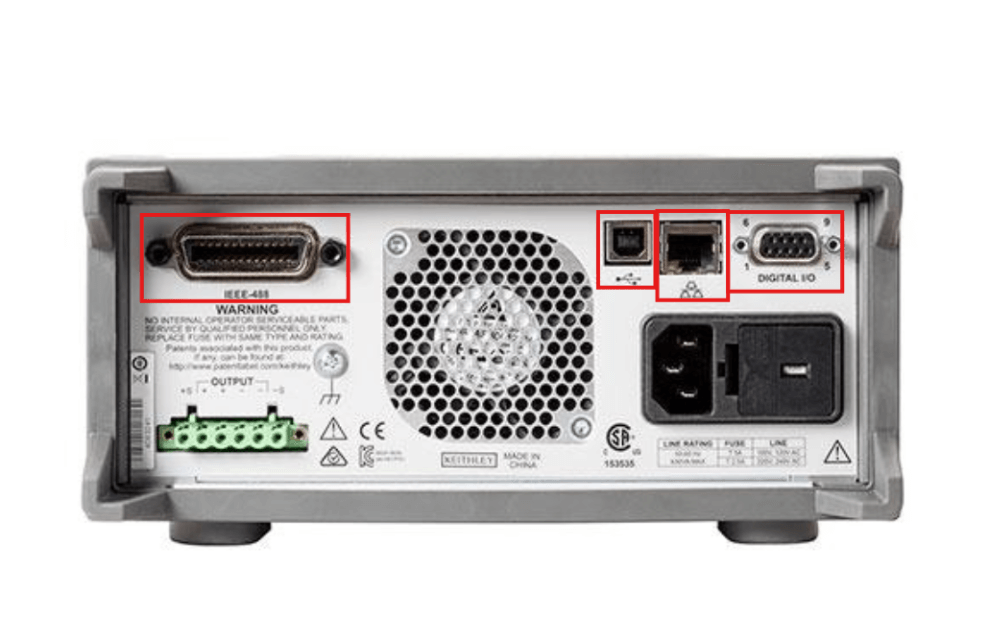

Para profissionais de produção e P&D, a velocidade e a integração são essenciais. O 2281S é um fornecedor de força no sistema de teste, sendo totalmente controlável via SCPI commands e contando com interfaces GPIB, USB e LAN. Sua compatibilidade LXI Core permite controle e monitoramento remoto via navegador web, otimizando testes automatizados. O tempo de aquisição pode ser acelerado para até 33 μs, minimizando o tempo de teste.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Testador de Baterias, abaixo estão os acessóros desta série:
Módulo de interface GPIB para integração em sistemas de teste ATE legados, garantindo compatibilidade industrial.
O Keithley 2281S-20-6 é a plataforma de simulação de baterias e fonte DC de precisão (120 W) ideal para validação de dispositivos e projetos de P&D/eletromobilidade. Tensão Máxima: O modelo oferece até 20 V. Corrente Máxima: Corrente de Source (saída) até 6 A e Corrente de Sink (dreno) até 1 A.
Ação: Verifique se as faixas de Tensão (até 20 V) e Corrente (até 6 A) atendem aos requisitos de carga e descarga do seu Dispositivo em Teste (DUT).
Maximize a capacidade de resolução de problemas do seu 2281S com ferramentas de integração de sistema e acessórios: Geração de Modelo: Se precisar criar modelos de baterias descarregando-as, use o Keithley 2450 ou 2460 SMU em conjunto com o 2281S. Conectividade e Velocidade: Utilize as interfaces LAN/GPIB/USB para testes automatizados e configure o I/O Digital para sincronização de medição com outros instrumentos.
Ação: Selecione cabos de comunicação (LAN, GPIB) e cabos de teste de alta qualidade (como o 2280-TEST-LEAD) para garantir a integridade da medição.
Com a configuração técnica definida, finalize o processo com o suporte CISTEK: Garantia e Calibração:
O instrumento possui 3 anos de garantia de fábrica. Considere adicionar planos de extensão de garantia (2281S-20-6-EW) e calibração periódica (C/2281S-20-6-3Y-STD) para manter a precisão ao longo do tempo.
Aplicação: Qual é o seu desafio de medição? Se for eletromobilidade, P&D ou eletrônica vestível, nossa equipe pode garantir que o 2281S-20-6 é a solução ideal.
Ação: Entre em contato com a equipe da CISTEK. Iremos fornecer um orçamento detalhado, tirar qualquer dúvida técnica restante sobre a simulação e orientar sobre a finalização da sua compra.
