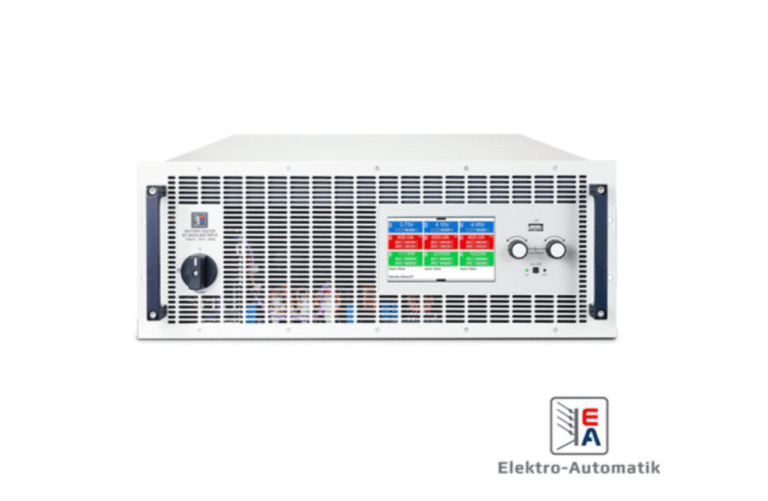

A série EA-BT 20000 é a solução avançada da EA para testes de baterias, operando em dois quadrantes para ciclos completos de carga e descarga com comutação rápida. Projetado para oferecer a maior densidade de teste do mercado, o equipamento está disponível em versões de canal único ou com três canais independentes (Triple), permitindo testes paralelos de múltiplos módulos em um único chassi de 4U. Durante a descarga, a energia é devolvida à rede com eficiência superior a 96%, reduzindo drasticamente o calor no laboratório e os custos operacionais. Com tensões de até 2000 V e correntes de até 1000 A, é ideal para validar desde células individuais até packs de alta voltagem.

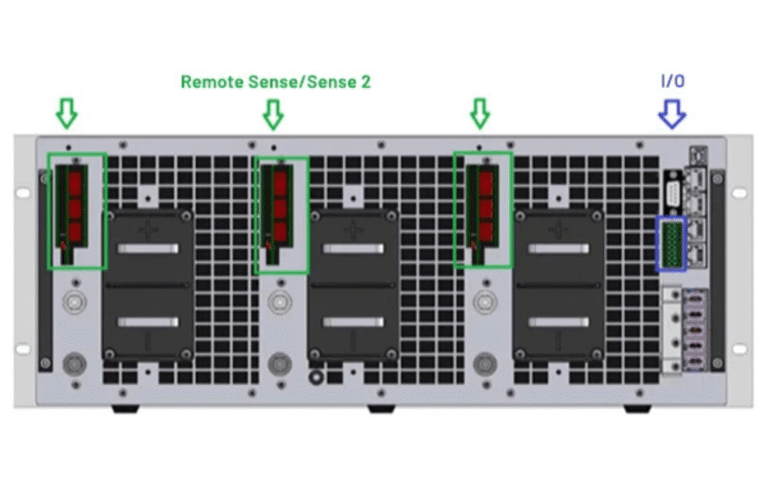

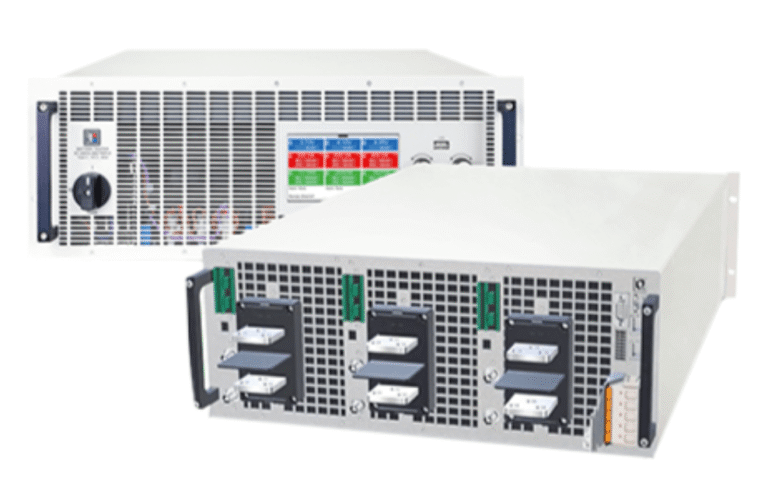

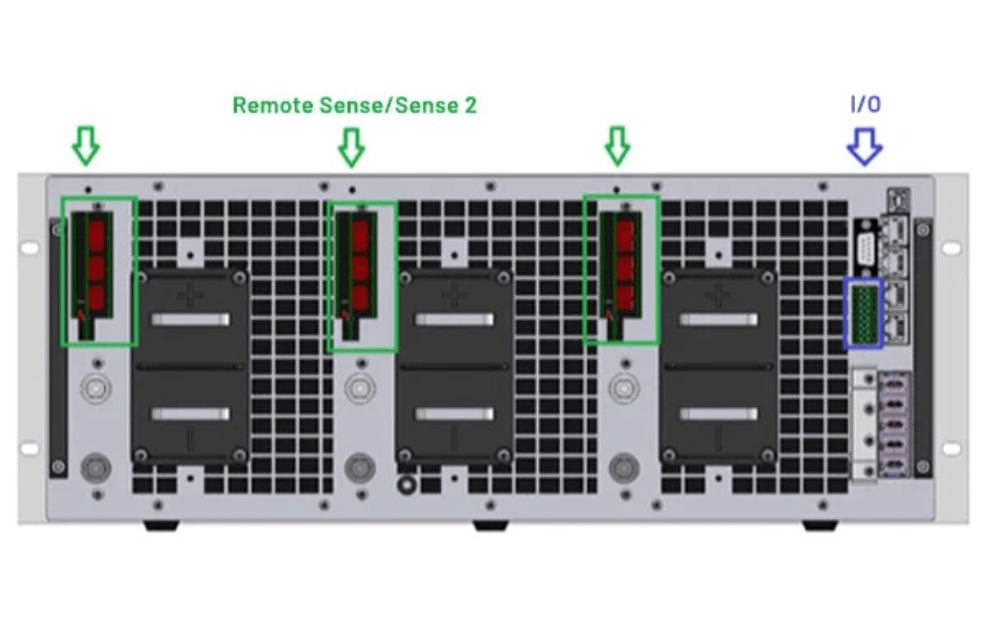

O EA-BT 20000 oferece flexibilidade total para o laboratório, com versões de canal único de alta potência (até 30 kW) ou a versão Triple, que integra três canais de 10 kW totalmente isolados galvânicamente. Essa configuração multicanal permite testar simultaneamente diferentes estágios de um sistema, como o motor e o carregador on-board, reduzindo o tempo de validação e ocupando 50% menos espaço de rack que soluções convencionais. Os canais da versão Triple podem ser conectados em paralelo para atingir maiores correntes quando necessário.

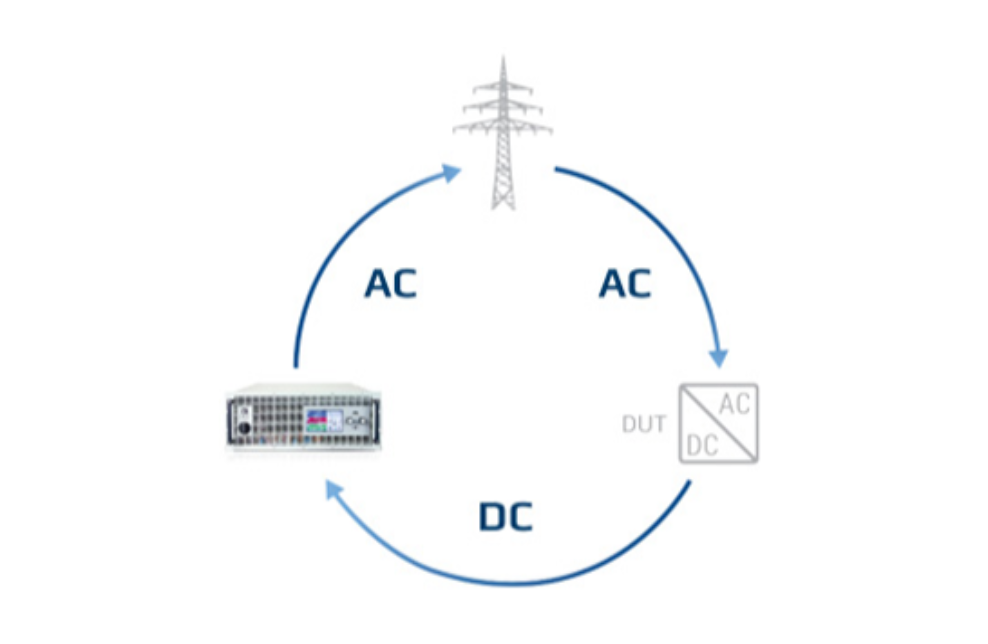

Projetado para ser sustentável e econômico, o testador opera de forma regenerativa durante os ciclos de descarga. A energia absorvida da bateria não é dissipada em calor; ela é convertida e devolvida à rede elétrica AC com uma eficiência de até 96,5%. Isso elimina a necessidade de infraestruturas pesadas de ventilação, diminui o ruído acústico e gera uma economia direta e contínua no consumo de energia elétrica do laboratório, permitindo testes de alta capacidade com menor impacto ambiental.
Com regulação digital de 18 bits, o EA-BT 20000 garante uma precisão excepcional para monitorar o comportamento das células. O equipamento possui modos de operação específicos para testes de baterias (CV, CC, CP, CR), permitindo simular a resistência interna (ESR) e perfis dinâmicos de descarga. O gerador de funções integrado permite criar curvas personalizadas ou utilizar sequências pré-definidas para simular o uso real do dispositivo, garantindo que o SOC (Estado de Carga) e a tensão de terminal sejam controlados com fidelidade laboratorial.
Para integração em sistemas automatizados complexos, a série BT 20000 conta com interfaces EtherCAT e CAN FD integradas de fábrica, oferecendo velocidades de comunicação de até 1 ms. O display colorido de 5″ com tecnologia touch facilita a operação manual e o monitoramento local. Através do software EA Power Control, é possível realizar o registro de dados (logging) e o sequenciamento automático de testes, enquanto o barramento Master-Slave permite expandir a potência do sistema para níveis industriais de até 1920 kW.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Testador de Baterias, abaixo estão os acessóros desta série:
Software para simulação de perfis e modelagem avançada de baterias.
Sistema de refrigeração líquida em aço inox para operação em alta potência.
Módulos opcionais para Profinet, ModBus e outras redes industriais.
A série EA-BT 20000 permite escolher entre unidades de canal único (até 2000 V / 30 kW) para grandes packs, ou a versão Triple (até 920 V / 10 kW por canal) para testes paralelos de múltiplos módulos menores. Ambas as versões ocupam apenas 4U de rack e são totalmente regenerativas.
Ação: Consulte a aba “Modelos” para comparar se a sua aplicação exige a alta tensão de um canal único ou a versatilidade de teste triplo.
Para automatizar os ciclos de carga/descarga e simular o envelhecimento das baterias, a licença de software é altamente recomendada. Para ambientes industriais densos, considere o opcional de refrigeração a água.
Ação: Ao falar com nossa equipe, consulte sobre a licença do EA Battery Simulator e a disponibilidade da opção Water Cooling.
Com a topologia de canais definida, o passo final é configurar os barramentos de conexão e a integração com sua rede elétrica.
Ação: Entre em contato com a equipe da CISTEK. Iremos fornecer um orçamento detalhado, validar a infraestrutura para regeneração de energia e finalizar seu pedido.
