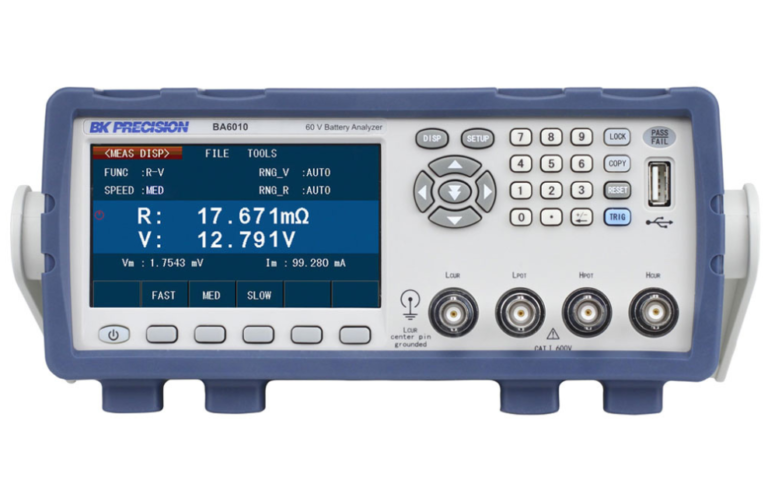

A Série BA6010 (BA6010: 60 V; BA6011: 300 V) mede a voltagem e a resistência interna de baterias modernas com alta precisão e velocidade. É adequado para caracterizar químicas de bateria como chumbo-ácido, lítio e alcalina, com um sinal de estímulo AC de 1 kHz.
O BA6010 Series oferece velocidade de teste de até 50 medições por segundo, ideal para linhas de produção. Além de R e V, o instrumento mede parâmetros auxiliares como L, C, D, Q, Z e X. Com triagem de 9 bins, interface Handler e conectividade USB/RS232, ele é perfeito para ambientes de fabricação automatizada e P&D
A Série BA6010 mede a voltagem e a resistência interna de baterias modernas com alta precisão e velocidade. O instrumento utiliza um sinal de estímulo AC de 1 kHz , o que o torna ideal para caracterizar diversas químicas de bateria, como as usadas em veículos elétricos, power backup e produtos de consumo. O modelo BA6011 é projetado para pacotes de baterias de alta voltagem, com faixa de medição de até 300 V, enquanto o BA6010 é ideal para testes de células de bateria com faixa de 60 V.

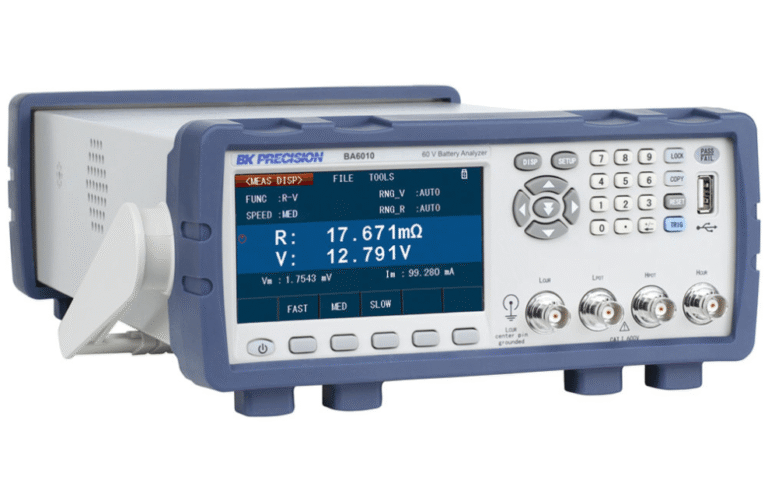

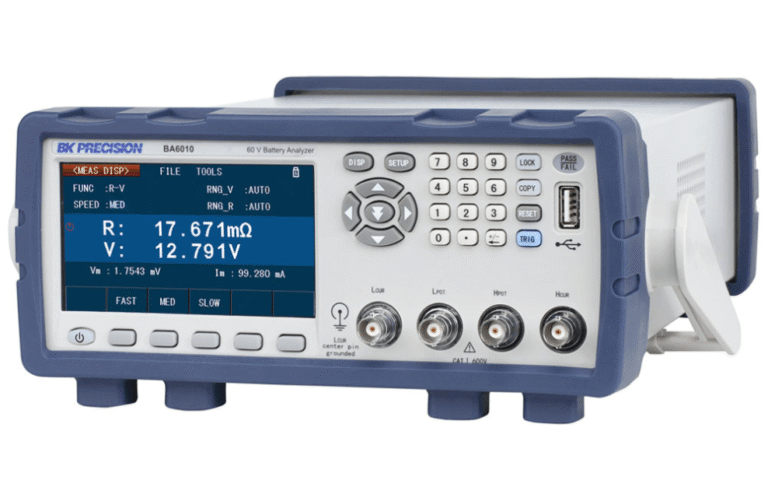

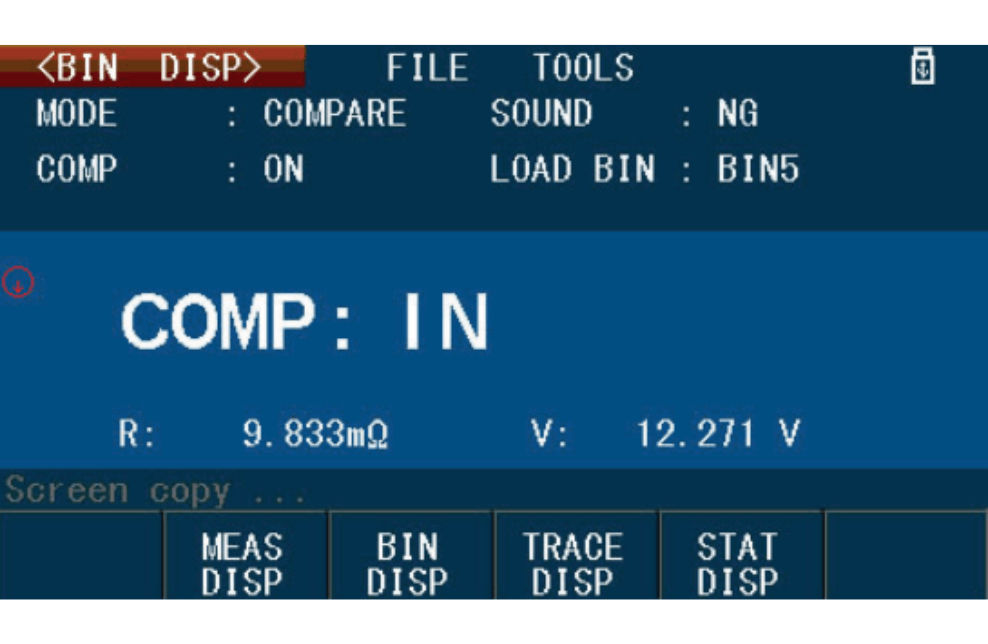

A série BA6010 é otimizada para automação de fabricação, oferecendo velocidades de teste de até 50 medições por segundo. Isso aumenta significativamente o throughput da linha de produção. Para controle de qualidade, a função de Comparação e Triagem (Bin Sorting) usa 9 bins para classificar as baterias, com avaliações estatísticas no display e indicadores Pass/Fail audíveis e visíveis. O modo Δ% permite determinar rapidamente a diferença percentual entre as baterias.

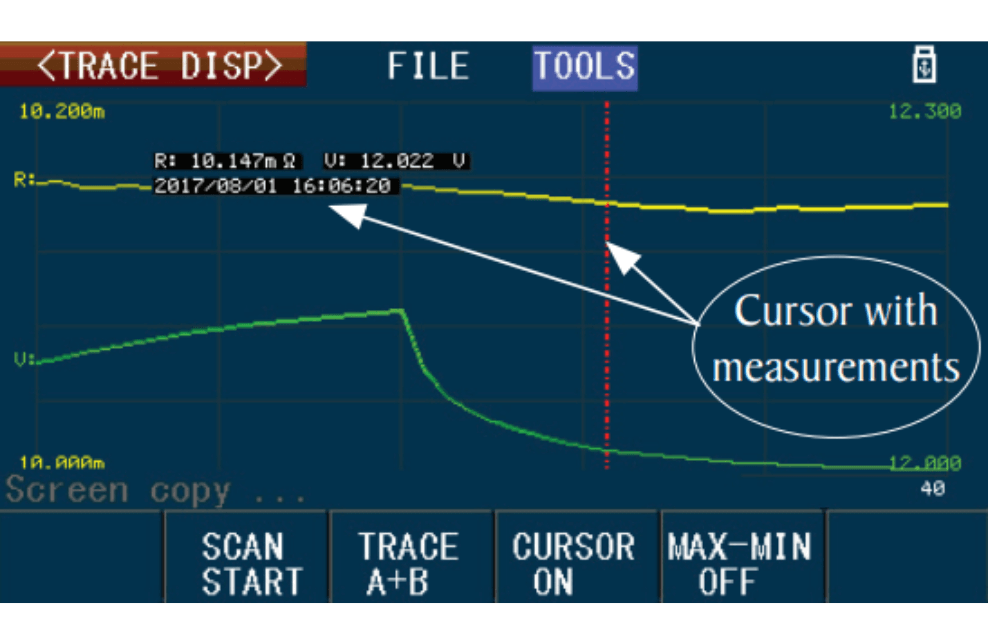

Além das medições primárias de R (Resistência) e V (Voltagem), o BA6010 fornece parâmetros auxiliares cruciais para o entendimento da condição da bateria. Estes incluem L (Indutância), C (Capacitância), Z (Impedância), X (Reatância), D (Fator de Dissipação), Q (Fator de Qualidade), θ (Ângulo de Fase), e G/B (Condutância/Susceptância). Essa amplitude de medições, combinada com a função Trace (que plota R e V ao longo do tempo), oferece insights adicionais sobre a química e o estado da bateria.

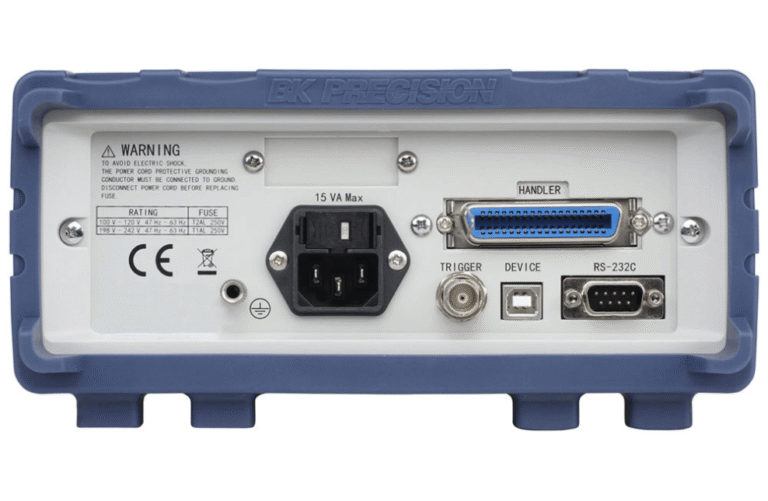

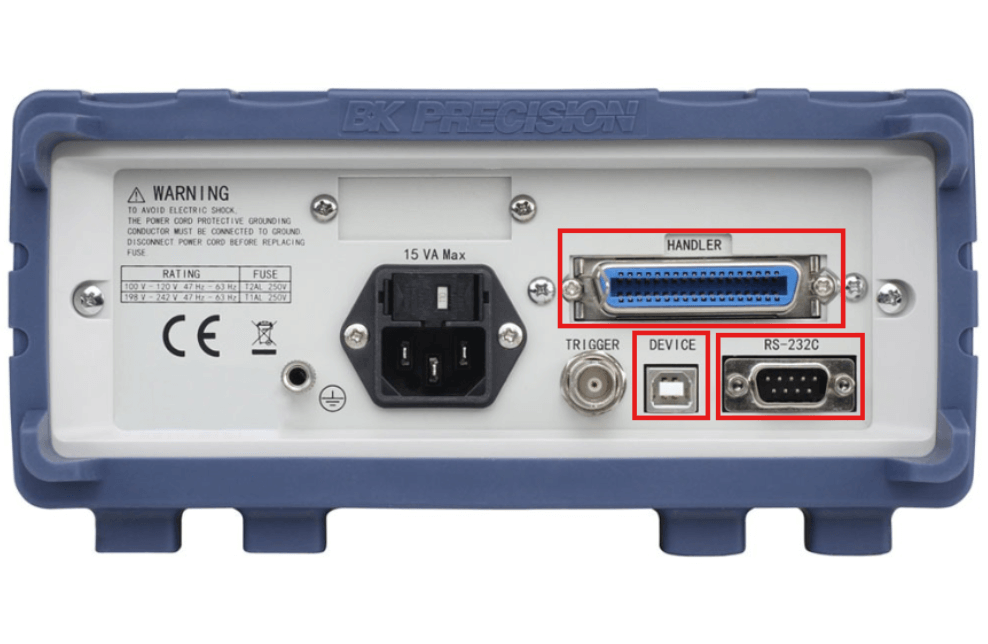

O BA6010 é totalmente compatível com ambientes de automação e ATE, graças à sua interface Handler (conector de 36 pinos) e às interfaces RS232 e USB (USBTMC e Virtual COM) padrão. O instrumento usa pontas de prova Kelvin de 4 fios para minimizar a resistência do cabo, e possui um sistema de monitoramento de falhas que detecta problemas de contato ou cabos danificados (ex: HI drive open), garantindo medições confiáveis e repetíveis.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Testador de Baterias, abaixo estão os acessóros desta série:
Fixture de clipe Kelvin de 4 fios (TLKB1), essencial para medições de resistência interna precisas.
BA6010: Ideal para testes de células de bateria e módulos de até 60 V.
BA6011: Essencial para testes de pacotes de baterias de alta voltagem, até 300 V.
Ação: Defina o modelo (BA6010 ou BA6011) com base na voltagem máxima do pacote de baterias.
Velocidade: Use a velocidade FAST (50 medições/seg) para maximizar o throughput.
Integração: Utilize a interface Handler e os sinais de trigger BNC para automação e triagem de bins.
Ação: Prepare o cabo DB37 para a interface Handler para integração ATE.
Garantia: O produto tem 3 anos de garantia.
Análise: Use a função Trace e a medição de parâmetros auxiliares ($\text{L}, \text{C}, \text{Z}$, etc.) para obter um diagnóstico completo.
Ação: Contate a CISTEK para finalizarmos o pedido e o suporte ao produto.
