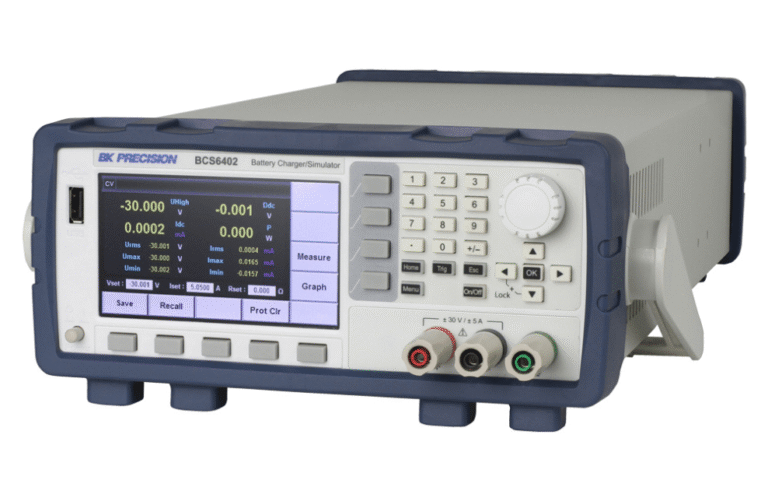

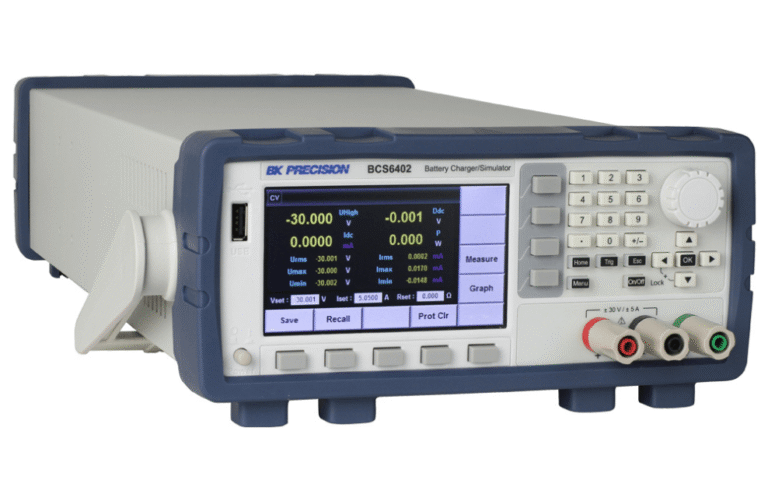

A Série BCS (Modelos BCS6401 Dual Channel e BCS6402 Single Channel) é otimizada para testes de baterias e dispositivos portáteis. É um instrumento bipolar com capacidade Source/Sink (Fonte/Carga) em 2 quadrantes, atuando como carregador, descarregador e simulador.
Com potência de até 150 W e resolução de leitura de corrente de 100 nA, a série BCS é ideal para avaliar pequenos consumos em modo sleep. O modo Simulador de Bateria permite o controle de voltagem, capacidade e resistência interna (IR) para testes repetíveis. Possui transient response time rápido () e interfaces LAN/USB.

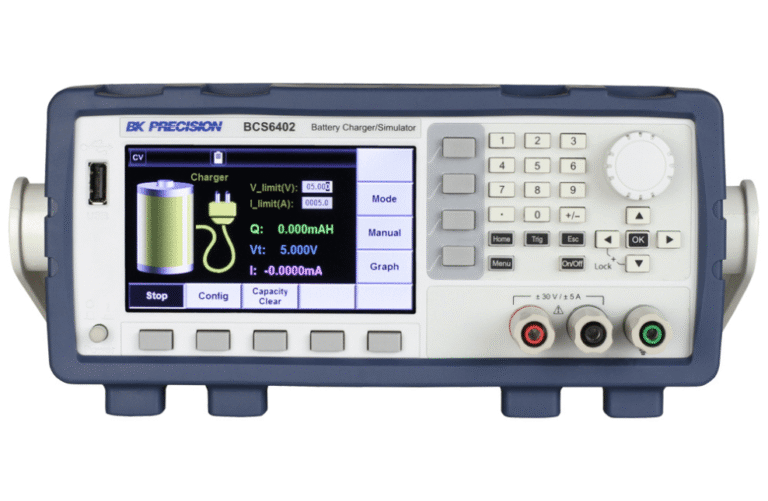

A Série BCS é uma ferramenta de engenharia de ponta que pode simular a saída de uma bateria física, eliminando a incerteza de uma bateria real. O instrumento opera em 2 quadrantes , o que significa que ele pode fornecer (Source) e absorver (Sink) corrente, simulando uma bateria recarregável durante os ciclos de carga e descarga. No modo Simulador, é possível controlar a voltagem, a capacidade e a resistência interna (IR) da bateria virtual , permitindo aos engenheiros testar o dispositivo em estados específicos (ex: bateria fraca ou resistência interna alta) com resultados perfeitamente repetíveis.
Projetada para dispositivos portáteis, IoT e wearables, a Série BCS se destaca pela sua precisão em medições de baixa corrente. O instrumento oferece uma resolução de leitura de corrente de até 100 nA na faixa de . Essa alta resolução é essencial para monitorar pequenas variações de corrente quando o dispositivo sob teste (DUT) alterna entre modo ativo e modo sleep. Adicionalmente, o design linear do BCS resulta em baixo ruído e ripple (menor que ), garantindo que o sinal fornecido seja limpo e não introduza artefatos nos testes.
A Série BCS funciona como uma fonte de alimentação DC de precisão, oferecendo um tempo de resposta transiente excepcional, com recuperação de carga de menos de 30 µs. Essa velocidade é crucial para lidar com mudanças rápidas de carga sem overshoot e minimiza o tempo de recuperação, o que acelera significativamente o teste. O instrumento também possui impedância de saída variável (ajustável de a ) , o que é útil para modelar com precisão o comportamento real de uma bateria.

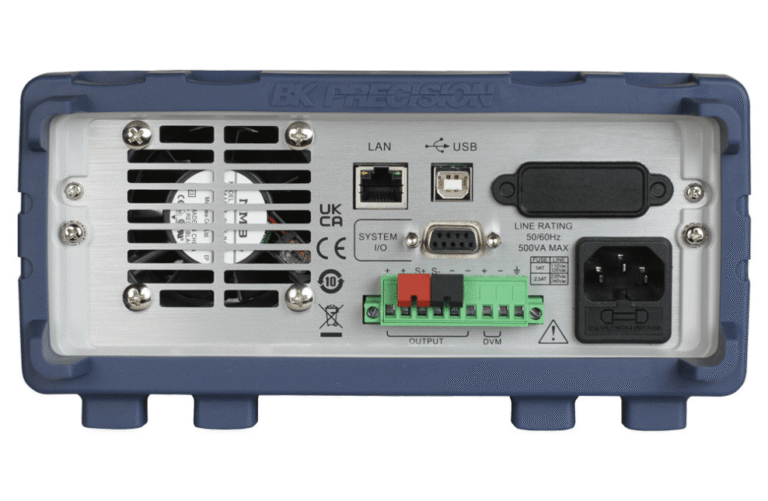

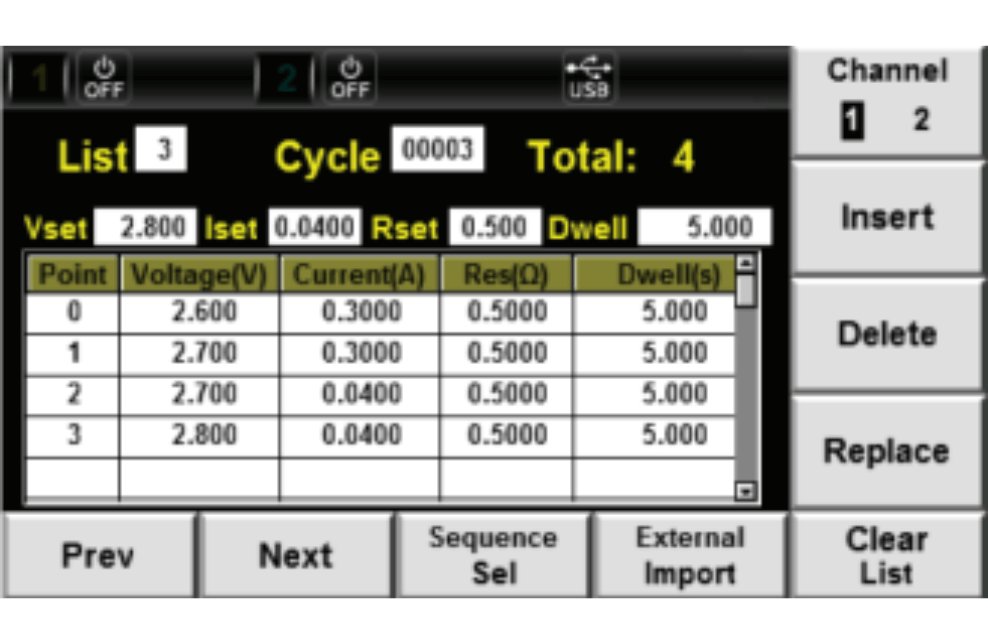

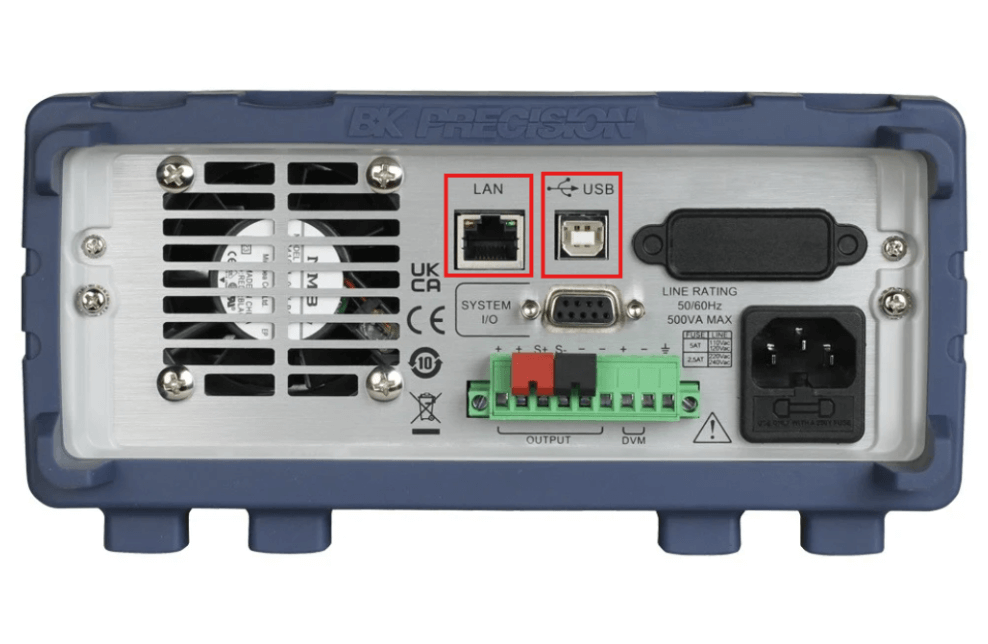

O modelo BCS6401 oferece dois canais com potência de cada, que podem ser combinados em série para aumentar a voltagem para ou utilizados para realizar testes de ciclo de carga/descarga simultâneos. O sistema suporta List Programming (programação de sequências) de até , e o modo de carga possui um relay off interno que isola a saída, prevenindo a drenagem parasitária da bateria conectada. As interfaces LAN e USB (USBTMC) garantem a automação via SCPI e controle remoto.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Testador de Baterias, abaixo estão os acessóros desta série:
Kit de montagem em rack para instalação em sistemas ATE
BCS6402 (1 Canal): Máxima potência () e voltagem (). Ideal para testes de wearables e simulador de bateria de alta capacidade.
BCS6401 (2 Canais): Flexibilidade dual channel ( por canal, combinado). Ideal para ciclos de teste simultâneos.
Ação: Defina o modelo (BCS6401 ou BCS6402) com base no requisito de canal/potência.
Simulação: Crie perfis de bateria (V, C, R) e importe-os via USB.
Transient: Use a configuração Fast para otimizar o tempo de resposta transiente (< ).
Ação: Considere o Kit Rackmount RKZUS para instalação ATE.
Garantia: O produto tem 3 anos de garantia.
Análise: Utilize o Graph Display Mode para monitorar V, I e P.
Ação: Contate a CISTEK para finalizarmos o pedido e o suporte ao produto.
