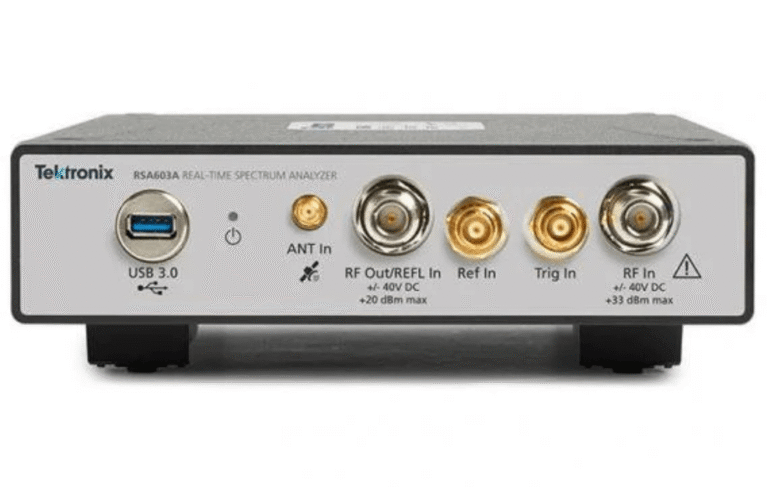

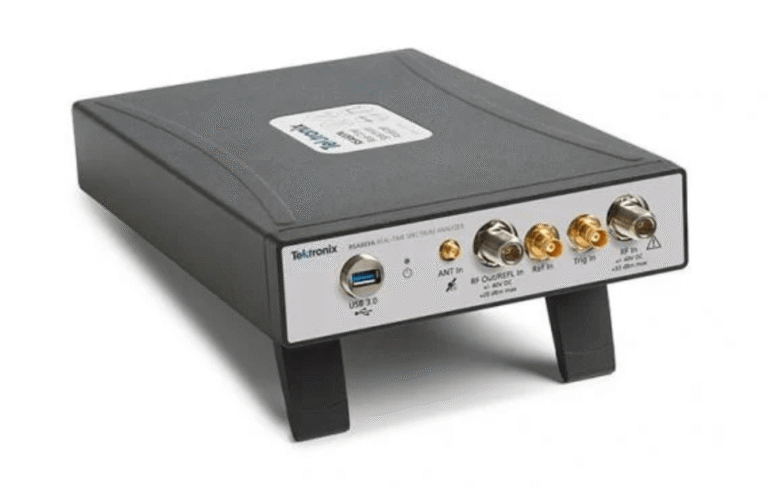

A Série Tektronix RSA600A traz a análise de espectro em tempo real para a bancada de laboratório em um formato USB compacto e econômico. Com modelos de 3 GHz (RSA603A) e 7,5 GHz (RSA607A), o instrumento oferece uma largura de banda de aquisição de 40 MHz, permitindo a caracterização completa de sinais modernos como Wi-Fi, Bluetooth e IoT. Equipado com a tecnologia patenteada DPX®, ele captura eventos intermitentes com 100% de probabilidade de interceptação (POI) para sinais de até 15 μs. É a solução ideal para depuração de EMI, validação de projetos e testes de fabricação de alta velocidade.

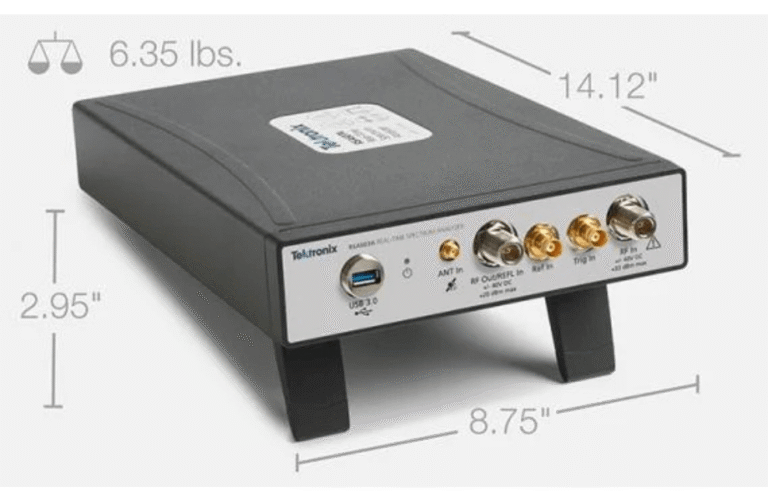

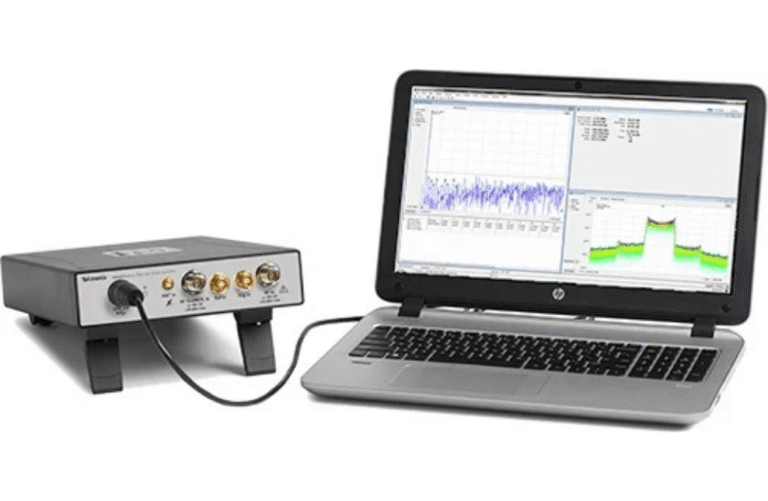

O RSA600A foi projetado para ocupar o mínimo de espaço na bancada sem sacrificar o desempenho. Ao separar a aquisição de sinal da medição (utilizando o processamento do seu PC via SignalVu-PC), a Tektronix entrega um instrumento de laboratório com 70 dB de faixa dinâmica livre de espúrios. Isso permite que engenheiros validem designs complexos e realizem testes de conformidade prévia com alta fidelidade, mantendo a flexibilidade de uma plataforma baseada em software que evolui com as atualizações do SignalVu-PC.

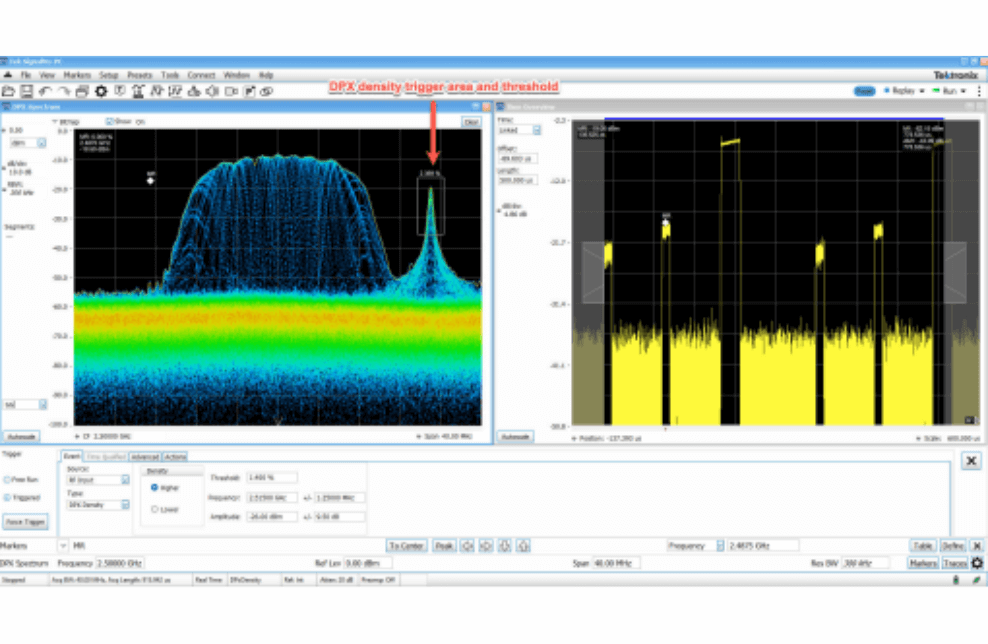

O coração do RSA600A é o espectro DPX colorido, que permite visualizar a “densidade” do sinal. Isso torna possível ver sinais que estão “escondidos” sob outras portadoras ou que ocorrem raramente. Com o DPX, você pode detectar conflitos de espectro em dispositivos IoT e identificar interferências que causariam falhas intermitentes no produto final. A capacidade de capturar sinais de duração ultra-curta garante que nenhum evento de RF transiente passe despercebido durante a fase de validação.

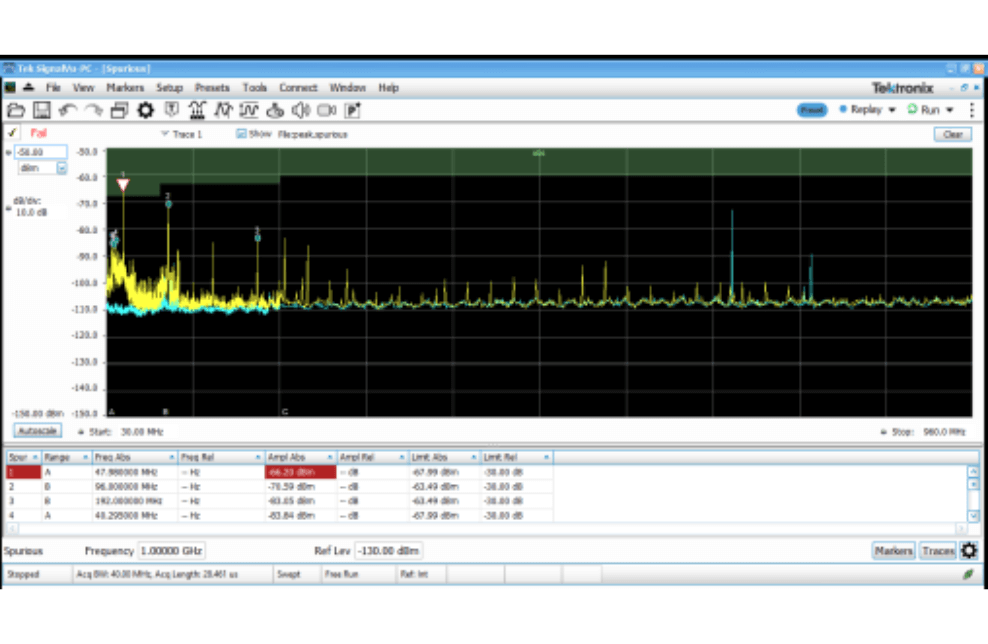

O RSA600A é uma ferramenta poderosa para testes de pré-conformidade EMI. Integrado ao software opcional EMCVu, ele fornece suporte para detectores CISPR (pico, quase-pico e média), permitindo que você identifique e corrija falhas de emissão antes de enviar o produto para laboratórios de certificação caros. A alta velocidade de varredura de 25 GHz/s permite varrer rapidamente todo o espectro de interesse em busca de picos de ruído indesejados em conformidade com as normas industriais.
Com a opção de Gerador de Rastreamento (Tracking Generator), o RSA600A torna-se uma solução completa para caracterizar cabos, filtros, amplificadores e antenas. É possível realizar medições de VSWR, perda de retorno e distância até a falha (Distance To Fault), essenciais tanto para o desenvolvimento de hardware quanto para a manutenção de sistemas de RF em laboratórios de ensino ou fábricas. Tudo controlado por uma interface intuitiva que facilita a calibração e a exportação de dados.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Analisador de Espectro, abaixo estão os acessóros desta série:
Kits de calibração N ou SMA para o Tracking Generator.
Cabo de conexão com trava para garantir estabilidade na comunicação com o PC.
Licenças para análise de Bluetooth, WLAN, P25 e conformidade EMI.
Defina se o seu trabalho envolve principalmente bandas sub-3GHz (como LTE e Bluetooth clássico) ou se exige o modelo de 7,5 GHz para cobrir as bandas de 5 GHz do Wi-Fi e novas tecnologias IoT.
Ação: Consulte a aba “Modelos” e decida entre o RSA603A ou o RSA607A com base nas harmônicas que você precisa medir.
Se você planeja caracterizar antenas ou realizar testes de conformidade prévia de EMI, certifique-se de adicionar a Opção 04 (Tracking Generator) e as licenças de software EMCVu.
Ação: Ao falar com nossa equipe, solicite informações sobre os pacotes de licenças SignalVu-PC para os padrões sem fio que você utiliza.
A Série RSA600A é modular no software; garantir que você tenha a licença correta é o segredo para o sucesso do seu projeto.
Ação: Entre em contato com a equipe da CISTEK. Iremos fornecer um orçamento detalhado, validar os requisitos de hardware do seu computador e finalizar seu pedido.
