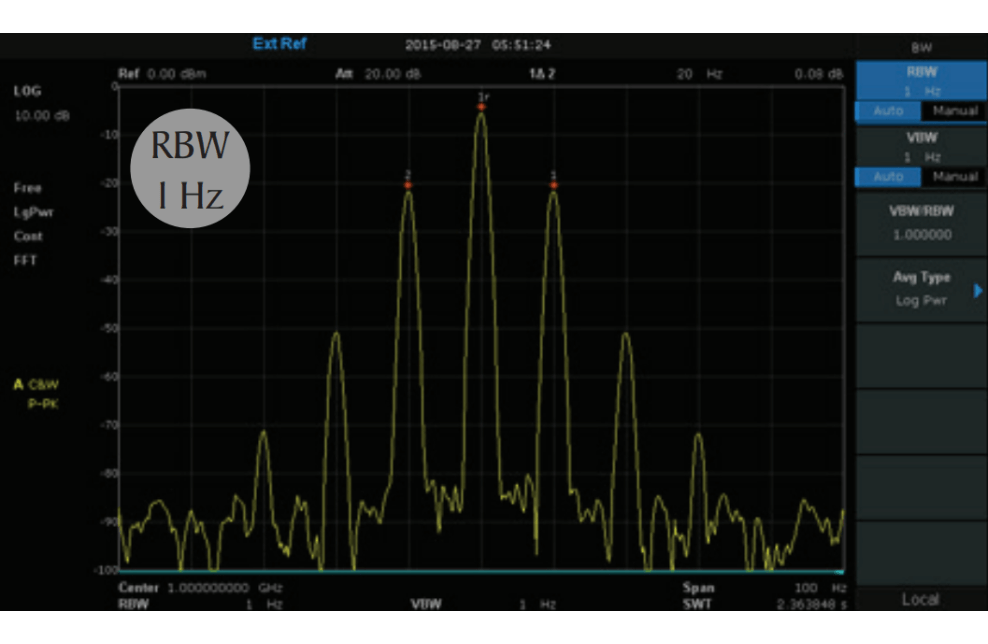

A Série BK Precision 2680 oferece analisadores de espectro compactos e leves, ideais para aplicações tanto em bancada quanto em campo. Com modelos de 2,1 GHz (2682) e 3,2 GHz (2683), a série fornece sensibilidade excepcional com um nível de ruído médio exibido (DANL) de -161 dBm/Hz e uma resolução de largura de banda (RBW) mínima de 1 Hz. Equipado com pré-amplificador e gerador de rastreamento (Tracking Generator) de série, é a ferramenta perfeita para rádio bidirecional, conformidade prévia de EMI e caracterização de dispositivos de RF, tudo visualizado em uma ampla tela colorida de 10,1 polegadas.
A Série 2680 foi projetada para entregar performance e funcionalidade em um design leve e compacto. Sua ampla tela colorida de 10,1 polegadas (1024 x 600) permite visualizar formas de onda com clareza e realizar medições de precisão com facilidade. Seja na bancada de P&D ou em vistorias de campo (site surveying), o instrumento oferece as ferramentas necessárias para análise de espectro 2D e 3D, garantindo que o engenheiro tenha visibilidade total sobre o ambiente de RF sob teste.
Com um DANL de -161 dBm/Hz e baixo ruído de fase de -98 dBc/Hz @ 10 kHz offset, o 2680 permite visualizar detalhes críticos no espectro que seriam perdidos em instrumentos menos sensíveis. A incerteza de nível reduzida de ±0,7 dB garante que as medições de amplitude sejam confiáveis, algo fundamental para a caracterização de dispositivos de RF e para garantir a integridade de sinais em sistemas de comunicação modernos.

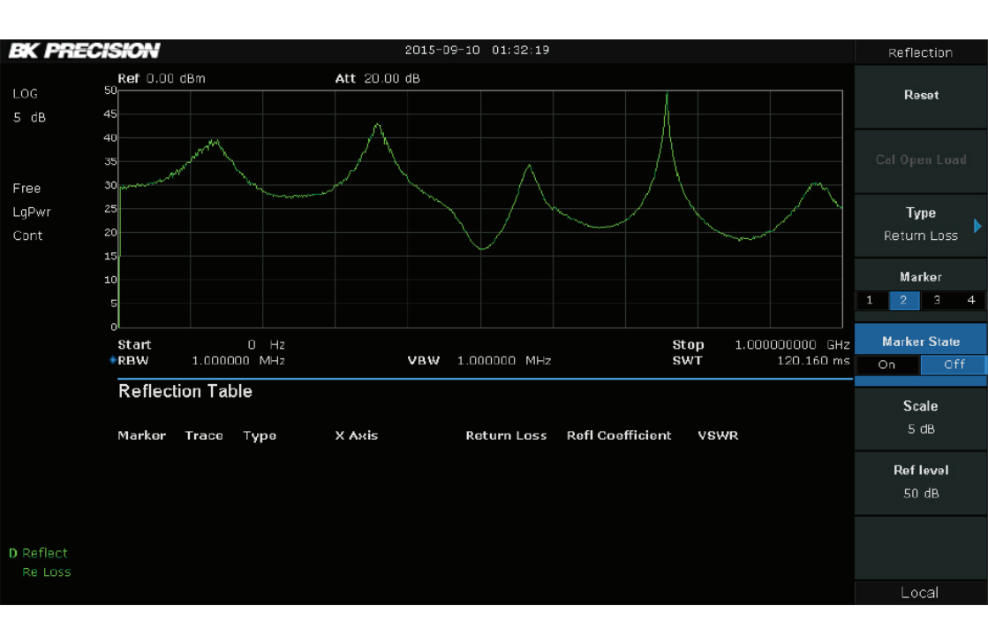

Diferente de muitos concorrentes, a Série 2680 inclui pré-amplificador e gerador de rastreamento (Tracking Generator) como itens padrão em todos os modelos. Isso permite realizar medições de resposta em frequência em cabos, filtros e amplificadores imediatamente, sem custos adicionais. Com a opção de medição de reflexão, o instrumento torna-se capaz de medir VSWR, coeficiente de reflexão e perda de retorno, sendo uma solução completa para manutenção de infraestrutura de RF.

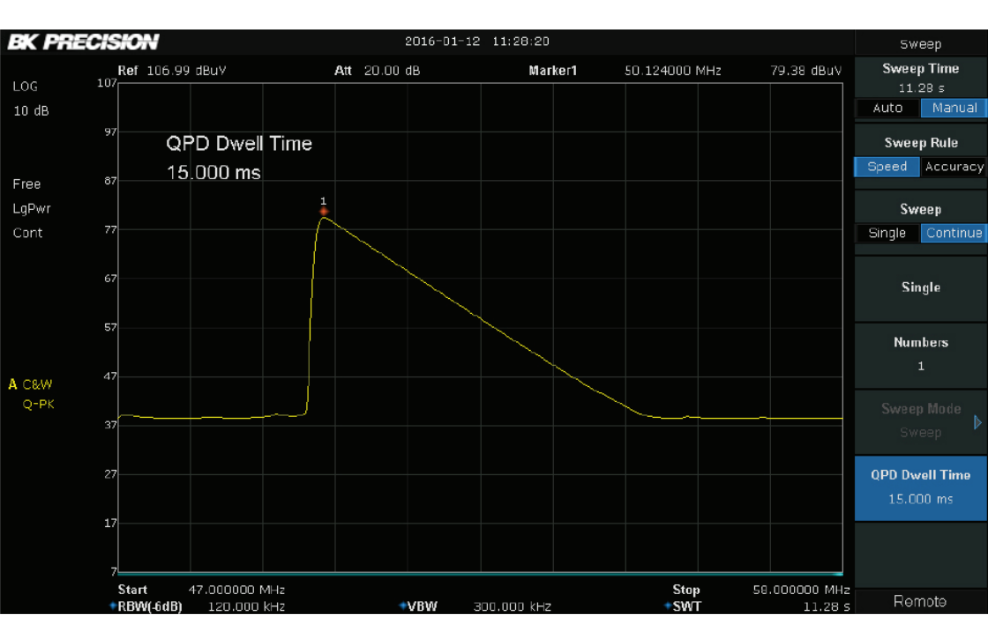

Economize tempo e recursos realizando testes de pré-conformidade EMI diretamente no seu laboratório. A Série 2680 oferece uma opção dedicada que habilita pontos de ajuste de largura de banda pré-definidos e detecção de quase-pico (Quasi-peak). Combinado com a RBW mínima de 1 Hz, o sistema permite identificar frequências problemáticas e emissões indesejadas antes da etapa final de certificação, agilizando o ciclo de desenvolvimento de novos produtos eletrônicos.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Analisador de Espectro, abaixo estão os acessóros desta série:
Kit de sondas de campo com amplificador para localização de fontes de ruído EMI.
Ponte de reflexão com adaptadores para medições de VSWR e perda de retorno.
Habilita detectores de quase-pico e larguras de banda EMI.
Defina o limite superior de frequência necessário para sua aplicação.
Se o seu foco são rádios de duas vias e bandas de comunicação padrão, o 2682 (2,1 GHz) atende perfeitamente. Para aplicações de Wi-Fi e sinais de maior frequência, o 2683 (3,2 GHz) é a escolha recomendada.
Ação: Consulte a aba “Modelos” e selecione a versão que cobre a faixa de frequência e harmônicas do seu dispositivo.
Se o seu objetivo é depuração de placas de circuito ou manutenção de antenas, considere incluir os opcionais de software para EMI e o kit de ponte de reflexão RB2680.
Ação: Ao falar com nossa equipe, consulte sobre os pacotes de pré-conformidade EMI e os acessórios de medição de reflexão para tornar sua bancada completa.
Com a configuração definida, o próximo passo é garantir que você tenha os cabos e sondas adequados para o seu setup de teste.
Ação: Entre em contato com a equipe da CISTEK. Iremos fornecer um orçamento detalhado, validar os opcionais de software e auxiliar na finalização do seu pedido.
