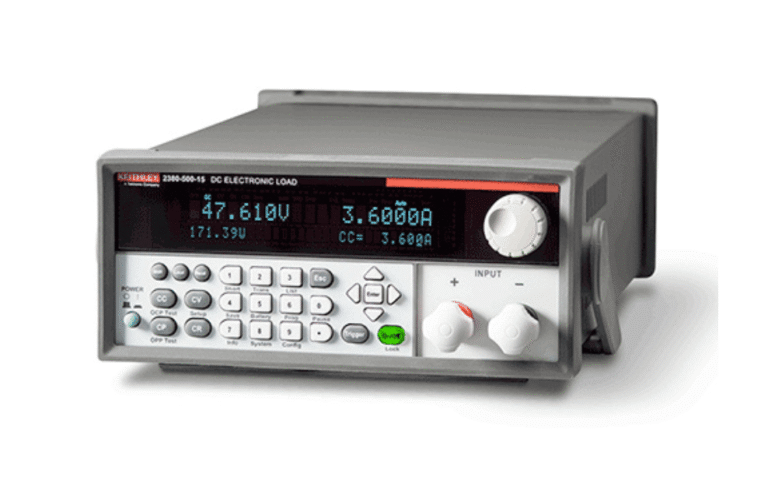

A Série 2380 de Cargas Eletrônicas DC Programáveis oferece um equilíbrio ideal entre custo, precisão e velocidade. A série inclui três modelos com potência máxima de 200 W a 750 W, suportando até 500 V ou 60 A.
Os instrumentos operam nos modos estáticos CC, CV, CR e CP. Eles se destacam pelo modo dinâmico (Transient) com ciclo de até 25 kHz e alta resolução de readback (até 0.1 mV/0.01 mA). Funções como Battery Test Mode e LED Simulated Load Test Mode tornam esta série versátil para P&D e produção. As interfaces GPIB, USB e RS-232 são padrão.
A Série 2380 é a carga eletrônica stand-alone ideal para uma ampla variedade de testes, como LED, automotivo, e teste de vida acelerada (ALT). A série é composta por modelos de potências variadas (200 W, 250 W e 750 W), com a capacidade de aceitar altas tensões (até 500 V) ou altas correntes (até 60 A). O design compacto e autônomo torna a 2380 uma opção econômica e eficiente.
Os modelos 2380 podem ser configurados para fornecer uma carga dinamicamente variável com velocidade de chaveamento de até 25 kHz. Essa capacidade é crucial para avaliar as características transientes das fontes DC. Além disso, a alta resolução de readback atinge 0.1 mV para tensão e 0.01 mA para corrente, garantindo leituras precisas dos valores do DUT.
A Série 2380 inclui modos operacionais dedicados que simplificam os testes práticos:
Battery Test Mode: Permite a realização de testes de descarga de baterias.
LED Simulated Load Test Mode: Simula a carga de um driver de LED.
Medição de Tempo de Subida/Queda: Mede o tempo de subida e queda da tensão de entrada sem a necessidade de um osciloscópio externo.

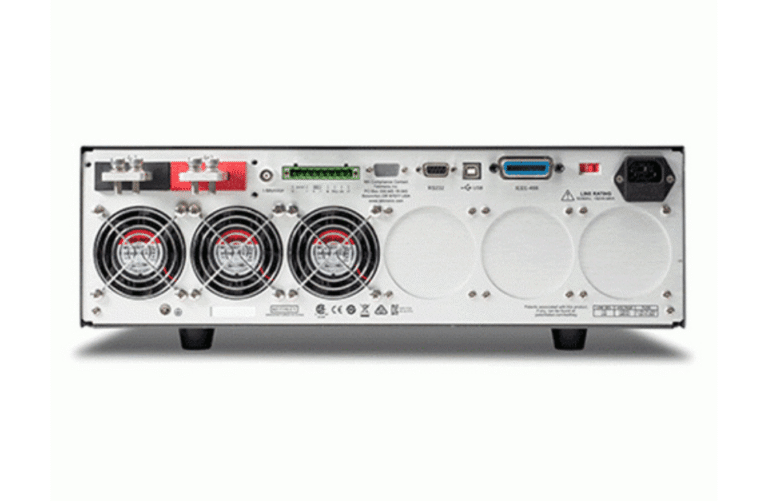

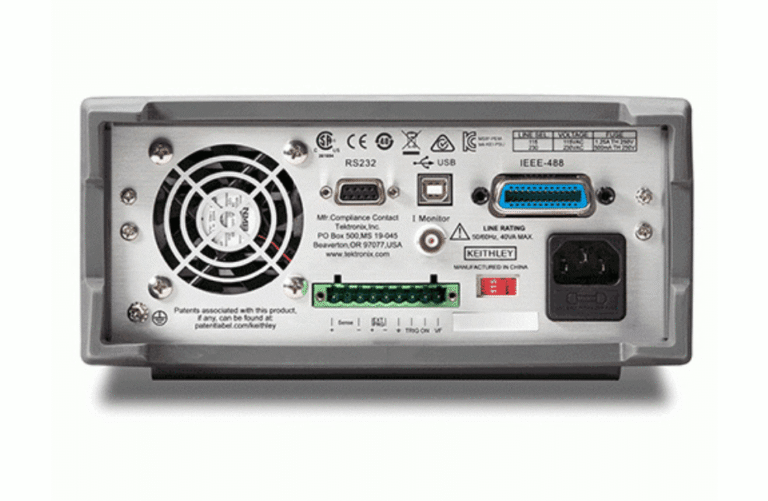

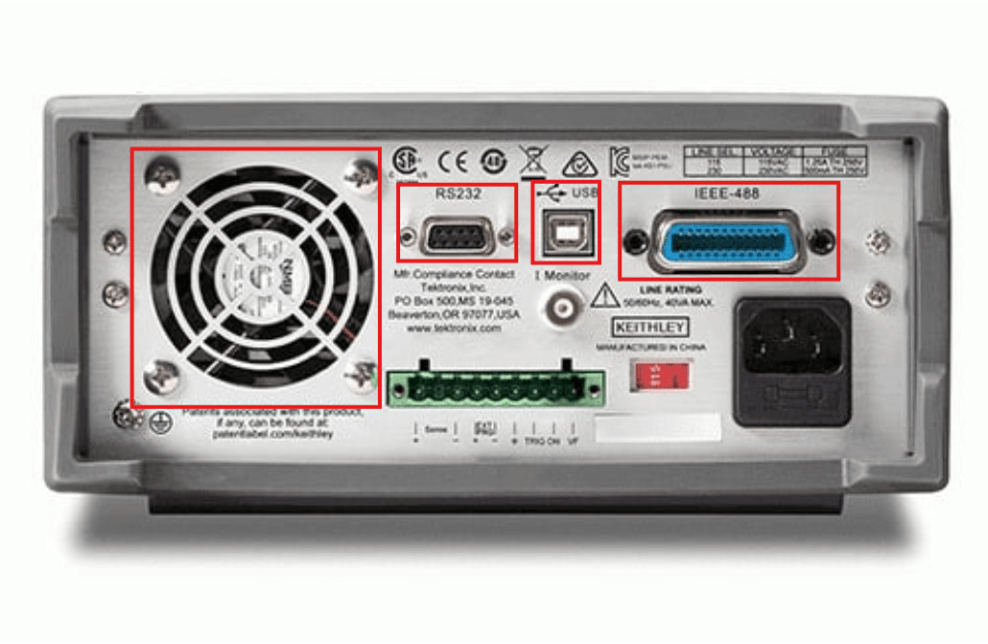

Para controle remoto e integração ATE, o instrumento oferece interfaces GPIB, USB-TMC e RS-232 embutidas. Um conector de monitoramento de corrente (Current Monitor) BNC simplifica a observação das formas de onda de corrente de entrada com um osciloscópio. Parâmetros de teste podem ser salvos em 100 locais de memória para acesso rápido.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua Carga Eletrônica, abaixo estão os acessóros desta série:
Kit para montagem em rack para os modelos compactos de 200 W e 250 W.
Kit de montagem em rack de largura total para o modelo 750 W.
Conector DB-9 para o painel traseiro, ideal para controle remoto TTL (trigger/sense).
Cabo IEEE-488 de 2 m para integração ATE.
Modelos: Escolha entre 2380-500-15 (500 V/15 A/200 W), 2380-120-60 (120 V/60 A/250 W) ou 2380-500-30 (500 V/30 A/750 W).
Ação: Defina o modelo exato com base na sua curva de tensão e corrente.
Modos: Utilize List Mode e Transient Mode (25 kHz) para testes dinâmicos.
Monitoramento: Use a saída BNC para monitorar as formas de onda de corrente.
Ação: Selecione o Kit Rackmount adequado (4299-7 ou 2380-RM) se for montar em rack.
Integração: As interfaces GPIB, USB e RS-232 são padrão.
Garantia/Calibração: Considere os planos KeithleyCare para calibração de 3 ou 5 anos.
Ação: Contate a CISTEK para finalizarmos o pedido e o suporte à integração do sistema ATE.
