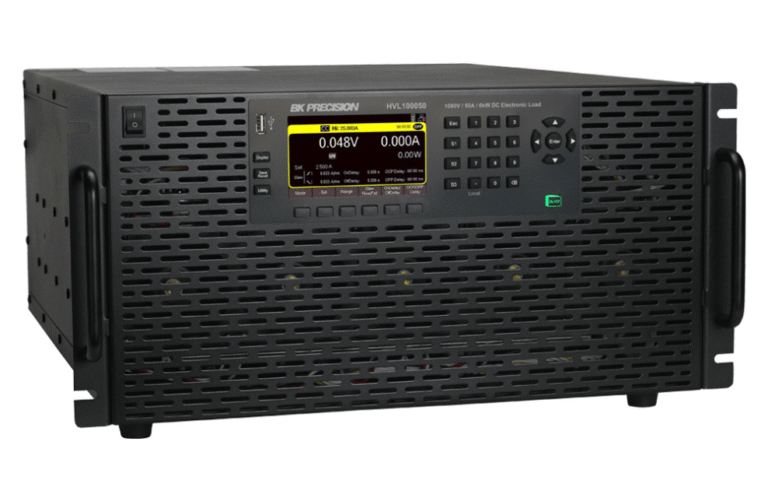

A Série HVL oferece Cargas Eletrônicas DC de alta potência, destacando-se por sua ampla voltagem de operação de até 1000 V e densidade de potência de até 6 kW (em um fator de forma 5 U). Esta série é crucial para sistemas ATE e aplicações em Veículos Elétricos (EV), carregadores on-board e testes de estações de carregamento.
Os modelos HVL operam em modos estáticos (CC, CV, CR, CW) e dinâmicos (Transient até 10 kHz). O grande diferencial é a capacidade de paralelizar até 10 unidades idênticas, alcançando uma capacidade máxima de 60 kW. As interfaces USB, LAN, RS232 e GPIB são padrão.

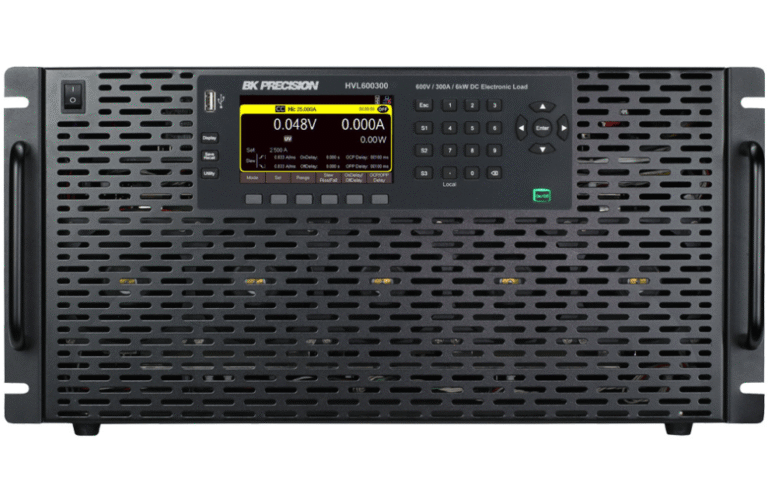

A Série HVL foi construída para atender às demandas de testes de alta potência e alta tensão. O instrumento oferece voltagens de operação de até 1000 V e potências de 3 kW a 6 kW. Esta faixa de voltagem e potência torna o HVL uma solução abrangente para testes de baterias de veículos elétricos (EV), carregadores on-board e testes de estações de carregamento.

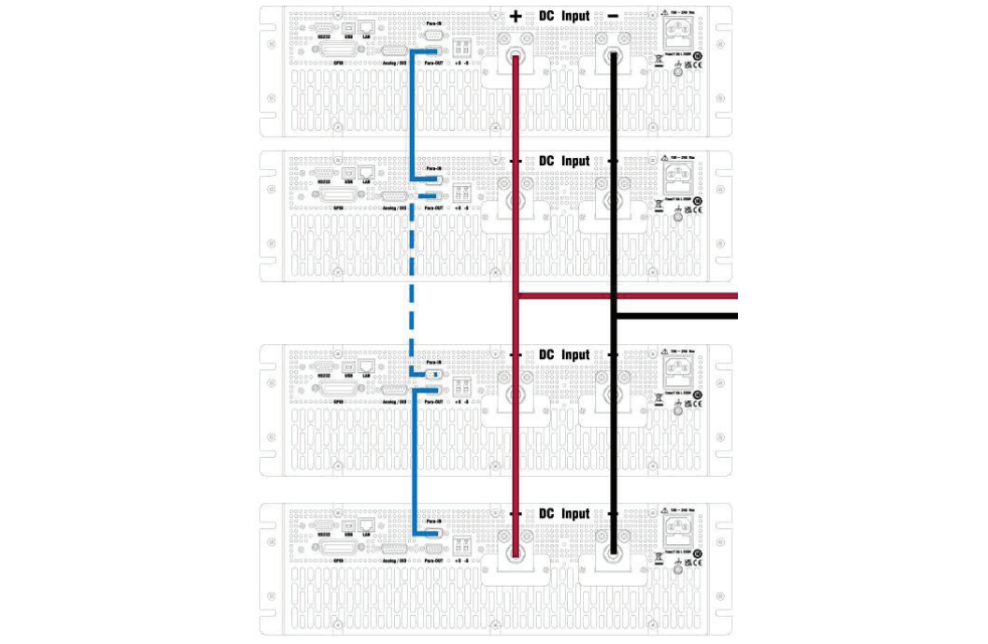

Para aplicações que requerem potências massivas, a Série HVL oferece uma escalabilidade única. É possível combinar até 10 modelos idênticos em paralelo, aumentando a capacidade total de dissipação de potência para 60 kW. Uma vez configuradas, as unidades conectadas exibem a tensão e a corrente do sistema completo, simplificando o controle de sistemas de teste de grande porte.

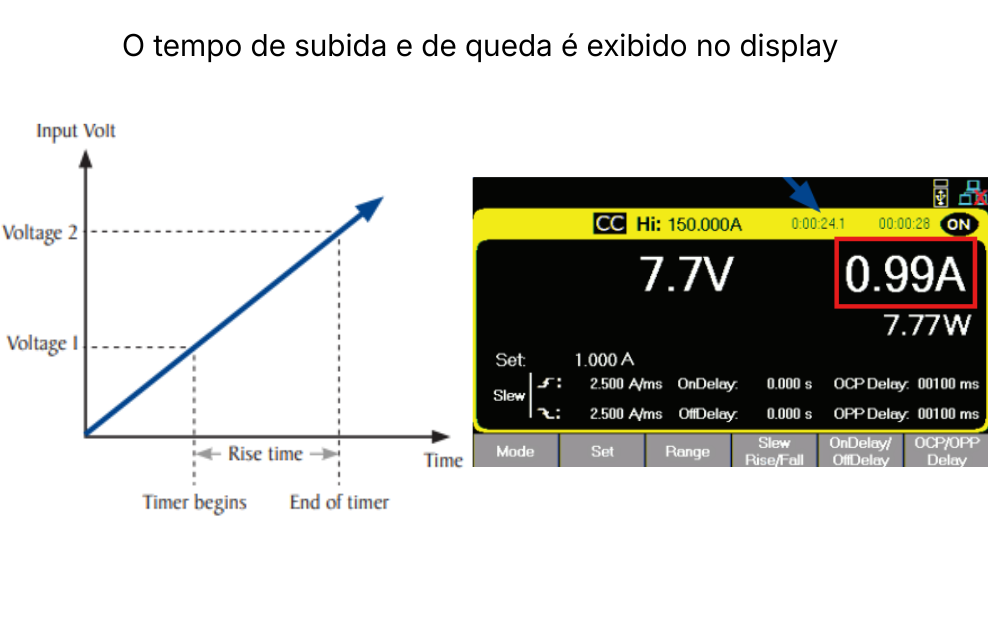

O HVL suporta operações Transient (Contínua, Pulso e Alternada) para simular cargas dinâmicas. A velocidade do Transient Mode chega a 10 kHz em modo CC. Além disso, o instrumento possui a função de medição de tempo de subida (rise time) e queda (fall time) embutida, que permite analisar a taxa de transição da tensão de entrada sem a necessidade de um osciloscópio externo.

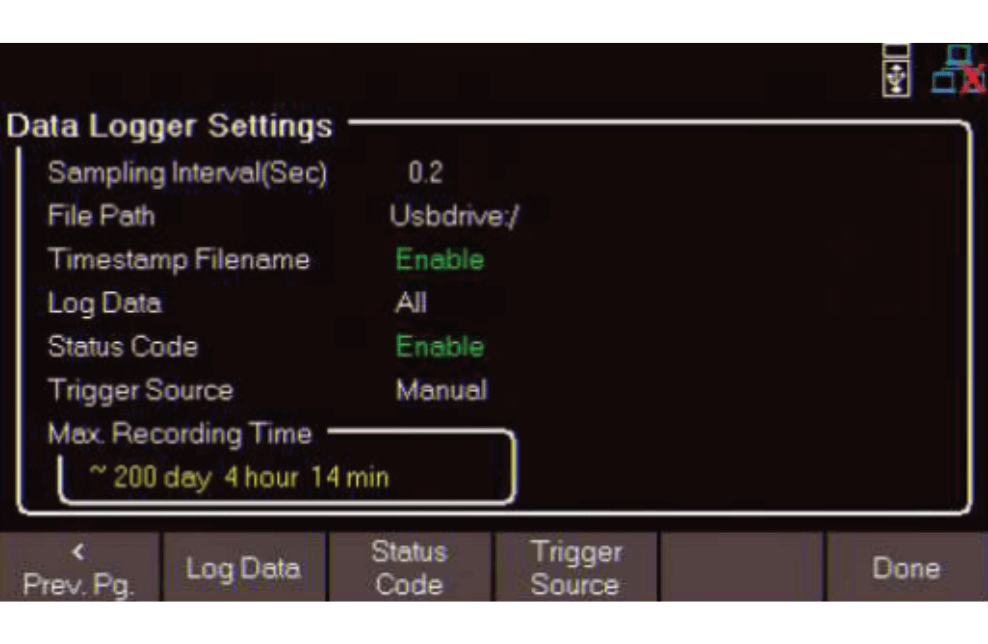

A produtividade é aprimorada pelo software e pelas ferramentas de interface. O painel frontal possui uma porta USB Host que permite o registro de dados (data logging) diretamente para um pen drive. O software de PC fornecido suporta controle remoto, List Mode avançado e um software de Teste de Bateria separado para simplificar o ciclo de descarga.

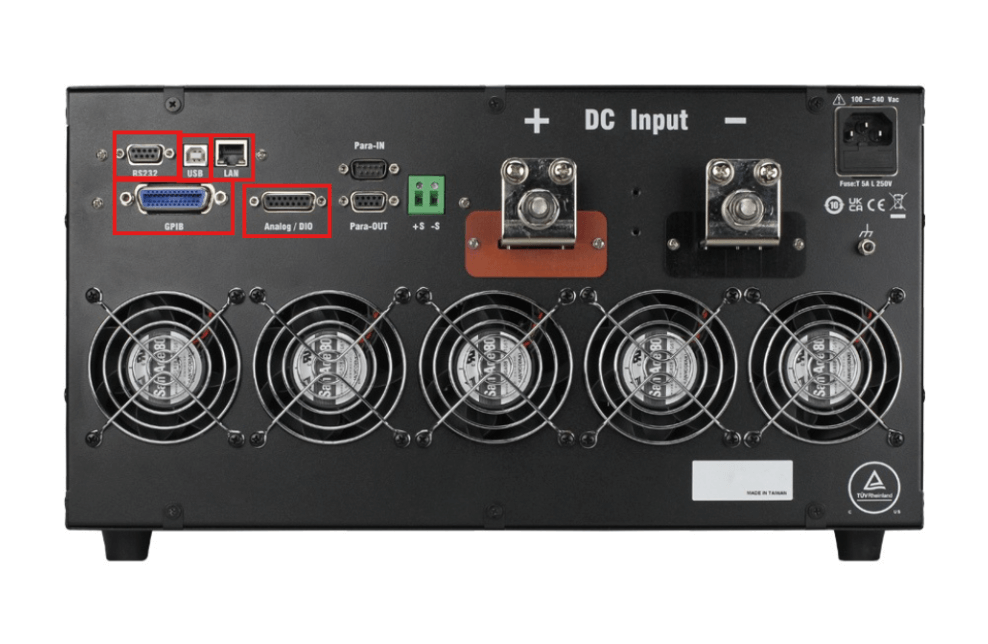

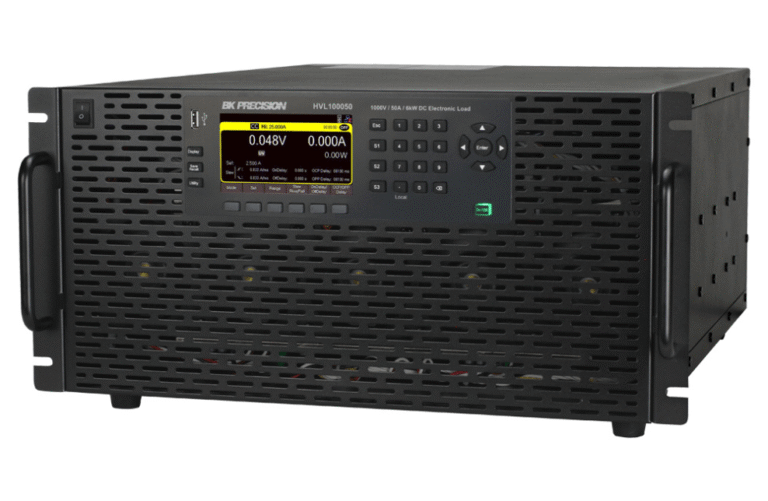

A Série HVL é totalmente preparada para integração em sistemas ATE, vindo com interfaces USB, LAN, RS232 e GPIB como padrão. O painel traseiro inclui um conector Analog/DIO para trigger externo, controle analógico e monitoramento de tensão/corrente. Os terminais de Remote Sense (Sensor Remoto) garantem a precisão da medição ao compensar a queda de tensão nos cabos.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua Carga Eletrônica, abaixo estão os acessóros desta série:
Software de PC dedicado para simplificar o ciclo de descarga e log de dados de baterias.
Voltagem: Selecione o modelo que atenda à sua tensão máxima (ex: HVL1000xx para 1000 V).
Potência: Escolha a potência base (3 kW ou 6 kW).
Ação: Defina o modelo exato (ex: HVL600300, 600 V / 300 A / 6 kW)
Paralelismo: Se precisar de mais de 6 kW, planeje quantas unidades idênticas serão necessárias para atingir até 60 kW.
Controle: Use o software fornecido e as interfaces LAN/GPIB/USB para controle remoto.
Ação: Inclua o Software de Teste de Bateria se a aplicação for EV ou baterias
Garantia: O produto tem 3 anos de garantia.
Ação: Contate a CISTEK para validarmos o sistema de paralelismo e o suporte à integração no seu ambiente ATE.
