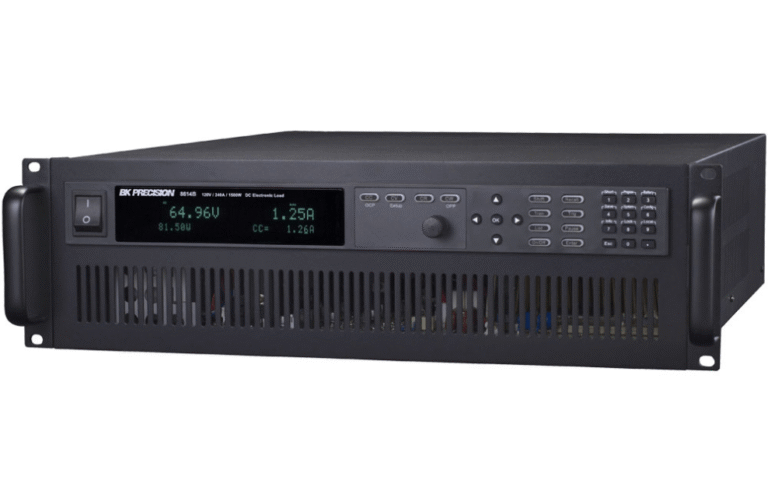

A Série 8600/B define o padrão para Cargas Eletrônicas DC programáveis de alto desempenho. A linha é vasta, variando de modelos compactos de 150 W (meia-rack 2U) até o modelo 8625 de 6000 W(6U).

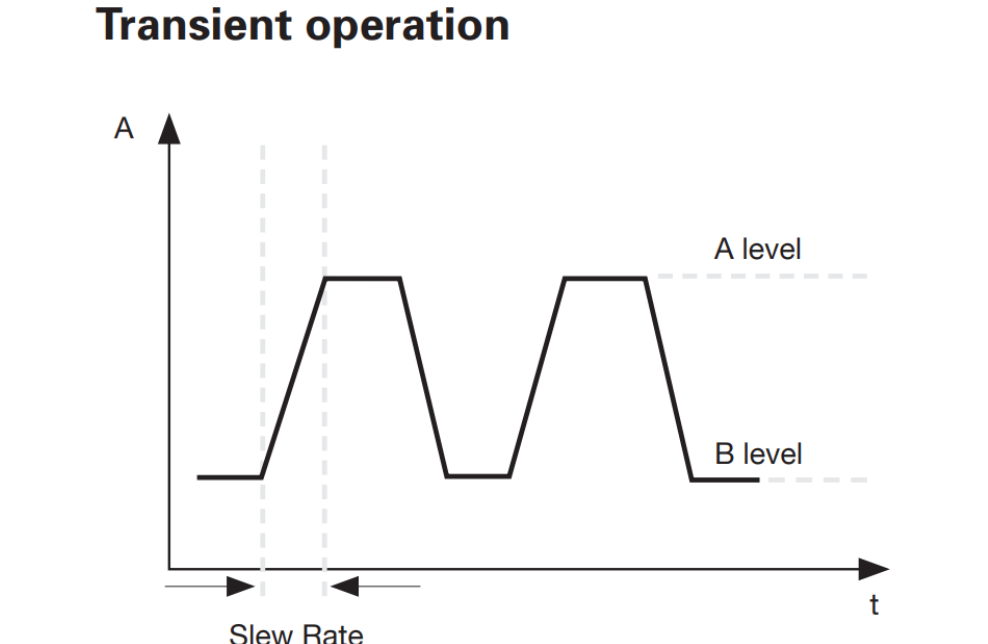

Estes instrumentos são essenciais para testes rigorosos de fontes de alimentação, baterias de veículos elétricos e drivers de LED. Eles oferecem resolução de medição de 16 bits e o modo Transient mais rápido da classe (até 25 kHz em CC). Suportam os modos estáticos CC/CV/CR/CW e incluem funções dedicadas como Teste de Bateria e CR-LED. Com interfaces USB, RS232 e GPIB (opcional), a Série 8600/B é ideal para integração ATE.

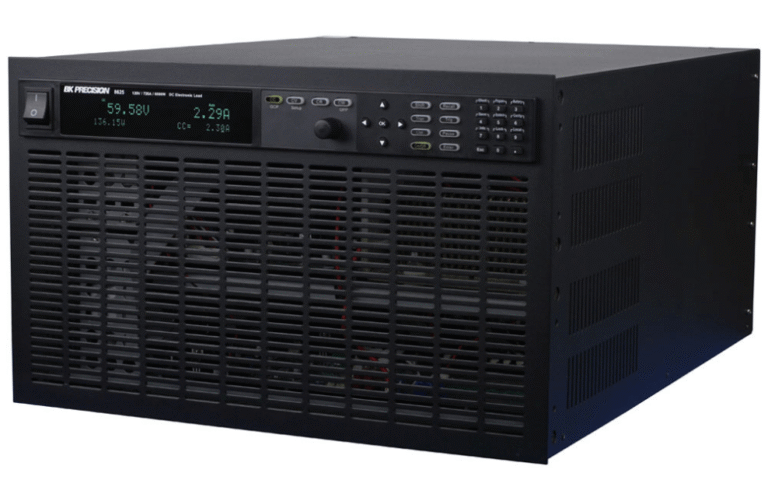

A Série B&K Precision 8600/B é a linha de Cargas Eletrônicas DC mais abrangente do catálogo CISTEK. Com uma amplitude que vai de modelos compactos de 150 W (meia-rack 2 U) até o poderoso Modelo 8625 de 6000 W (6 U), ela oferece uma solução para qualquer requisito de teste, desde testes de componentes de baixa potência até a validação de grandes sistemas de fontes DC. A flexibilidade em Potência, Tensão (até 500 V) e Corrente (até 720 A) torna esta série indispensável para a Eletrônica de Potência e o setor Automotivo.
No coração da Série 8600/B está a sua capacidade de medição de alta precisão. O sistema utiliza conversores AD de 16 bits para Tensão e Corrente, garantindo uma resolução e estabilidade superiores. Isso permite que a carga não apenas simule o consumo, mas também atue como um medidor de alta precisão para o DUT (Dispositivo Sob Teste). Essa precisão é fundamental para caracterizar com confiança a performance de fontes de alimentação e baterias.

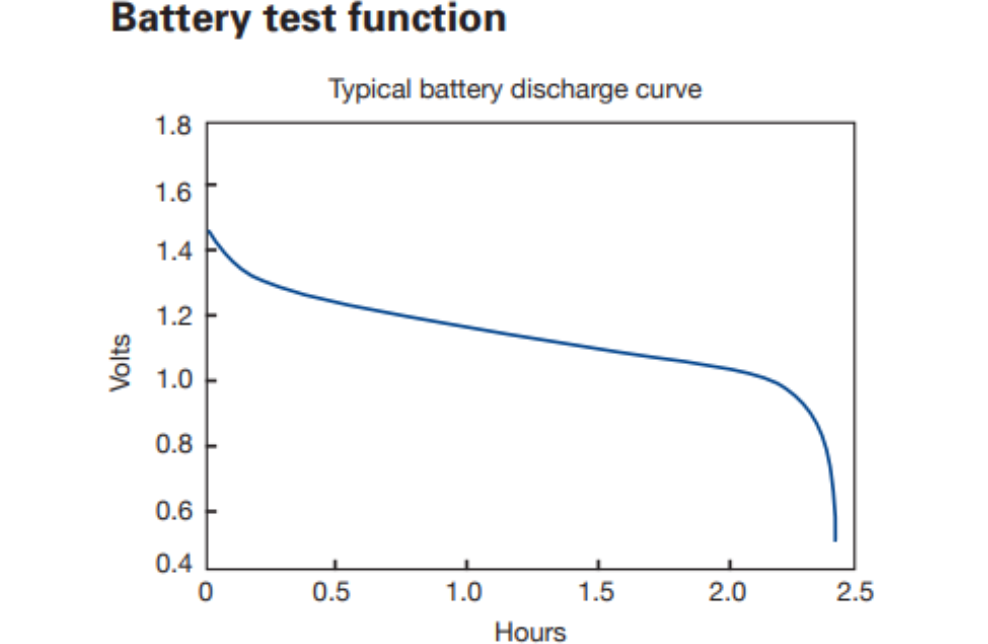

A Série 8600/B inclui funções especiais que simplificam a rotina de testes específicos. O Modo Teste de Bateria embutido mede a característica de Ampere-hora (Ah) e permite configurar condições de parada por nível de tensão, capacidade ou tempo. Além disso, o modo CR-LED simula o comportamento de um LED, permitindo a configuração da resistência operacional e da tensão direta, ideal para testar drivers de LED.

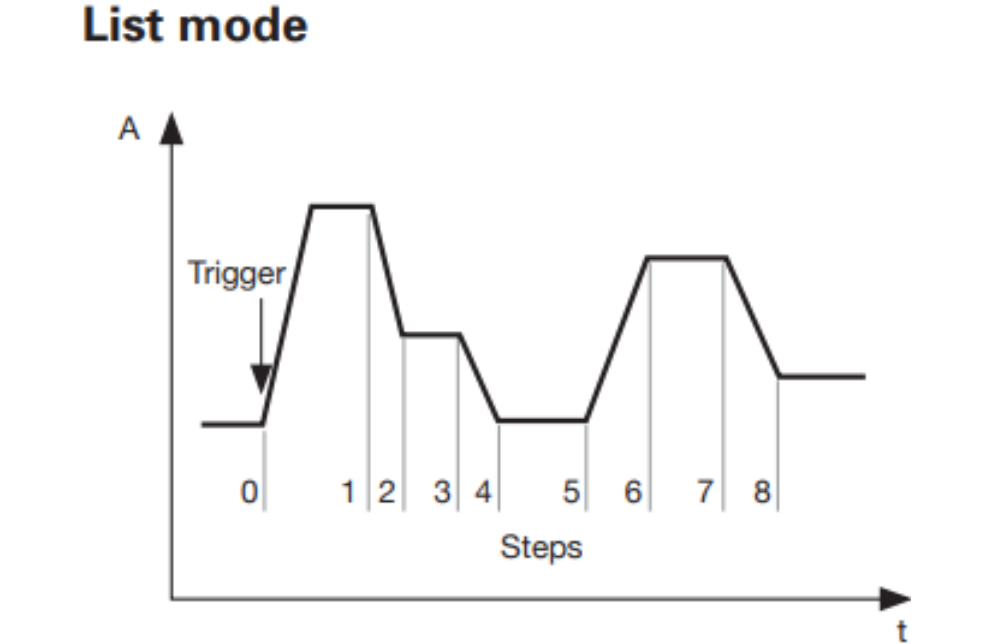

A carga oferece recursos de análise que dispensam a necessidade de um osciloscópio em muitas aplicações. Ela possui medição de tempo de subida (rise time) ou tempo de queda (fall time) da tensão de entrada, sem a necessidade de instrumentação externa. A função List Mode é essencial, permitindo gerar sequências complexas de até 84 passos com modos de operação e limites de falha variados. O Automatic Test Mode permite encadear diferentes sequências para testes de produção contínuos.

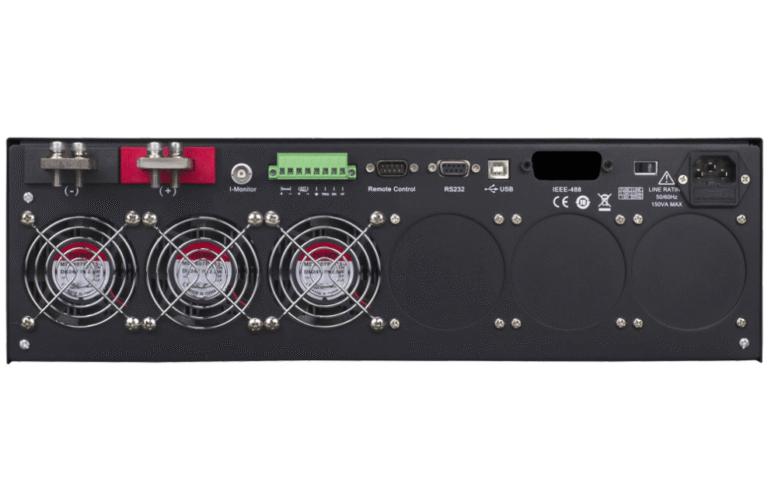

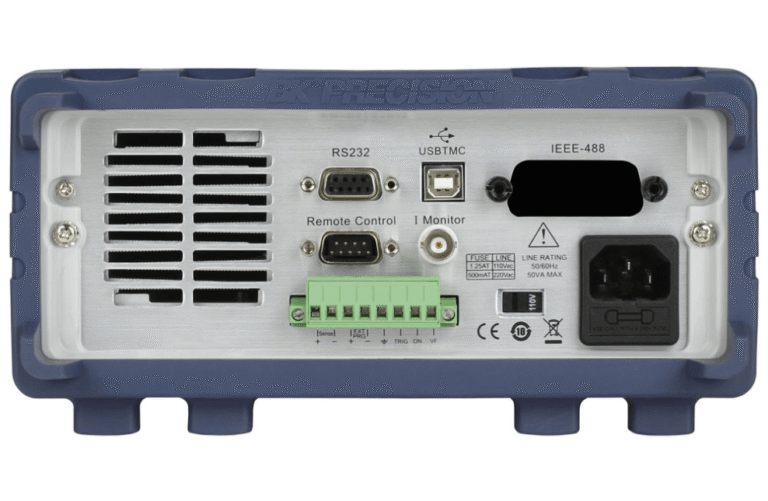

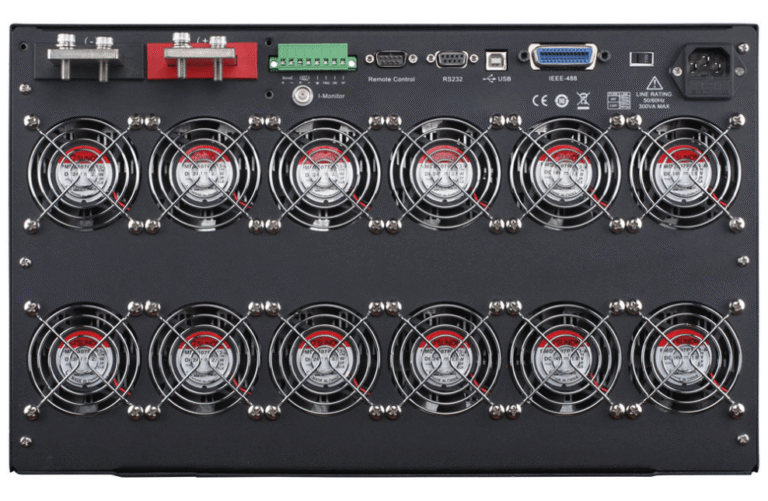

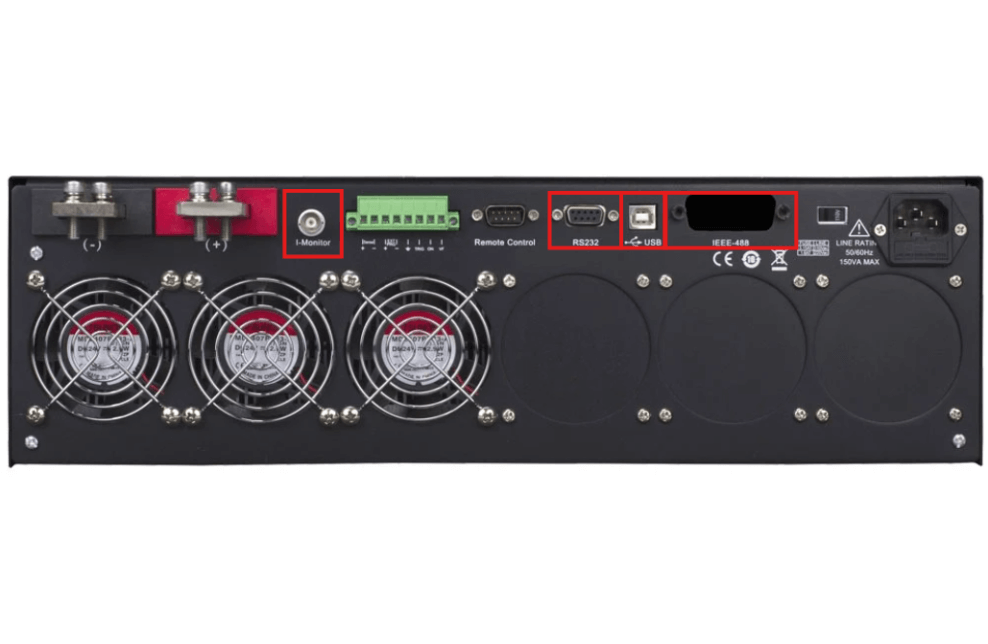

Projetada para sistemas de Teste Automatizado (ATE), a Carga Eletrônica inclui interfaces de comunicação padrão USB, RS232 e GPIB (opcional em modelos selecionados). O instrumento possui um bloco de terminais I/O para trigger externo e programação analógica. Os terminais de Remote Sense (Sensor Remoto) garantem a precisão da medição na carga, compensando a queda de tensão nos cabos de alta corrente.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua Carga Eletrônica, abaixo estão os acessóros desta série:
Cabos de teste de alta corrente (opcionais), essenciais para garantir a precisão nas faixas mais altas.
Kit de montagem em rack para modelos compactos (8600/B, 8601/B, e 8602/B).

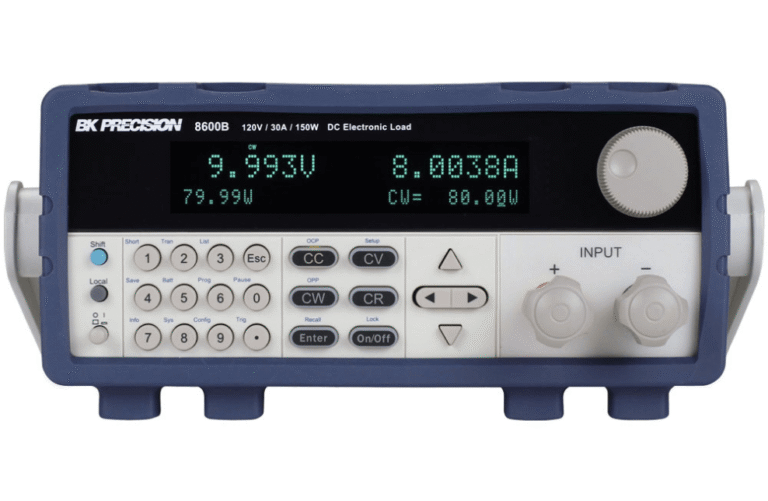

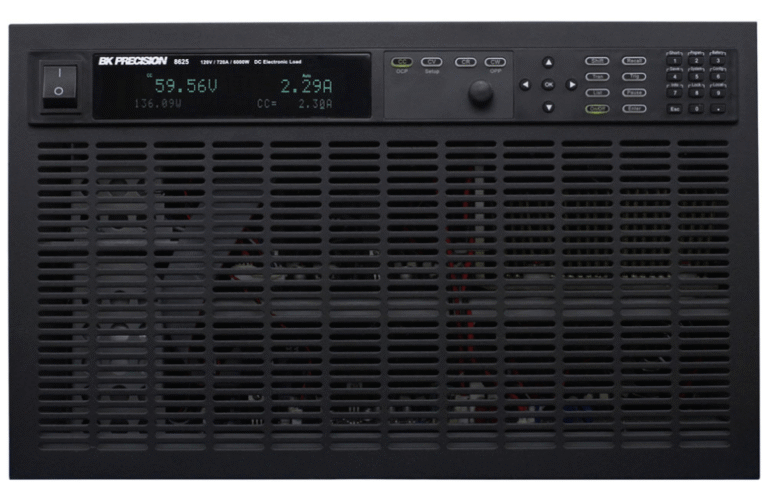

Faixa: Defina o modelo (ex: 8600 para 120 V/30 A/150 W} ou 8625 para 120 V/720 A/6000 W).
GPIB: Escolha a versão Sem GPIB (sufixo B) ou Com GPIB (sem sufixo B nos modelos aplicáveis).
Ação: Defina o modelo exato e a opção de interface GPIB conforme o ambiente ATE.
Modos: Utilize Transient Mode para avaliar a regulação da fonte e List Mode para sequências complexas.
Remote Sense: Conecte o Remote Sense para compensar a queda de tensão nos cabos de alta corrente.
Ação: Inclua os Cabos TLPWR1 se for trabalhar com alta corrente.
Garantia: O investimento tem 3 anos de garantia.
Suporte: Use o software gratuito para controle e monitoramento remoto.
Ação: Contate a CISTEK para finalizarmos o pedido e confirmarmos o suporte à integração do sistema.
