A Série EA-ELR 10000 é uma carga eletrônica DC programável regenerativa de alto desempenho. Ela atua como um dreno de energia (Sink) para testes de descarga, baterias, células de combustível e fontes de alimentação. Seu diferencial é a capacidade de devolver a energia absorvida à rede elétrica com uma alta eficiência de até 96%, eliminando a necessidade de grandes sistemas de refrigeração e reduzindo drasticamente os custos operacionais. Oferece arquitetura Autoranging, 16-bit de resolução e Gerador de Funções para simulações de carga dinâmicas.

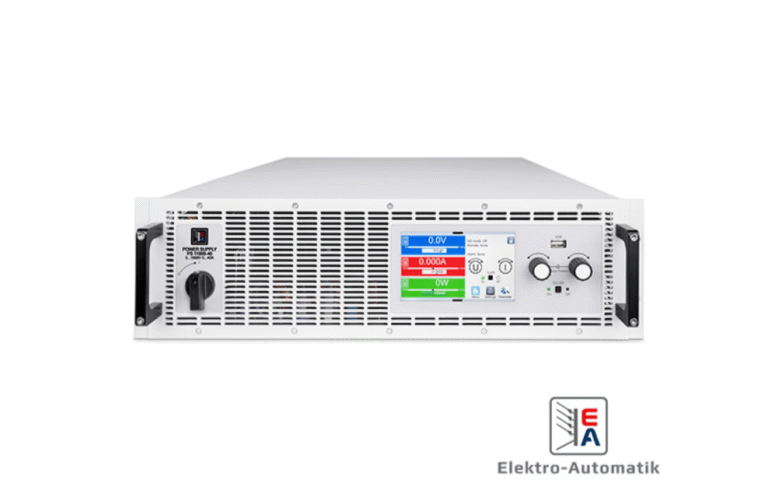

A Série ELR 10000 opera exclusivamente como carga (Sink), mas com a função regenerativa. Em vez de converter a energia do DUT em calor, como as cargas eletrônicas tradicionais, o ELR 10000 inverte a corrente e devolve a energia para a rede elétrica AC. Com uma eficiência de recuperação de até 96%, o laboratório se beneficia de uma redução drástica nos custos de eletricidade e na eliminação de complexos sistemas de ar condicionado para dissipar o calor gerado, promovendo um ambiente de teste mais limpo e econômico.

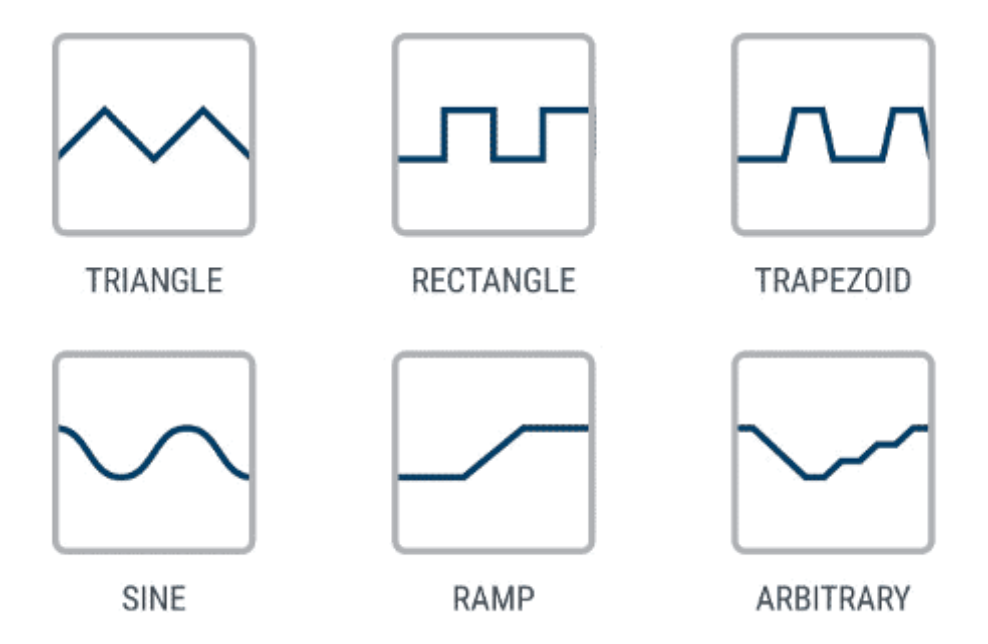

Apesar de ser uma carga pura, o ELR 10000 possui um Gerador de Funções integrado. Isso permite programar perfis de carga complexos, essenciais para simular o consumo de dispositivos no mundo real (ex: perfis de condução de veículos elétricos). É possível gerar formas de onda predefinidas (senoidal, rampa, trapezoidal) ou sequências arbitrárias. Além disso, a carga pode operar nos quatro modos de regulagem: CV (Tensão), CC (Corrente), CP (Potência) e CR (Resistência), garantindo flexibilidade total no teste de fontes e baterias.

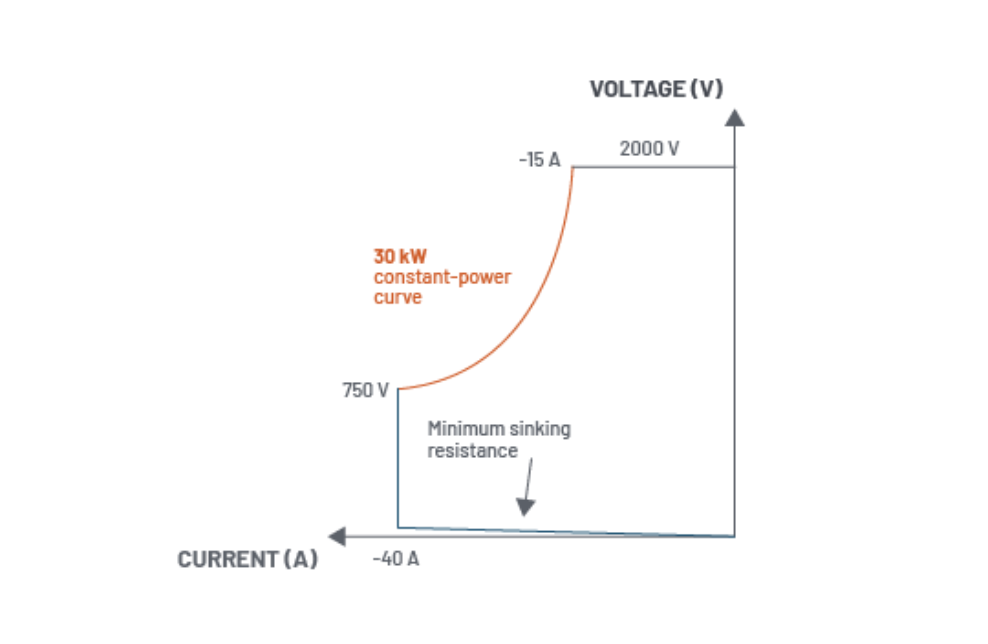

A arquitetura Autoranging garante que a carga máxima de 30 kW seja alcançada em uma ampla faixa de tensões de entrada (e não apenas no pico nominal), otimizando a aplicação do equipamento. Para testes de bancadas de baterias de grande escala ou inversores de alta potência, as unidades ELR podem ser facilmente escaladas. Através do Master-Slave Bus e do Share-Bus isolado, é possível conectar até 64 unidades para criar um sistema de carga unificado com capacidade de absorção de até 1920 kW.

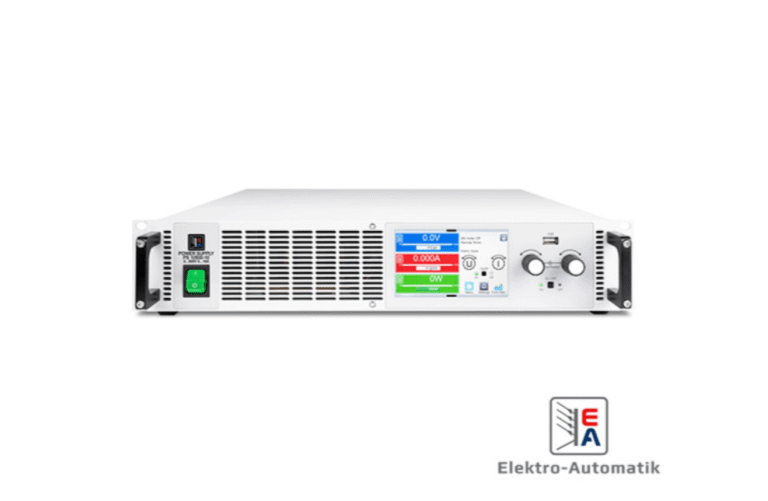

As cargas ELR 10000 vêm equipadas com um display TFT de 5″ colorido com controle Touch, facilitando a configuração e o monitoramento. A regulação é digital (16-bit), garantindo alta precisão. Para automação, as interfaces padrão incluem USB, Ethernet e Analógica. Opcionalmente, módulos Slot-in permitem adicionar interfaces industriais como CAN, EtherCAT, Profinet, entre outras, garantindo integração em qualquer linha de teste automatizada.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua Carga Eletrônica, abaixo estão os acessóros desta série:
Software de controle e sequenciamento de testes para gerenciamento de dados e programação de curvas.
Módulos Plug & Play opcionais (ex: Profinet, EtherCAT) para integração rápida em sistemas de automação de fábrica.
Trilhos para montagem segura das unidades 2U, 3U ou 4U em racks de 19".
A principal decisão é definir a potência total de descarga e a tensão máxima que o seu teste exige. A série ELR 10000 oferece modelos individuais de 3 kW a 30 kW, com tensões que chegam a 2000 V.
Todas as versões possuem tecnologia regenerativa e a flexibilidade do autoranging.
Ação: Consulte a aba “Modelos” para comparar as capacidades de corrente e tensão e decida qual versão atende ao seu dispositivo.
Para integrar a carga ao seu sistema de automação ou para realizar coletas de dados complexas, você pode incluir módulos de comunicação industrial e licenças de software.
Ação: Ao falar com nossa equipe, consulte sobre os módulos opcionais (CAN, Profinet, EtherCAT) e sobre o software EA-Power Control para automação de testes.
Pronto! Com a necessidade de potência e tensão definida, o próximo passo é falar com a CISTEK para configurar seu sistema.
Ação: Entre em contato com nossa equipe técnica. Iremos fornecer um orçamento detalhado, validar a compatibilidade com sua rede elétrica e finalizar seu pedido.
