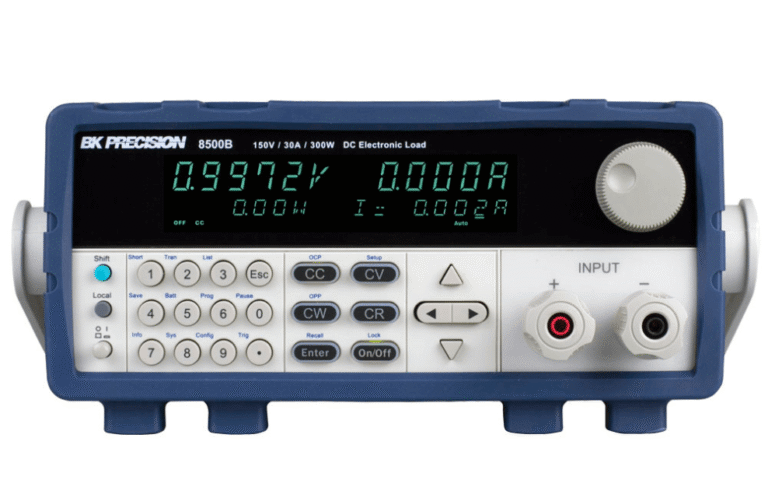

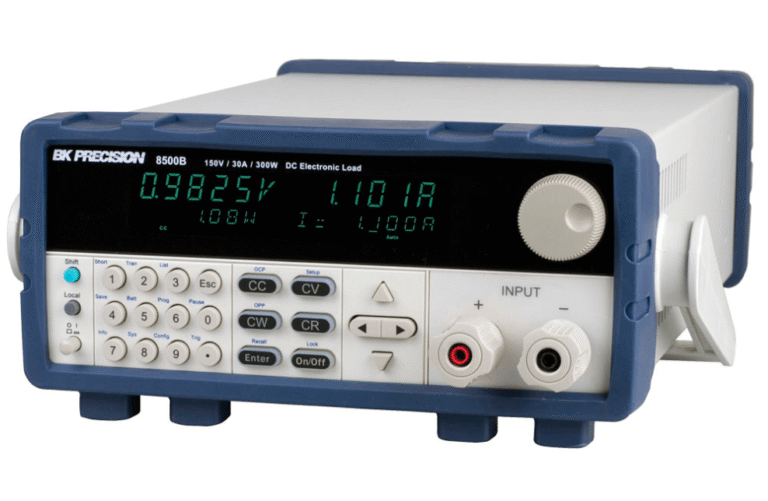

A Série 8500B de Cargas Eletrônicas DC Programáveis aprimora a linha anterior com melhor desempenho e mantém a alta relação custo-benefício. A série suporta potências de 150 W até 1500 W, com modelos de alta voltagem (500 V) e alta corrente (240 A).
Os instrumentos operam nos modos estáticos CC, CV, CR e CW, mas se destacam pelos recursos dinâmicos, como List Mode, Transient Mode (até 10 kHz em CC) e o Modo Teste de Bateria dedicado. O sistema possui resolução de 16 bits e oferece interfaces USB (via adaptador TTL) e RS232. É a ferramenta versátil ideal para teste e avaliação de fontes de alimentação e baterias na produção e no laboratório.

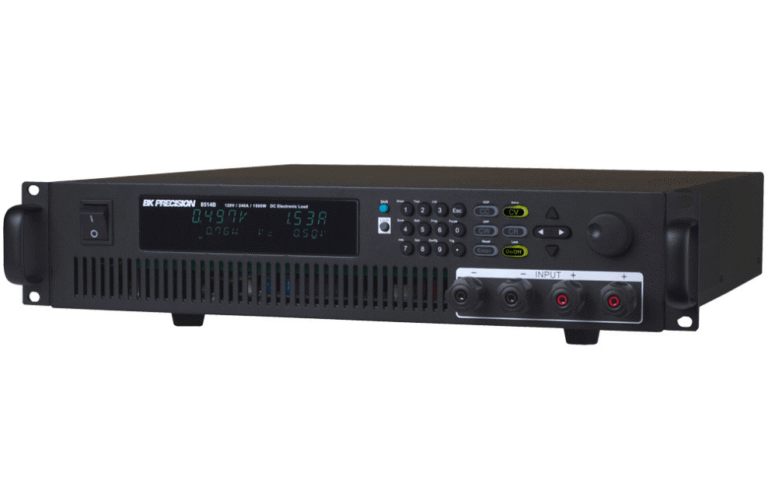

A Série 8500B oferece grande flexibilidade ao cobrir um amplo espectro de aplicações com modelos variados. O Modelo 8502B é ideal para testes de alta tensão (500 V), enquanto o Modelo 8514B atende aos requisitos de alta corrente (240 A). Essa versatilidade permite que a CISTEK forneça a carga exata para testar a maioria dos conversores DC-DC, fontes de alimentação e painéis solares.

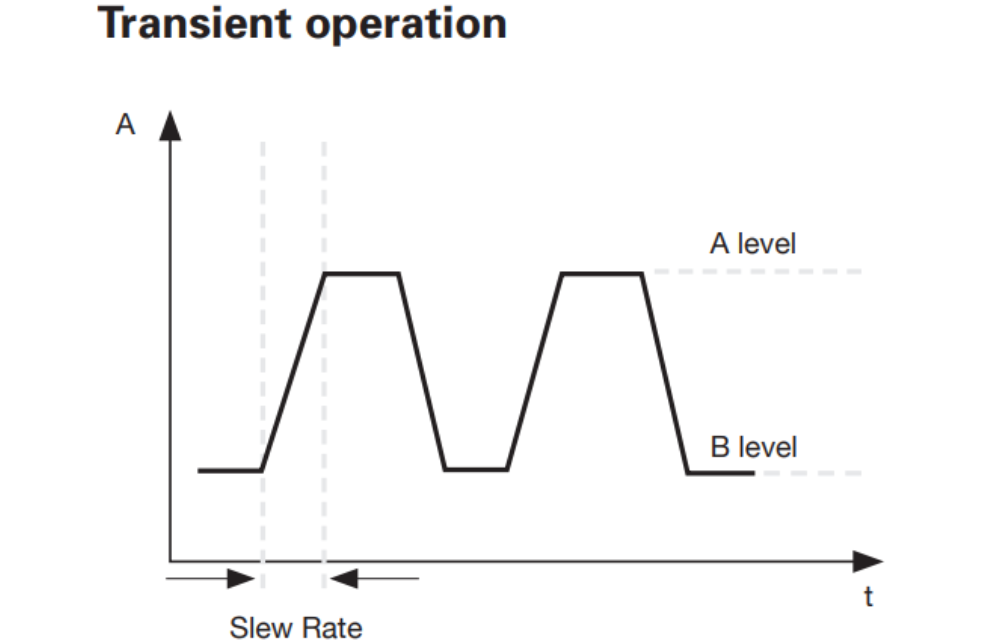

A 8500B é programável e inclui os modos dinâmicos cruciais para testes modernos. O Transient Mode permite a comutação periódica entre dois níveis de carga em frequências de até 10 kHz (em CC), essencial para avaliar a regulação da fonte. O List Mode gera sequências complexas de entrada, com até 84 passos. O instrumento armazena 100 conjuntos de parâmetros internamente para acesso rápido.
A série inclui funções especiais para simplificar os testes práticos:

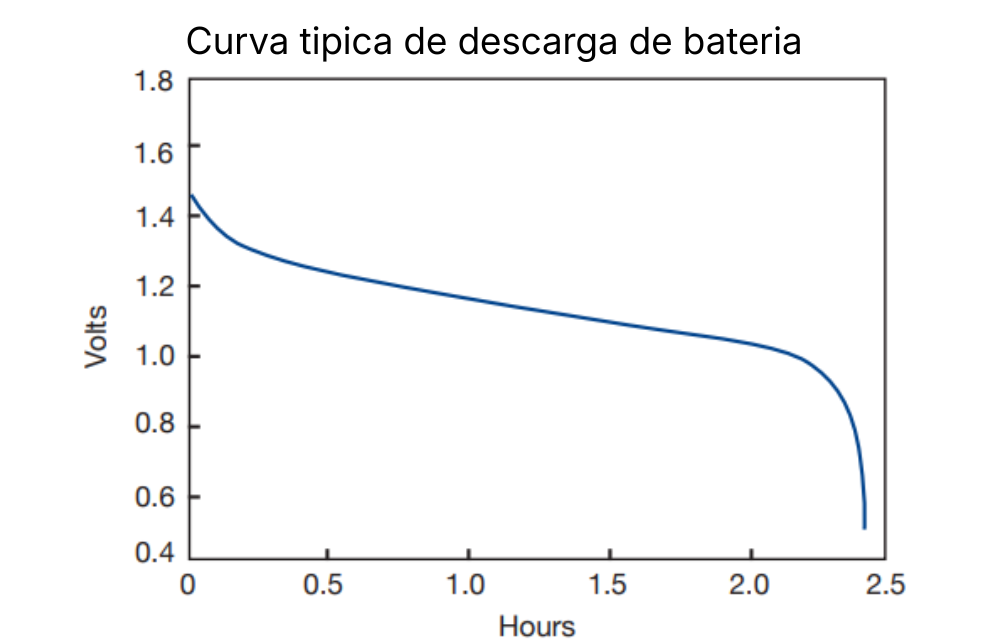

Teste de Bateria: Função embutida para calcular a capacidade (Ah) e vida útil da bateria, com condições de parada configuráveis (voltagem de corte, capacidade, ou tempo de até 27 horas).
CR-LED Mode: Simula o comportamento de carga resistiva de um LED.
Short-Circuit Test: Simula um curto-circuito.

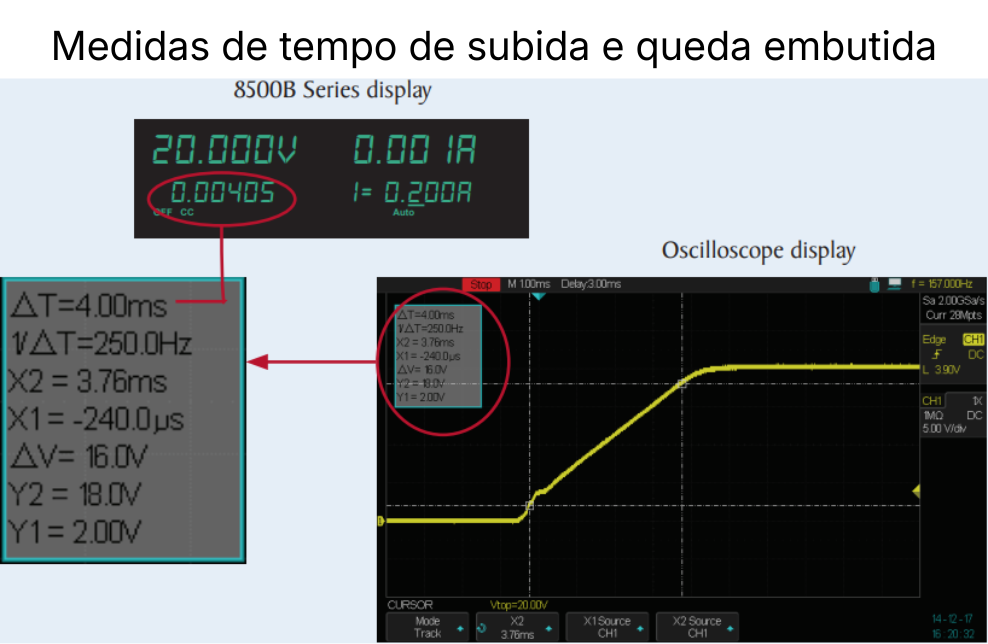

O sistema utiliza um sistema de medição de Tensão e Corrente de 16 bits, fornecendo alta resolução para medições de readback. Um recurso avançado é a medição de tempo de subida (rise time) e tempo de queda (fall time) embutida, que permite medir a taxa de transição da tensão de entrada sem a necessidade de um osciloscópio externo.

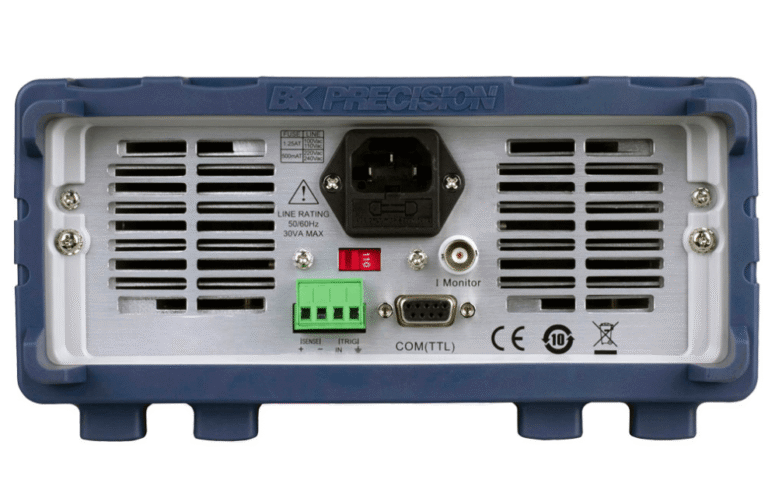

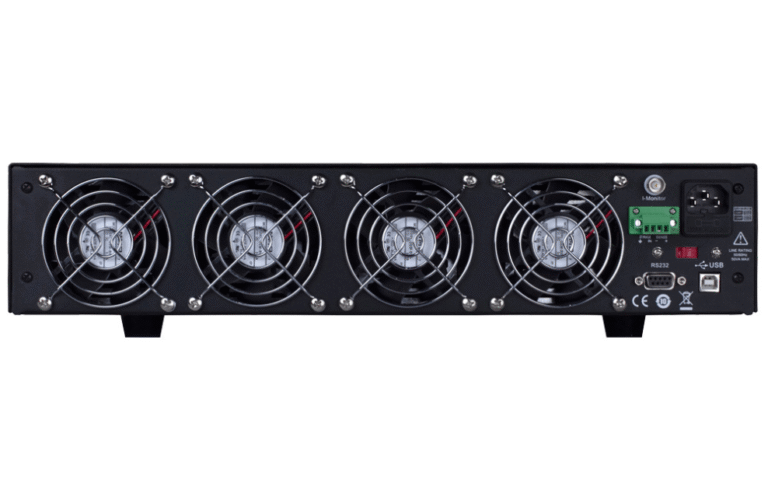

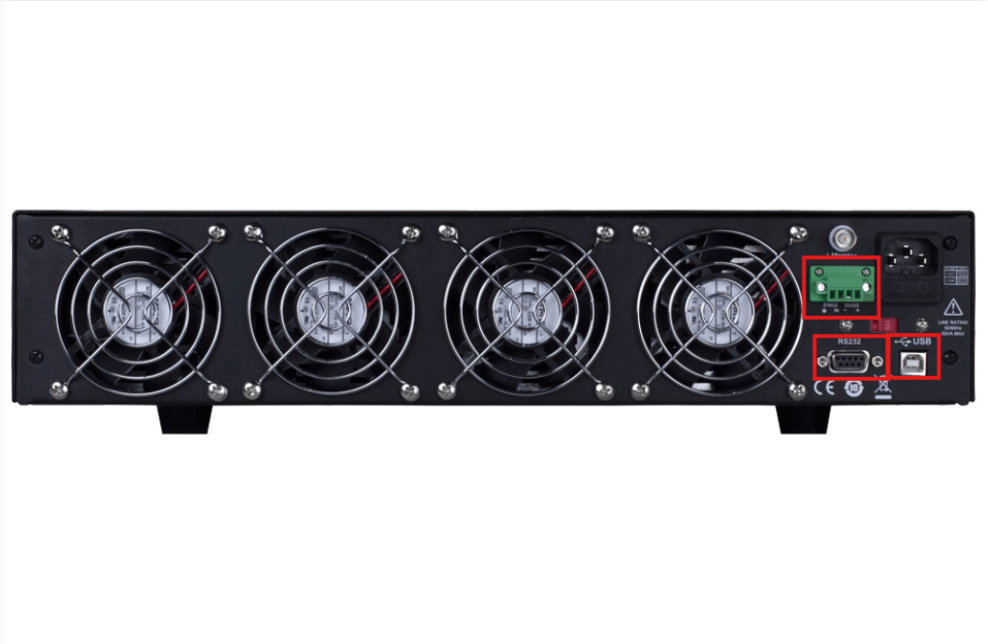

A série é projetada para sistemas de teste e laboratório, oferecendo RS232 (padrão) e USB (via adaptador TTL serial incluído) para controle remoto. Os terminais de Remote Sense (Sensor Remoto) no painel frontal ou traseiro compensam a queda de tensão nos cabos de carga. O sistema suporta protocolos SCPI e é compatível com o protocolo legacy 8500, facilitando a integração em sistemas mais antigos.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua Carga Eletrônica, abaixo estão os acessóros desta série:
Cabos de teste de alta corrente (opcionais), essenciais para garantir a precisão nas faixas mais altas.
Kit de montagem em rack (opcional) para modelos 2 U de meia-rack.
Faixa: Defina o modelo (ex: 8502B para 500 V ou 8514B para 1500 W/ 240 A).
Ação: Defina o modelo exato com base na voltagem e corrente máximas necessárias para o seu DUT.
Transient/List: Utilize Transient Mode para simular cargas dinâmicas e List Mode para sequências automatizadas.
Teste de Bateria: Utilize a função de Teste de Bateria integrada para caracterizar a capacidade da bateria.
Ação: Inclua os Cabos TLPWR1 se for trabalhar com alta corrente.
Integração: O sistema é controlado via RS232 ou USB (com adaptador TTL incluso). O Remote Sense deve ser conectado para compensar a queda de tensão.
Garantia: O investimento tem 3 anos de garantia.
Ação: Contate a CISTEK para finalizarmos o pedido e confirmarmos o suporte à integração no seu ambiente ATE.
