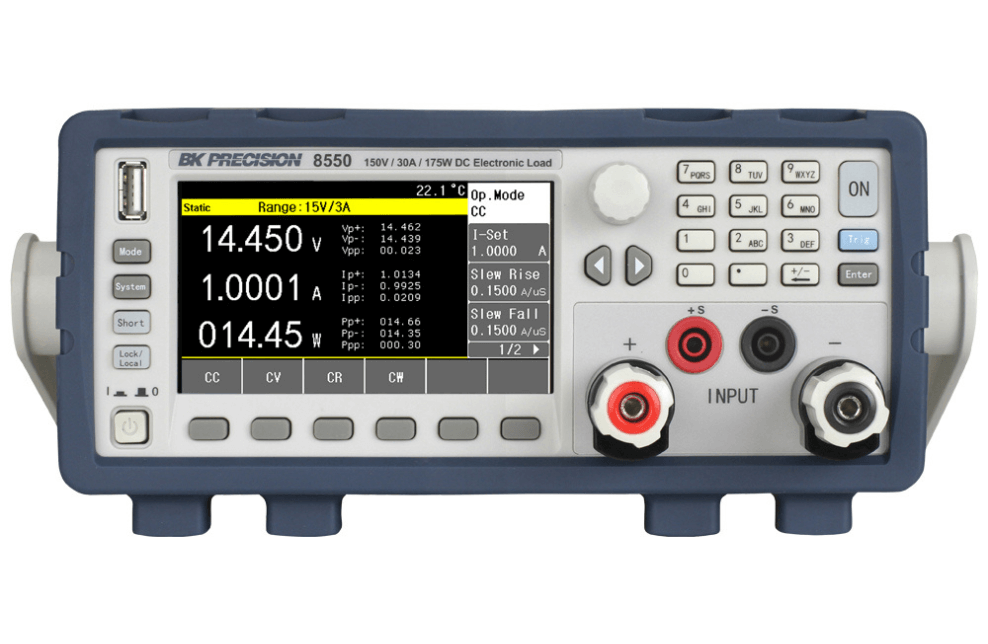

A Série 8550 de Cargas Eletrônicas Programáveis oferece alta potência e recursos avançados em um formato compacto de bancada (2 U meia-rack). Esta série é ideal para avaliação e teste de fontes de alimentação, conversores DC-DC, baterias e carregadores.
Os modelos 8550 (175 W) e 8551 (350 W) operam nos modos estáticos CC, CV, CR e CW. O grande diferencial está nos modos dinâmicos, como List Mode (sequências de até 100 passos), Transient Mode (até 20 kHz em modo CC) e o Modo Teste de Descarga de Bateria dedicado. Com interface RS232 e Handler, a série 8550 é perfeita para integração em sistemas de teste automatizados (ATE).

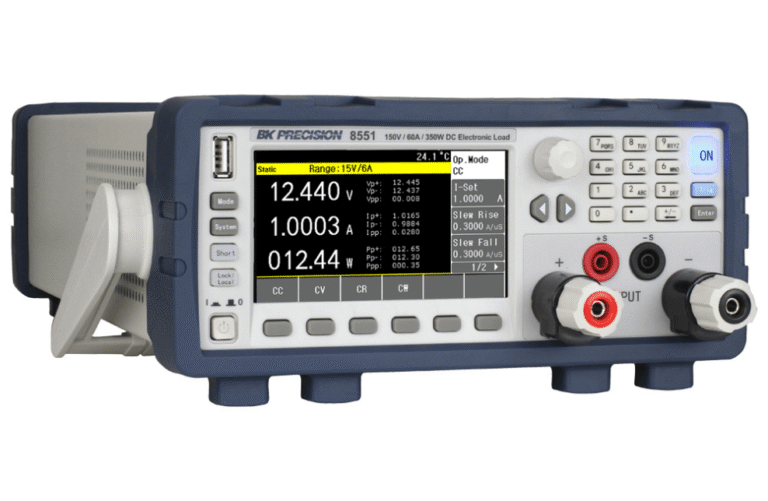

A Série 8550 foi desenvolvida para caracterização de fontes DC de alta potência, sendo crucial para os testes de baterias e conversores no setor de Eletromobilidade. O recurso dedicado de Teste de Descarga de Bateria simplifica o processo com condições de parada configuráveis (como voltagem e tempo), e o instrumento exibe medições de Amp-hora (Ah) e Watt-hora (Wh). Além disso, o modo CR-LED simula o comportamento de LEDs para testar drivers. A CISTEK recomenda esta série para garantir a qualidade e a segurança dos produtos de Eletrônica de Potência.

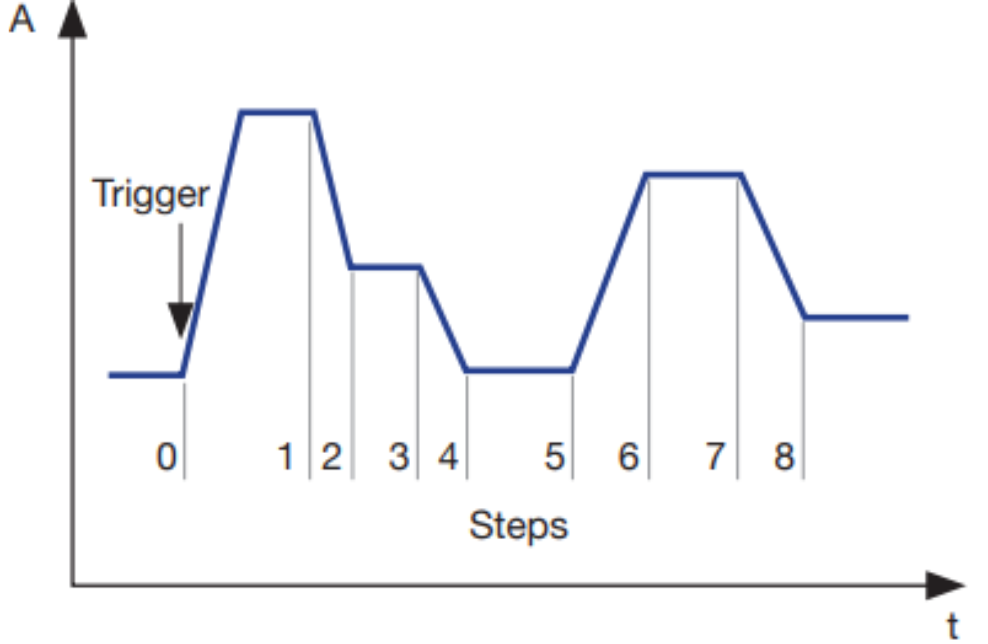

Para verificar a estabilidade de fontes de alimentação sob cargas dinâmicas (como mudanças de consumo em dispositivos), a Série 8550 oferece recursos programáveis. O Transient Mode permite o chaveamento periódico entre dois níveis de carga em frequências de até 20 kHz no modo CC. O List Mode suporta a programação de até 100 passos em sequência, com a possibilidade de vincular a transição dos passos a triggers internos ou externos. Estas funções permitem gerar condições de carga realistas e automatizadas.
A Série 8550 inclui ferramentas embutidas para simplificar a caracterização de fontes DC, indo além da medição simples.
Load Regulation Test: Calcula a regulação de carga da fonte sob teste, aplicando sequências de carga Mínima, Normal e Máxima, exibindo a resistência interna (Rs) e a regulação percentual.
Sweep Mode: Captura o overshoot e o undershoot da fonte aplicando dois níveis de carga em frequência varrida.
Protection Limit Test: Testa a performance das proteções OCP, OVP e OPP da fonte.

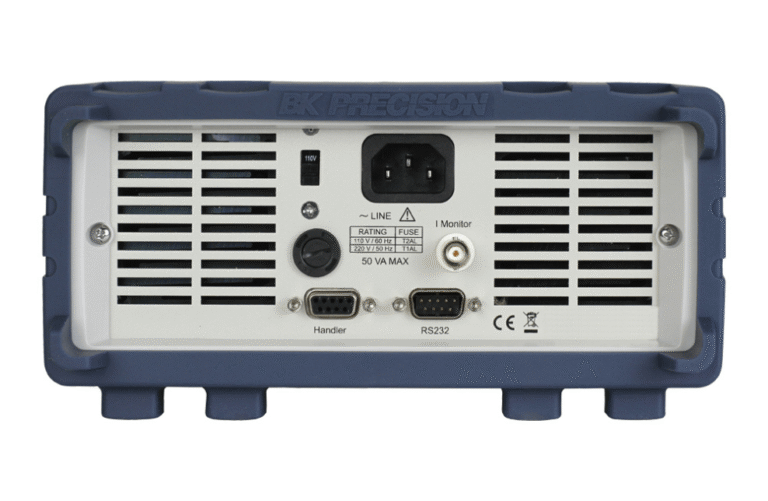

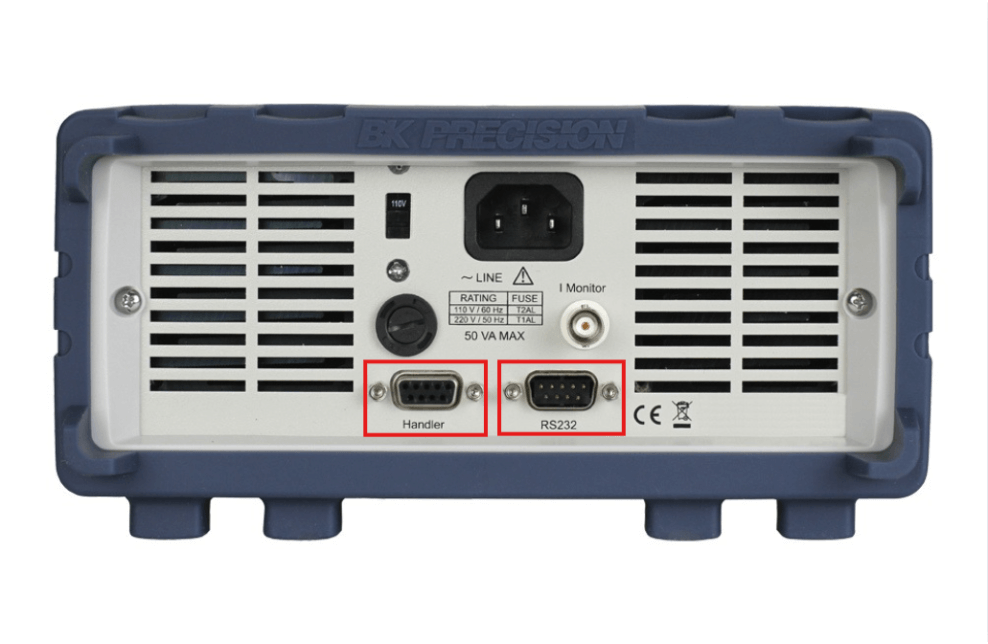

O 8550 Series foi desenvolvido para integração em sistemas ATE, com interfaces RS232 e Handler. A interface Handler simplifica a comunicação com controladores PLC em ambientes de produção, fornecendo feedback Pass/Fail. O sistema também inclui software PC gratuito para controle remoto, monitoramento e criação de sequências de teste (sem codificação). Terminais de Remote Sense (Sensor Remoto) no painel frontal garantem a precisão da medição compensando quedas de tensão nos cabos.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua Carga Eletrônica, abaixo estão os acessóros desta série:
Cabos de teste de alta corrente (opcionais), essenciais para garantir a precisão em 30A e 60A.
Software suplementar para PC, simplificando a criação de sequências de descarga e registro de dados de baterias.
Modelo 8550: 175 W / 30 A.

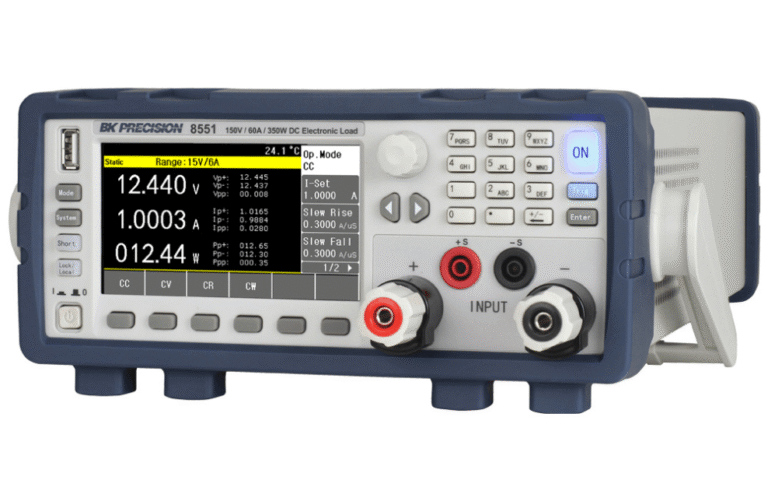

Modelo 8551: 350 W / 60 A.
Ação: Defina o modelo (8550 ou 8551) com base na máxima corrente e potência exigidas pelo seu DUT.
Bateria: Se o foco for baterias, utilize o Battery Test Software e o modo de descarga dedicado.
Transient/List: Para simular cargas reais ou estresses na fonte, programe sequências usando List Mode ou Transient Mode (até 20 kHz).
Ação: Adicione o TLPWR1 para alta corrente e considere o Battery Test Software para otimizar os testes de bateria.
Interface: Utilize RS232 ou o Handler para integração com sistemas de automação (ATE). O Remote Sense deve ser usado para compensar os cabos.
Ação: Contate a CISTEK para finalizarmos o pedido e confirmarmos o suporte à integração no seu ambiente ATE.
