A Série MDL4U é um sistema modular de Carga Eletrônica DC que oferece flexibilidade incomparável para testes. O mainframe base possui 4 slots (expansível para 8 slots com extensão) e pode ser preenchido com módulos de carga de 200 W a 600 W. O sistema alcança até 2400 W no mainframe base e 4800 W com a extensão.
A série se destaca pelos módulos de canal duplo (Dual-Channel) e pela capacidade de operar módulos idênticos em paralelo para alta corrente. Os módulos suportam 500 V de tensão , Transient Mode de até 25 kHz e List Mode. É a solução modular definitiva para testar fontes de alimentação multi-saída e baterias.

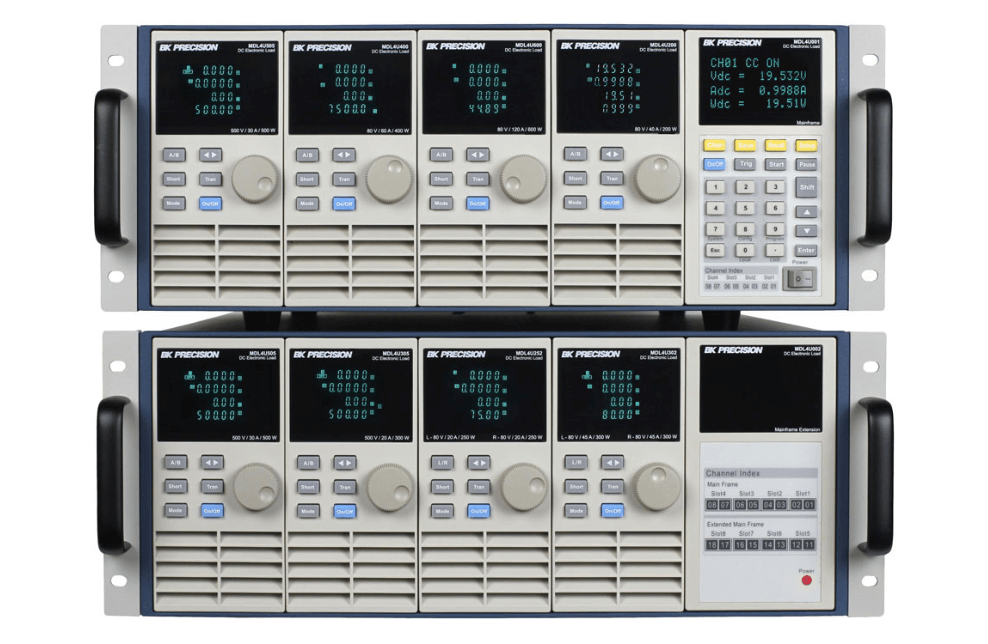

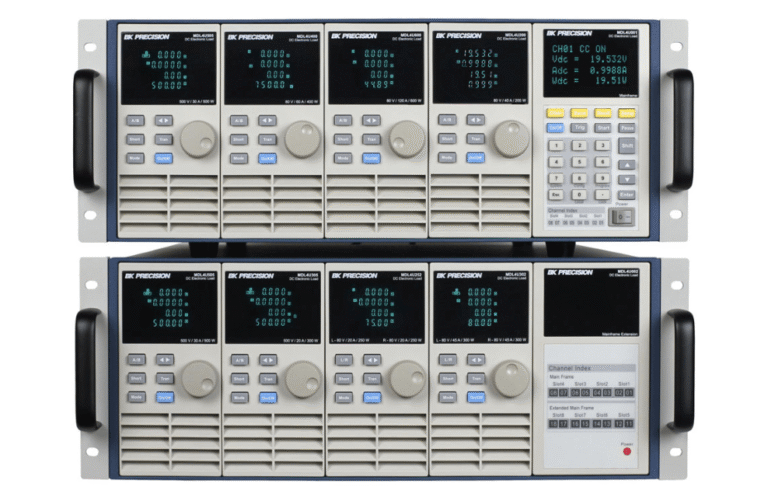

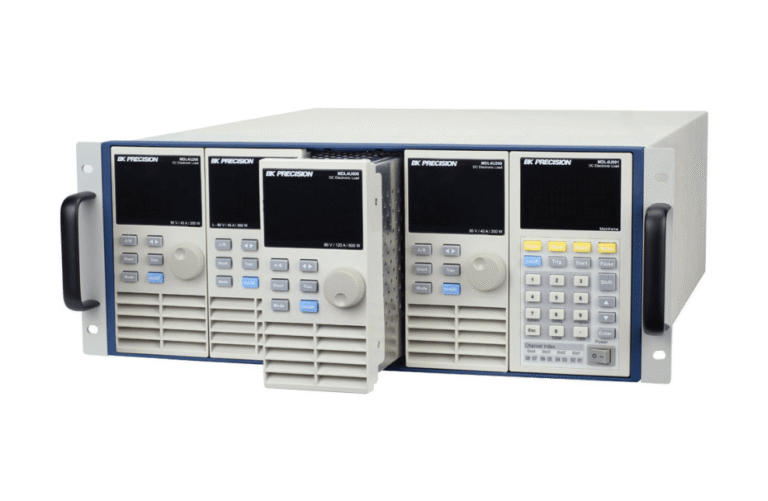

O MDL4U é um sistema verdadeiramente modular que se inicia com um mainframe de 4 slots e um controlador embutido. Ele pode ser expandido com um segundo mainframe (MDL4U002 Mainframe Extension) para atingir um total de 8 slots , permitindo potências de carga combinadas de até 4800 W. A CISTEK oferece esta solução para laboratórios e ATEs que exigem flexibilidade e potência em rack, testando desde fontes de baixa potência até grandes arrays fotovoltaicos.

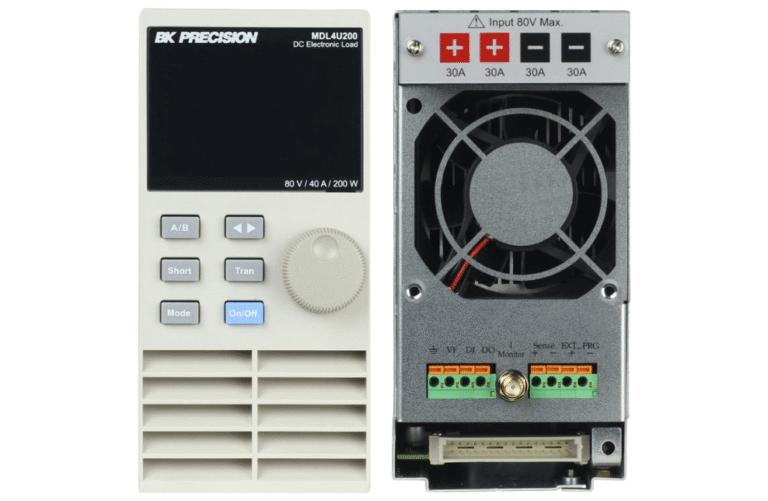

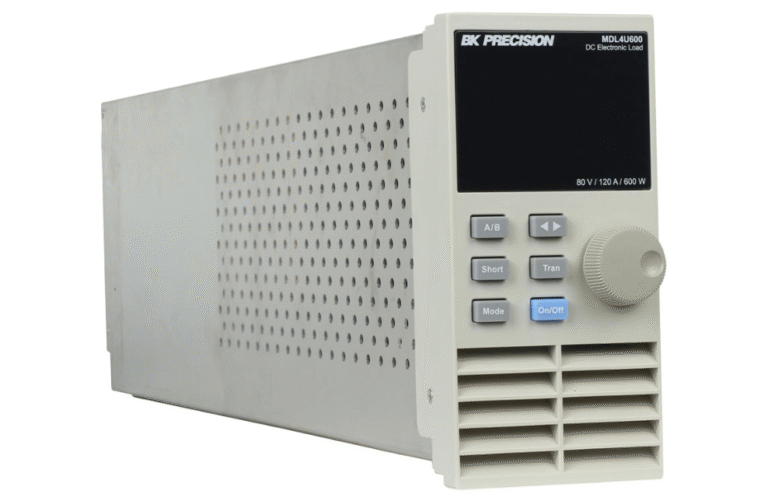

A Série MDL4U maximiza a densidade: um módulo de alta potência (500 W, 600 W) ocupa apenas 1 slot. Um diferencial importante são os módulos Dual-Channel (MDL4U252, MDL4U302). Estes módulos permitem o teste de múltiplas saídas de fontes DC ou a criação de sistemas de até 16 canais em um mainframe estendido , ideal para testar várias unidades (DUTs) simultaneamente.

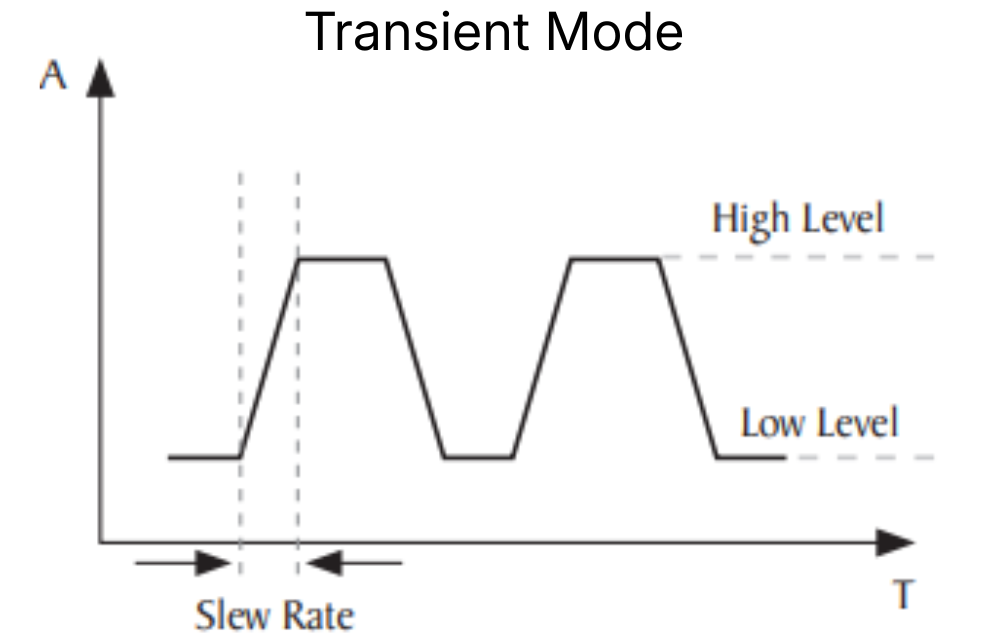

Os módulos suportam todos os modos estáticos (CC, CV, CR, CW) e oferecem modos dinâmicos avançados. O Transient Mode permite simular condições de carga reais com frequência de até 25 kHz. O List Mode gera sequências de 84 passos com largura de passo de 20 µs. Além disso, o sistema permite a função Synchronous Load On/Off , garantindo que todos os módulos liguem ou desliguem a carga simultaneamente.
A série MDL4U utiliza um sistema de medição de 16 bits para Tensão e Corrente , proporcionando resoluções de 0.1 mV e 0.01 mA. Para testes de corrente muito alta, é possível operar módulos idênticos em paralelo (modo Mestre/Escravo) para atingir as correntes nominais mais elevadas. O controle de Slew Rate ajustável em modo CC também está disponível para otimizar a resposta transitória.

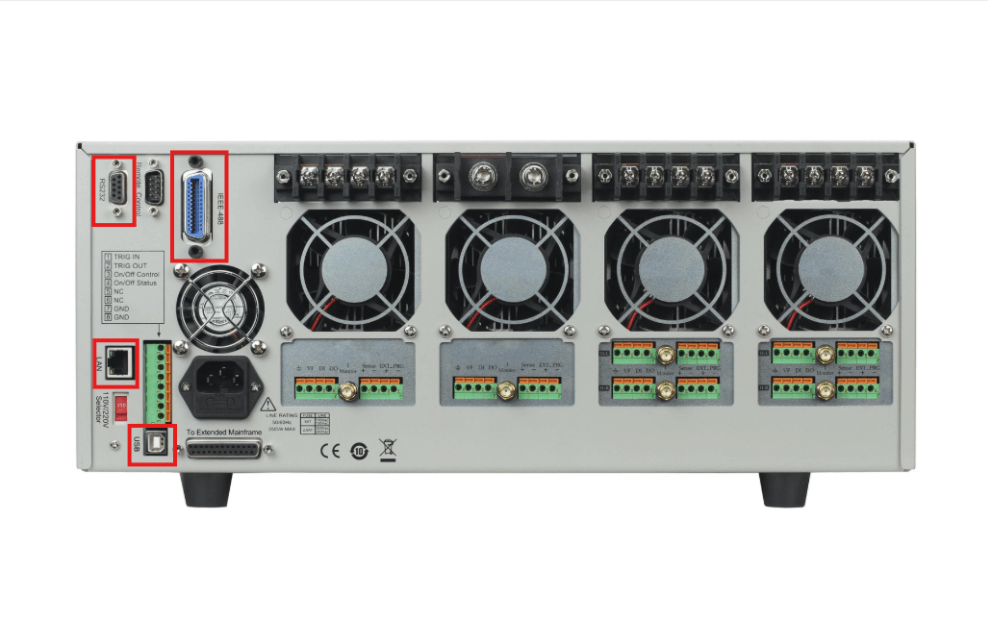

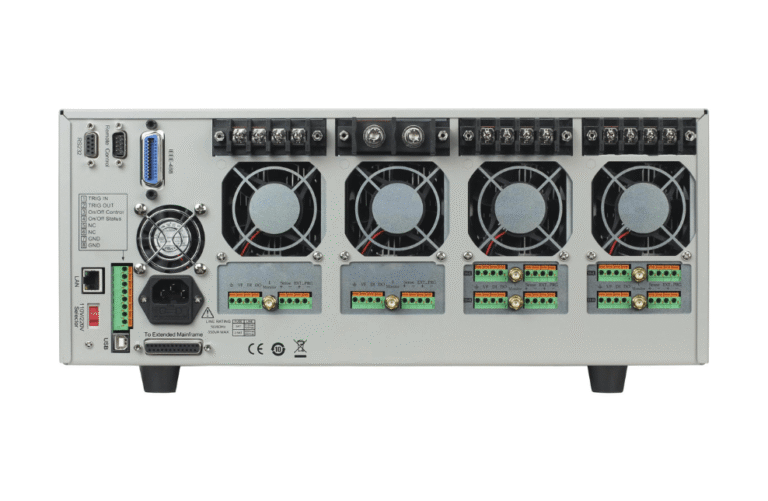

O mainframe oferece interfaces de comunicação completas: LAN, GPIB, USB e RS232, todas padrão. Os protocolos SCPI e USBTMC são suportados, permitindo o controle de todos os módulos a partir de um único PC. O sistema inclui terminais de Remote Sense (Sensor Remoto), I/O Trigger e saída para monitoramento analógico de corrente.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua Carga Eletrônica, abaixo estão os acessóros desta série:
Unidade base com 4 slots e controlador. Essencial para iniciar o sistema.

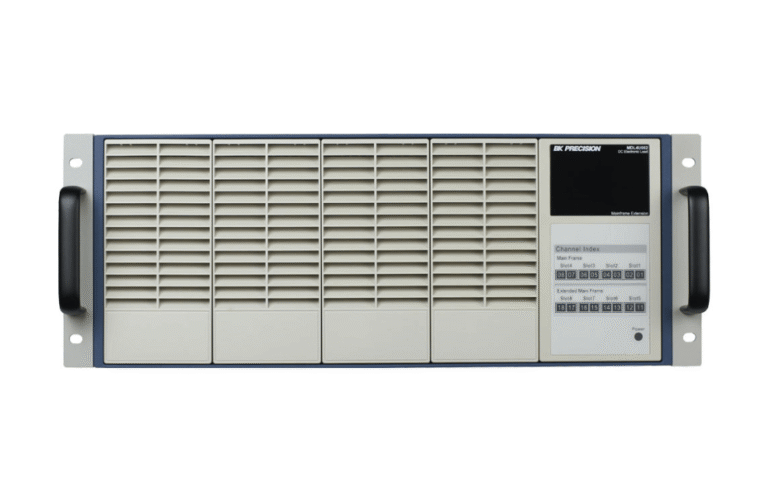

Extensão que adiciona mais 4 slots para potências combinadas de até 4800 W.
Módulos individuais (200 W a 600 W, incluindo Dual Channel e 500 V) para preencher os slots.
Base: Inicie com o MDL4U001 (4 slots).
Escalabilidade: Adicione o MDL4U002 se precisar de mais de 4 módulos ou 2400 W.
Ação: Defina a base (MDL4U001) e a necessidade de extensão (MDL4U002).
MDL4U305/505: Escolha para testes de 500 V (Alta Tensão).
MDL4U252/302: Escolha para ter Dual Channel e testar fontes multi-saída.

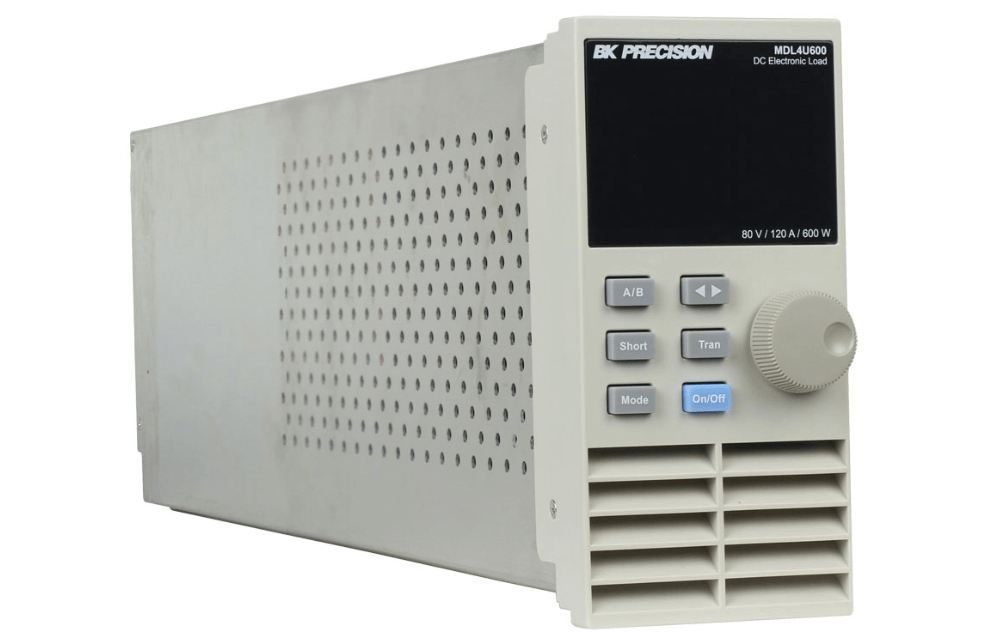

Paralelismo: Use módulos idênticos (ex: MDL4U600) para alta corrente.
Ação: Selecione a combinação de módulos necessária (máximo 4 na base ou 8 com extensão).
Integração: O sistema é totalmente controlável via LAN/GPIB/USB (padrão).
Ação: Contate a CISTEK para validarmos a combinação de módulos e o suporte à integração no seu sistema ATE.
