A Série 4050B oferece Geradores de Funções/Arbitrário Dual Channel ideais para educação e aplicações gerais. Com modelos de 10 MHz a 60 MHz, taxa de amostragem de 150 MSa/s e 14 bits de resolução, gera formas de onda estáveis e precisas.
O instrumento possui canais duplos independentes com sincronização de fase e recursos de cópia. O destaque é a modulação abrangente (AM, FM, PM, FSK, ASK, PSK, PWM) e a grande memória interna de 100 MB, que armazena mais de 1000 formas de onda arbitrárias. As interfaces LAN e USB são padrão.

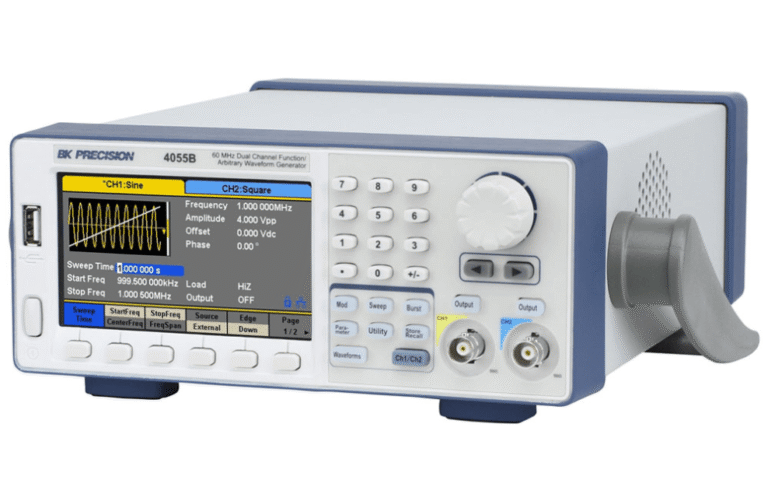

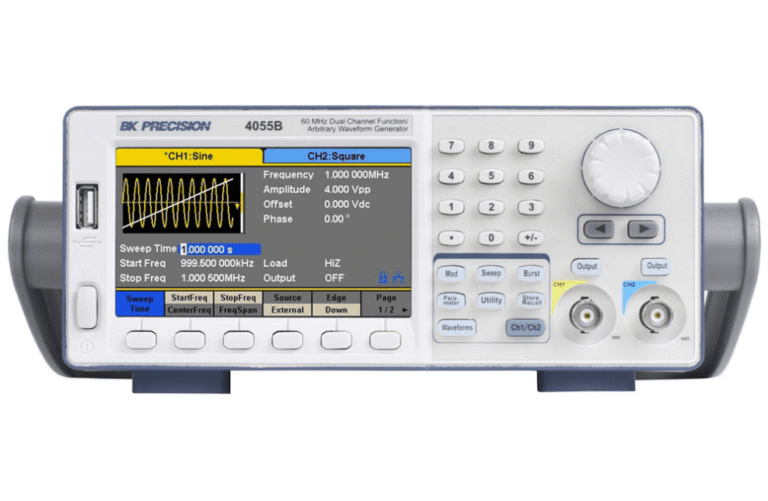

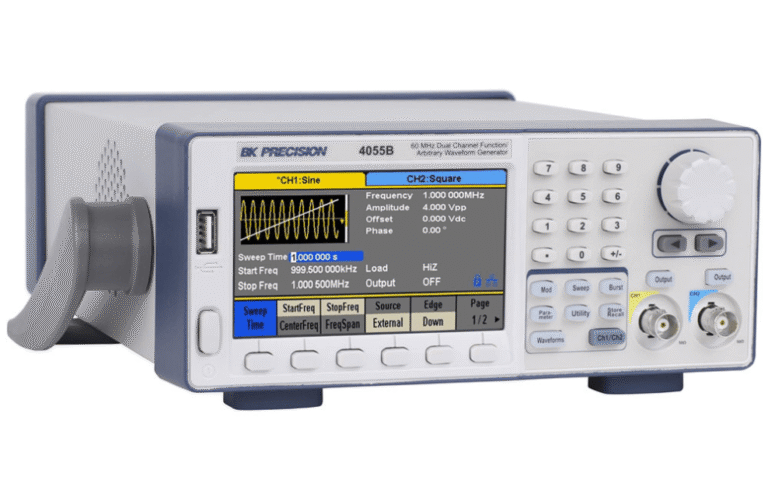

O AFG 4050B utiliza a tecnologia DDS, atingindo até 60 MHz na onda senoidal e 150 MSa/s na taxa de amostragem. O gerador Arbitrário de 14 bits suporta 16k pontos/canal. Um diferencial é a grande memória de 100 MB, que permite armazenar mais de 1000 formas de onda arbitrárias definidas pelo usuário, além das 196 formas de onda embutidas.

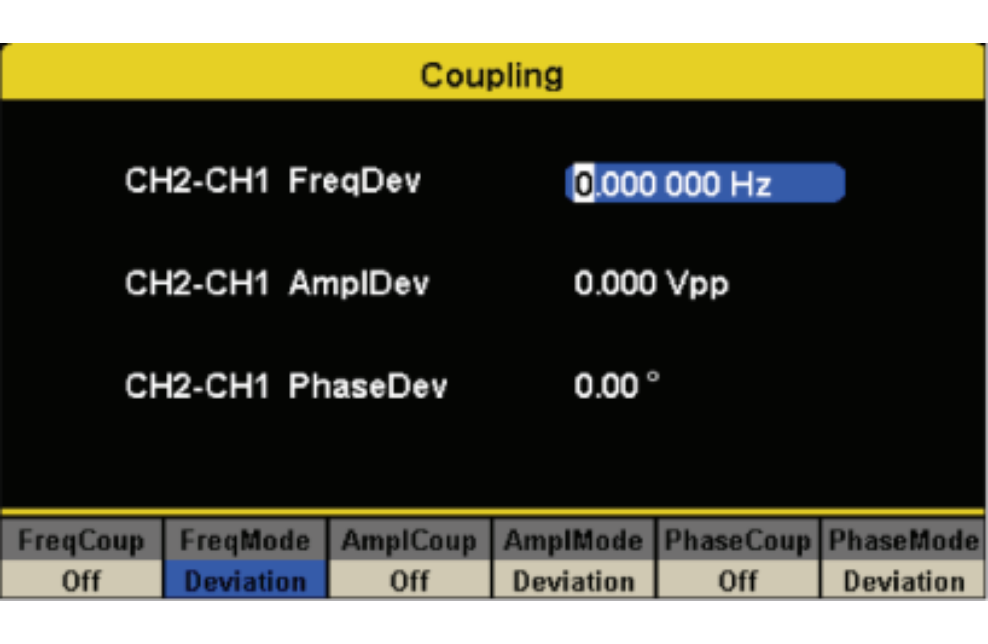

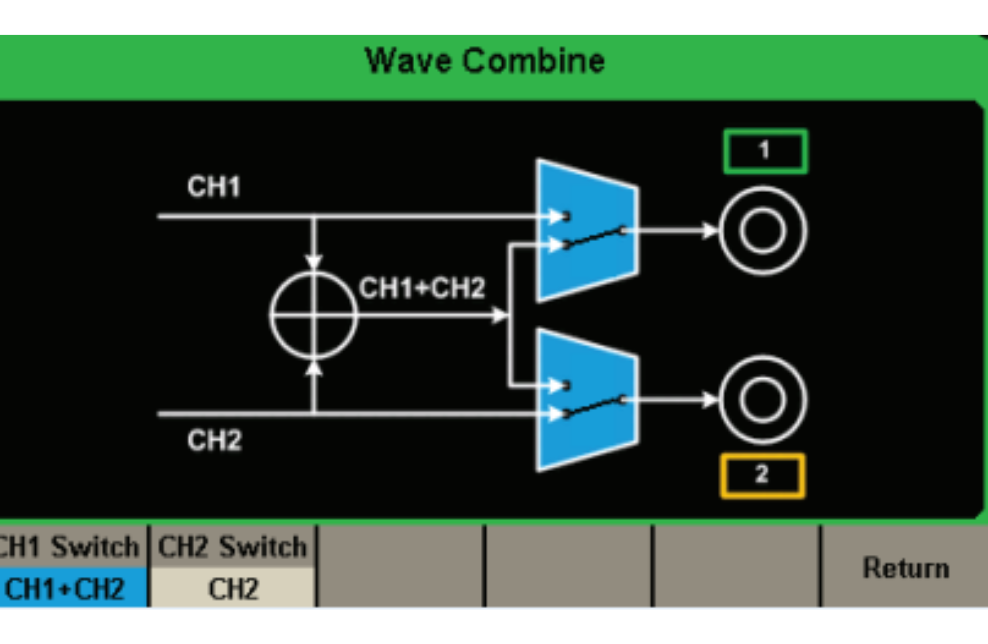

A Série 4050B vem com dois canais independentes que podem ser usados para gerar sinais idênticos sincronizados ou para gerar dois sinais completamente diferentes. O instrumento facilita a configuração com funções de cópia de canal (copia todos os parâmetros com um botão) e sincronização de fase entre canais. Além disso, os canais podem ser combinados internamente para gerar formas de onda complexas.
A série se destaca pela sua capacidade de modulação extensiva, suportando AM, FM, PM, FSK, ASK, PSK, PWM e DSB-AM. Isso a torna adequada para uma ampla gama de aplicações de teste de comunicações. Além disso, o instrumento gera ondas quadradas com baixo jitter (rms < 300 ps) e tempos de subida/queda rápidos (abaixo de 4.2 ns), ideal para simular sinais de clock.

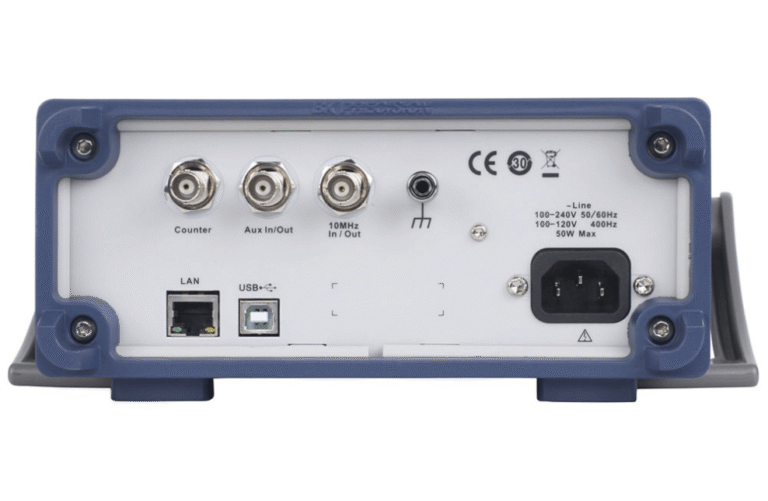

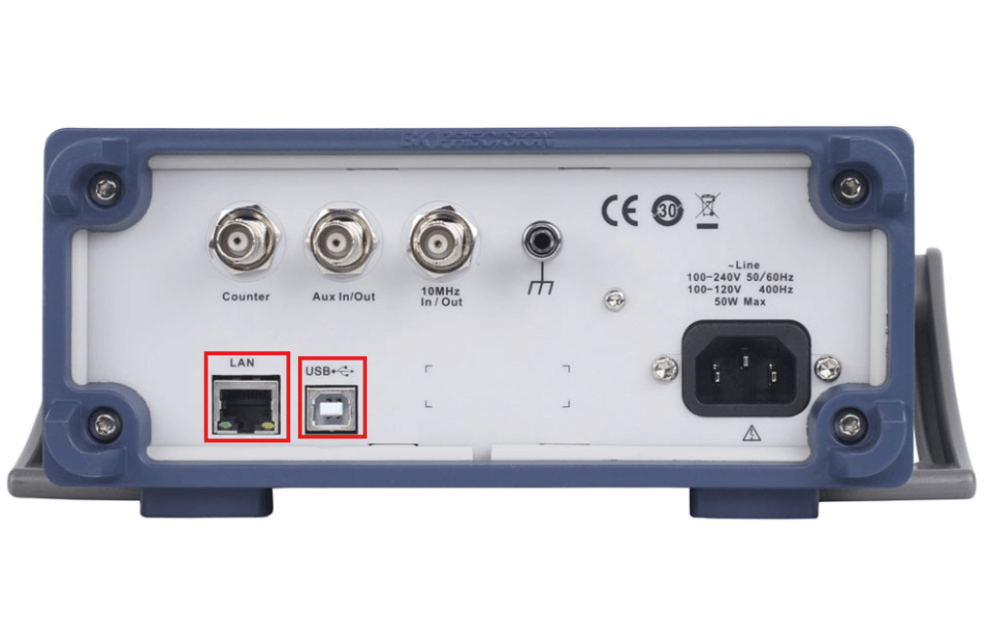

O AFG 4050B possui LAN e USB (dispositivo) padrão, além de uma porta USB Host frontal para salvar e carregar waveforms. Ele inclui um Contador de Frequência embutido de 200 MHz e software de PC para edição de formas de onda arbitrárias, simplificando a interface com o computador para carregar arquivos .csv ou .txt diretamente na memória.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Gerador de Sinais, abaixo estão os acessóros desta série:
Adaptador necessário para integrar o AFG a sistemas ATE que exigem controle GPIB.
Modelos: Defina o modelo (4053B – 10 MHz, 4054B – 30 MHz, ou 4055B – 60 MHz) com base na frequência máxima de teste.
Ação: Defina o modelo exato (ex: 4055B) e a largura de banda.
Modulação: O instrumento suporta modulação total, incluindo ASK, FSK e PWM.
Integração: Adicione o Adaptador AK40G se o sistema for controlado por GPIB.
Ação: Inclua o Adaptador USB-para-GPIB (AK40G) no pedido se o controle GPIB for necessário.
Garantia: O produto tem 3 anos de garantia.
Suporte: Use a memória de 100 MB para armazenar waveforms e o contador de frequência embutido.
Ação: Contate a CISTEK para finalizarmos o pedido e o suporte ao produto.
