A Série AFG31000 é um Gerador de Funções/Arbitrário de alta performance que redefine a categoria com o maior touchscreen capacitivo de 9 polegadas do mercado. O instrumento é líder em geração e verificação de formas de onda, com largura de banda de até 250 MHz e taxa de amostragem de 2 GSa/s.
O recurso patenteado InstaView™ elimina incertezas, mostrando a forma de onda real no DUT (Dispositivo Sob Teste) sem a necessidade de um osciloscópio. Ideal para pesquisa avançada, validação de componentes e testes automatizados (ATE). O AFG31000 oferece flexibilidade com modos Basic (AFG) e Advanced (Sequence).

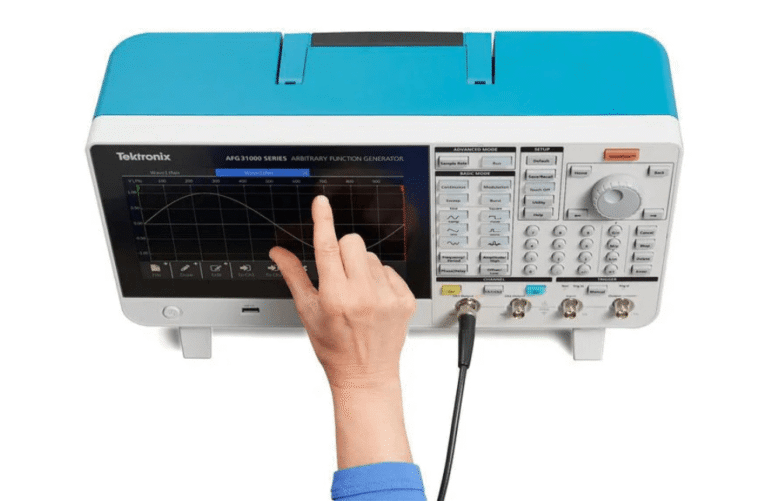

O AFG31000 é o primeiro AFG a incorporar um touchscreen capacitivo de 9 polegadas, proporcionando uma interface de usuário semelhante a um smartphone para configuração rápida e intuitiva. O destaque da CISTEK é o recurso patenteado InstaView™. Ele permite que o engenheiro veja a forma de onda real no ponto de teste (DUT) em tempo real, eliminando a incerteza causada por incompatibilidade de impedância (impedance mismatch), sem a necessidade de uma sonda ou osciloscópio.

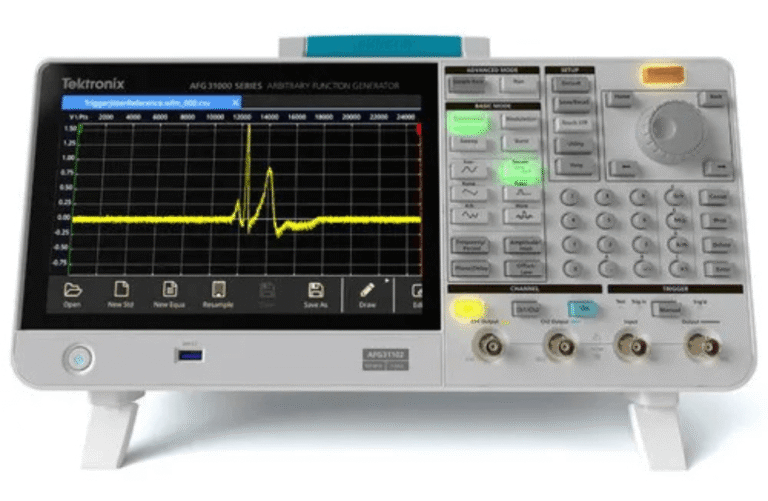

A série oferece modelos com largura de banda de até 250 MHz e taxa de amostragem de 2 GSa/s. O AFG31000 é o primeiro AFG a oferecer os modos Basic (AFG) e Advanced (Sequence). No modo Basic, o usuário pode mudar a frequência sem se preocupar com o comprimento da forma de onda. Já o modo Advanced (opcional) suporta longas e complexas formas de onda, com 16 Mpts de memória arbitrária por canal (expansível para 128 Mpts).

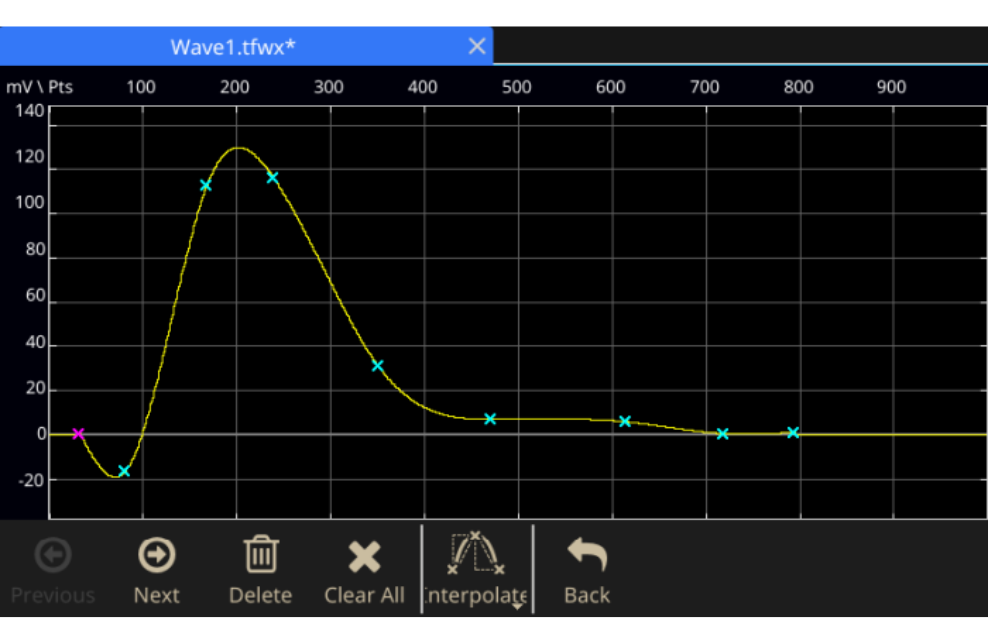

O ArbBuilder é um aplicativo embutido que permite criar e editar formas de onda arbitrárias diretamente no instrumento. Além disso, o AFG31000 inclui o aplicativo Double Pulse Test (Pulso Duplo). Este plugin é essencial para testes de dispositivos de potência (com SiC/GaN/Si) como MOSFETs e IGBTs, permitindo gerar pulsos de tensão com larguras variadas em menos de um minuto.

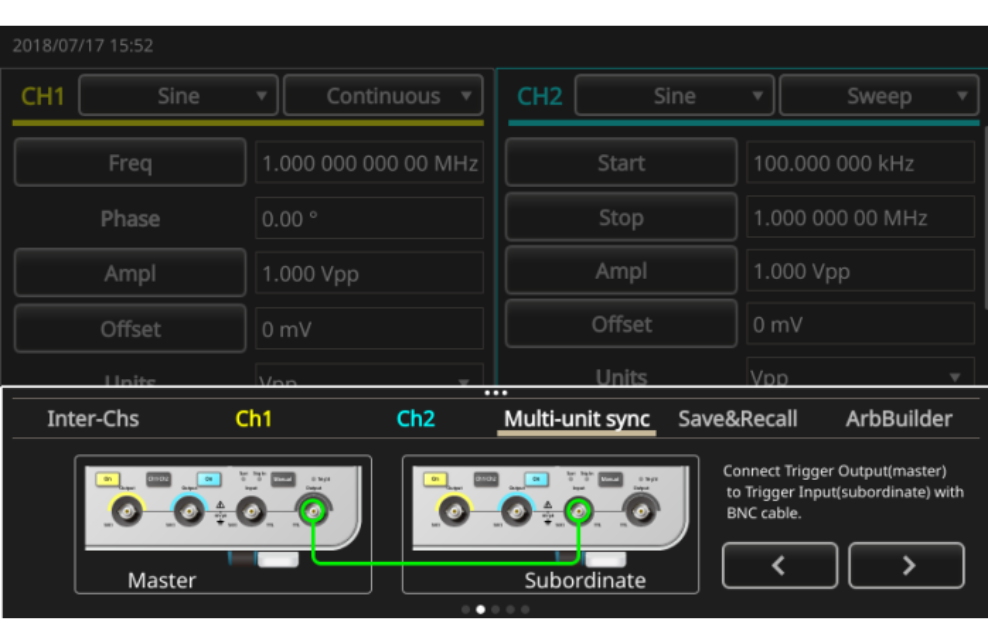

No modo Sequence (Advanced), é possível compor uma lista de até 256 passos de formas de onda com eventos flexíveis (loop, jump, wait, triggered) para testes automatizados eficientes. O AFG31000 também simplifica a sincronização de múltiplas unidades para simular sinais complexos como potência trifásica, utilizando um wizard na tela para configurar cabos e settings.
O sistema é totalmente controlável remotamente via USB, LAN e GPIB e é compatível com o software KickStart para controle e automação de testes em quatro passos simples. A Tektronix protege seu investimento com opções de upgrade de software (Bandwidth, Memória e Sequência) que podem ser instaladas a qualquer momento após a compra.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Gerador de Sinais, abaixo estão os acessóros desta série:
Kit para montagem em rack, essencial para ambientes ATE.
Terminador de 50 Ohm BNC, recomendado para garantir a integridade do sinal.
Cabos GPIB (dupla blindagem), recomendados para automação ATE.
Licenças para expansão de Largura de Banda, Memória (128 Mpts) ou Modo Sequence após a compra.
Performance: Defina a frequência (25 MHz a 250 MHz) e o número de canais (1 ou 2) necessários.
Ação: Selecione o modelo exato (ex: AFG31252 para 250 MHz/2 Canais).
Memória: Se precisar de memória estendida para longas sequências, inclua a opção MEM (128 Mpts/ch).
Sequência: Se precisar de passos complexos (Advanced Mode), inclua a opção SEQ.
Ação: Inclua as opções de upgrade (MEM e/ou SEQ) no pedido de fábrica ou como licença AUP posterior.
Software: Use InstaView™ para monitorar a forma de onda real e o ArbBuilder para criar formas de onda. Considere os planos de proteção T3/T5 (Total Protection Plan).
Ação: Contate a CISTEK para finalizarmos o pedido e o suporte à integração.
