A Série AWG70000B é o AWG mais avançado da indústria, oferecendo taxa de amostragem de até 50 GS/s e resolução vertical de 10 bits. É a solução de estímulo de sinal ideal para o design e teste de sistemas complexos.
Sua capacidade de gerar sinais de banda larga diretamente com portadoras de até 20 GHz elimina a necessidade de conversão RF externa. Com SFDR superior a -80 dBc e memória de até 32 GSamples, o AWG70000B é a escolha perfeita para testes de conformidade de alta velocidade, coerência óptica e defesa eletrônica. O sequenciador e o ecossistema de plugins (RADAR, OFDM, HSS) são totalmente integrados.

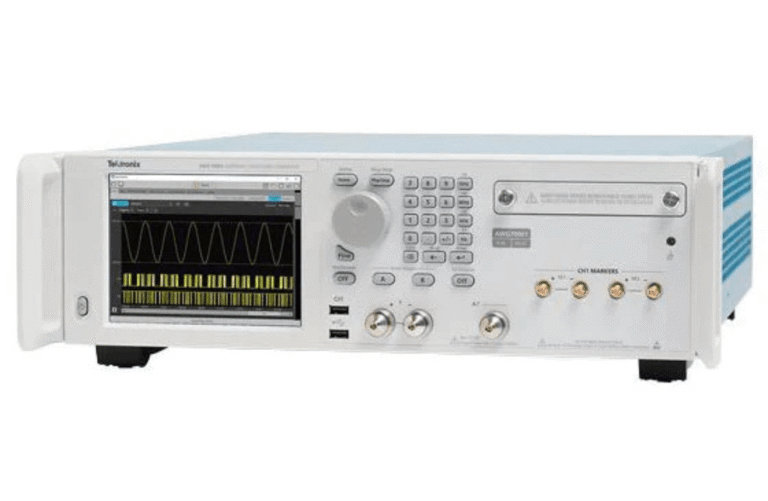

O AWG70000B representa o auge da geração de sinais, combinando 50 GS/s de taxa de amostragem com 10 bits de resolução vertical. Seu desempenho é crucial para o design e teste de componentes complexos. O instrumento pode gerar sinais de banda larga diretamente com portadoras de até 20 GHz, eliminando a necessidade de up-conversion de RF externa. Isso simplifica drasticamente a configuração de teste e mantém a integridade do sinal.
A fidelidade do sinal é garantida por uma Faixa Dinâmica Livre de Espúrios (SFDR) superior a -80 dBc. Essa pureza é vital para aplicações de RF e Defesa. O AWG suporta até 32 GSamples de memória de forma de onda (no modelo de 1 canal), permitindo a reprodução de 640 ms} de dados a 50 GS/s. Essa memória profunda é essencial para criar cenários de teste longos e complexos sem looping simples.
O AWG70000B suporta uma vasta biblioteca de Plugins (Add-ins de software) que aumentam drasticamente sua capacidade. Isso inclui:

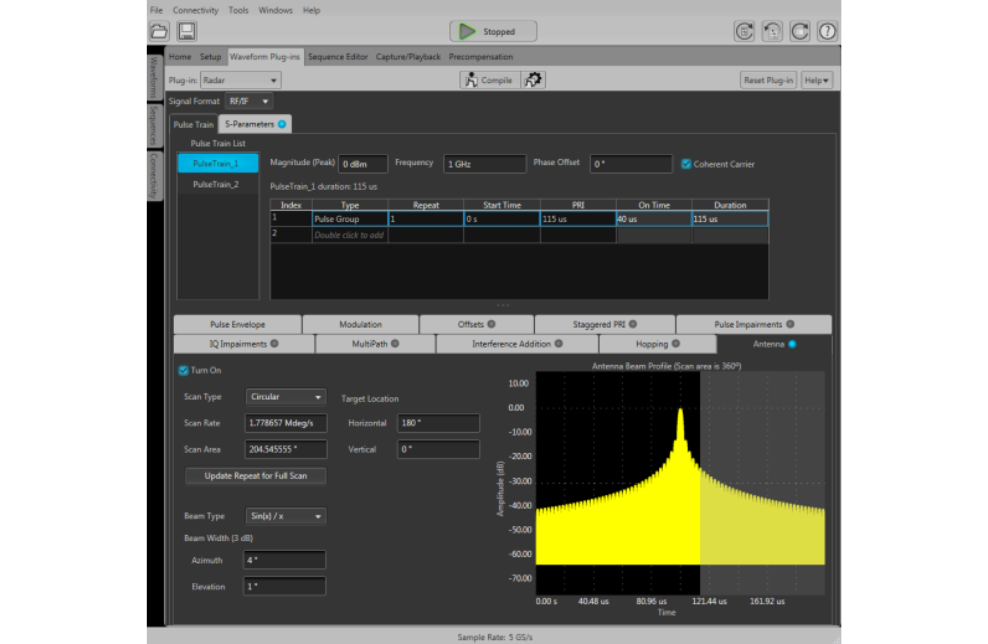

RADAR e RF Generic: Para criar suítes complexas de pulso e modulações para Electronic Warfare.
High Speed Serial (HSS): Para gerar streams de dados digitais com impairments (falhas) de até 12.5 GB/s (Jitter, Ruído, ISI, DCD).
Optical: Para comunicações ópticas coerentes de alta baud rate.

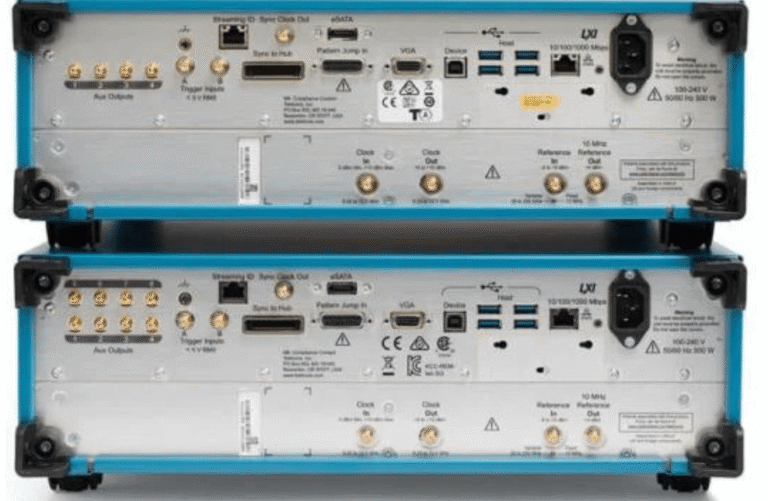

O AWG70000B é totalmente capaz de operar como um sistema de múltiplas unidades sincronizadas, utilizando o AWG Synchronization Hub opcional. O Sequenciador (opcional) permite executar até 16.383 passos de forma de onda. A opção Streaming ID permite o controle direto do Sequenciador via rede, acessando mais de 16.000 passos de memória sequencial. Isso é vital para a simulação de ambientes complexos de múltiplos emissores.

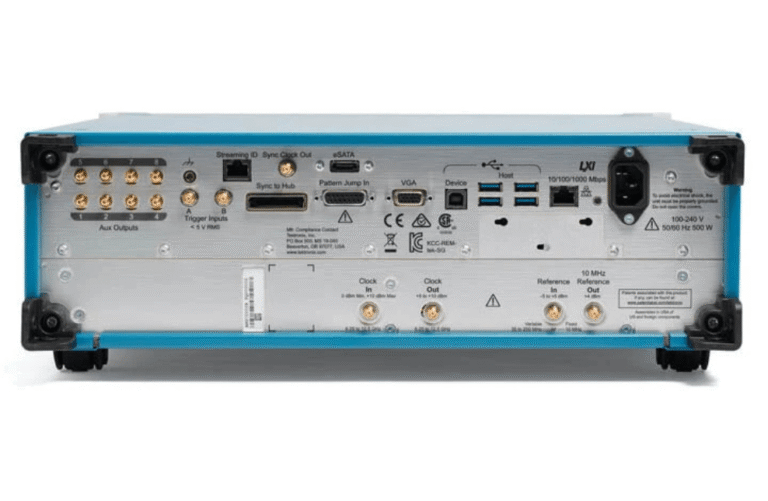

O AWG é totalmente operacional sem um PC externo. Ele roda o sistema operacional Microsoft Windows 10. Para automação, o controle remoto é feito via GPIB, Ethernet (1000BASE-T) e USB. O software SourceXpress espelha o controle do instrumento no PC e permite que os plugins de criação de forma de onda rodem nativamente, otimizando o debug e a iteração do teste.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Gerador de Sinais, abaixo estão os acessóros desta série:
Necessário para sincronização rápida e precisa de múltiplas unidades AWG70000B em sistemas de canais > 2.
Kit para montagem em rack, essencial para ambientes ATE.
Licenças de software cruciais para a criação de sinais complexos (ex: testes de conformidade para comunicações e Defesa).
Licença para aumentar a memória para 32 GSamples (1 canal).
Licença que permite o controle do Sequenciador via rede para acesso imediato a mais de 16000 passos.

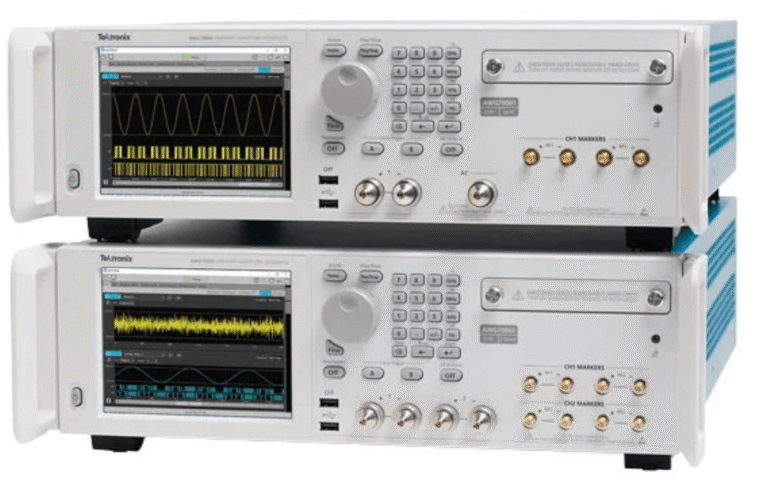

Canais: Defina 1 (AWG70001B) ou 2 canais (AWG70002B).
Velocidade: Defina a taxa de amostragem (até 50 GS/s para 1 canal).
Ação: Selecione o modelo base (ex: AWG70001B para máxima taxa de amostragem) e a licença de velocidade obrigatória.
Aplicações: Adquira os Plugins (RADAR, HSS, Optical) para gerar os sinais específicos da sua aplicação.
Sequenciamento: Inclua a opção SEQ e a opção STRID para controle avançado de sequências e ambientes complexos.
Ação: Inclua as licenças de software (Plugins/Sequenciamento) e o Hub de Sincronização (se usar múltiplos canais).
Serviço: O AWG possui 1 ano de garantia padrão. Considere as opções de serviço estendido (Opt G3/G5).
Ação: Contate a CISTEK para validarmos a configuração de plugins e a integração do sistema ATE.
