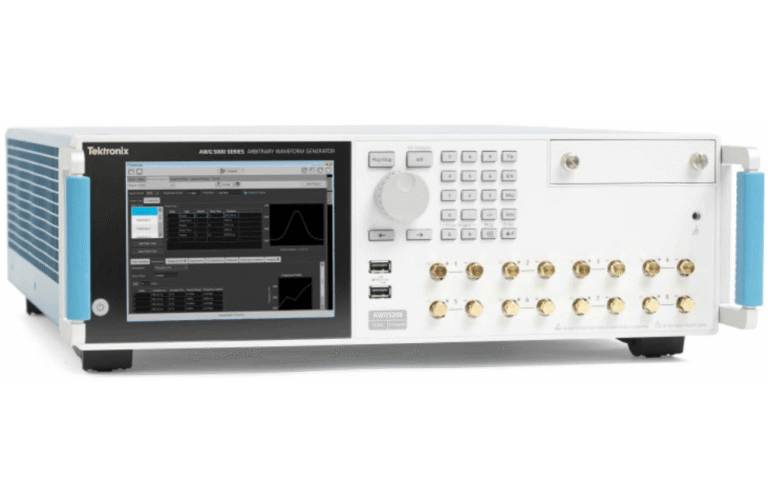

A Série AWG5200 da Tektronix é a solução líder para geração de sinais, combinando fidelidade de sinal incomparável com a melhor taxa de amostragem e profundidade de memória da categoria. Com taxa de amostragem de até 5 GS/s (e 10 GS/s interpolada) e 16 bits de resolução vertical, o AWG5200 gera sinais complexos e precisos.
Ele é a solução completa para geração de sinais RF/MW complexos, com capacidade de gerar sinais diretamente com portadoras de até 4 GHz. O instrumento está disponível em configurações de 2, 4 e 8 canais , com 2 GSample de memória por canal. É essencial para comunicações, defesa e pesquisa de ponta.
O AWG5200 é o instrumento de estímulo de sinal mais avançado, entregando fidelidade de sinal inigualável. Ele possui uma taxa de amostragem máxima de 5 GS/s (podendo atingir 10 GS/s com interpolação) e uma resolução vertical de 16 bits. Essa combinação permite a geração fácil e precisa de sinais complexos. O ruído livre de espúrios (SFDR) é superior a -70 dBc , o que é crítico para garantir que o sinal de teste seja puro para aplicações exigentes em comunicações e defesa.

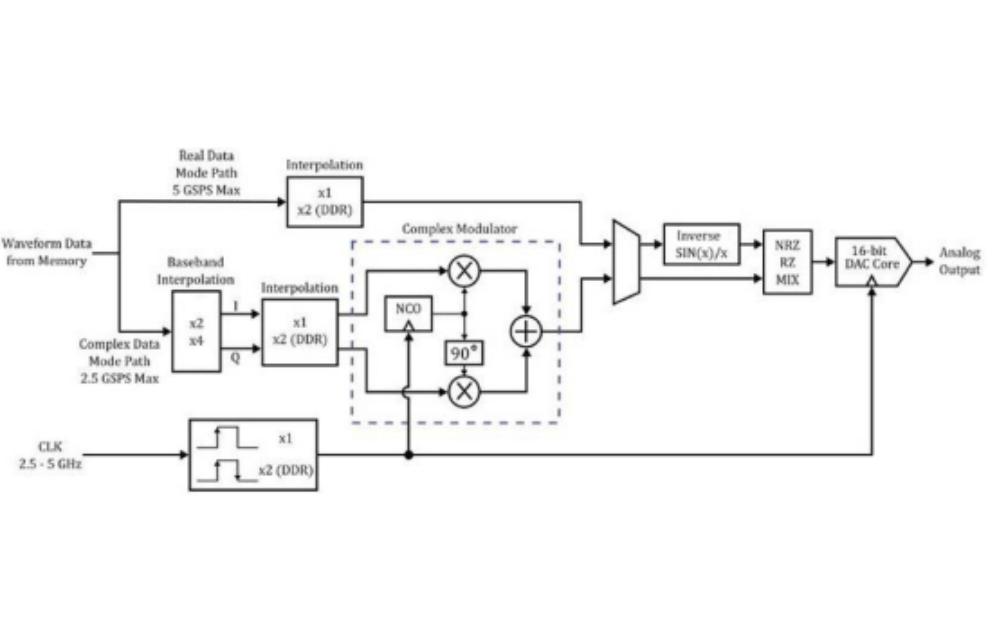

O AWG5200 é uma solução all-in-one para geração de sinais de RF/MW complexos. Ele pode gerar sinais diretamente com portadoras de até 4 GHz, removendo a necessidade de conversão RF externa. Graças ao seu modulador IQ digital interno, eliminam-se as incompatibilidades de IQ e carrier feed-through que ocorrem com moduladores externos. Isso permite a geração eficiente e compacta de sinais RF complexos.

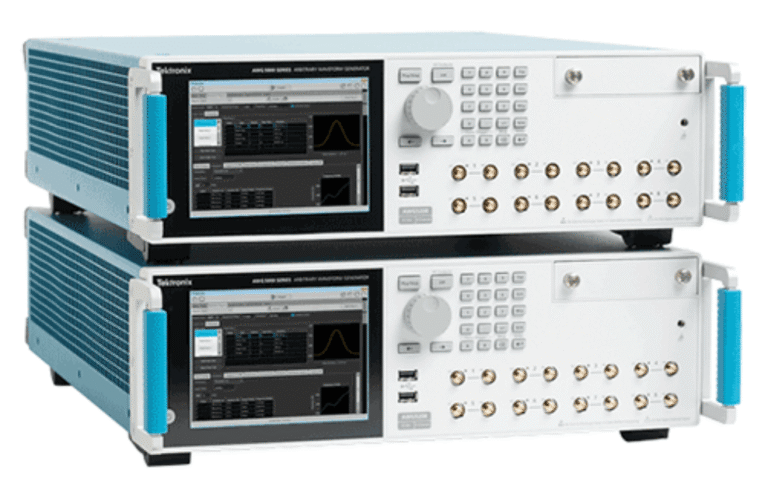

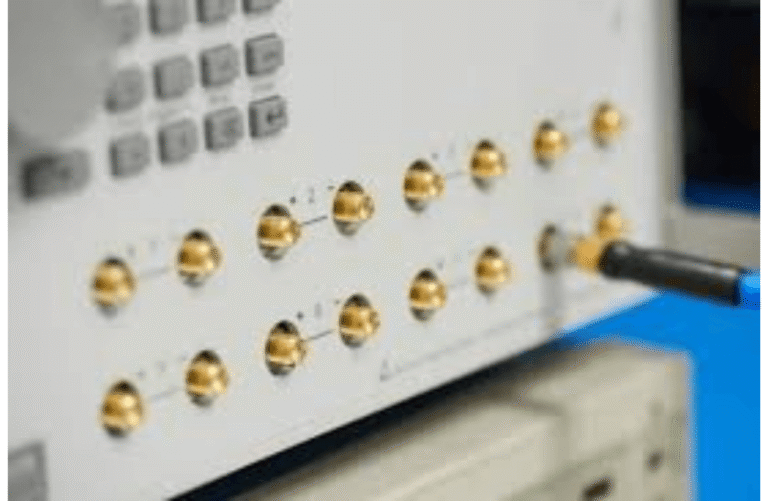

A Série AWG5200 oferece configurações de 2, 4 e 8 canais. É possível sincronizar múltiplas unidades para criar um sistema AWG multi-canal de alta velocidade. Cada canal possui 2 GSample de memória de forma de onda, o que permite a reprodução de 400 ms} de dados a 5 GS/s. Essa profundidade de memória é essencial para criar formas de onda longas e complexas sem comprometer a largura de banda.
O AWG5200 permite que o usuário simule ambientes do mundo real. Formas de onda capturadas por Osciloscópios ou Analisadores de Espectro em Tempo Real podem ser reproduzidas, editadas ou re-amostradas no AWG. O AWG5200 pode reproduzir qualquer sinal que possa ser definido ou capturado. Vetores de forma de onda importados de ferramentas de terceiros, como MATLAB ou Excel, podem ser usados, facilitando a transição fluida do mundo da simulação para o teste real.

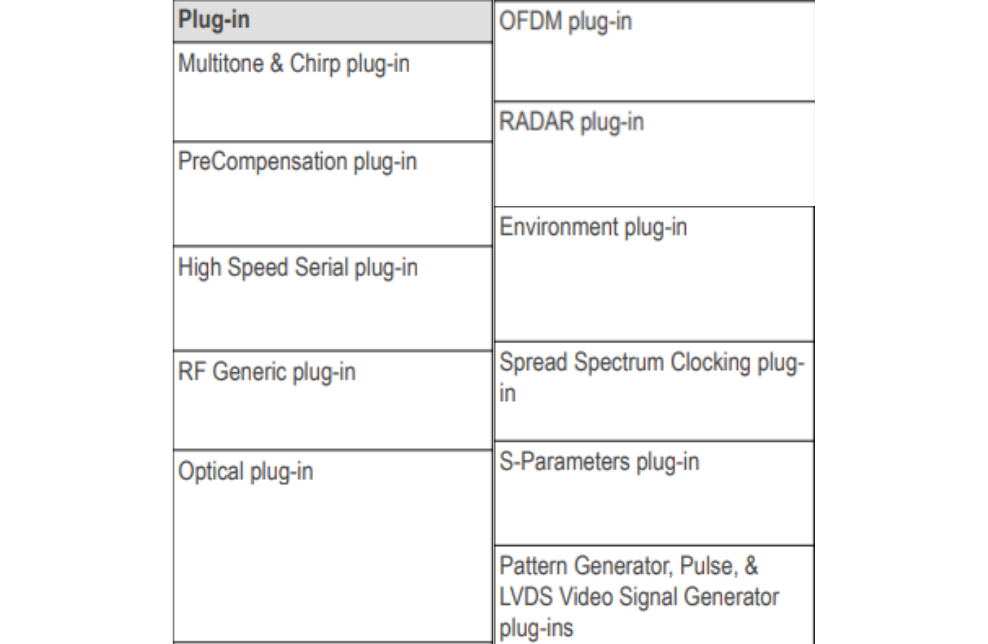

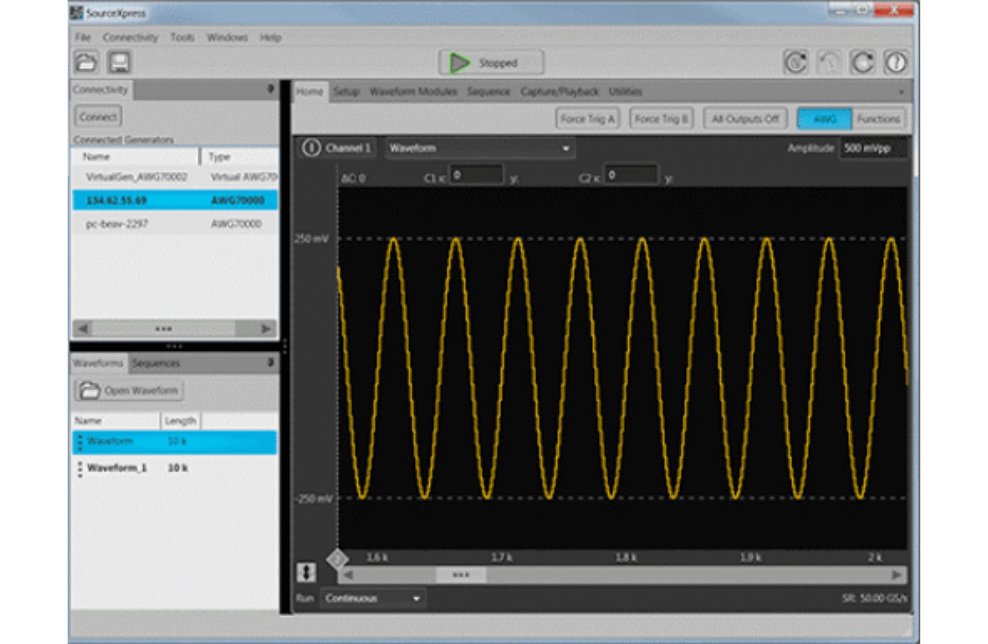

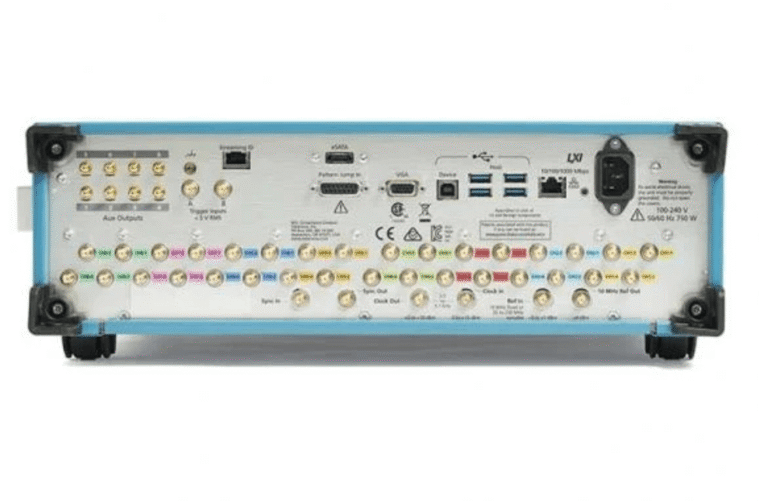

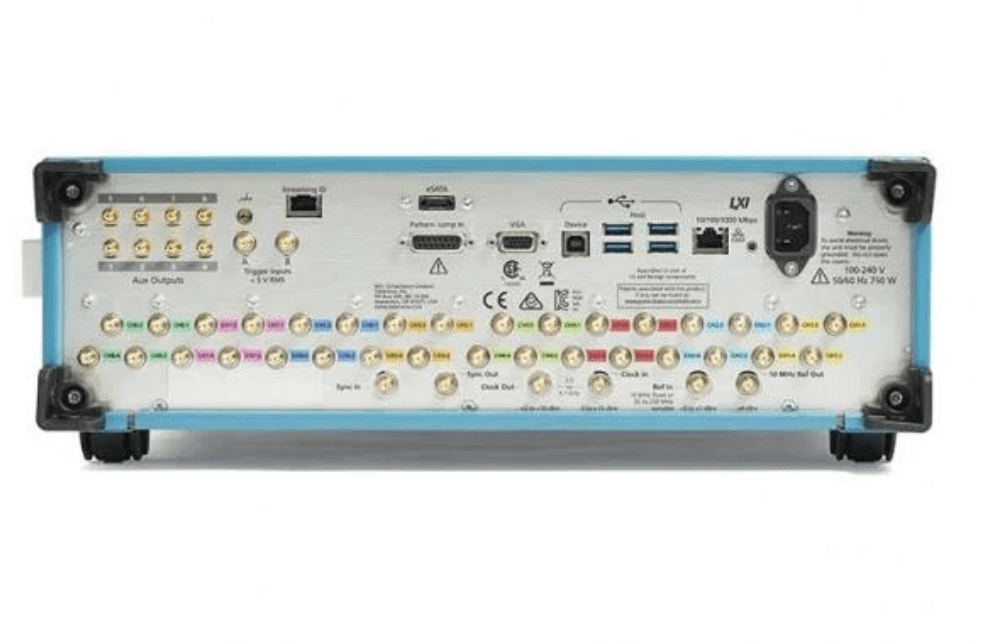

O controle remoto e a geração de formas de onda são aprimorados pela plataforma SourceXpress, que permite o controle total do AWG a partir de um PC com Windows. Uma extensa biblioteca de plugins (como RF Generic, RADAR, OFDM) permite a criação de sinais específicos para teste de conformidade, warfare eletrônico e simulações complexas. O AWG5200 opera com sistema operacional Microsoft Windows 10 e possui interfaces USB e LAN (10/100/1000BASE-T) para comunicação.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Gerador de Sinais, abaixo estão os acessóros desta série:
Upgrade que aumenta a taxa de 2.5 GS/s para 5 GS/s (10 GS/s interpolada).
Adiciona a capacidade de Sequenciamento para programação de longas formas de onda complexas.
Adiciona saídas DC High Bandwidth Amplified.
Adiciona saídas de Alta Voltagem DC.
Licenças essenciais para a criação de sinais complexos específicos.
Canais: Defina 2, 4 ou 8 canais
Velocidade: Escolha o modelo base de 2.5 GS/s ou 5 GS/s (o de 5 GS/s permite 10 GS/s interpolada).
Ação: Selecione o modelo base (ex: AWG5208-850 para 8 canais e 5 GS/s).
Saída: Defina o tipo de saída (DC High Bandwidth, High Voltage ou AC Amplified).
Sequenciamento: Inclua a opção AWG5200-SEQ se precisar de programação complexa de longas formas de onda.
Plugins: Adquira as licenças de software (ex: RF Generic, RADAR) de acordo com o sinal a ser gerado.
Ação: Inclua as opções de saída e software conforme os requisitos de teste de RF/pesquisa.
Software: Use a plataforma SourceXpress para controle remoto e criação de formas de onda.
Serviço: Considere as opções de serviço (Opt C3/C5 para Calibração).
Ação: Contate a CISTEK para finalizarmos o pedido e o suporte ao produto.
