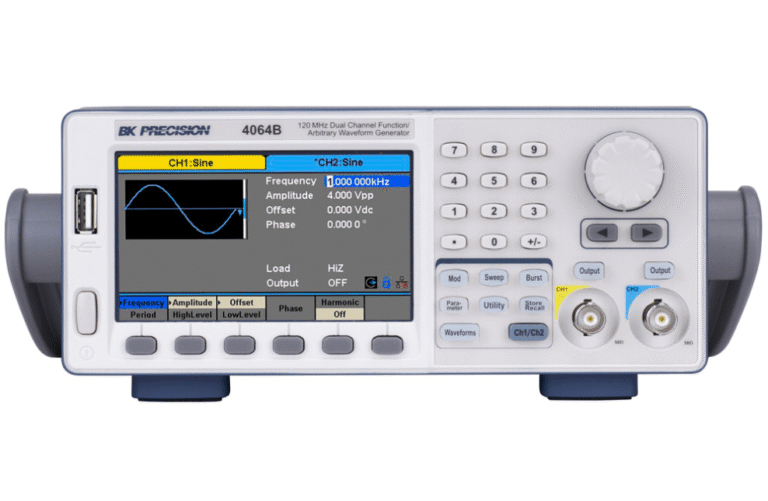

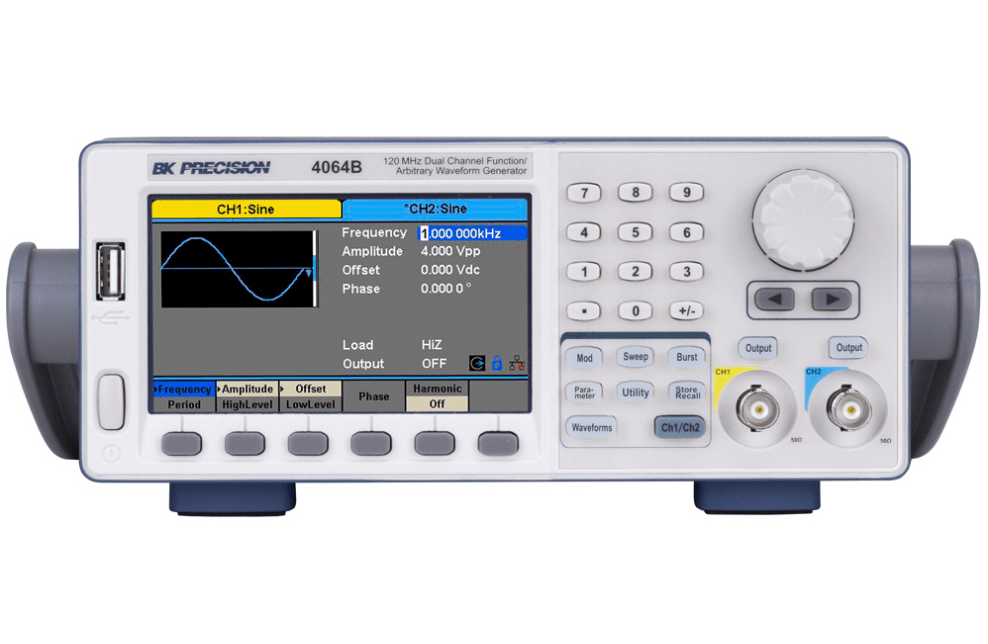

A Série 4060B é uma linha de Geradores de Funções/Arbitrário Dual Channel de alto desempenho, com modelos que atingem até 120 MHz (senoidal). O grande diferencial é a arquitetura híbrida, combinando os benefícios do DDS (para alta frequência e 300 MSa/s) com o modo True Point-by-Point Arbitrary (para baixo jitter e 75 MSa/s).

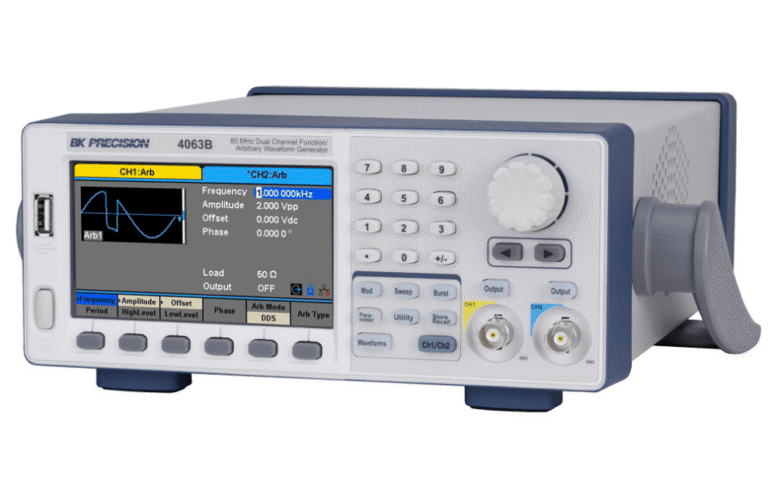

O instrumento possui 16 bits de resolução vertical, 8 Mpts de memória e 196 formas de onda arbitrárias embutidas. Suporta modulações abrangentes (AM, FM, PM, ASK, FSK, PWM) e inclui funções como gerador de harmônicas e sincronização de fase entre canais. Possui touchscreen de 4.3 polegadas e interfaces LAN/USB.
A Série 4060B se destaca por usar uma arquitetura dupla (híbrida), combinando a alta frequência do DDS com o baixo jitter e a alta fidelidade do modo True Point-by-Point Arbitrary. No modo DDS, a taxa de amostragem atinge 300 MSa/s. Já o modo True Arbitrary, que roda a 75 MSa/s, gera formas de onda arbitrárias precisas e limpas, sem saltar pontos de dados, o que é crucial para replicar sinais complexos do mundo real.

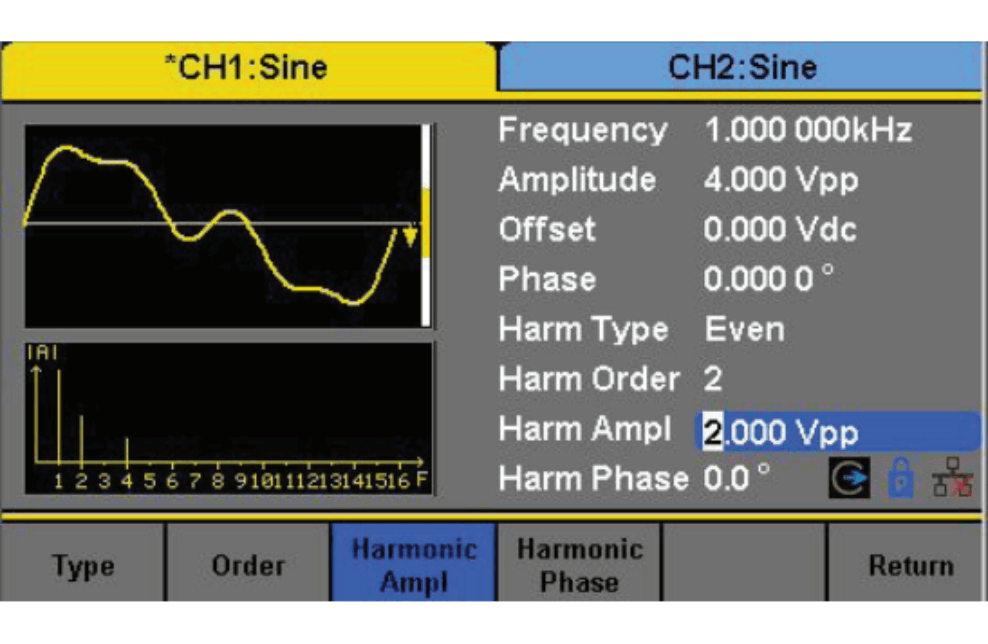

O instrumento oferece dois canais independentes com funções de sincronização flexíveis, como sincronização de fase com um clique, cópia de parâmetros e channel tracking. O modo Phase-Locked (fase travada) mantém o desvio de fase mesmo quando a frequência muda. Além disso, o Gerador de Harmônicas embutido permite criar formas de onda complexas, somando harmônicas de até 16 ordens.
A Série 4060B suporta uma ampla gama de esquemas de modulação: AM, FM, PM, PSK, FSK, ASK e PWM. O modo Pulso (Pulse) é de alta performance, com largura de pulso ajustável e tempos de subida/queda rápidos (abaixo de 9 ns para onda quadrada). A usabilidade é aprimorada pelo touchscreen de 4.3 polegadas, que simplifica a navegação nos menus.

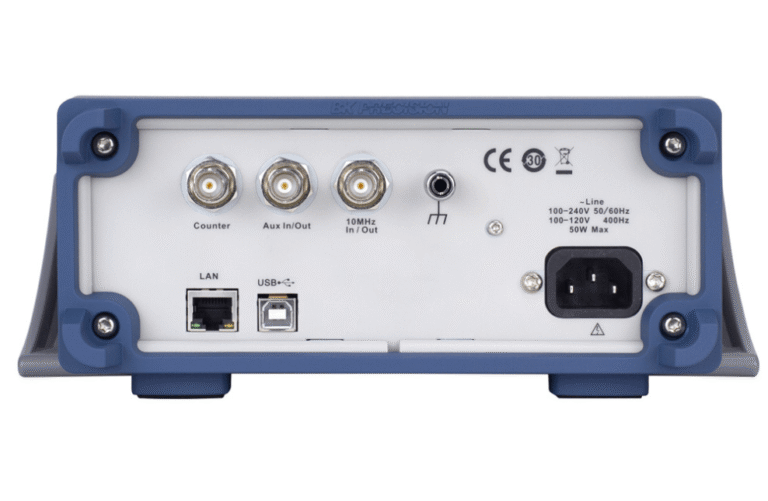

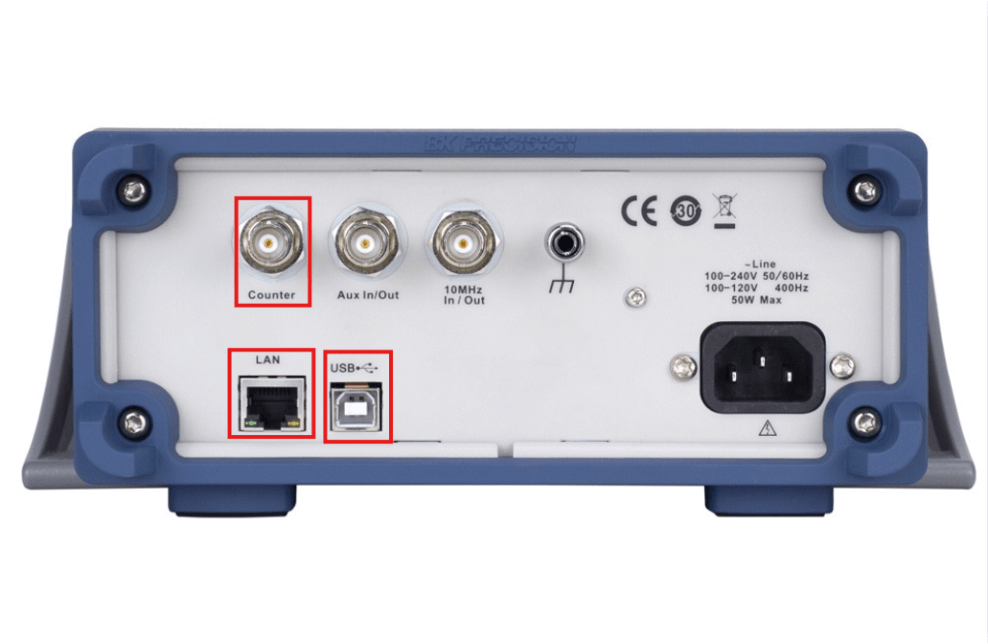

O instrumento inclui um Contador de Frequência de 200 MHz embutido. As interfaces de comunicação são LAN e USB (padrão), com suporte a GPIB via adaptador USB opcional. O software de edição de forma de onda Arbitrária e os drivers LabVIEW facilitam a interface com um PC e o carregamento de waveforms para a memória interna.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Gerador de Sinais, abaixo estão os acessóros desta série:
Adaptador necessário para integrar o AFG a sistemas ATE que exigem controle GPIB.

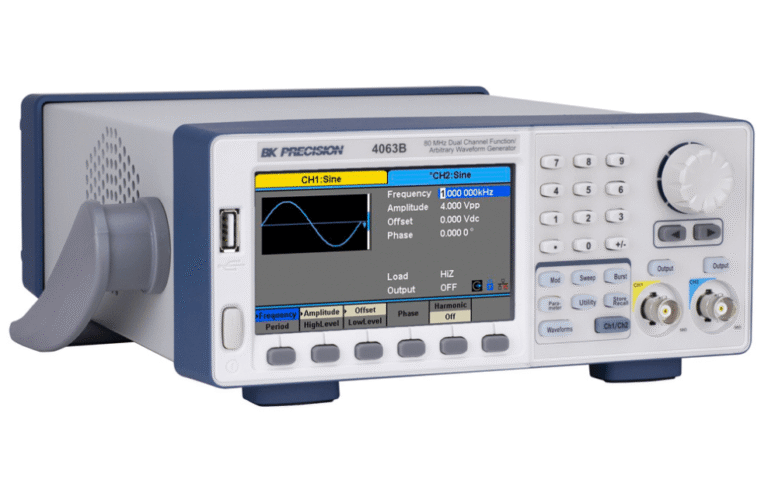

Modelos: Defina o modelo (4062B – 40 MHz, 4063B – 80 MHz, ou 4064B – 120 MHz) com base na frequência máxima de teste.
Ação: Defina o modelo exato (ex: 4064B) e a largura de banda.
Modo: Use o modo True Arbitrary para alta fidelidade e baixo jitter (75 MSa/s) ou DDS para alta velocidade (300 MSa/s).
Integração: Adicione o Adaptador AK40G se o sistema for controlado por GPIB.
Ação: Inclua o Adaptador USB-para-GPIB (AK40G) no pedido se o controle GPIB for necessário.
Garantia: O produto tem 3 anos de garantia.
Suporte: A CISTEK oferece o know-how para utilizar o software de edição de waveform e a integração de harmônicas.
Ação: Contate a CISTEK para finalizarmos o pedido e o suporte ao produto.
