A Série 878B, 879B e 880 oferece medidores LCR portáteis com 40.000 counts, que medem indutância (L), capacitância (C) e resistência (R) rapidamente e com precisão. O modelo 880, topo de linha, atinge precisão básica de 0.1% e frequências de teste de até 100 kHz.
O 880 possui recursos tipicamente encontrados apenas em medidores de bancada, como a configuração de 4 terminais Kelvin, essencial para minimizar erros de impedância de cabo em testes de baixa impedância. Os modelos 879B e 880 medem ESR (Equivalent Series Resistance), crucial para avaliar a qualidade dos capacitores. A série suporta tolerância (sorting) e possui interface USB para data logging via PC.

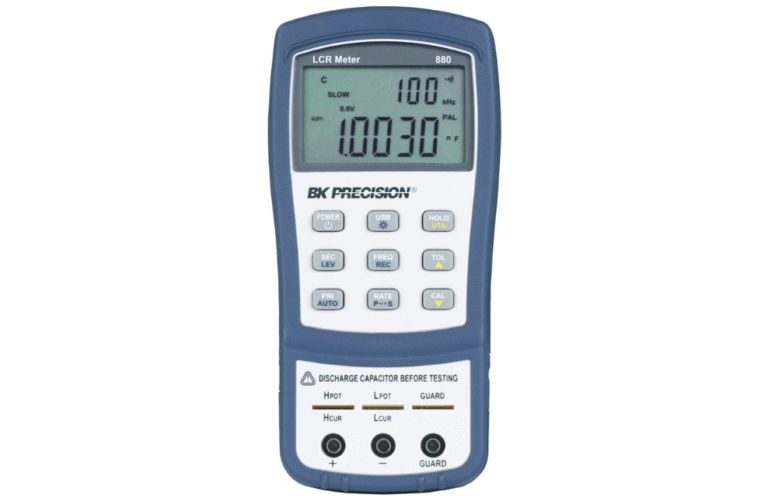

O Modelo 880 é a oferta de medidor LCR portátil de mais alta performance da CISTEK. Ele alcança uma precisão básica de 0.1% e pode testar componentes em frequências de até 100 kHz. Tais capacidades são tipicamente encontradas apenas em medidores LCR de bancada, tornando o 880 ideal para testes de componentes passivos, troubleshooting e controle de qualidade no campo.

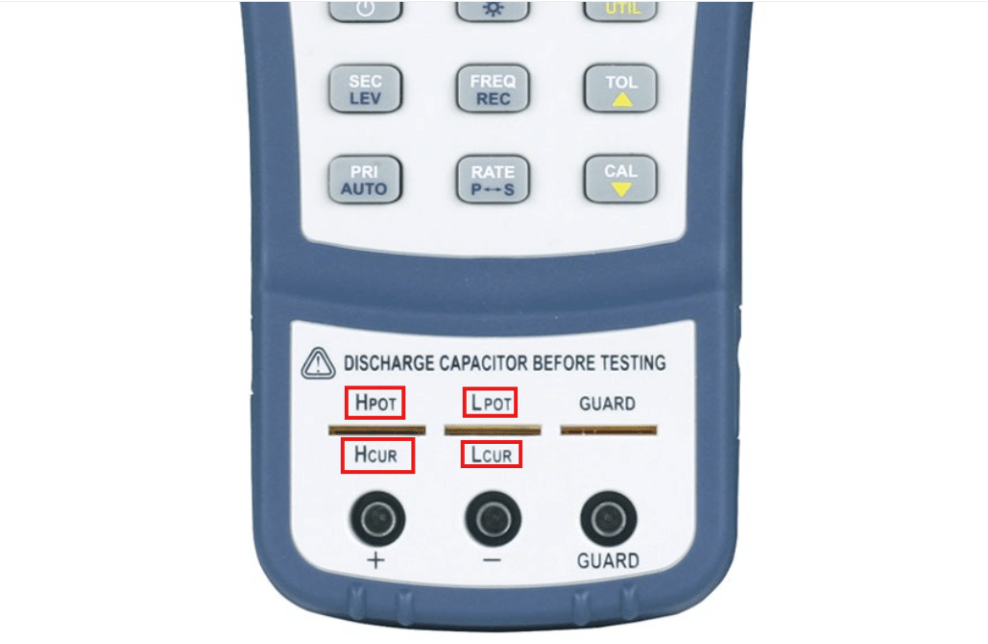

O LCR 880 se diferencia por sua configuração de 4 terminais com terminais de detecção (sensing) separados, além do terminal guard. Ao usar as pontas de prova Kelvin incluídas, esse recurso pode reduzir o efeito das impedâncias dos cabos e da resistência de contato. Isso minimiza erros de medição e melhora a precisão, especialmente na faixa de impedância mais baixa. Além disso, os modelos 879B e 880 medem ESR (Equivalent Series Resistance).
O modelo 880 suporta a medição de 9 parâmetros primários e secundários, incluindo L, C, R, Z (impedância), D (fator de dissipação), Q (fator de qualidade), θ (ângulo de fase), ESR e DCR (Resistência DC). O medidor inclui o modo Auto Detect , que identifica automaticamente o tipo de componente e seleciona o modo de medição e a faixa adequados.

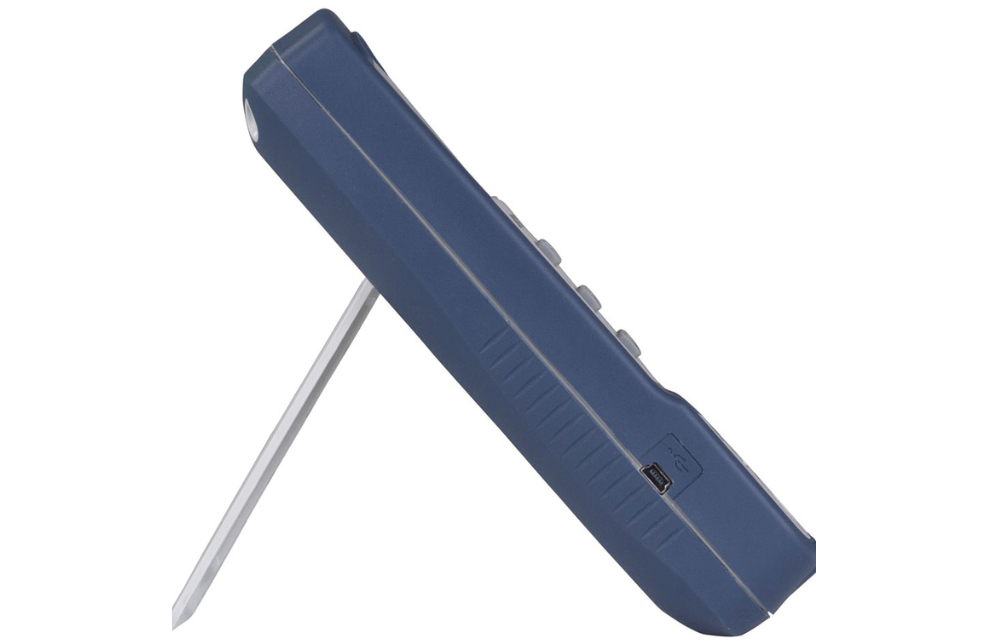

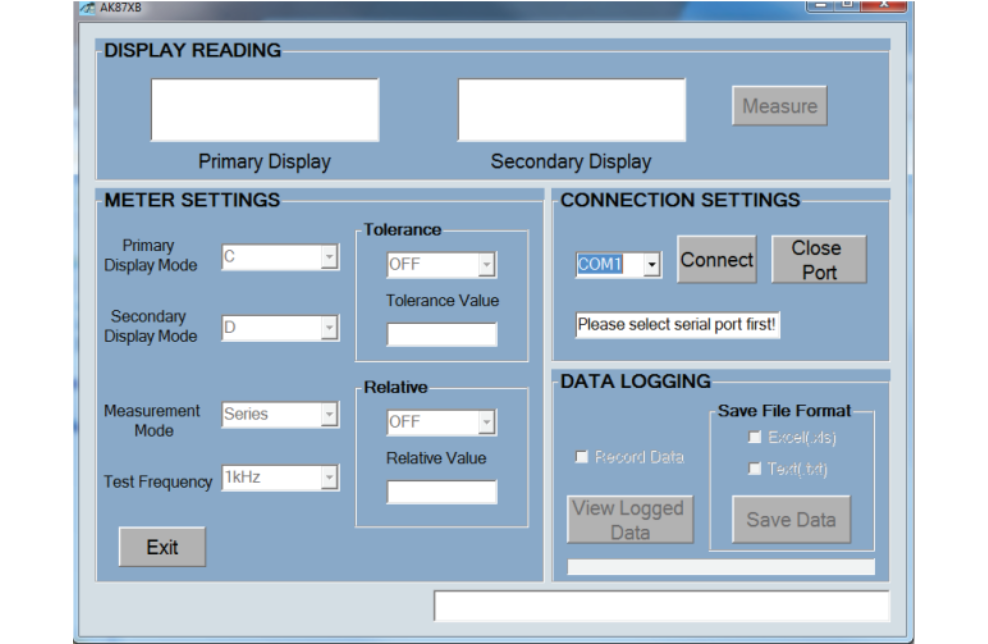

A série oferece alta produtividade com auto ranging rápido e uma taxa de medição de até 4 leituras/segundo (modo rápido no 880). O Modo Tolerância (Tolerance Mode) e o alerta audível/visível permitem a classificação rápida de componentes. A interface mini USB permite a transferência contínua de dados para um PC via software de data logging ou comandos SCPI.

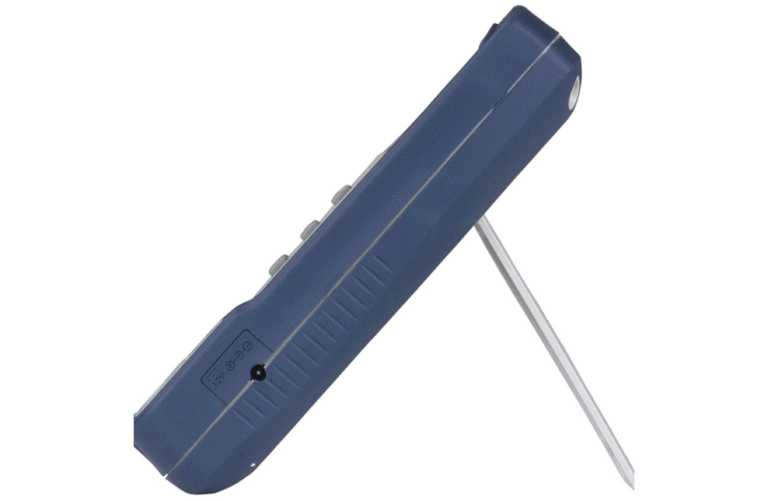

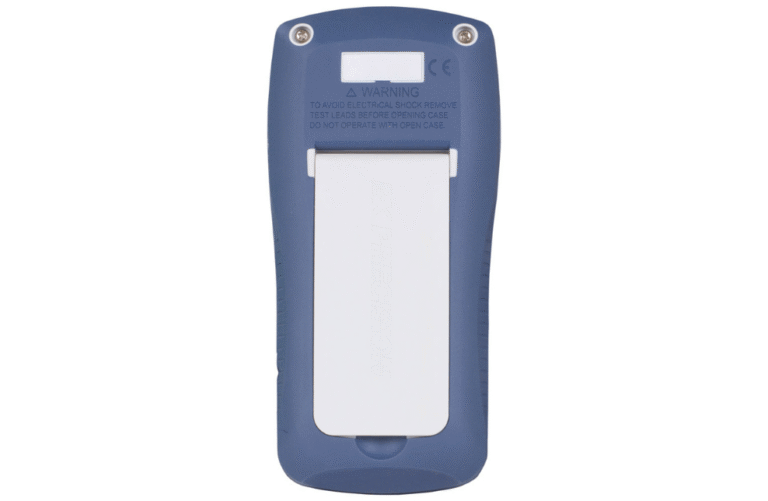

O Modelo 880 inclui uma bateria recarregável Ni-MH e um adaptador AC (o adaptador 12 V é incluído no 880 e 879B). A bateria do 880 oferece até 6 horas de autonomia. O case de borracha (over-molding rubber case) protege o medidor para maior durabilidade , e o suporte inclinável (tilt stand) oferece flexibilidade para uso em bancada ou portátil.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Medidor LCR, abaixo estão os acessóros desta série:

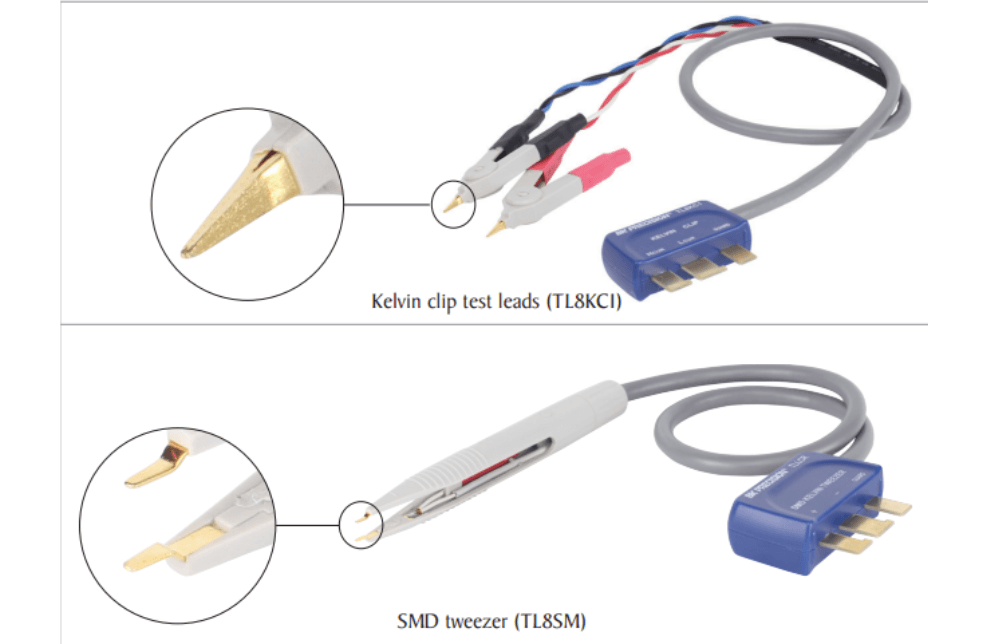

Acessório de teste essencial para componentes de montagem em superfície (SMD).
Pontas de prova de 4 terminais, incluídas no Modelo 880 , cruciais para medições de precisão e baixas impedâncias.
880 (Melhor): 0.1% de precisão, 100 kHz, 4 terminais, ESR, DCR.
879B (Intermediário): 0.5% de precisão, 10 kHz, ESR, Z.
878B (Básico): 0.5% de precisão, 1 kHz.
Ação: Defina o modelo (o 880 é recomendado para controle de qualidade e precisão).
Acessórios: Adicione a Sonda Tweezer TL8SM para componentes SMD e aproveite as Pontas de Prova Kelvin (incluídas no 880) para medições de 4 terminais.
DCR/ESR: Utilize os modos DCR e ESR (880) para caracterização completa de componentes passivos.
Ação: Inclua a Sonda Tweezer TL8SM no pedido
Garantia: O produto tem 3 anos de garantia.
Suporte: Baixe o software para data logging via USB.
Ação: Contate a CISTEK para finalizarmos o pedido e o suporte ao produto.
