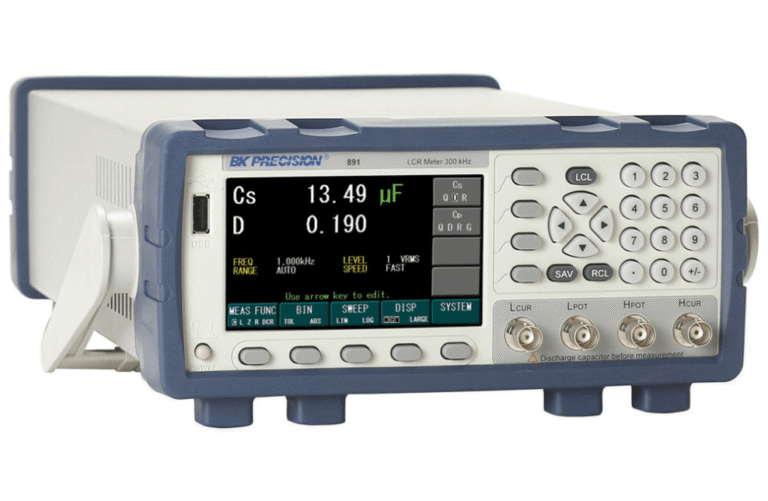

O Medidor LCR de Bancada 891 é um instrumento compacto, preciso e versátil , capaz de medir L, C, e R em CC ou de 20 Hz a 300 kHz. Seu formato de 2 U meia-rack o torna ideal para bancadas e instalações em rack.

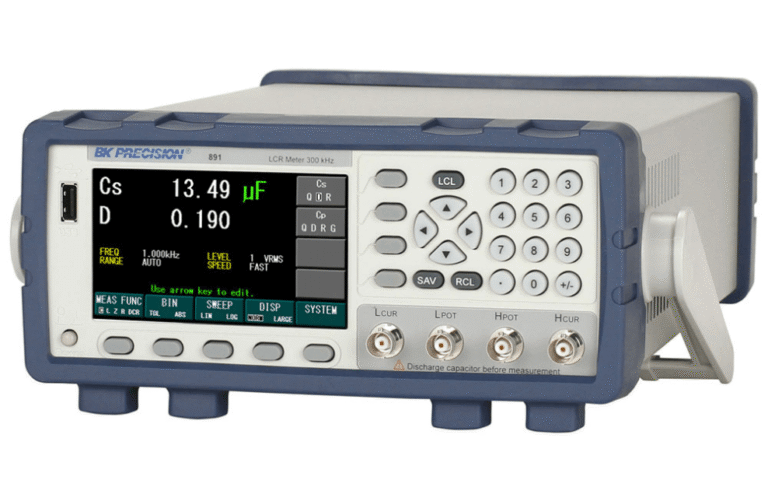

Com uma precisão de impedância de 0.05% e resolução de 16 bits, o 891 é perfeito para controle de qualidade e caracterização. A função Bin Sorting permite a classificação rápida de componentes em até 11 bins (escaninhos). As interfaces USB, GPIB e LAN são padrão para controle remoto e automação ATE.
O LCR 891 alcança uma precisão básica de 0.05% e pode testar componentes em frequências de 20 Hz a 300 kHz. Esta capacidade é fundamental para caracterizar componentes passivos com alta resolução , replicando as frequências de trabalho reais do dispositivo, e é garantida por um design com alta resolução vertical.

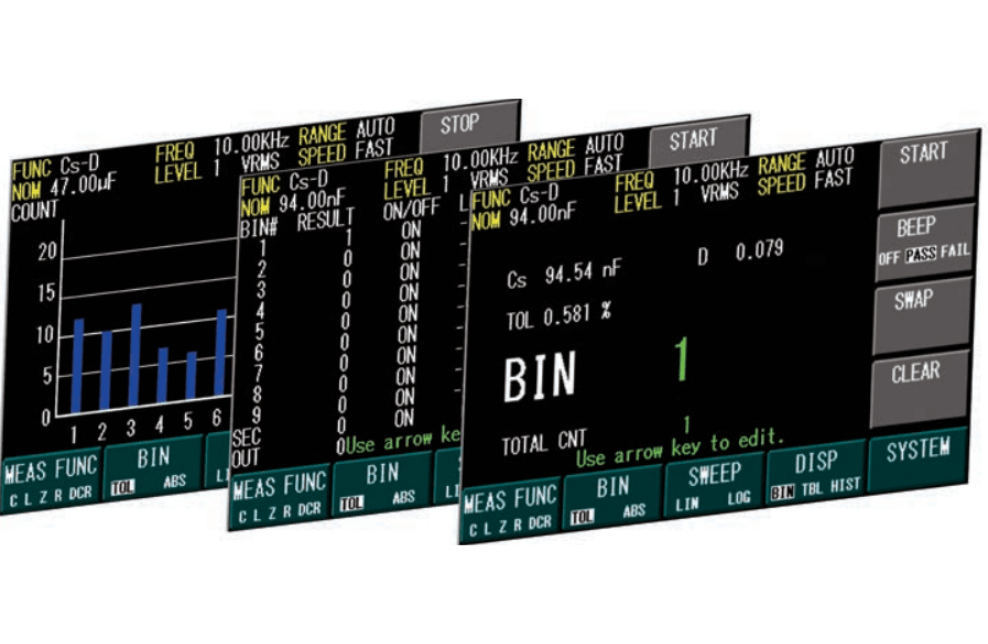

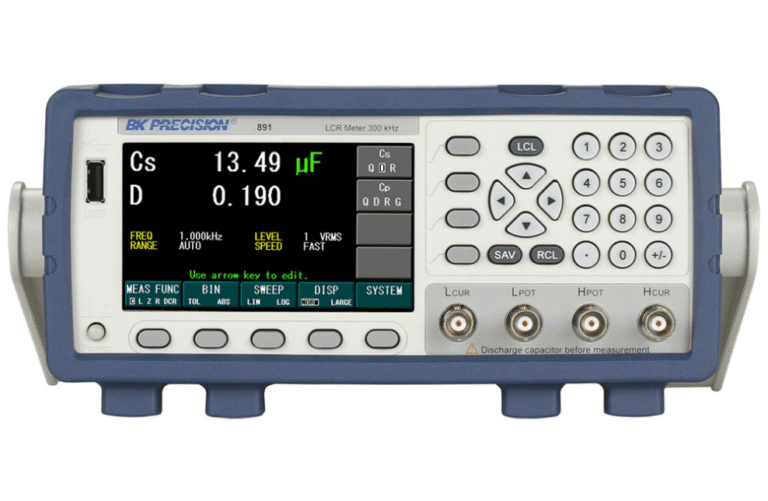

A função Bin Sorting (Bin Comparator) é crucial para controle de qualidade e linhas de produção. Ele permite a classificação rápida de componentes em 9 bins primários, mais um bin secundário e um bin para componentes fora da especificação. Os limites de cada bin podem ser definidos por valor absoluto ou por tolerância.

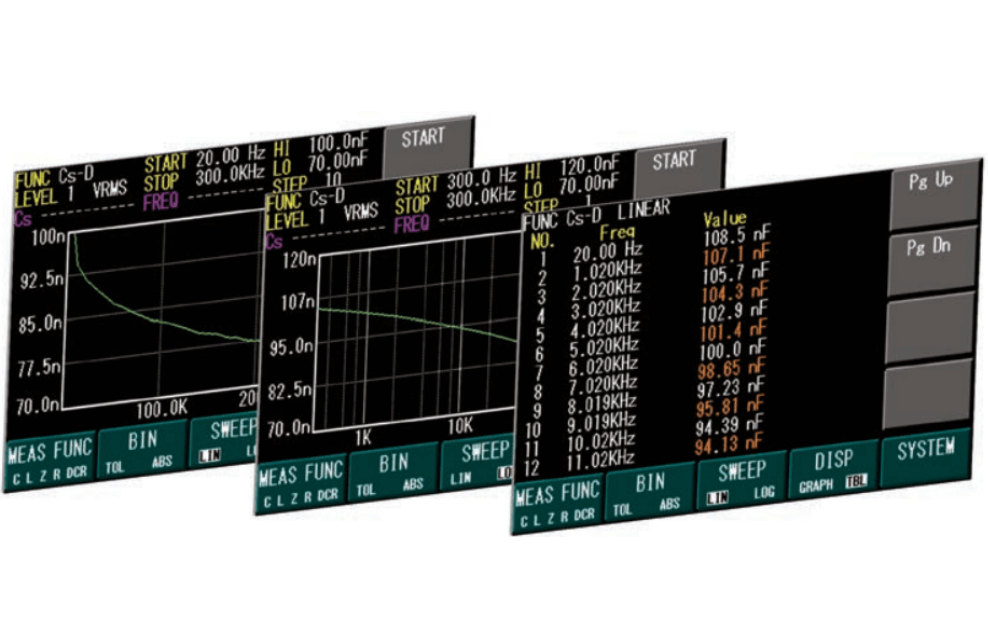

O 891 inclui a função de Varredura de Frequência (Frequency Sweep), que permite caracterizar componentes ao longo de qualquer faixa de frequência de 20 Hz a 300 kHz. A varredura pode ser linear ou logarítmica, com até 300 pontos. Os resultados podem ser plotados em um gráfico na tela ou salvos para análise detalhada no PC.

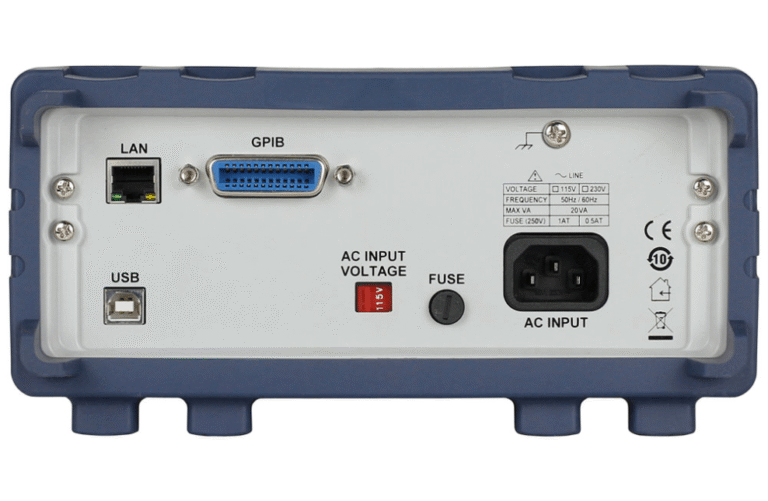

Para automação de testes (ATE), o 891 inclui todas as interfaces de comunicação padrão: USB, GPIB e LAN. O sistema pode ser programado remotamente via comandos SCPI. O Servidor Web embutido permite controlar as configurações básicas e fazer medições a partir de um navegador, usando o endereço IP.

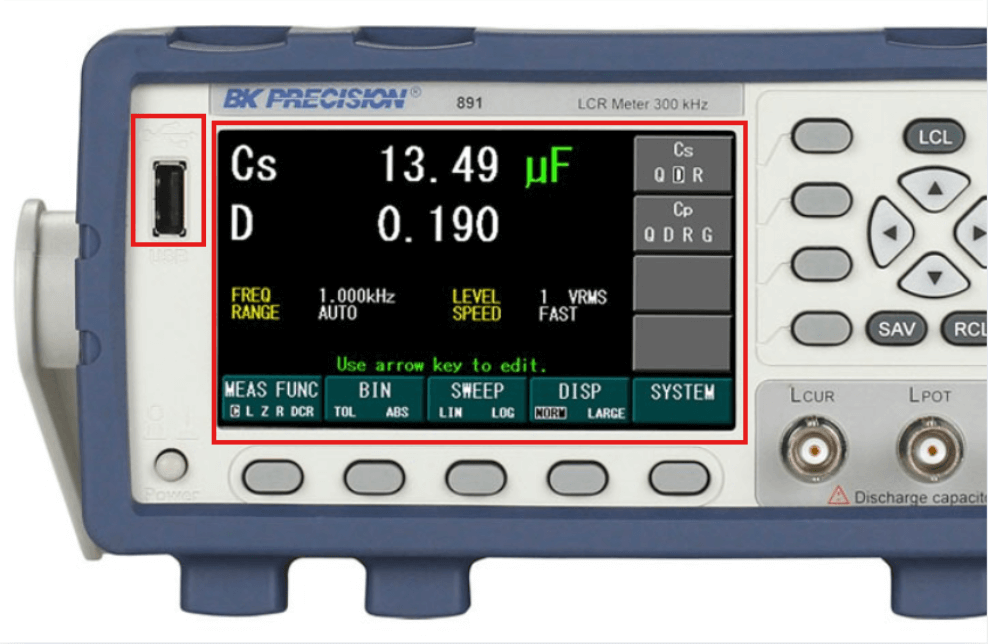

O LCR 891 tem um design compacto de 2 U meia-rack e um display colorido de 4.3 polegadas. Ele armazena até 100 setups e 1000 medições na memória interna. O instrumento vem com Pontas de Prova Kelvin (4 terminais) incluídas para medições de alta precisão.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Medidor LCR, abaixo estão os acessóros desta série:
Fixture de teste opcional para componentes com terminais axiais e radiais.
Precisão: O 891 tem precisão de 0.05%.
Velocidade: Use a medição rápida (Fast: 200 ms ) para testes de produção ou lenta (Slow: 800 ms ) para precisão máxima.
Ação: Defina os limites de tolerância (TOL ou ABS) para o Bin Sorting (classificação).
Sweep: Utilize a função de varredura para caracterizar o componente em toda a faixa de frequência de interesse (20 Hz a 300 kHz).
Integração: Utilize as interfaces LAN, GPIB ou USB para automação remota.
Ação: Considere o Fixture TL89F1 se for testar componentes com terminais axiais ou radiais.
Garantia: O produto tem 3 anos de garantia.
Suporte: Use o Web Control (servidor web embutido) para monitoramento remoto.
Ação: Contate a CISTEK para finalizarmos o pedido e o suporte ao produto.
