A Série 894/895 é o topo dos medidores LCR de bancada da B&K Precision, oferecendo precisão inigualável de 0.05% (894) ou 0.01% (895). Com ampla faixa de frequência ajustável, os modelos alcançam até 500 kHz (894) ou 1 MHz (895) , sendo ideais para metrologia, P&D e controle de qualidade de componentes passivos de alta performance.

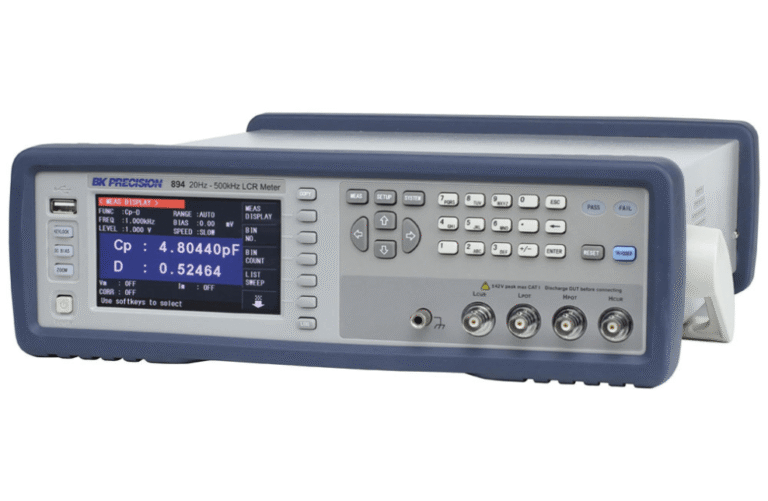

A série suporta medições detalhadas (incluindo DCR e Impedância) e varredura de frequência com até 201 pontos. O grande display colorido de 4.3 polegadas e as interfaces USB, GPIB e LAN (padrão) garantem operação fácil e integração total em ambientes ATE.

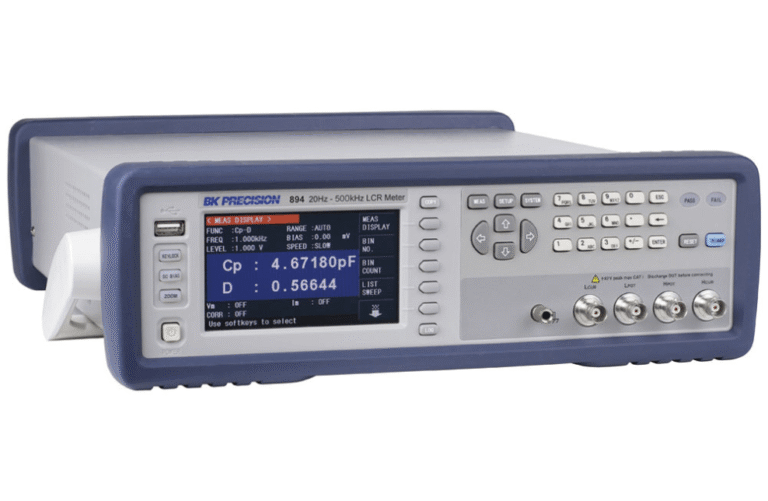

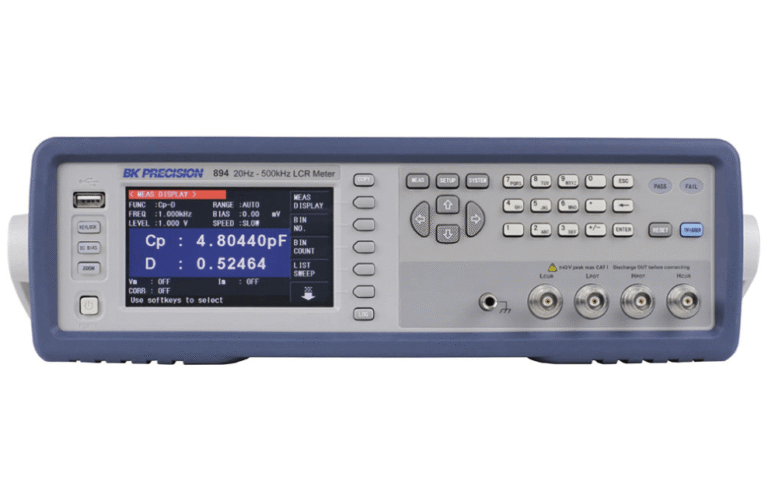

O Modelo 895 estabelece um novo padrão para medidores LCR de bancada, com uma precisão básica de 0.01%. Essa performance é crítica para laboratórios de metrologia e engenharia de P&D, onde a caracterização precisa de componentes passivos de alto valor ou tolerância é fundamental. O modelo 894, com 0.05 de precisão, já oferece performance superior para controle de qualidade rigoroso. Ambos os modelos suportam medições detalhadas, incluindo os 12 parâmetros básicos (L, C, R, Z, etc.) mais a Resistência DC (DCR), que é vital para avaliar a qualidade de bobinas e indutores.

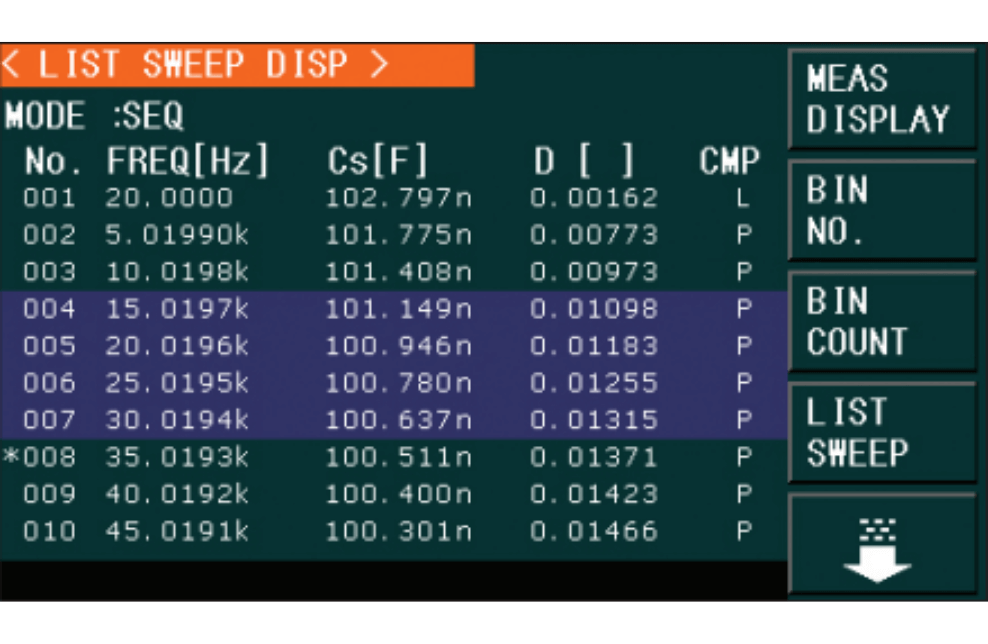

Com frequências de teste que chegam a 1 MHz no Modelo 895, a série 894/895 permite caracterizar componentes nas frequências reais de operação de circuitos modernos (como eletrônica de alta velocidade e RF de baixa frequência). O modo de Varredura de Frequência (Frequency Sweep) é altamente detalhado, suportando até 201 pontos de varredura linear ou logarítmica, com resultados plotados no display para análise visual imediata. A velocidade é configurável, permitindo até 30 medições por segundo para maior throughput na produção.

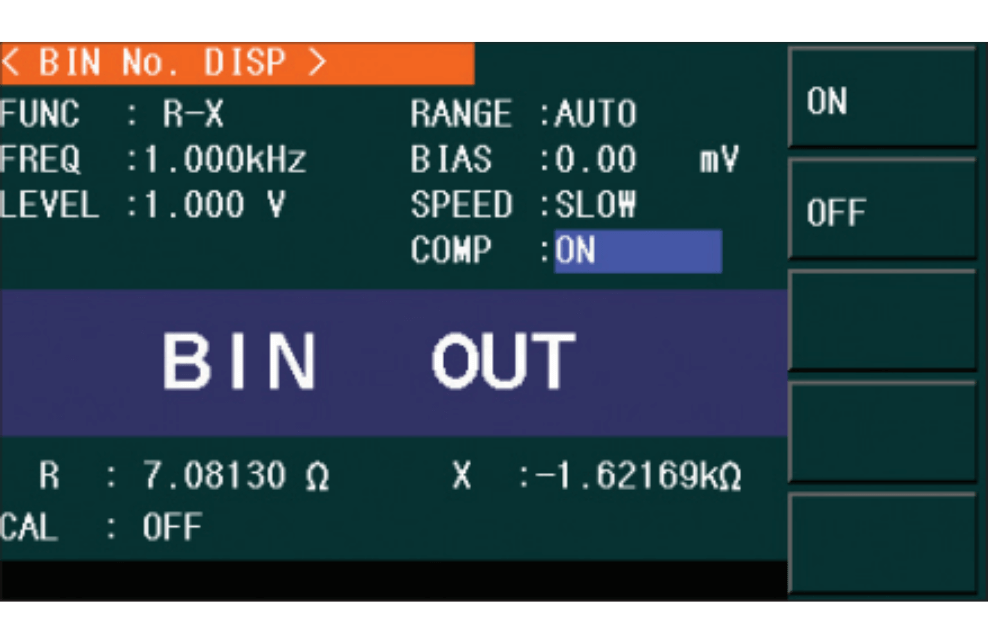

A série LCR 894/895 inclui funções robustas de controle de qualidade e triagem (sorting), que são essenciais para ambientes de produção. O Bin Sorting permite a classificação rápida de componentes em 9 bins primários. Os limites podem ser configurados por tolerância ou valor absoluto, com resultados exibidos em tempo real na forma de tabela ou histograma. Adicionalmente, a função de Compensação de Cabo Aberto/Curto (Open/Short Compensation) garante a precisão ao eliminar a impedância dos cabos de teste e dos fixtures.

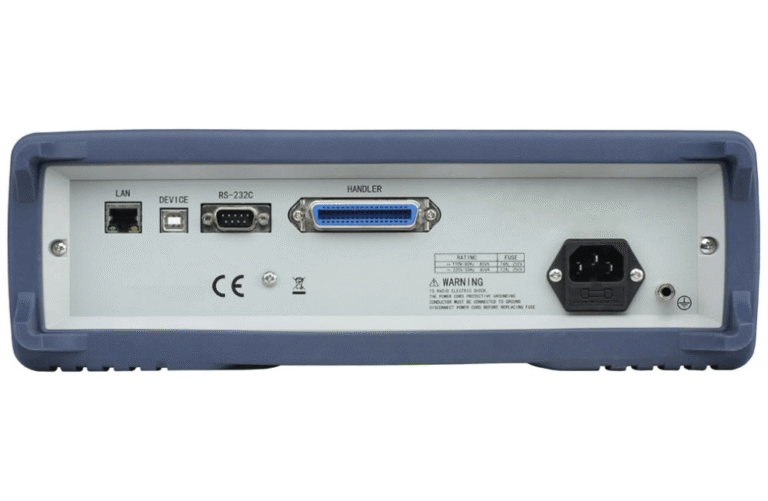

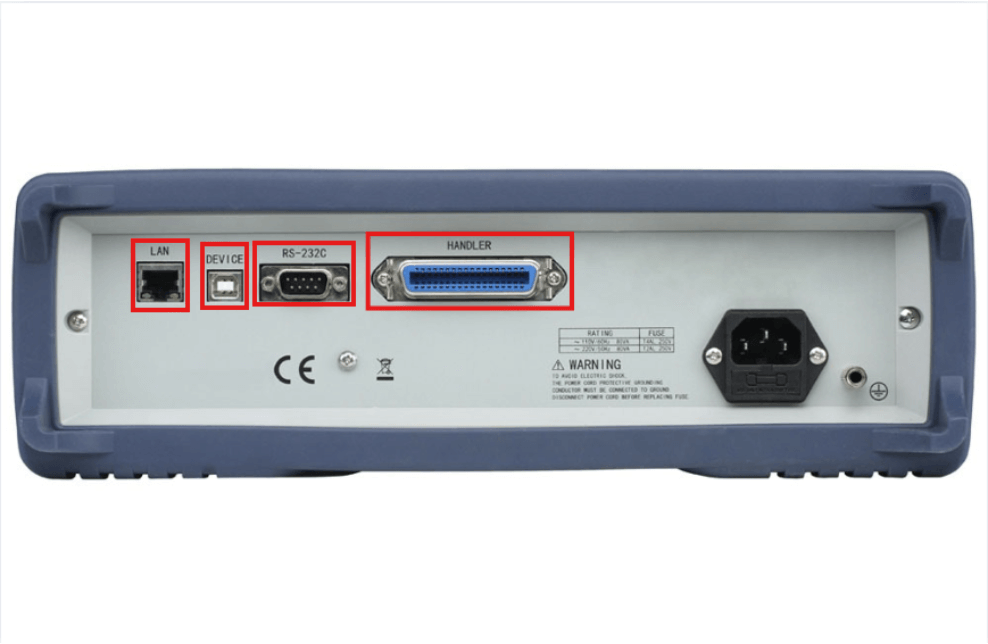

O medidor LCR 894/895 é ideal para ambientes de Teste Automatizado (ATE), oferecendo um conjunto completo de interfaces de comunicação padrão: USB, GPIB e LAN. O instrumento pode ser controlado remotamente via comandos SCPI e se integra facilmente com software de automação. Ele também inclui terminais para Remote Handling (manuseio remoto), permitindo a conexão de fixtures externos de triagem, o que simplifica a automação da linha de produção.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial do seu Medidor LCR, abaixo estão os acessóros desta série:
Fixture de teste opcional para componentes com terminais axiais e radiais.
895 (Ultra-Preciso): 0.01% de precisão, 1 MHz de frequência.
894 (Alta Performance): 0.05% de precisão, 500 kHz de frequência.
Ação: Defina o modelo (o 895 é ideal para metrologia e alta frequência).
Varredura: Utilize a Varredura de Frequência para caracterização de componentes.
Bin Sorting: Use o Bin Sorting para triagem de componentes em controle de qualidade.
Compensação: Utilize as funções de compensação para remover os efeitos do cabo.
Ação: Considere o Fixture TL89F1 para o teste de componentes axiais ou radiais
Integração: As interfaces LAN, GPIB e USB são padrão para controle remoto.
Ação: Contate a CISTEK para finalizarmos o pedido e o suporte ao produto.
