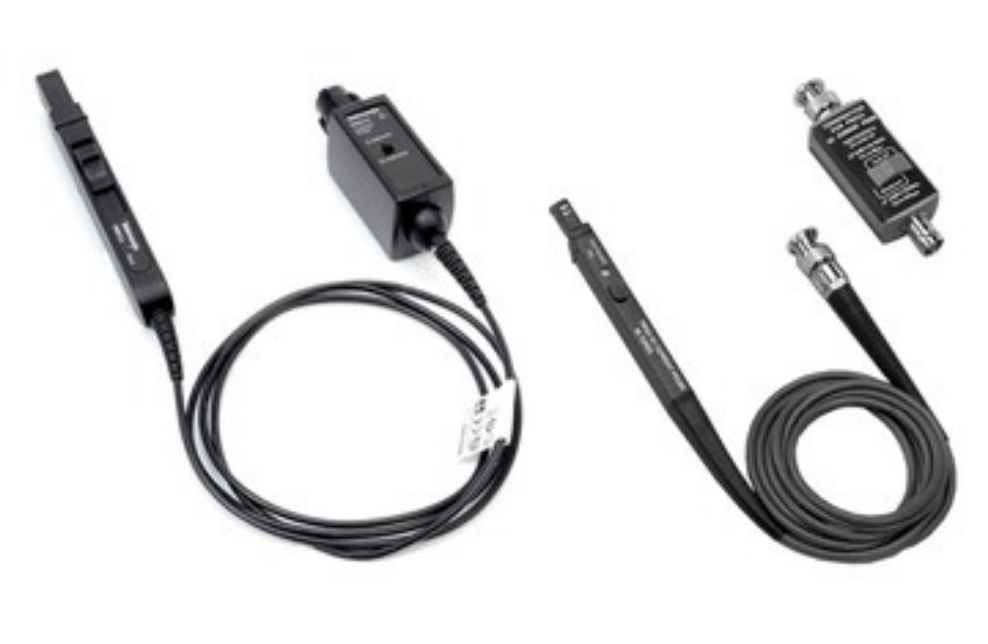

As pontas de corrente P6021A e P6022 da Tektronix fornecem medições de corrente AC versáteis e precisas em uma ampla faixa de frequências. Projetadas para osciloscópios com entrada de 1 MΩ, elas permitem a captura de sinais sem a necessidade de interromper o circuito, bastando prender a garra ao condutor. Enquanto a P6021A é ideal para aplicações gerais com excelente resposta em baixa frequência (até 120 Hz), a P6022 destaca-se pelo seu tamanho compacto e alta velocidade, atingindo 120 MHz de largura de banda. Ambas possuem construção de núcleo dividido e cabeças blindadas para máxima integridade de sinal.
As pontas P6021A e P6022 permitem realizar medições de corrente sem quebrar o circuito, utilizando o sistema de “clipping” no condutor carregado. Um diferencial técnico importante é que as cabeças blindadas das pontas não são aterradas quando os slides estão na posição aberta, o que elimina o risco de aterramento acidental do circuito sob teste durante o posicionamento. Isso garante uma operação mais segura e evita danos a componentes sensíveis em sistemas de potência ou aviônicos.
Para engenheiros que trabalham com inversores de potência e fontes chaveadas, a velocidade de resposta é crucial. A ponta P6022 oferece uma largura de banda de até 120 MHz, permitindo visualizar transientes rápidos e harmônicos de alta frequência com precisão. Sua cabeça compacta (10 mm x 6 mm) é cerca de metade do tamanho da P6021A, tornando-a a escolha perfeita para inspeções em placas de circuito impresso com alta densidade de componentes onde o espaço de manobra é limitado.
A P6021A é a escolha ideal para aplicações de uso geral, oferecendo um equilíbrio entre largura de banda (60 MHz) e excelentes características de baixa frequência. Com uma faixa selecionável entre 2 mA/mV e 10 mA/mV, ela permite ajustar a sensibilidade do osciloscópio para capturar desde pequenos sinais de controle até correntes de carga mais elevadas. Sua robustez a torna adequada para monitorar drives de motores e sistemas de transporte onde a confiabilidade da medição AC é fundamental.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:
Caso o instrumento utilize entradas de 50 Ω.
Caso o instrumento utilize entradas de 50 Ω.
Se o seu desafio exige capturar sinais de alta frequência até 120 MHz ou se o espaço físico é reduzido, escolha a P6022. Para medições que requerem melhor resposta em baixas frequências (partindo de 120 Hz) ou correntes de pico maiores (até 250 A), a P6021A é a mais indicada.
Ação: Defina entre P6021A (Industrial/Geral) ou P6022 (Alta Velocidade/Compacta).
Ambas as pontas são projetadas para entradas de 1 MΩ. Certifique-se de que o seu osciloscópio possui essa configuração ou utilize os terminadores adequados para garantir que a sensibilidade (mA/mV) corresponda à escala exibida na tela.
Ação: Valide a impedância de entrada do osciloscópio e a necessidade de terminadores externos.
Nossa equipe técnica pode ajudar a configurar os fatores de escala no seu instrumento para que a leitura direta em Ampères seja precisa, levando em conta a atenuação selecionada na garra.
Ação: Entre em contato com a CISTEK para orçamento e suporte técnico sobre acessórios de terminação.
