As pontas lógicas da Tektronix expandem a capacidade do seu osciloscópio de sinais mistos (MSO), permitindo a análise simultânea de barramentos digitais e sinais analógicos. Com os modelos P6316 e TLP058, você adiciona canais digitais de alta velocidade para debug de sistemas embarcados, FPGAs e protocolos de comunicação. Projetadas para oferecer mínima carga capacitiva e máxima fidelidade de sinal, estas pontas são ferramentas indispensáveis para engenheiros que precisam visualizar a correlação temporal entre o domínio analógico e digital em um único instrumento.

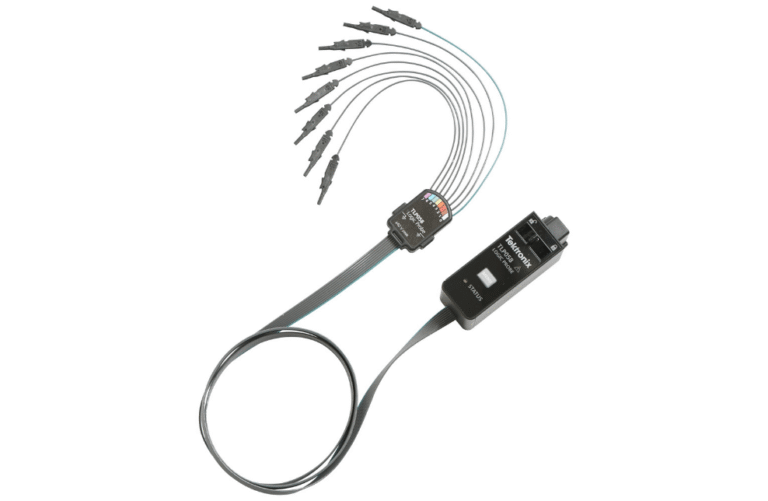

A ponta TLP058 foi desenvolvida para os osciloscópios das Séries 4, 5 e 6 MSO, oferecendo 8 canais digitais com uma capacitância de entrada de apenas 3 pF. Essa característica é vital para evitar o carregamento do circuito sob teste, permitindo medições fiéis em sinais de alta velocidade até 500 MHz. Sua interface TekVPI permite que o engenheiro configure limiares lógicos (thresholds) diretamente na tela do instrumento, otimizando o fluxo de trabalho durante o desenvolvimento de sistemas embarcados complexos.
Ideal para os modelos MSO Séries 2 e 3, a P6316 entrega 16 canais digitais divididos em dois grupos práticos de 8. Com 200 MHz de largura de banda, ela é perfeita para monitorar barramentos paralelos e validar a lógica de microcontroladores de uso geral. O kit inclui garras tipo gancho coloridas que facilitam a organização das conexões em placas densamente povoadas, garantindo que a análise de sinais mistos seja intuitiva e livre de erros de montagem no setup de teste.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:
Adaptador para headers de pino quadrado padrão de 2,54mm (0.1").
Adaptador para headers de pino quadrado padrão de 2,54mm (0.1").
Identifique a série do seu instrumento no painel frontal. Se você utiliza os novos MSO Séries 4, 5 ou 6, a ponta correta é a TLP058, que utiliza a interface TekVPI. Para usuários das Séries 2 MSO ou MSO Série 3, o modelo compatível é o P6316, que possui o conector de interface dedicado.
Ação: Verifique a entrada lateral ou frontal do seu MSO para confirmar o tipo de conexão física.
Avalie quantos sinais digitais seu debug exige. A P6316 fornece 16 canais em um único conector. Com a TLP058, você pode ocupar uma entrada FlexChannel® para adicionar 8 canais, podendo expandir para dezenas de canais digitais simultâneos conforme a necessidade do projeto.
Ação: Selecione o número de pontas lógicas baseando-se na largura do barramento de dados que deseja monitorar (ex: I2C, SPI ou barramentos paralelos).
A integração de sinais mistos exige o ajuste correto de thresholds (limiares lógicos) para evitar disparos falsos. A CISTEK oferece suporte técnico para ajudar no “deskew” (alinhamento temporal) entre os canais analógicos e digitais, garantindo que o trigger do seu osciloscópio capture exatamente o evento desejado.
Ação: Entre em contato com nossos especialistas para auxílio na configuração inicial e seleção de acessórios para pontos de teste densos.
