A série IsoVu TIVP da Tektronix redefine o que é possível em medições diferenciais, utilizando isolação galvânica total por fibra óptica. Diferente de qualquer ponta convencional, a IsoVu oferece uma rejeição de modo comum (CMRR) imbatível de 120 dB em 100 MHz, permitindo visualizar sinais minúsculos (como o VGS de um transistor de topo) em barramentos de até 60 kV. É a única tecnologia capaz de realizar medições precisas em designs de semicondutores de comutação rápida, como GaN e SiC, onde as pontas diferenciais tradicionais falham devido ao ruído parasitário.

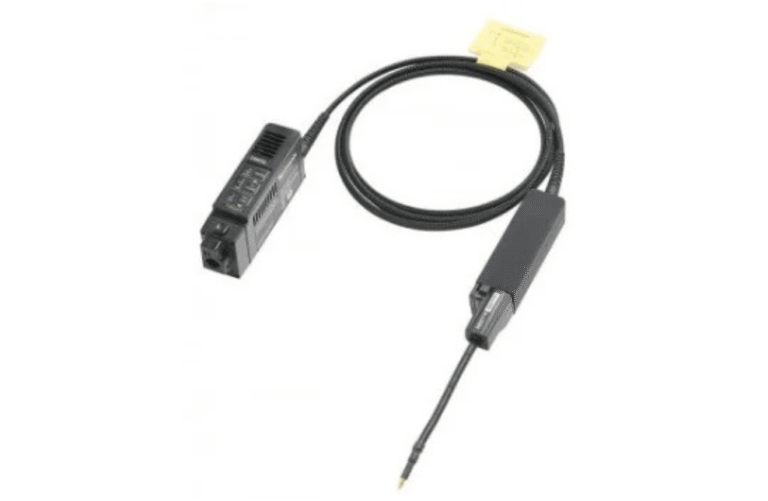

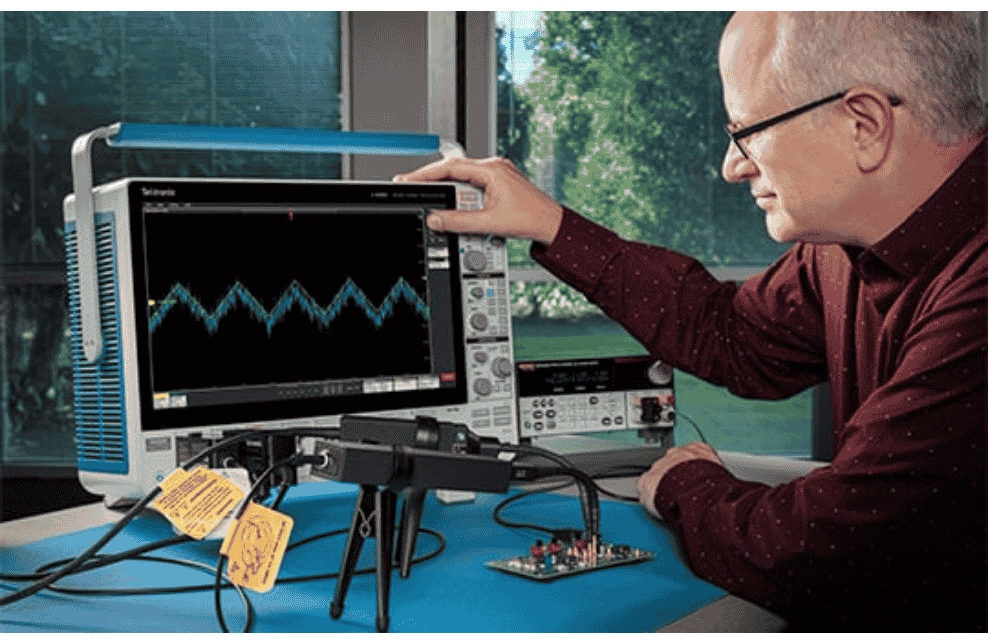

O sistema IsoVu TIVP utiliza uma arquitetura única de “energia sobre fibra” (power-over-fiber). Isso significa que o cabeçote do sensor é alimentado por luz e o sinal de medição retorna ao osciloscópio também via fibra óptica. O resultado é uma isolação galvânica completa entre o dispositivo testado (DUT) e o osciloscópio. Essa tecnologia permite que o sensor flutue em potenciais de modo comum de até 60 kV sem qualquer risco para o instrumento ou para o operador, eliminando loops de terra e garantindo uma segurança sem precedentes em medições flutuantes de alta tensão.

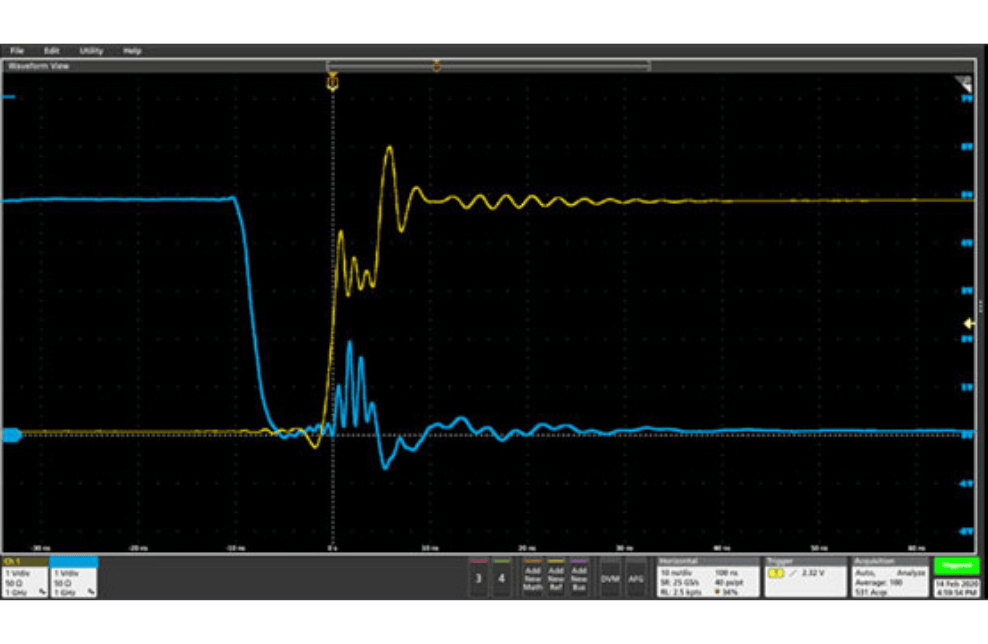

A série TIVP resolve o maior pesadelo dos engenheiros de potência: o ruído causado por transições rápidas de tensão (dV/dt). Enquanto pontas diferenciais tradicionais perdem precisão conforme a frequência aumenta, a IsoVu mantém uma rejeição de 120 dB (1 milhão para 1) em 100 MHz e impressionantes 80 dB em 1 GHz. Isso permite que você visualize sinais diferenciais minúsculos, como a tensão Gate-Source (VGS) de um transistor de lado alto (high-side), mesmo quando ele está “montado” em um barramento de comutação rápida de centenas de volts.

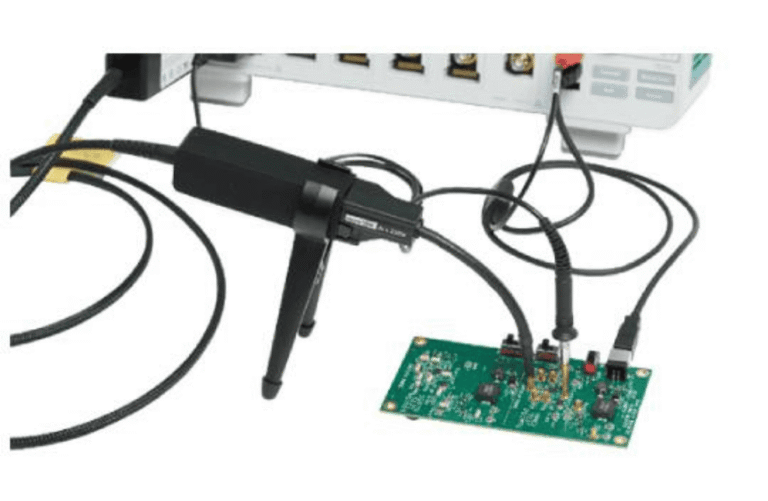

Com o avanço dos semicondutores de largura de banda larga (Wide Bandgap), os tempos de subida tornaram-se tão rápidos que as pontas de prova comuns tornaram-se o gargalo do projeto. A IsoVu TIVP foi desenhada especificamente para validar esses componentes, oferecendo uma impedância de entrada otimizada e baixíssima capacitância parasitária. Ao utilizar os conectores MMCX (versáteis e compactos), o sistema minimiza a área do loop de sinal, entregando a forma de onda mais fiel do mundo e permitindo que os engenheiros otimizem o tempo morto e as perdas de comutação com total confiança nos dados.
A versatilidade da série TIVP é ampliada por seu sistema de pontas rosqueáveis. Dependendo da necessidade do teste, o usuário pode alternar entre diferentes “Tips” de atenuação (de 10X a 2500X). Essas pontas estão disponíveis em diversos formatos, como conectores MMCX para alta performance ou Square Pins para prototipagem rápida. Essa modularidade garante que um único sistema IsoVu possa ser configurado para medir desde sinais lógicos sensíveis até barramentos de potência industrial de 2,5 kV diferenciais.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:
Ponta de sensor MMCX de 10X para sinais de baixa tensão e alta fidelidade.
Ponta de sensor de 2500X para medições diferenciais de até ±2500 V.
Ponta de sensor de 50X ideal para medições de VGS em drives de motores.
Ponta de sensor MMCX de 10X para sinais de baixa tensão e alta fidelidade.
Ponta de sensor de 2500X para medições diferenciais de até ±2500 V.
Ponta de sensor de 50X ideal para medições de VGS em drives de motores.
Identifique a frequência máxima e os tempos de subida dos seus sinais. O modelo TIVP1 (1 GHz) é indispensável para designs de ponta com GaN, enquanto os modelos de 500 MHz (TIVP05) e 200 MHz (TIVP02) atendem perfeitamente aplicações de SiC e conversores industriais de alta performance.
Ação: Selecione o modelo que garanta que a banda do sensor seja pelo menos 3 a 5 vezes maior que a frequência do sinal testado.
Diferente das pontas comuns, a IsoVu exige o uso de “Tips” específicas para definir a atenuação. Se você precisa medir sinais pequenos de controle, opte por pontas de 10X. Para barramentos de potência, utilize as de 2500X. Considere também o tipo de conexão: MMCX para melhor integridade de sinal ou Square Pins para facilidade de encaixe.
Ação: Escolha o kit de pontas que cubra a Tensão Diferencial Máxima do seu dispositivo sob teste.
Devido à natureza avançada do sistema IsoVu, a integração correta com o seu osciloscópio TekVPI é fundamental para extrair o máximo de precisão. A CISTEK oferece suporte técnico para configurar o sistema de acordo com as normas de segurança e as necessidades de P&D da sua empresa.
Ação: Entre em contato com nossos especialistas para uma consultoria técnica dedicada e orçamento personalizado.
