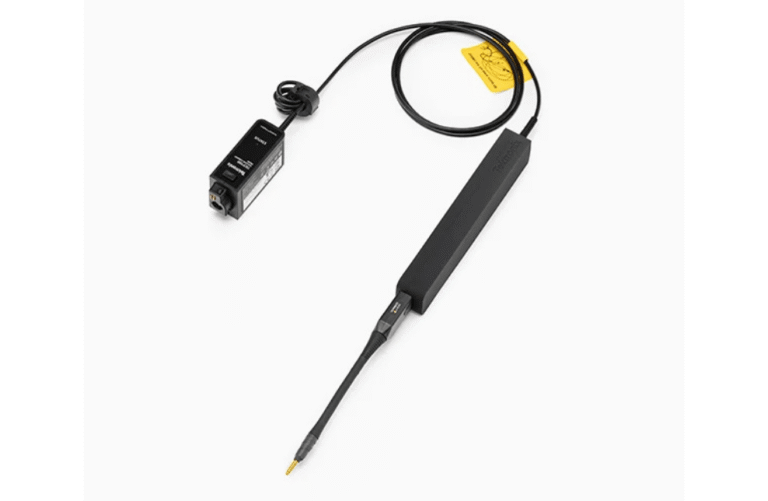

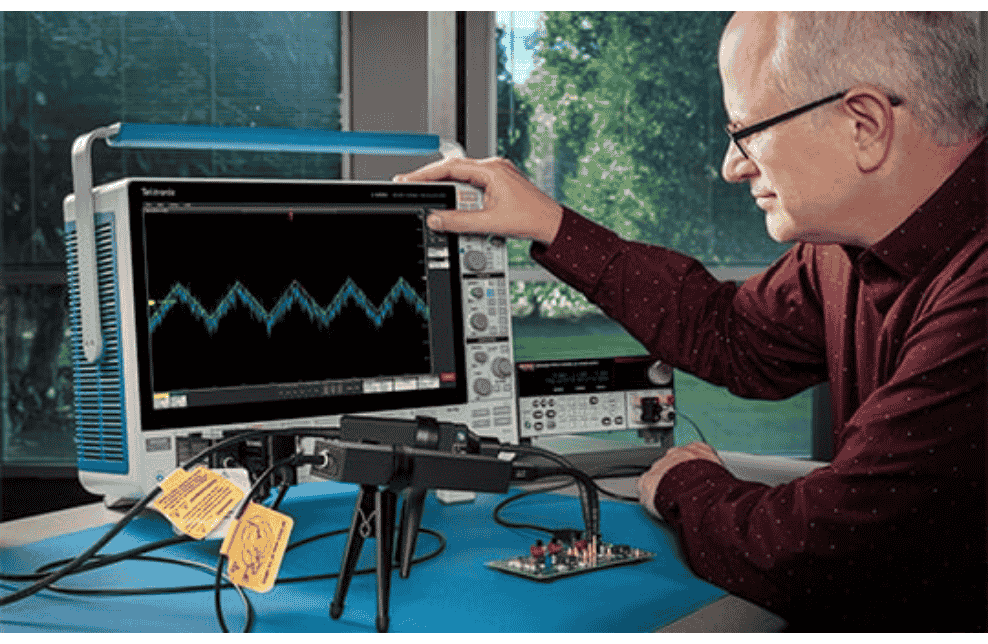

As pontas de corrente isoladas da série IsoVu TICP proporcionam largura de banda excepcional, rejeição de ruído e precisão para medições avançadas em shunts. A isolação galvânica total elimina loops de terra e permite uma rejeição de modo comum (CMRR) extremamente alta, garantindo integridade total do sinal. Com uma entrada de 50 Ω na configuração 1X, o sistema oferece ruído ultra-baixo de 4,7 nV/√Hz, sendo a ferramenta definitiva para caracterizar correntes desde microamperes (μA) até kiloamperes em sistemas de potência e mobilidade elétrica.
As pontas TICP utilizam o método de medição direta através da queda de tensão em resistores de shunt de precisão (Lei de Ohm). A isolação galvânica total entre a ponta de prova e o osciloscópio elimina loops de terra, garantindo que o ruído de modo comum não mascare a corrente real do circuito. Isso é vital em aplicações de alta potência onde shunts compactos oferecem alta precisão e interferência mínima.
Diferente das garras Hall ou Rogowski convencionais, as IsoVu TICP permitem medições precisas de DC até 1 GHz com ruído extraordinariamente baixo (<4.70 nV/√Hz). A rejeição de modo comum de até 90 dB em 1 MHz reduz drasticamente o ruído de comutação em ambientes agressivos, permitindo visualizar com clareza correntes dinâmicas em conversores de potência SiC e GaN.

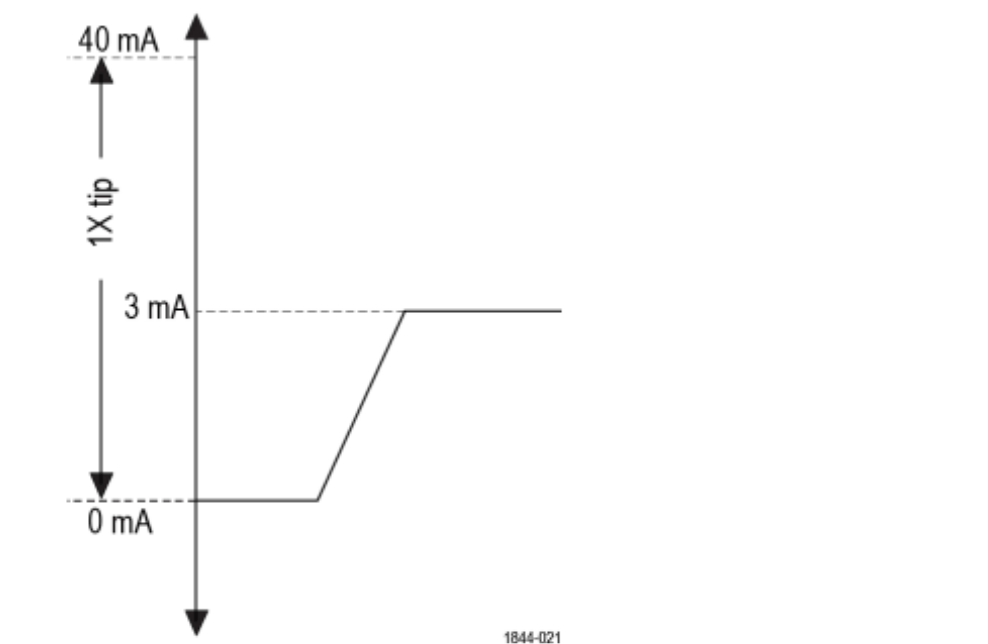

A versatilidade do sistema permite cobrir desde correntes de “sleep” e “wake-up” em PMICs móveis (μA) até transientes massivos em inversores industriais. A faixa total é definida pela resistência do shunt e pela ponta de atenuação utilizada (1X, 10X ou 100X), oferecendo uma escala de medição adaptável a qualquer projeto de eletrônica de potência.
As pontas de atenuação conectam-se ao corpo da sonda através da interface reversível IsoConnect™, que garante um encaixe rápido (snap-fit) sem preocupação com a orientação. Equipadas com conectores MMCX e SMA para blindagem superior, as pontas minimizam a área do loop de sinal, o que é crucial para garantir a fidelidade em medições de alta velocidade e baixa amplitude.
Entre em contato com a nossa equipe

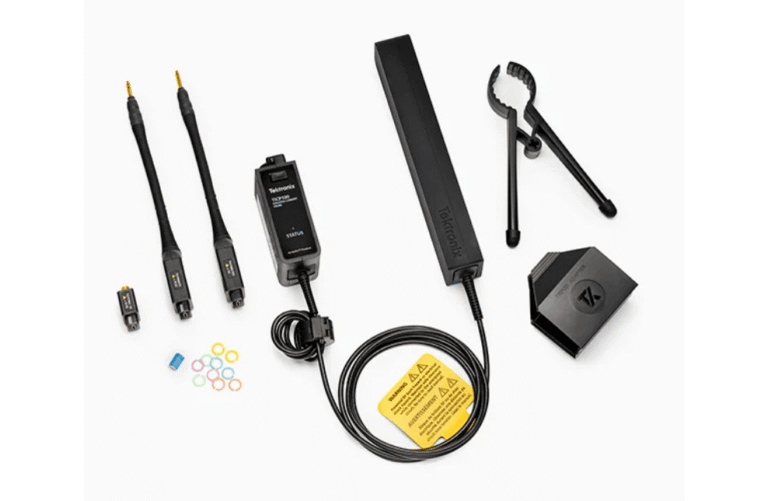

Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:
Ponta de sensor MMCX de 100X para expandir a faixa de tensão diferencial em shunts de alta potência (até ±50 V).
Adaptador de Square Pin (0.062") para MMCX, facilitando medições em barramentos de pinos padrão.
Cabo adaptador de MMCX para garra tipo IC Grabber para sinais em componentes SMD.
Ponta de sensor MMCX de 100X para expandir a faixa de tensão diferencial em shunts de alta potência (até ±50 V).
Adaptador de Square Pin (0.062") para MMCX, facilitando medições em barramentos de pinos padrão.
Cabo adaptador de MMCX para garra tipo IC Grabber para sinais em componentes SMD.
Identifique a velocidade de comutação do seu sinal. O modelo TICP100 (1 GHz) é indispensável para designs modernos de semicondutores WBG (GaN/SiC), enquanto os modelos de 500 MHz (TICP050) e 250 MHz (TICP025) atendem requisitos industriais robustos.
Ação: Escolha o modelo que garanta a captura fiel de transientes e harmônicos rápidos.
O cálculo da corrente depende do valor do shunt utilizado. Combine o shunt com as pontas de 1X, 10X ou 100X para otimizar a relação sinal-ruído e a faixa dinâmica na tela do osciloscópio.
Ação: Valide se o limite de tensão da ponta (até ±50 V) é compatível com a queda de tensão máxima esperada no seu shunt.

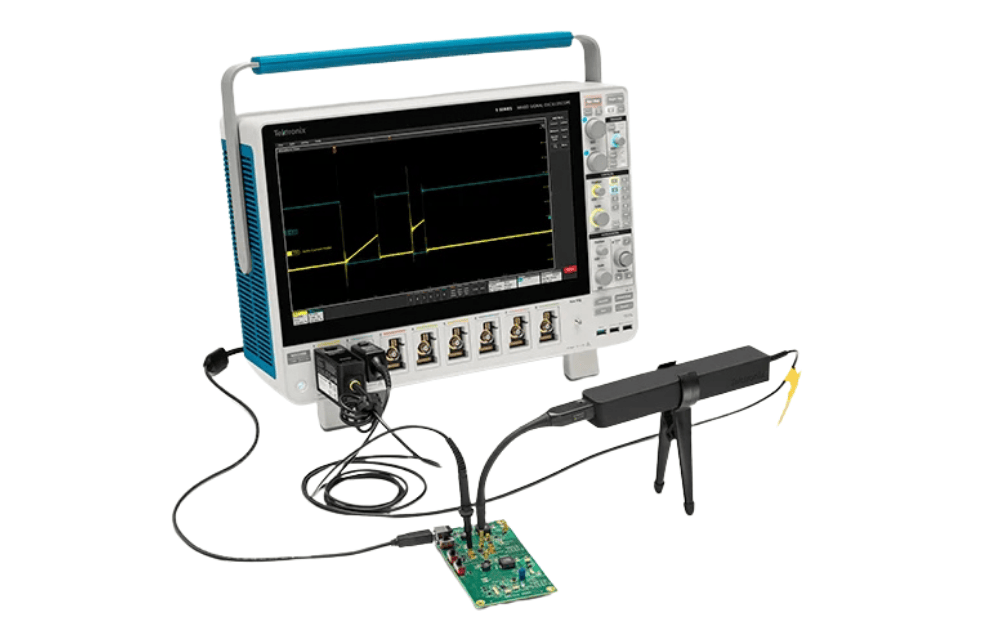

As pontas TICP são projetadas exclusivamente para osciloscópios Tektronix de última geração (Séries 4, 5 e 6 MSO) . A CISTEK auxilia na integração desses sistemas de medição para garantir resultados imediatos em sua bancada.
Ação: Entre em contato com nossos especialistas para consultoria técnica sobre seleção de shunts e calibração de escala.
