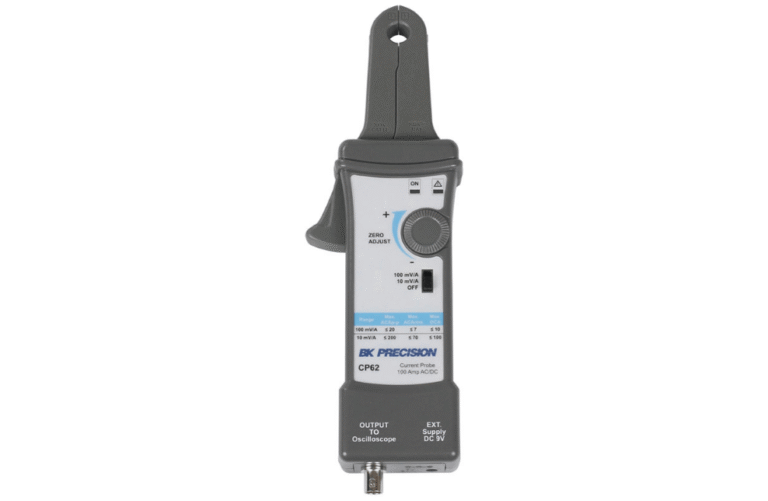

A CP62 é uma ponta de prova de corrente AC/DC de alta performance, projetada para permitir que osciloscópios capturem formas de onda de corrente com precisão e fidelidade. Com uma largura de banda de 300 kHz, ela é ideal para a análise de sinais em eletrônica de potência, inversores e sistemas de controle de motores. O acessório oferece duas faixas de sensibilidade (10 mV/A e 100 mV/A), permitindo medir desde correntes baixas até picos de 100A. Sua garra robusta possibilita medições não invasivas sem a necessidade de interromper o circuito, garantindo segurança e agilidade no diagnóstico de bancada.

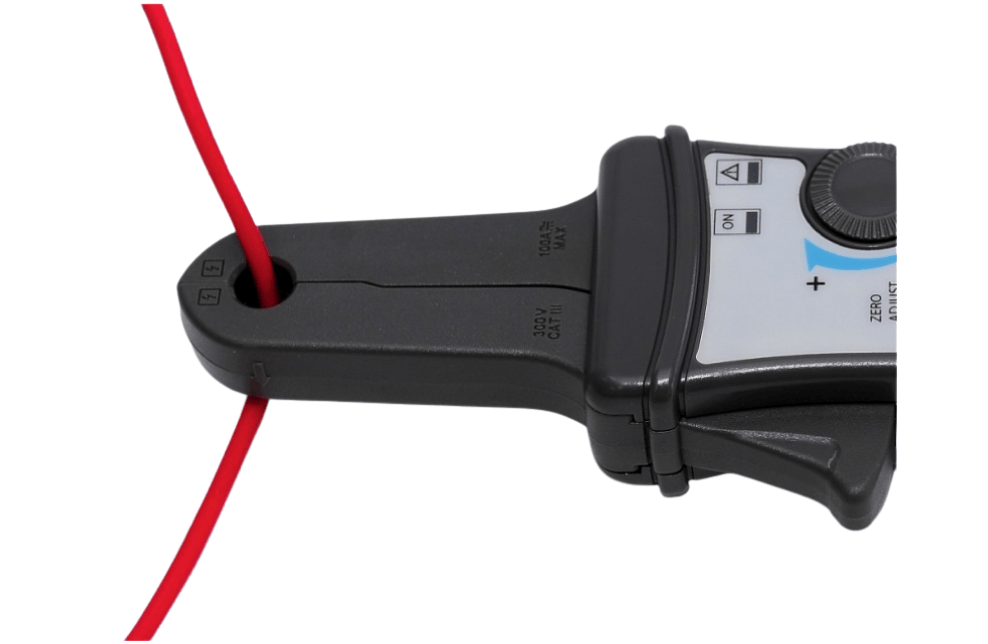

A CP62 utiliza a tecnologia de efeito Hall para medir correntes contínuas e alternadas sem a necessidade de abrir o circuito sob teste. Essa abordagem minimiza a carga inserida no sistema e elimina riscos de segurança comuns em medições diretas. Através do seu design de garra, o engenheiro pode simplesmente envolver o condutor para visualizar instantaneamente a forma de onda da corrente diretamente na tela do osciloscópio, facilitando a correlação entre tensão e corrente em tempo real.
Para garantir a melhor resolução em diferentes cenários, a ponta dispõe de uma chave seletora para duas escalas. A faixa de 100 mV/A é otimizada para correntes menores (até 10A), proporcionando maior detalhamento de sinal e redução de ruído. Já a faixa de 10 mV/A expande a capacidade de medição para até 100A de pico, sendo a escolha ideal para sistemas de alta potência e análise de picos de corrente de partida em motores e fontes chaveadas.
A CP62 conta com um ajuste manual de Offset (Zero), permitindo compensar o magnetismo residual e garantir a precisão máxima antes de cada medição. Equipada com um conector BNC padrão e alta impedância de saída, ela é compatível com praticamente qualquer osciloscópio do mercado, independente da marca. Isso a torna uma ferramenta indispensável para laboratórios que operam com frotas mistas de equipamentos e exigem uma solução de medição de corrente confiável e versátil.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:
Certifique-se de que a corrente máxima de pico (100A) e a largura de banda (300 kHz) da CP62 atendem às necessidades do seu projeto. Para aplicações em frequências mais altas ou correntes superiores, consulte nossa equipe sobre outros modelos disponíveis.
Ação: Verifique as especificações do seu sinal e confirme se a garra de 11 mm comporta os cabos do seu sistema.
A CP62 utiliza conexão BNC padrão. Verifique se o seu instrumento possui entrada BNC disponível e se permite a configuração manual da unidade para “Amperes” e do fator de atenuação (10x ou 100x) para facilitar a leitura direta na tela.
Ação: Confirme a compatibilidade mecânica do conector e a capacidade de escala do seu osciloscópio.

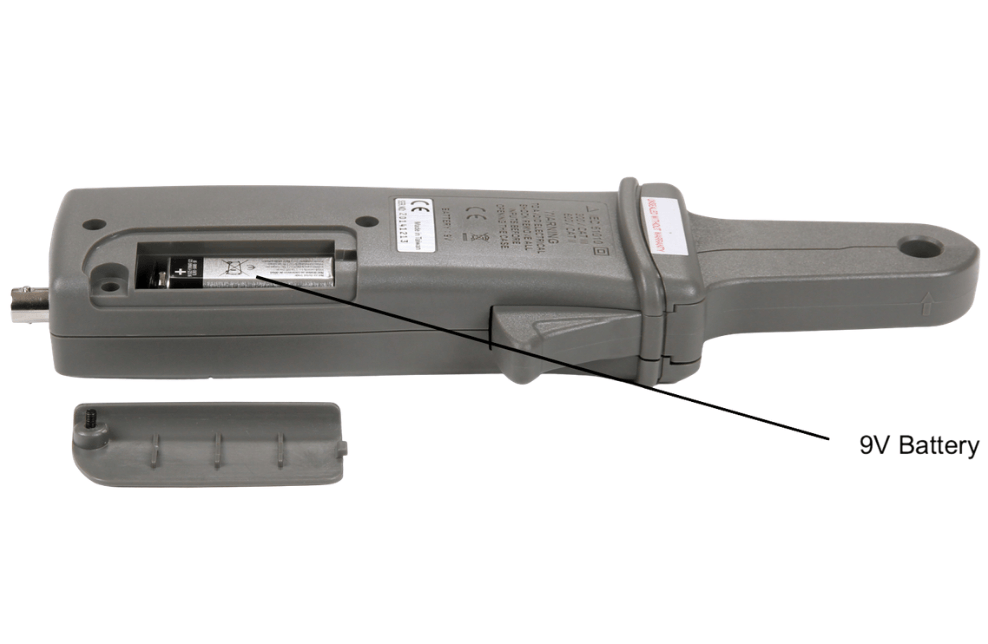

Com a especificação técnica validada, nossa equipe fornecerá a cotação oficial. Considere incluir acessórios de reposição, como adaptadores BNC para banana ou baterias de backup, para garantir a continuidade das suas operações.
Ação: Entre em contato com a CISTEK para finalizar a compra e receber suporte sobre instalação e calibração.
