As pontas de corrente Tektronix da série A620 são ferramentas essenciais para engenheiros que precisam medir correntes de forma segura e precisa sem interromper o circuito. O modelo A621 é uma garra industrial robusta para medições de corrente AC de até 2000 A de pico, ideal para transformadores e grandes cargas. Já a A622 é uma ponta do tipo “long nose” que utiliza sensor de Efeito Hall para medir correntes AC e DC de até 100 A, sendo perfeita para inversores e fontes de alimentação. Ambas possuem conector BNC universal, permitindo o uso direto em osciloscópios ou multímetros através de adaptadores, garantindo versatilidade técnica em campo ou laboratório.
A série A620 oferece soluções distintas para diferentes desafios de potência. A ponta A622 é otimizada para eletrônica de precisão, permitindo a visualização de formas de onda AC e DC com largura de banda de 100 kHz, essencial para análise de motores e sistemas aviônicos. Para aplicações de alta potência, a A621 destaca-se pela sua capacidade industrial de medir correntes AC de até 2000 A de pico em condutores de grande bitola. Ambas as ferramentas transformam o sinal de corrente em uma tensão proporcional, facilitando a leitura direta no seu instrumento de medição preferido.
Equipadas com conectores BNC padrão, as pontas A621 e A622 são compatíveis com praticamente todos os osciloscópios do mercado. Para maior flexibilidade, elas podem ser utilizadas em multímetros digitais (DMMs) e TekMeters através de um adaptador simples de plugue banana blindado. O seletor de faixa integrado permite ao usuário escolher a sensibilidade ideal (como 10 mV/A ou 100 mV/A) para otimizar a resolução da tela, garantindo que transientes rápidos e níveis de corrente estáveis sejam capturados com a clareza necessária para um diagnóstico técnico preciso.

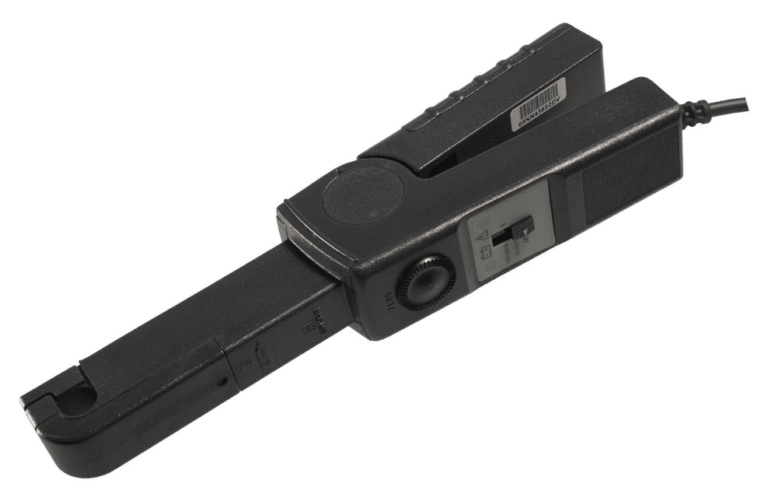

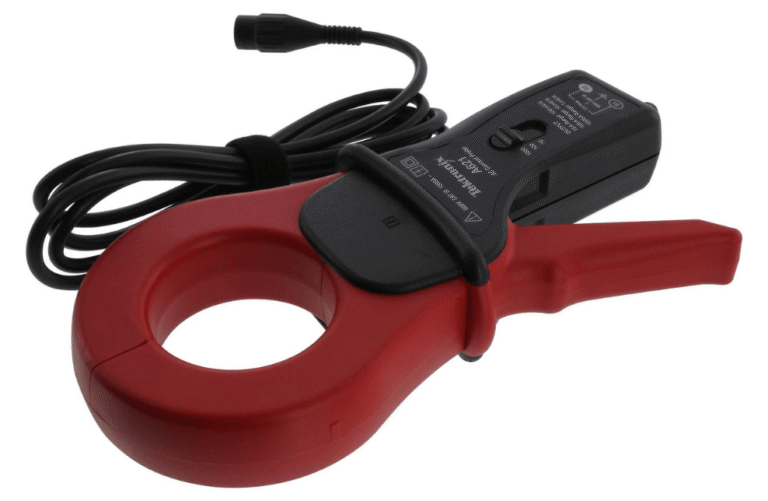

O design físico da série A600 foi pensado para a segurança do operador em ambientes energizados. A ponta A622 possui um formato “longo e fino”, permitindo o acesso fácil a cabos em painéis densamente povoados onde o espaço é limitado. Já a A621 possui uma abertura de garra de 54 mm, suficiente para envolver barramentos e cabos de grande diâmetro com total isolamento. Ambas as pontas operam sob o princípio de clamp-on, o que significa que não há necessidade de abrir o circuito para realizar a medição, mantendo a integridade do sistema testado e a segurança do engenheiro.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:
BNC para Plugue Banana. Permite o uso da ponta em multímetros digitais (DMM)
BNC para Plugue Banana. Permite o uso da ponta em multímetros digitais (DMM)
Defina se sua aplicação exige medição de corrente contínua (DC) ou apenas alternada (AC).
Para sistemas AC de alta corrente, opte pela A621. Se precisar medir sinais de controle DC ou inversores, selecione a A622.
Ação: Selecione entre A621 (AC / 2000A) ou A622 (AC-DC / 100A) conforme o requisito de carga.
As pontas utilizam BNC padrão para conexão em osciloscópios. Se o seu objetivo for usar em um multímetro, certifique-se de adicionar o adaptador BNC-Banana para garantir a conexão física correta.
Ação: Valide se o instrumento receptor possui entrada BNC ou requer adaptador banana.
Nossa equipe pode ajudar a definir a melhor relação de escala no seu osciloscópio para que a leitura em Volts seja convertida corretamente em Ampères na tela. Garantimos o suporte para calibração e uso correto das pontas.
Ação: Entre em contato com a CISTEK para orçamento e suporte sobre as configurações de atenuação.
