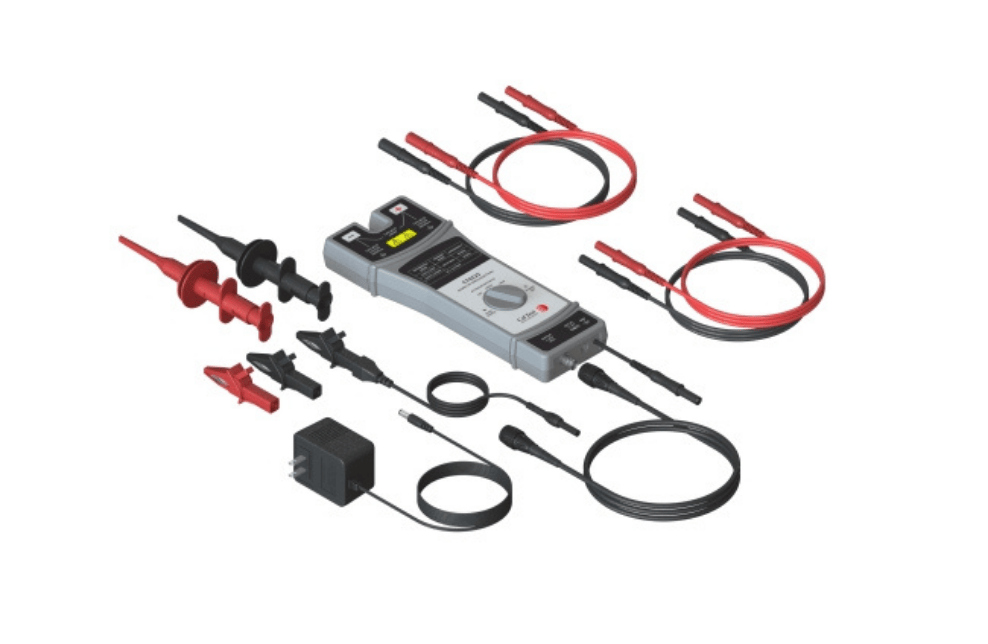

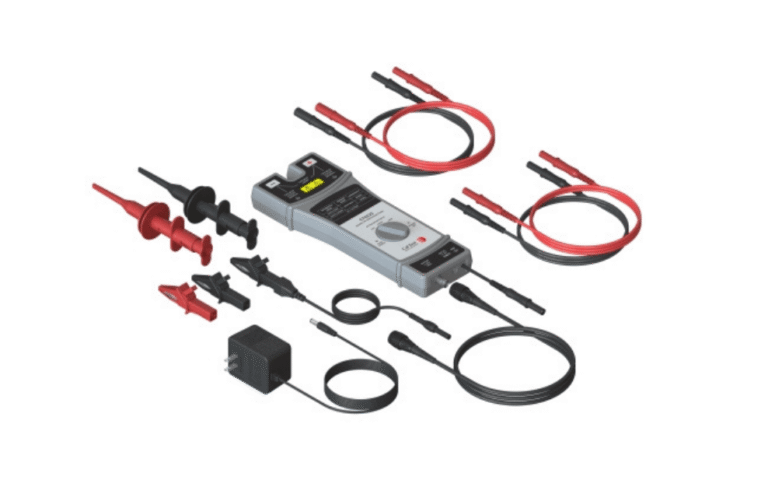

A Cal Test CT4525 é uma das pontas diferenciais de maior capacidade disponíveis, permitindo medições seguras de até 40 kV pico a pico. Projetada para converter sinais flutuantes de altíssima tensão em sinais de baixa voltagem referenciados à terra, ela é ideal para semicondutores de precisão, fontes chaveadas de alta potência e medições em motores. Compatível com osciloscópios de todos os grandes fabricantes, a CT4525 garante segurança com isolação CAT III 1000 V e inclui acessórios exclusivos para conexões em alta voltagem.
A CT4525 destaca-se pela sua capacidade bruta de operação, suportando até 40 kV pico a pico em modo diferencial. Para garantir a segurança máxima em tensões superiores a 10 kV DC ou 5 kVrms, o kit inclui um cabo de aterramento especial com garra jacaré, essencial para dissipar potenciais perigosos antes da medição.
Com largura de banda de até 60 MHz na escala de 500x, esta ponta captura transientes rápidos com um tempo de subida de apenas 17 ns. Sua excelente Rejeição de Modo Comum (CMRR de >80 dB em 60 Hz) garante que ruídos eletromagnéticos de alta frequência não interfiram na integridade dos seus dados de medição.
Classificada como 1000 V CAT III, a CT4525 é construída para ambientes industriais exigentes. Ela possui um indicador LED de sobrefaixa (Over Range) que alerta o utilizador visualmente caso os limites lineares da ponta sejam excedidos, prevenindo danos ao equipamento e riscos operacionais.
Entre em contato com a nossa equipe
Para garantir que você possa aproveitar todo potencial da sua ponta de prova, abaixo estão os acessóros desta série:
Par de garras tipo gancho (Hook Probes) isoladas para alta tensão, 8 kV e 3 A.
Par de garras tipo gancho (Hook Probes) isoladas para alta tensão, 8 kV e 3 A.

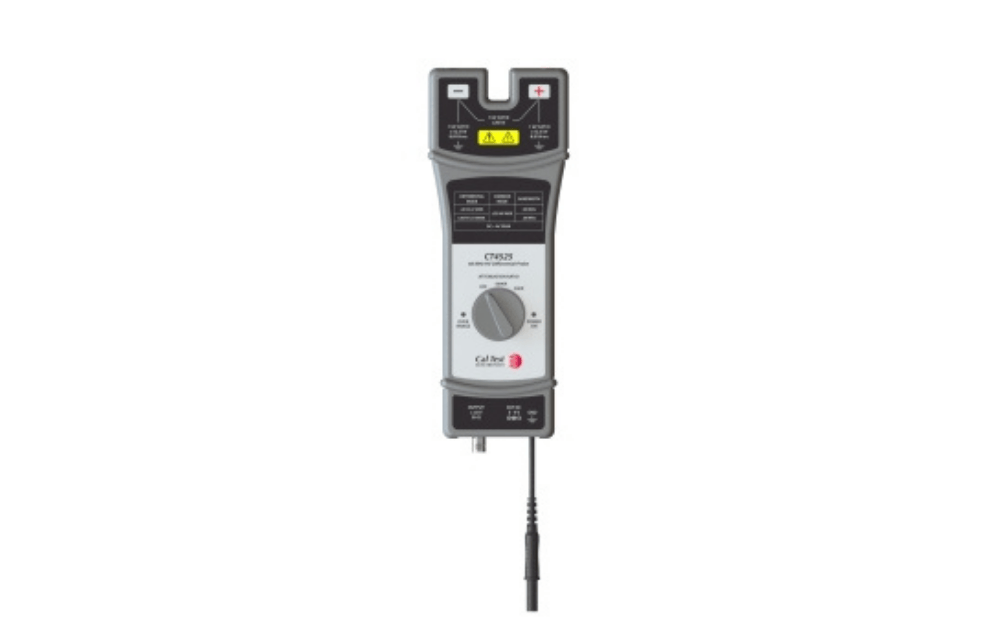

Utilize a faixa de 500x para sinais de até 2 kV. Para medições de altíssima tensão até 20 kV, mude para a escala de 5000x através do seletor frontal.
Ação: Valide o nível de tensão esperado para ajustar a sensibilidade correta.
Sempre que medir tensões acima de 10 kV DC, é obrigatório conectar o cabo de aterramento CT4494-85 incluso para garantir a proteção do utilizador.
Ação: Fixe a garra jacaré de aterramento a um ponto de terra confiável antes de encostar as pontas no circuito.
Nossa equipa técnica pode auxiliar na configuração de fatores de escala personalizados no seu osciloscópio para leitura direta em kV.
Ação: Entre em contacto com a CISTEK para orçamentos e consultoria técnica especializada em alta voltagem.
